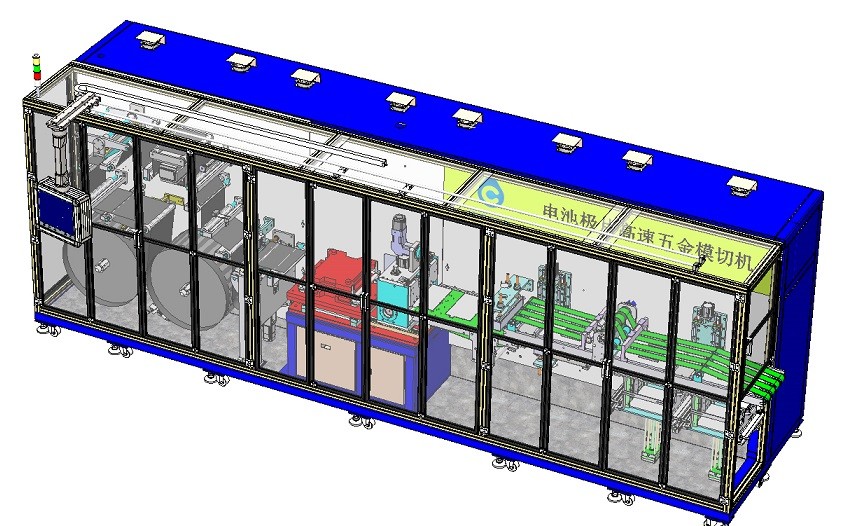

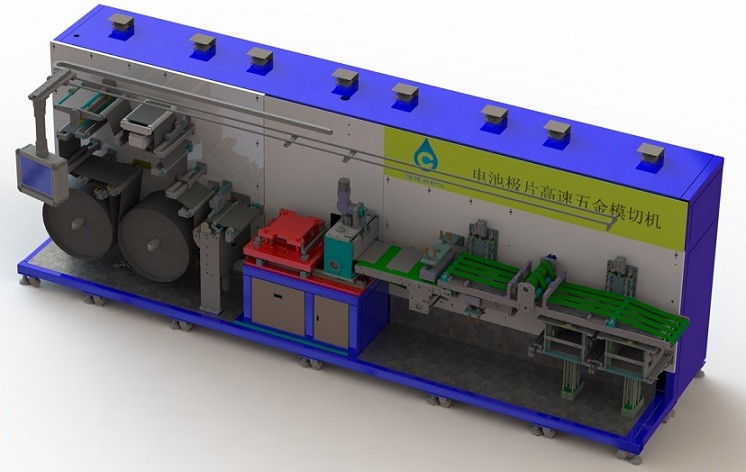

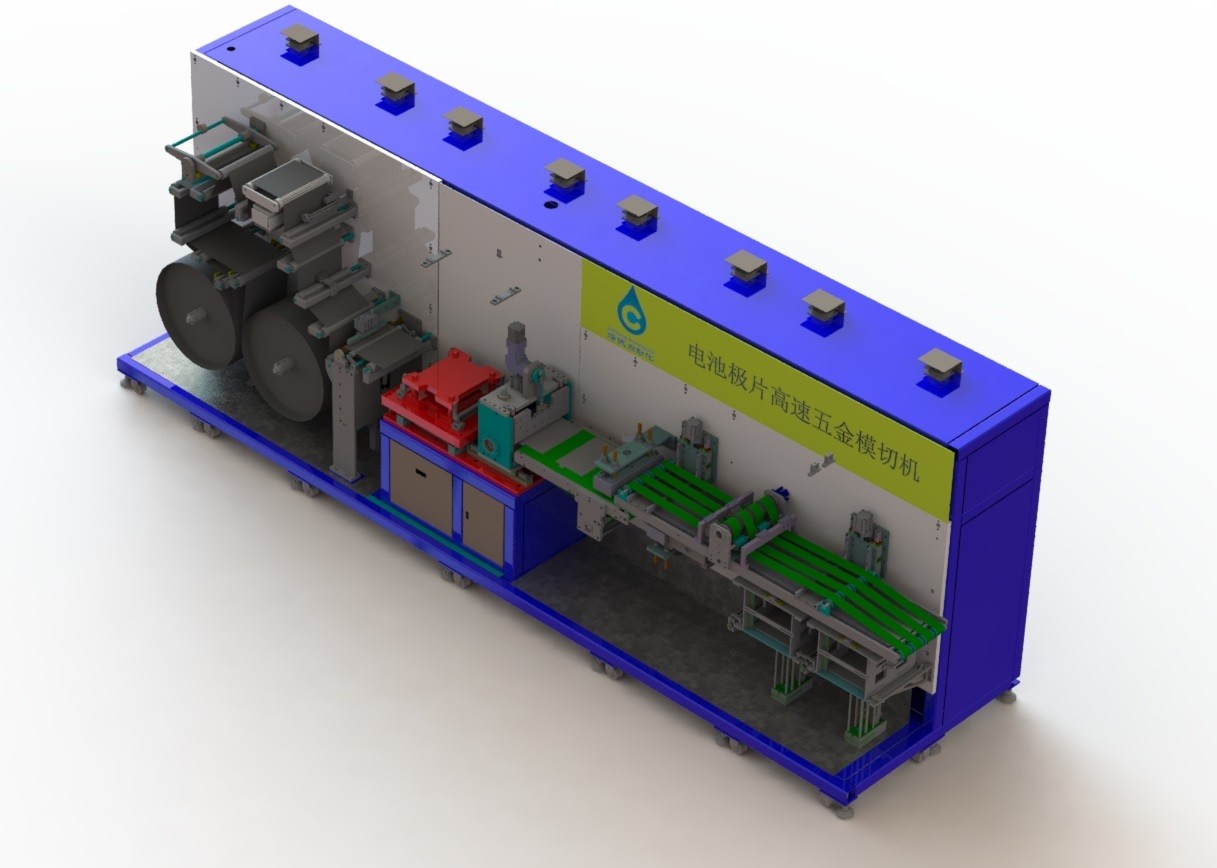

Γραμμή παραγωγής μπαταριών λιθίου Μηχανή κοπής καλουπιών υψηλής ταχύτητας για μεταλλικό καλούπι μπαταρίας
1, Περιγραφή εξοπλισμού:
1.1, προφίλ εξοπλισμού:
Αυτός ο εξοπλισμός ολοκληρώνει τη διαδικασία κοπής μεταλλικού καλουπιού πόλων μπαταρίας ιόντων λιθίου τύπου πλαστικοποίησης, το υλικό συνεχούς πηνίου κόβεται σε έναν μόνο πόλο. Τεχνητός φουσκωτός άξονας κύλισης ρολού τοποθετημένος στη συσκευή, η συσκευή βάζει αυτόματα όγκο, μηχανισμό ανόρθωσης της διαδικασίας κύλισης για να συνεχίσει την αυτόματη ρύθμιση, και έλεγχος της τάσης του συστήματος κοπής μετάλλου. θα είναι εξαιρετικά αυτί και τόξο Γωνιακός σχηματισμός κοπής, θέση κοπής με μαχαίρι κοπής για κοπή φύλλου σε μονοπολικό κομμάτι, στη συνέχεια αφαίρεση σκόνης μονοπολικού τεμαχίου, μέσω της ποιότητας και της διάστασης της επιφάνειας της πλάκας ανίχνευσης CCD, κακό προϊόν έχει πέσει στο κουτί απορριμμάτων, μη συμμορφούμενο υλικό στάλθηκε στο κουτί συλλογής υλικού.

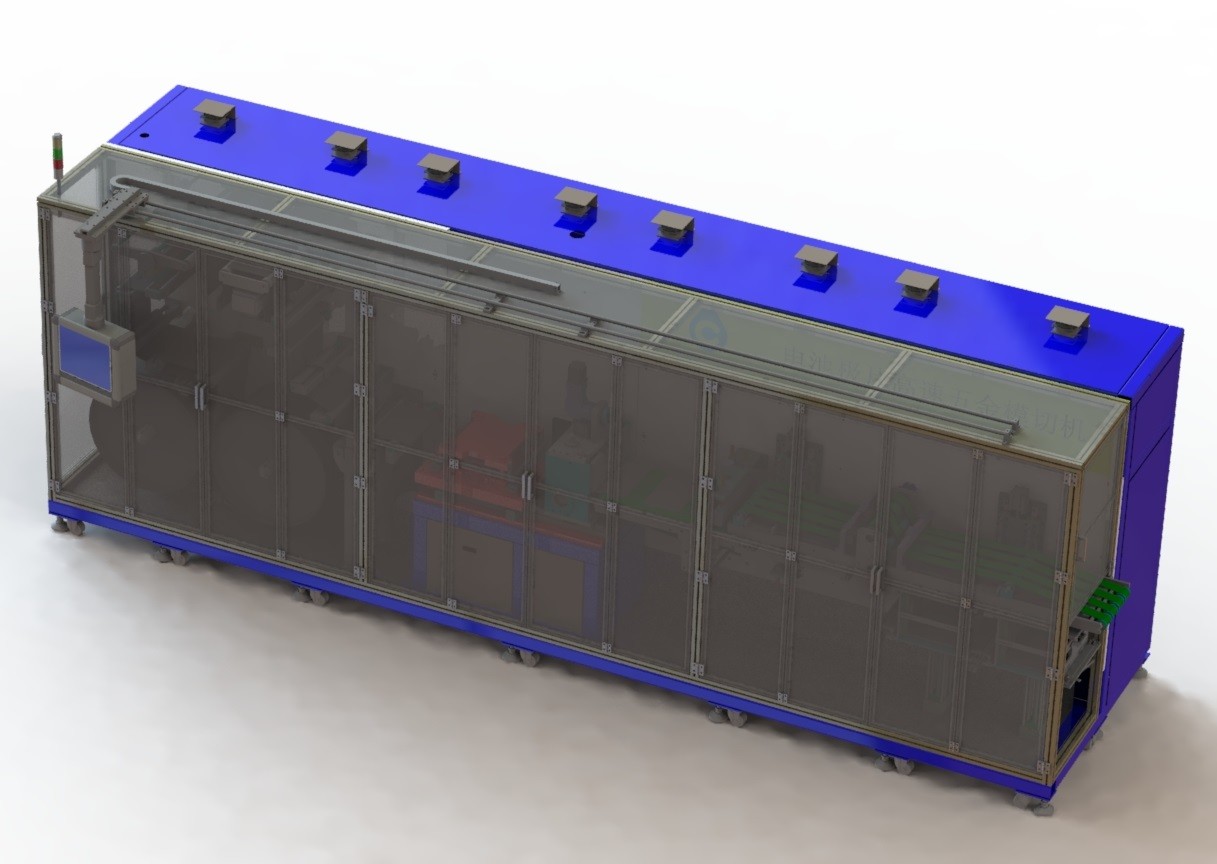

1.2 εξωτερικές διαστάσεις του εξοπλισμού: Συνολικό μέγεθος (mm) : μήκος * πλάτος * ύψος 7500*1780*2395 (συμπεριλαμβανομένου του προστατευτικού καλύμματος και της ηλεκτρικής σκούπας) Βάρος εξοπλισμού: 6500 KG
2, Πεδίο εφαρμογής προσαρμογής εξοπλισμού και τεχνικές παράμετροι
2.1 η προδιαγραφή των προσαρμοστικών υλικών έχει ως εξής:
|
Προδιαγραφές Είδος |
ZCCE01B-00 | ||
| Προδιαγραφές υλικού | Κομμάτι κοντάρι | Μήκος (mm) | σπείρα |
| Πλάτος/ανοχή (mm) | 100-300/0,2 | ||
| Πάχος/ανοχή (mm) | 0,05-0,25/0,005 | ||
| Η μεγαλύτερη διάμετρος (mm) | φ650 | ||
| Η εσωτερική διάμετρος (mm) | φ152,4mm(6＂) | ||
| Μέγιστο βάρος πηνίου | 250 κιλά | ||
2.3 τεχνικές παράμετροι και λειτουργίες του εξοπλισμού:
2.3.1 τεχνικές παράμετροι εξοπλισμού:
|
Προσδιορισμός Είδος |
Τεχνικές παράμετροι |
| Αποδοτικότητα | ＞180 ppm |
| Πλάτος πόλου W εύρος/ακρίβεια | 80-250mm/±0,2mm |
| Ύψος πόλου H εύρος/ακρίβεια | 100-280mm/±0,2mm |
| Πλάτος ώμου πολικού αυτιού Εύρος/ακρίβεια Dt | 5-50mm/±0,25mm |
| Εύρος/ακρίβεια Wt πλάτους πολικού αυτιού | 10-100mm/±0,2mm |
| Ύψος πολικού αυτιού Ht εύρος/ακρίβεια | 10-30mm/±0,5mm (Ανάλογα με το μέγεθος του εισερχόμενου υλικού) |
| Συνολική διάρκεια ζωής του καλουπιού υλικού | ＞100000 ώρες |
| Ρυθμός κόκκων (αστοχία που προκαλείται μόνο από εξοπλισμό) | ≥98% |
| Πιστοποιημένη τιμή (εκτός από ελαττωματικά εισερχόμενα υλικά) | ≥99,5% |
4, περιβάλλον λειτουργίας εξοπλισμού
4.1.Τροφοδοσία: τριφασική 380V;Η διακύμανση τάσης είναι μικρότερη από ±10%,Η μέγιστη ισχύς του εξοπλισμού είναι 16kw.
4.2.Απαιτήσεις αερίου: πίεση πηγής αέρα (πεπιεσμένος αέρας) > 6 kg/cm2, μέγιστη κατανάλωση 50L/min, στέγνωμα.
4.3.Συνολικό βάρος του εξοπλισμού: 6500kg;
4.4.Ρουλεμάν δαπέδου εγκατάστασης: > 800kg/㎡;
4.5.Θερμοκρασία περιβάλλοντος: 20 ~ 35℃;
4.6.Σχετική υγρασία: 5 ~ 55% HR;
4.7.Απαιτήσεις περιβάλλοντος λειτουργίας: η περιβαλλοντική καθαριότητα δεν πρέπει να είναι μικρότερη από 100.000 και δεν πρέπει να υπάρχει διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην τοποθεσία.
