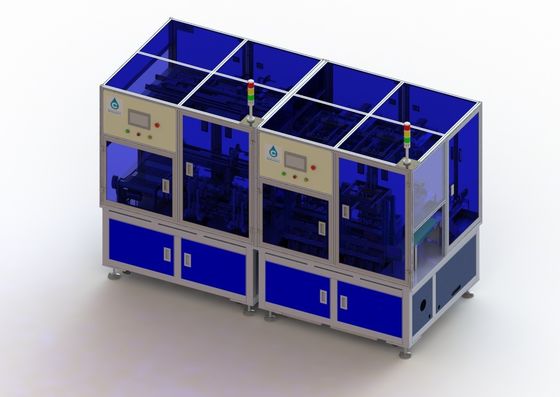

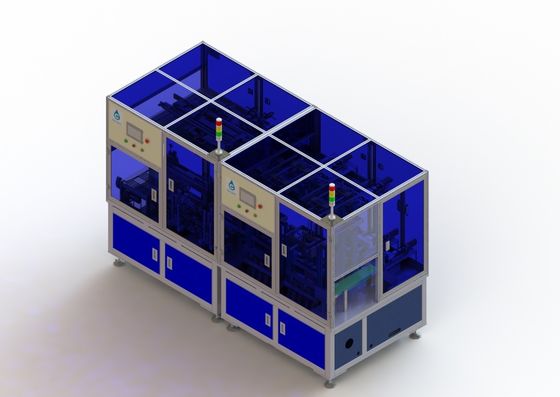

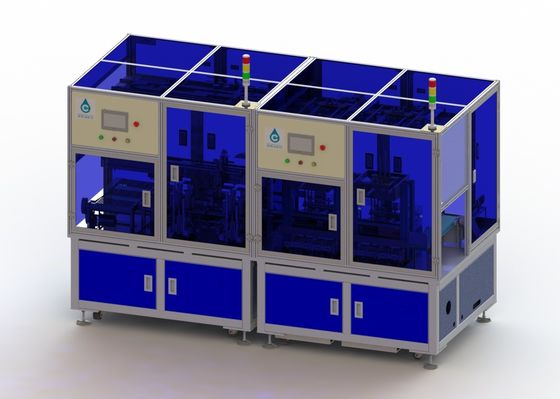

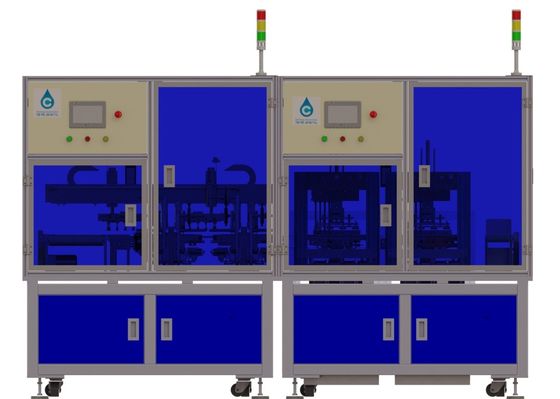

Λι ιονικό μπαταριών κατασκευής να δέσει με ταινία ουρών κυττάρων μπαταριών εξοπλισμού τετραγωνικό στη μηχανή κοχυλιών
1. Απαιτήσεις σχεδίου
1.1. Εφαρμόσιμο coiler μέγεθος: πλάτος: 30 ~ 70mm Ύψος: 36 ~ 80mm, πάχος: 3.0 ~ 10mm.
1.2. Το μήκος του συγκολλητικού εγγράφου για το αριστερό και τις δεξιά πλευρές αφότου κολλιέται ο πυρήνας ρόλων είναι L4: 0,2 ~ 1mm
1.3. Οι δύο πλευρές του εξελίκτρου είναι συμμετρικές, και η απόλυτη διαφορά είναι 0 ~ 3mm.
1.4. Το έγγραφο διαφραγμάτων δεν μπορεί να βγάλει στον πυρήνα ρόλων αφότου κολλιέται ο πυρήνας ρόλων (οι κάμψεις εγγράφου διαφραγμάτων στο εσωτερικό του πυρήνα ρόλων χωρίς έκθεση του διαφράγματος)
1.5. Το κομμάτι και το διάφραγμα πόλων δεν θα βλαφθούν αφότου κολλιέται ο πυρήνας ρόλων.
1.6 κατά είσοδο του κοχυλιού, το θα υπάρξει ένα αυλάκι οδηγών μεταξύ του πυρήνα σπειρών και του στόματος κοχυλιών
1.7. Τα θετικά και αρνητικά αυτιά πυρήνων σπειρών δεν κάμπτουν κατά τη διάρκεια της διαδικασίας την κατώτατη κόλλα και το κοχύλι.
1.8. Η γωνία μεταξύ του πυρήνα σπειρών και της πλευράς του κοχυλιού μετά από να εισαγάγει το κοχύλι είναι ≤ 50
1.9 η απόσταση μεταξύ του κουλουριάζοντας πυρήνα και του εσωτερικού τοίχου του κατώτατου σημείου κοχυλιών μετά από να εισαγάγει το κοχύλι απαιτεί L3: 0.5±0.2mm
1.10. Η απόσταση μεταξύ του πυρήνα σπειρών και των δύο ακρών του κοχυλιού L1 και L2 απαιτεί: ≥0.1mm
1.11, η διαφορά μεταξύ του πυρήνα σπειρών και η άκρη του κοχυλιού
1.12 αφότου εισάγει ο πυρήνας σπειρών το κοχύλι, μπορεί αυτόματα να εξετάσει την απόσταση μεταξύ της έκθεσης του αρνητικού αυτιού ηλεκτροδίων και του στόματος κοχυλιών, και να καθορίσει ΕΝΤΆΞΕΙ ή του NG (δεν υπάρχει είτε όχι καμία απαίτηση σε αυτό το σχέδιο δοκιμής, επιπλέον, λόγω του λάθους μήκους των παρεχόμενων υλικών του πολικού αυτιού, είναι αυτό που καθορίζεται από είτε;)
1.13. Ποσοστό ≥ 99,8% προσόντων παραγωγής
1.14. Παραγωγή ≥ 95% παραγωγής και αποδοτικότητα ≥40PPM παραγωγής
3, κύριες τεχνικές παράμετροι του εξοπλισμού
3.1 προσαρμοστικό μήκος objectsBattery: 36 ~ 80mm, πλάτος μπαταριών: 30 ~ 70mm, πάχος μπαταριών: 3.0 ~ 10mm. Ανάγκη να ρυθμιστεί η θέση του τοποθετώντας φραγμού, το μέγεθος της δεξαμενής τροφών κοχυλιών αργιλίου.
3.2 τεχνικές παράμετροι του εξοπλισμού
|
Στοιχείο |
Προδιαγραφές | |
|
Τεχνικές παράμετροι
|
αποδοτικότητα (PPM) | 40PPM |
| Βοηθητικός χρόνος (λ.) /shift | 30 | |
| Ποσοστό περασμάτων προϊόντων | 99.8% | |
| Ποσοστό σιταριού ή κίνησης | 95% | |
| Πρότυπος χρόνος αντικατάστασης προϊόντων | 30min | |
| Σύστημα συμπιεσμένου αέρα | 0.4-0.6MPa | |
| Η συνολική δύναμη (KW) | 8 | |
| Κανονική λειτουργούσα δύναμη (KW) | 7.6 | |
5. Η περιγραφή των κύριων μπαταριών partsManipulator εξοπλισμού από το δίσκο φουσκαλών που απορροφιέται επάνω στο τοποθετώντας προσάρτημα, ένας προκαταρκτικός προσδιορισμός θέσης, όργανα όγκου τροφών ταινιών για την κόλλα, ταινία στο κατώτατο σημείο της μπαταρίας συγκρατεί το μηχανισμό θα είναι στο κατώτατο σημείο της πίεσης, ταινία ραβδιών, ο χειριστής θα κολλήσει τις μπαταρίες ταινιών που απορροφιούνται επάνω στο σταθμό κοχυλιών, κοχύλι μπαταριών, το κοχύλι μέσω ενός τρόπου οδηγών οδηγών χοανών. Στην ώθηση κοχυλιών τρεις φορές, πρώτες τις δύο για την ώθηση στερέωσης, τελευταία για την άμεση ώθηση.
