Αυτόματη γραμμή παραγωγής εξοπλισμού παραγωγής μπαταριών για το πιάτο ξηρών μπαταριών τραβήγματος
1. Απαιτήσεις σχεδίου για την αυτόματη γραμμή παραγωγής Mao Peiquan ηλεκτροδίων μπαταριών:
1. Αυτός ο εξοπλισμός είναι βασισμένος στις τεχνολογικές απαιτήσεις σχεδίου της γραμμής παραγωγής του μικροβίου τρίχας πιάτων μπαταριών νικέλιο-υδρογόνου και σίδηρος-νικελίου. Με βάση τη βιομηχανία 4,0, η ευφυής πλήρης-αυτόματη γραμμή παραγωγής του μικροβίου τρίχας πιάτων μπαταριών σχεδιάζεται και κατασκευάζεται. Η γραμμή παραγωγής περιλαμβάνει τον κενό αναμίκτη, βαρέλι κύκλου εργασιών, αυτόματος μεταφορέας πηλού, πολτοποιώντας μηχανή, Τύπος κυλίνδρων, αυτόματο σε απευθείας σύνδεση πάχος που μετρά τη μηχανή και punching τη μηχανή. Αυτόματη μηχανή ανίχνευσης για το πολικό κομμάτι και αυτόματη άνεμος μηχανή για τα απόβλητα.
1.3. Παράμετροι ικανότητας παραγωγής και διαδικασίας της κενής γραμμής παραγωγής πιάτων: η ταχύτητα παραγωγής πιάτων είναι λιγότερο από 0-3 m/min, το πάχος πιάτων είναι 0.1-0.9 χιλ. διευθετήσιμο εφαρμόσιμη λουρίδα χάλυβα: 0,1 *400 *L το πάχος μετά από τη συμπίεση ρόλων είναι 0.4-0.8 χιλ. Ακρίβεια (+0,01 χιλ.) το ιξώδες πηλού είναι 20-65 Pa.s. Η ειδική προσοχή πρέπει να πληρωθεί σε: ο πηλός περιέχει τις κοντές ίνες, και το μήκος ινών είναι 1-3 χιλ. Η θερμοκρασία θέρμανσης εργασίας του εξοπλισμού είναι διευθετήσιμη από τη θερμοκρασία δωματίου σε 300 και η προφανής θερμοκρασία είναι όχι περισσότερο από 1% του πραγματικού λάθους το πλάτος των πολικών πιάτων που κουρεύονται είναι 40-150 χιλ. το πλάτος του πηλού είναι 50-380 χιλ., και η μέθοδος ένωσης πηλού μπορεί να υιοθετήσει την πιό πρόσφατη τεχνολογία, αλλά η αποκατάσταση και η χρησιμοποίηση πηλού πρέπει να εξεταστούν πλήρως.
1.4. Οι απαιτήσεις απόδοσης της γραμμής παραγωγής του πόλου καλύπτουν το μικρόβιο τρίχας: 1.3. υπό τους κανονικούς όρους παραγωγής ο ξετυλίγοντας μηχανισμός λουρίδων, ο μηχανισμός ψησίματος, ο ξύνοντας μηχανισμός, ο μηχανισμός διορθώσεων απόκλισης, ο Τύπος ρόλων, punching και ο τέμνων μηχανισμός, και ο μηχανισμός επιθεώρησης απαιτούν τη σταθερή, αξιόπιστη και εύκολη λειτουργία όλα τα κινούμενα μέρη πρέπει να έχουν το λογικό, αξιόπιστο και κατάλληλο μηχανισμό λίπανσης.
1.5.Polar σύνθεση εξοπλισμού γραμμών παραγωγής μικροβίων τρίχας πιάτων
| Αύξων αριθμός | Όνομα διαδικασίας | Όνομα συσκευών | Ικανότητα εξοπλισμού | Ποσότητα (μονάδα) | Παρατηρήσεις |
| 1 | Βάρος της σκόνης | Ηλεκτρονική κλίμακα | 1 | Οδοκαθαριστής | |
| 2 | Ανακατώστε | Σκουπίστε τον αναμίκτη με ηλεκτρική σκούπα | 300L | 1 | Κάδος 2 κύκλου εργασιών |
| 3 | Πολτοποίηση | Αυτόματη πολτοποιώντας μηχανή πιάτων | Λιγότερο από 2m/min διευθετήσιμο | 1 | Ύψος 5.5m |
| 4 | Πίεση κυλίνδρων | Τύπος κυλίνδρων | Λιγότερο από 2m/min διευθετήσιμο | 1 | |
| 5 | κρύπτη | Εναποθηκεύοντας μηχανή | Λιγότερο από 2m/min διευθετήσιμο | 2 | |
| 6 | Μέτρηση πάχους | Μετρητής πάχους λέιζερ | Λιγότερο από 2m/min διευθετήσιμο | 1 | |
| 7 | Punching | Αυτόματη punching μηχανή | 20 κομμάτια/πρακτικά | 1 | |
| 7 | Δοκιμή | Αυτόματη μηχανή δοκιμής κομματιού Πολωνού | 20 κομμάτια/πρακτικά | 1 | |
| 9 | Αποκομιδή αποβλήτων | Άνεμος μηχανή απορρίματος | Λιγότερο από 2m/min διευθετήσιμο | 1 |
| Προδιαγραφές | Ταξινομήστε το Α | Ταξινομήστε το Β | Ταξινομήστε το Γ | Πάχος λουρίδων χάλυβα | Πάχος επιστρώματος |
| 1 | 31mm | 200 | 23.5mm | 0.1mm | 0.35mm |

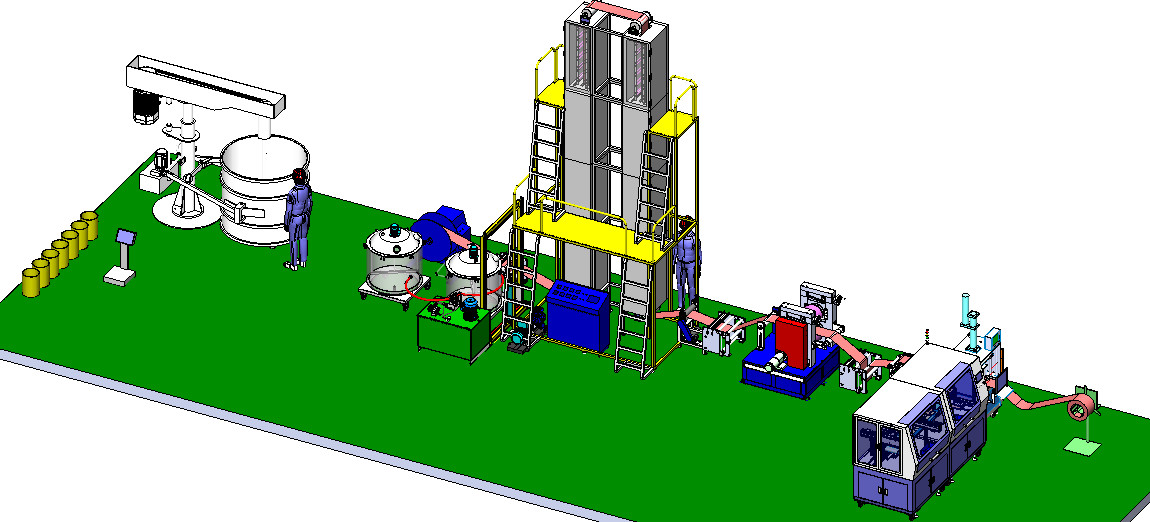

1.7 σχηματικό διάγραμμα του εξοπλισμού
2. Μπαταριών πιάτων κύριος εξοπλισμός γραμμών παραγωγής Mao Peiquan αυτόματος:
2.1, ζύγισμα κώδικα ανίχνευσης σκονών
2.1.1, απαίτηση σχεδίου
το 2.1.1.1, η ηλεκτρονική κλίμακα έχει τη διεπαφή στοιχείων, η οποία μπορεί να διαβάσει τα στοιχεία μακρινά. Ζυγίζοντας σειρά 100kg, ακρίβεια 10g.
| Πρότυπο | TC60KA | TC100KA | TC150KA | TC300KA |
| Μέγιστο ζύγισμα | 60kg | 100kg | 150kg | 300kg |
| Ψήφισμα (δ) | 5g | 10g | 20g | 50g |
| Αποτέλεσμα βαθμολόγησης (ε) | 10d | 10d | 10d | 10d |
| σειρά απόβαρων | 0~60kg | 0~100kg | 0~150kg | 0~300kg |
| Βαθμολογημένο βάρος | 50kg | 100kg | 100kg | 200kg |
| Επιτραπέζιο μέγεθος κλίμακας | 510×410mm | |||
| όγκος | 510 (μακρύ) Χ 410 (ευρύ) Χ 950 (υψηλό) χιλ. | |||
| παροχή ηλεκτρικού ρεύματος | Επαναφορτιζόμενη μπαταρία AC220V±10% 50Hz±1Hz DC6V/4Ah/20HR | |||
| Χρήση της θερμοκρασίας | 0~40℃ | |||
| Χρήση της υγρασίας | ≤80% RH | |||
| τμηματικός λιμένας | RS232 | |||
το 2.1.1.2, αναγνώστης κώδικα φραγμών
| Γενική καύση σχέση-2900 ανιχνευτής κώδικα φραγμών λέιζερ υψηλής ακρίβειας | |||
|
Χαρακτηριστικά γνωρίσματα: • όλα τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας (διάφορα εθνικά διπλώματα ευρεσιτεχνίας) Η ΚΜΕ χρησιμοποιεί τον τριανταδυάμπιτο μικροεπεξεργαστή ΒΡΑΧΙΌΝΩΝ, ο οποίος είναι σε θέση και τα λάθη. Να προκαλέσει εγχειριδίων/συνεχής ανίχνευση/αυτόματη επαγωγή • η εξαιρετικά άνετη λαβή αισθάνεται Πλούσιοι αποκωδικοποιώντας τύποι Η βασική ζωή είναι μέχρι 50 εκατομμύριο φορές. Η βιομηχανική προστασία σεισμού και το αντι μειωμένος σχέδιο μπορούν να αντισταθούν 5 διαδοχικές δοκιμές πτώσης 3 μέτρων ελεύθερες. Οι κώδικες προθέματος και επιθήματος μπορούν να τεθούν. Υποστήριξη τρία διεπαφές στοιχείων USB, PS2 και RS232. Παραγωγή πληκτρολογίων υποστήριξης σε πάνω από 20 διαφορετικές χώρες. Πιστοποίηση μέσω της FCC, του CE και RoHS Σε απευθείας σύνδεση αναπροσαρμογή υποστήριξης και μακρινή οργάνωση. Μέσω της ηλεκτροστατικής δοκιμής απαλλαγής αέρα 15KV και απαλλαγής επαφών 8KV. |
|||
| παράμετρος απόδοσης | |||
| Τύπος πηγής φωτός | Ορατή δίοδος λέιζερ, μήκος κύματος 650nm | ||
| Τρόπος ανίχνευσης | Ενιαία ανίχνευση γραμμών | ||
| Ταχύτητα αποκωδικοποίησης | 200 + 2 φορές ανά δευτερόλεπτο. | ||
| Ακρίβεια ανίχνευσης | 3mil (0.076mm) | ||
| Πλάτος ανίχνευσης | παράθυρο ανιχνευτών ανιχνευτών 30 χιλ., | ||
| Βάθος ανίχνευσης του τομέα | 0280mm (0.33mm.PCS 90%) | ||
| γωνία | ±40° | ||
| ανύψωση | ±65° | ||
| 偏角 | ±60° | ||
| Δυνατότητα αποκωδικοποίησης | Ean-8, Ean-13, UPC-α, UPC-ε, κώδικας 39, κώδικας 93, κώδικας 128, EAN128, Codaber, Industoal 2 5, παρεμβάλτε λευκές σελίδες σε 2 5, μήτρα 2 5, MSI, ο μετα κώδικας της Κίνας συμφωνεί με διεθνή και εσωτερικός πρότυπα γραμμωτών κωδίκων διάστασης. | ||
| Διεπαφή υποστήριξης | RS232, το πληκτρολόγιο PS2, USB και άλλες διεπαφές που υποστηρίζουν ΈΚΡΥΨΑΝ, πρωτόκολλο SSP. | ||
| Αντίθεση εκτύπωσης | Ελάχιστο λάθος αντανάκλασης 20% | ||
| Ποσοστό λάθους κομματιών | 1 / 5 εκατομμύρια | ||
| Τρόπος ανελκυστήρων | Σειρήνα, φως δεικτών | ||
| Τρόπος ανίχνευσης | Να προκαλέσει εγχειριδίων/συνεχής ανίχνευση/αυτόματη επαγωγή | ||
| Φυσικές παράμετροι | |||
| Μέγεθος μορφής | Ύψος πλάτους μήκους * *: 95mm * 70mm * 160mm | ||
| βάρος | 128G (χωρίς υποστήριγμα) | ||
| Σύσταση του υλικού | Φλόγα - υλικό καθυστερούντω | ||
| Πρότυπα καλωδίων | Ευθεία γραμμή: 2m | ||
| Ηλεκτρικές παράμετροι | |||
| Τάση | 5V | ||
| Λειτουργώντας ρεύμα | 85mA | ||
| Στατικό ρεύμα | 36mA | ||
| Ασφάλεια λέιζερ | Προσαρμογή στην εθνική ασφάλεια προτύπου λέιζερ επιπέδων | ||
| ηλεκτρομαγνητική συμβατότητα | ΣΥΜΜΌΡΦΩΣΗ ΕΓΓΡΆΦΟΥ CE & ΤΗΣ FCC | ||
| Περιβαλλοντικές παράμετροι | |||
| θερμοκρασία εργασίας | -20℃-50℃ | ||
| Θερμοκρασία αποθήκευσης | -40℃-60℃ | ||
| υγρασία | Σχετική υγρασία 5%-95% (καμία συμπύκνωση) | ||
| Περιβαλλοντική φωτεινότητα | 3000-8000lux (φως της ημέρας) | ||
| Αντισεισμική ικανότητα | ελεύθερη πτώση 2m | ||
| Βιομηχανικό συσκευάζοντας επίπεδο | IP52 | ||

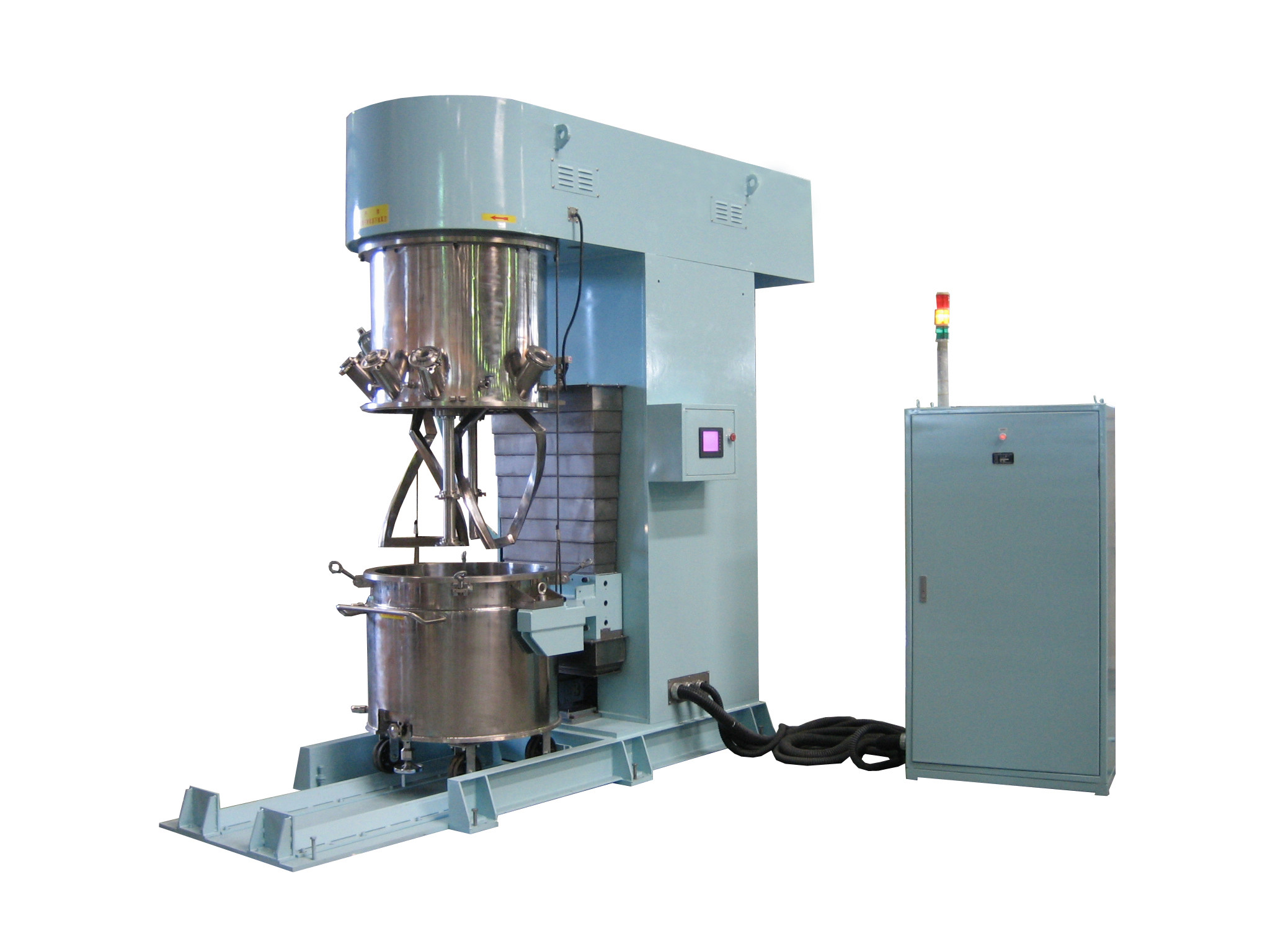

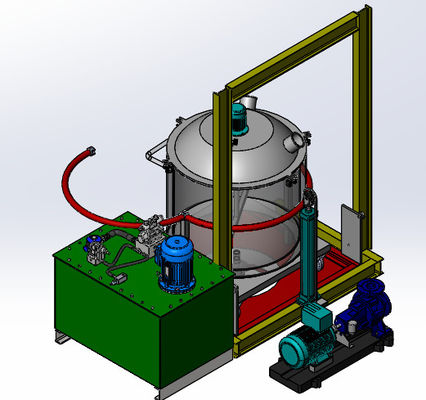

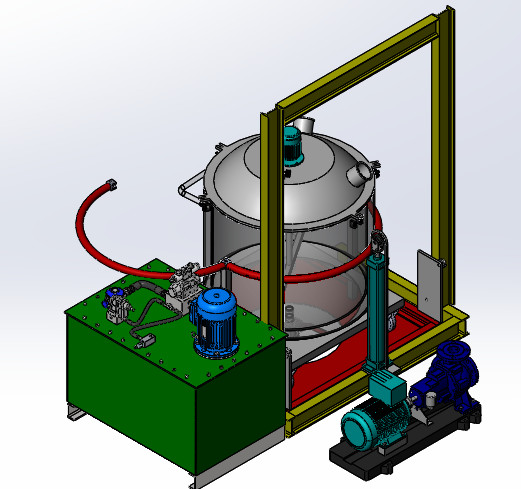

2.2, Vacuummixer
2.2.1, οι κύριες τεχνικές παράμετροι του εξοπλισμού είναι: το 2.2.1.1, 搅拌形式:
το 2.2.1.1 .1 πλανητική μίξη. Μεταβλητός κανονισμός ταχύτητας συχνότητας επαναστάσεων 33Rpm (ανώτατο) 50Hz.
το 2.2.1.1 .2 σπειροειδής στρόφαλος 2 αναβολεύων (παραγωγή ανοξείδωτου), περιστροφή 70rpm (ανώτατο) διευθετήσιμη.
το 2.2.1.1 διασκορπίζοντας κεφάλι 2 .3 υψηλών ταχυτήτων (παραγωγή ανοξείδωτου), μόνος περιστρεφόμενος κανονισμός ταχύτητας συχνότητας 2000rpm (ανώτατο) 50Hz μεταβλητός.
το 2.2.1.2, κενό που ανακατώνει:
2.2..1.2.1 ο κενός βαθμός είναι λιγότερο από -88KPa, και η ψηφιακή επίδειξη παρουσιάζει δύο αποτελέσματα.
2.2..1.2.2 το ποσοστό άντλησης της κενής αντλίας είναι 15L/S.
το 2.2.1.2 .3 φίλτρα 1 είναι συνημμένο.
το 2.2.1.3, που αναμιγνύει τον κάδο:
το 2.2.1.3 .1 που ο όγκος του βαρελιού είναι 272L, και ο αποτελεσματικός όγκος είναι 200L (φιαγμένο από ανοξείδωτο).
το 2.2.1.3 .2 ενδιάμεσο στρώμα κυκλοφορίας νερού Α τακτοποιείται στον τοίχο βαρελιών και το χαμηλότερο όριο. (ο χρήστης συνδέεται με τη πηγή νερού κυκλοφορίας και η πίεση νερού είναι λιγότερο από 0.2MPa).
το 2.2.1.3 .3 που στο κατώτατο τέλος του βαρελιού παρέχονται 4 τροχίσκοι, οι οποίοι μπορούν να εξαχθούν στη ράγα οδηγών του καθίσματος μηχανών για να διευκολύνουν τη φόρτωση και τον καθαρισμό.
το 2.2.1.3 .4 που εξοπλίζεται με την επίδειξη ανίχνευσης θερμοκρασίας.
το 2.2.1.4, ανυψωτική μορφή:
το 2.2.1.4 .1 που ο μηχανισμός μίξης καθορίζεται, και το βαρέλι μίξης οδηγείται μηχανικά από τον ηλεκτρικό έλεγχο.
το 2.2.1.4 .2 που το κτύπημα ανύψωσης είναι 700mm (ανώτατος).
το 2.2.1.5, εκτίμησε τη δύναμη: περίπου 36KW.
το 2.2.1.5 .1 δύναμη 15KW 3 380V 50Hz μηχανών αναμικτών (explosionproof μηχανή).
το 2.2.1.5 δύναμη 15KW 3 380V 50Hz μηχανών .2 υψηλών ταχυτήτων (explosionproof μηχανή).
το 2.2.1.5 .3 δύναμη 2.2KW 3 380V 50Hz μηχανών κενών αντλιών (explosionproof μηχανή).
το 2.2.1.5 .4 δύναμη 3KW 3 380V 50Hz μηχανών ανύψωσης (explosionproof μηχανή).
στο 2.2.1.6, η διεπαφή πίεσης αερίου παρέχεται μια πίεση λιγότερο από 0.2MPa.
το 2.2.1.7, θέτει το παράθυρο παρατήρησης 1 και το explosionproof λαμπτήρα 1, 24V παρατήρησης.
το 2.2.1.8, έλεγχος PLC, επίδειξη οθόνης αφής και λειτουργία.
το 2.2.1.9, μέγεθος περιλήψεων (μακροχρόνιο πλάτος Χ Χ ύψος): περίπου 3380x1500x2950 (χιλ.) (αποκλείοντας το ηλεκτρικό γραφείο, την κενή αντλία, κ.λπ.).
το 2.2.1.10, βάρος: Περίπου 6T.
2.2.2, πηγή ισχύος εξοπλισμού:
Παρέχεται από τον αγοραστή.
Πηγή νερού: η πίεση νερού είναι λιγότερο από 0.2MPa.
Δύναμη: 3 380V 50Hz.
2.2.3, εργασιακό περιβάλλον και απαιτήσεις ασφάλειας:
Dustproof και υγρασία - απόδειξη.
2.2.4, επεξεργασία επιφάνειας εξοπλισμού και απαιτήσεις εμφάνισης:
Οι εκτεθειμένες επιφάνειες των δομικών μερών είναι όλη η σκουριά που αντιμετωπίζεται, και τα χρώματα εκτελούν τα πρότυπα προμηθευτών ή η πλευρά ζήτησης παρέχει τις ετικέτες χρώματος.
2.2.5, μέθοδοι της Επιτροπής και απαιτήσεις:
Ο εξοπλισμός τρέχει συνεχώς για 4 ώρες και μια δοκιμαστική λειτουργία φορτίων.
2.2.6, ο αγοραστής θα παράσχει τις προδιαγραφές και τις ποσότητες δοκιμαστικών υλικών. Το κατάλληλο υλικό που απαιτείται για την ανάθεση και την αποδοχή απαιτείται από τον αγοραστή, και το υλικό ανάθεσης πρέπει να ικανοποιήσει τις ανάγκες της λειτουργίας του εξοπλισμού κάποτε.
2.2.7, άλλο:
Τα υλικά που χρησιμοποιούνται για την ανάθεση πρέπει να είναι σύμφωνα με τις προδιαγραφές των υλικών παραγωγής.

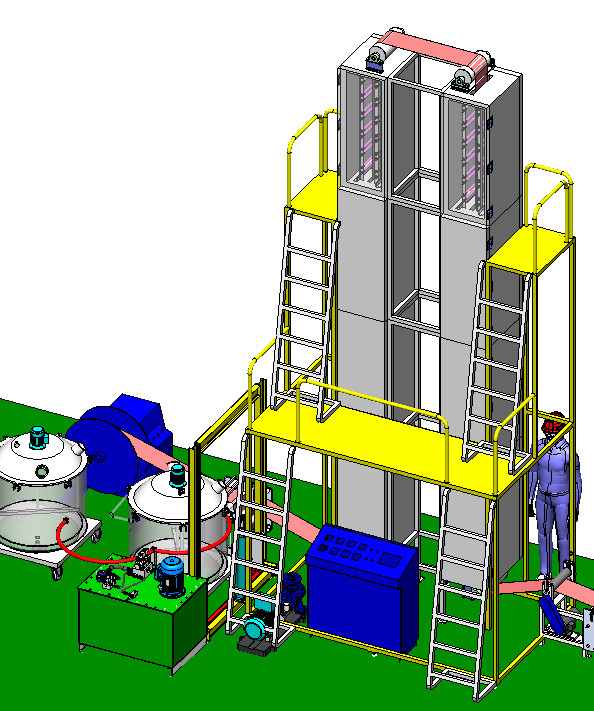

2.3. Πολτοποιώντας μηχανή πιάτων
2.3.1, απαίτηση σχεδίου
το 2.3.1.1, πολική πολτοποιώντας μηχανή πιάτων μπορεί να πραγματοποιήσει αυτόματο να ξετυλίξει λουρίδων, αυτόματη πολτοποίηση, ακριβής αυτόματη ρύθμιση της μεταλλουργικής ξύστρας, σταθερό αυτόματο ψήσιμο θερμοκρασίας (ζώνες 4 ή 6 θερμοκρασιών), αυτόματη διόρθωση απόκλισης.
το 2.3.1.2, που επεξεργάζεται τις παραμέτρους: εύρος ζώνης χάλυβα 100-400 χιλ., πάχος πηλού 0.1-0.9 χιλ. Θερμοκρασία θέρμανσης εργασίας εξοπλισμού: η θερμοκρασία δωματίου σε 300 βαθμούς Γ διευθετήσιμου, η προφανής θερμοκρασία και το πραγματικό λάθος είναι όχι περισσότερο από 1%
το 2.3.1.3, ο πηλός ταΐζεται αυτόματα και μεταβιβάζεται από μια υψηλή αντλία ιξώδους. Το ιξώδες πηλού είναι 20-65 PA. το s. Πρέπει να σημειωθεί ότι ο πηλός περιέχει τις κοντές ίνες και το μήκος των ινών είναι στη σειρά 1-3 χιλ.
το 2.3.1.4, το σύστημα διαβάζει αυτόματα τις παραμέτρους της συσκευής (η θερμοκρασία κάθε ζώνης θερμοκρασίας, η ταχύτητα ζωνών και η παράμετρος πάχους πολτοποίησης).
2.3.2 κύρια διαμόρφωση του εξοπλισμού
| Αύξων αριθμός | σύνθεση συστημάτων | διαμόρφωση συστημάτων | Αριθμός | |

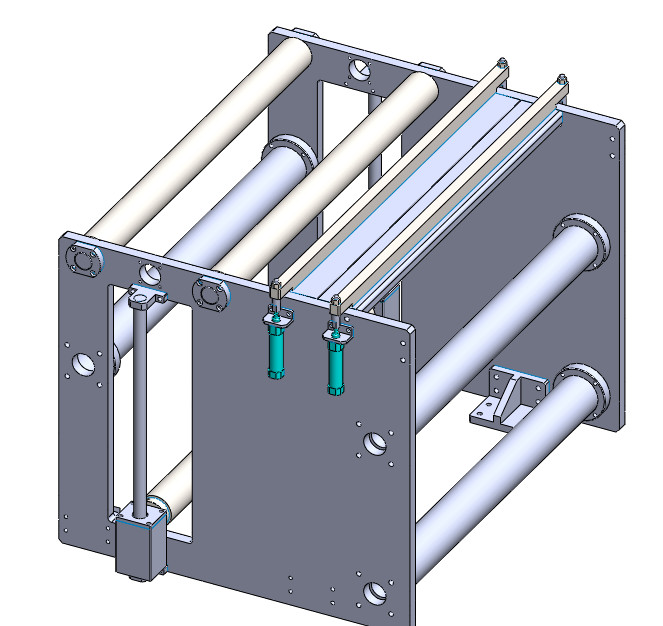

| 1 | Σύστημα εξελίκτρων | Μηχανή εξελίκτρων | 1 | |
| Να εντείνει το σύστημα άξονων | 1 | |||
| 2 | Εναποθήκευση του συστήματος | Εναποθήκευση του ρόλου | 6 | |
| Επεξεργασμένα στη μηχανή μέρη | 1 | |||
| Κύλινδρος | 4 | |||
| Σίτιση της πλατφόρμας | 1 | |||
| 3 | Κιβώτιο αποθήκευσης | Κιβώτιο αποθήκευσης | 1 | |
| Υγρός αισθητήρας επιπέδων | 2 | |||
| βαλβίδα | 2 | |||
| 4 | Πολτοποίηση του συστήματος | Ξύρισμα του πιάτου | 2 | |
| Βίδα σφαιρών | 2 | |||
| Γραμμική ράγα οδηγών | 4 | |||
| Ραβδί σε ένα ραβδί | 1 | |||
| 5 | Σύστημα ψησίματος | Σύστημα φούρνων ψησίματος | 1 | |
| Αισθητήρας θερμοκρασίας | 12 | |||
| Σύστημα ελέγχου θερμοκρασίας | 12 | |||
| 6 | Αποκατάσταση του συστήματος | Αποκατάσταση του αισθητήρα | 1 | |
| σερβο μηχανή | 1 | |||
| Βίδα σφαιρών | 1 | |||
| 7 | Σε απευθείας σύνδεση πάχος που μετρά το σύστημα | Μετρητής πάχους | 1 | |
| ανατροφοδοτήστε το σύστημα | 1 | |||
| 8 | οδηγώντας σύστημα | σερβο μηχανή | 1 | |
| Σύστημα κυλίνδρων κίνησης | 1 | |||
| 9 | Διπλή πλατφόρμα συντήρησης γεφυρών | Πλατφόρμα συντήρησης | 1 | |
2.3.3.Technical παράμετροι του εξοπλισμού
|
Προδιαγραφή μηχανών Πρόγραμμα |
ZLA01A |
| Πλάτος πολτοποίησης (χιλ.) | 50380mm |
| Ταχύτητα πολτοποίησης (m/min) | Λιγότερο από 2m/min διευθετήσιμο |
| Συνολική δύναμη (KW) | AC380V, 50HZ 85KW |
| Κανονική λειτουργούσα δύναμη (KW) | AC380V, 50HZ 70KW |
| Ολόκληρο βάρος μηχανών (τ) | 3T |
| Θερμοκρασία ψησίματος (βαθμός) | -300 βαθμός στην κανονική θερμοκρασία |
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
