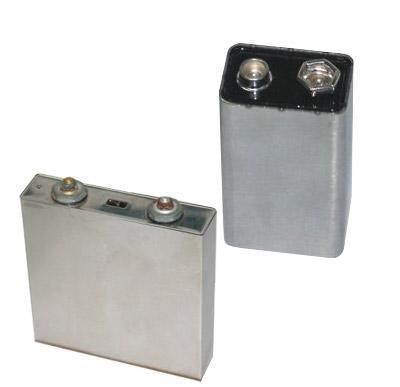

Σύστημα συγκόλλησης με λέιζερ αλουμινίου για τετράγωνη ή στρογγυλή πλάκα κάλυψης μπαταρίας αλουμινίου
1, Επισκόπηση εξοπλισμού φαίνεται στον παρακάτω πίνακα
| Ονομα της συσκευής | Μηχανή συγκόλλησης τετράγωνου καπακιού |
| Οι απαιτήσεις τροφοδοσίας |
Τριφασικό 380V±5%, 50Hz Ονομαστική ισχύς: ≤12KW Ονομαστικό ρεύμα: ≤60A |
| Περιβαλλοντικές Απαιτήσεις | Θερμοκρασία 5-40℃/ υγρασία 10-90% |
| Ζήτηση προσφοράς φυσικού αερίου |
Αέρας < 0,2m κυβικά /ώρα, πίεση ≥0,6Mpa Άζωτο < 0,2m κυβικά /ώρα, πίεση ≥0,4Mpa |
| Ωρα εργασίας | 24 ώρες (συνεχής λειτουργία) |
| Ποσοστό αποτυχίας | ≤2% (προκαλείται μόνο από εξοπλισμό) |
| Ποσοστό πάσας | ≥98% (εξαιρουμένων των μη φυσιολογικών εισερχόμενων υλικών) |
| στελέχωση | 1 άτομο (φόρτωση και εκφόρτωση) |
| Αποδοτικότητα εξοπλισμού | 1 PPM ή υψηλότερη |
2, Δομή εξοπλισμού
Ο εξοπλισμός αποτελείται κυρίως από υποδοχή λέιζερ και σταθμό εργασίας συγκόλλησης.

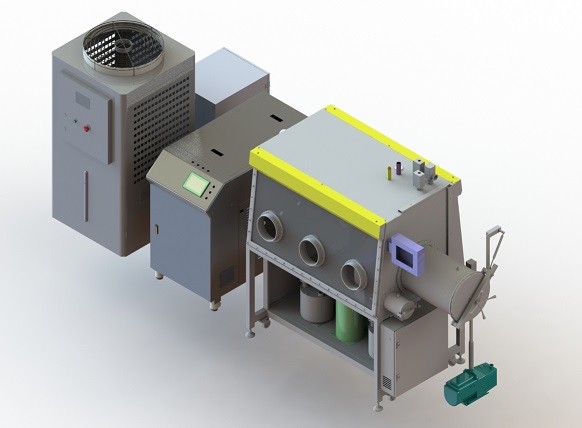

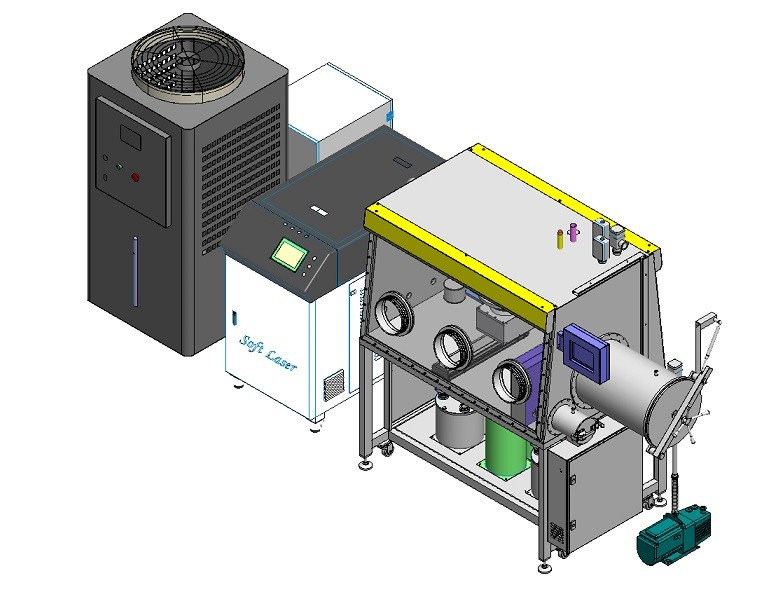

Η δομή του εξοπλισμού φαίνεται παρακάτω
3 , Διαμόρφωση εξοπλισμού
Η κύρια διαμόρφωση του εξοπλισμού φαίνεται στον παρακάτω πίνακα
| μονάδα | οδηγίες | Ποσότητα | |
| Σταθμός συγκόλλησης | Σύστημα στερέωσης συγκόλλησης | 1 | |
| Σύστημα κίνησης λέιζερ | Τρεις άξονες | 1 | |
| Σύστημα παρακολούθησης | 1 | ||
| Σύστημα προστασίας συγκόλλησης | 1 | ||
| Σύστημα καθαρισμού σκόνης | 1 | ||
| σύστημα καθαρισμού | στήλες | 2 | |
| Σύστημα ελέγχου συγκόλλησης | 1 | ||
| Λέιζερ υποδοχής | λέιζερ |
China Max/2000 w |
1 |
| Μηχάνημα ψύξης νερού | DOLUYO / 2 σελ | 1 | |
| Συγκολλημένη άρθρωση με λέιζερ | εισαγωγή | 1 | |
4, σταθμός εργασίας συγκόλλησης

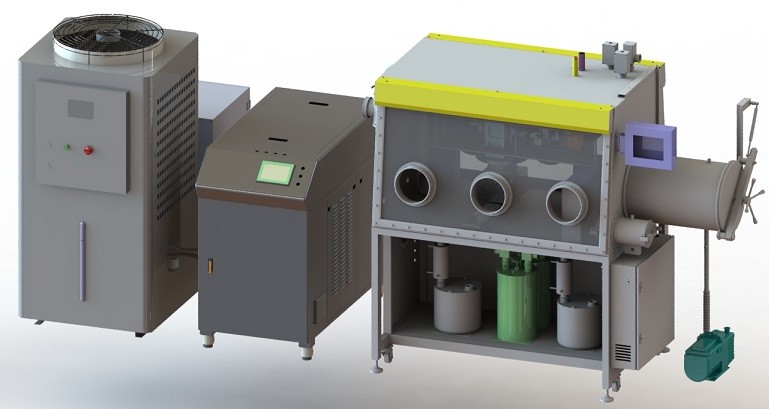

Η μονάδα συγκόλλησης περιλαμβάνει κυρίως σύστημα κίνησης, σύστημα προστασίας συγκόλλησης, σύστημα παρακολούθησης, εξάρτημα, σύστημα καθαρισμού σκόνης και σύστημα ελέγχου συγκόλλησης.Ο πίνακας συγκόλλησης φαίνεται στο παρακάτω σχήμα.
