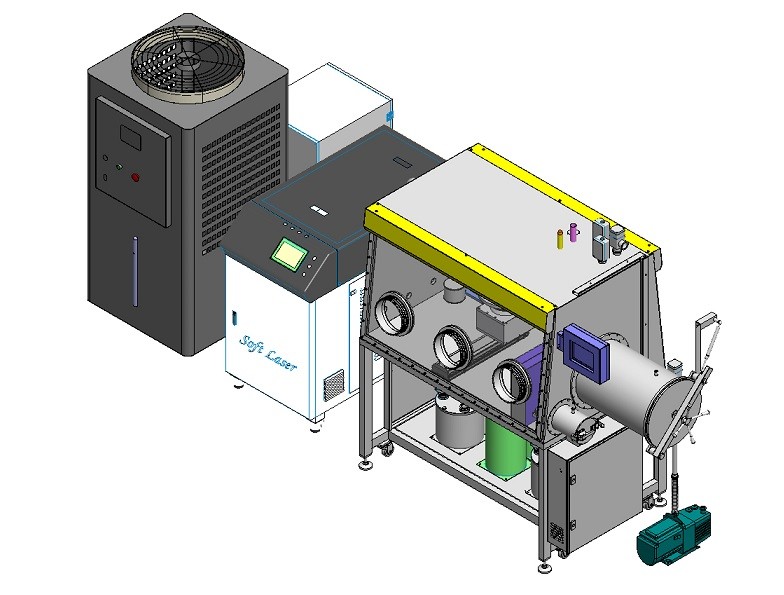

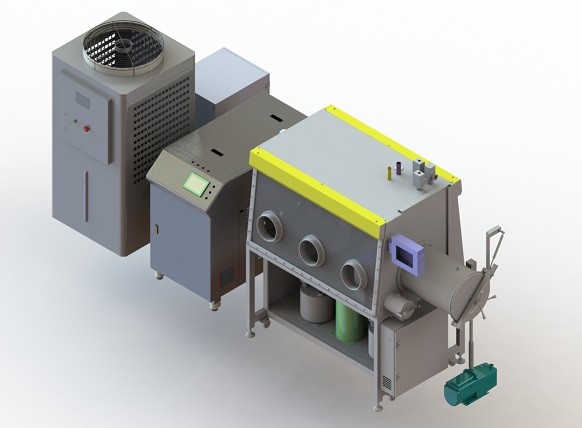

Μηχανή συγκόλλησης με λέιζερ Μηχανή συγκόλλησης με ηλεκτρικό πυρήνα πόλων με λέιζερ

AC380V Μονοφασικός ηλεκτροσυγκολλητής λέιζερ με πυρήνα μπαταρίας IP55

Μηχανή συγκόλλησης με λέιζερ Μηχανή συγκόλλησης με ηλεκτρικό πυρήνα πόλων με λέιζερ

1, εισαγωγή εξοπλισμού

Ο εξοπλισμός χρησιμοποιείται κυρίως για τη συγκόλληση με λέιζερ στήλης πόλου κυψελών μπαταρίας ψευδαργύρου-νικελίου, αντίστοιχα, για την επίτευξη της σύσφιξης τοποθέτησης πυρήνα, της συγκόλλησης με λέιζερ πυρήνα πόλου, της διαμόρφωσης πολικού αυτιού πυρήνα, της δοκιμής βραχυκυκλώματος πυρήνα και άλλων διεργασιών.

2, ο εξοπλισμός μπορεί να προσαρμοστεί στα εισερχόμενα υλικά και τις προδιαγραφές του προϊόντος

2.1.Προσαρμογή στις προδιαγραφές της μπαταρίας

2.1.1.100AH ​​μπαταρία μονοκύτταρου αρνητικού πόλου τσιπ 21 τεμάχια, θετικός πόλος 20 τεμάχια, σύνολο 2 μονολιθικών κυψελών πλάτους πόλων 68 mm, ύψος 100 mm

Προϊόν δοκιμής αποδοχής: τετράγωνη μπαταρία ψευδαργύρου νικελίου 100AH

2.1.2.Διάγραμμα μεγέθους πλάκας

Θετική εικόνα πλάκας Το καθοδικό κομμάτι της φιγούρας

2.2, εφέ συγκόλλησης.

3 Τεχνικές παράμετροι εξοπλισμού
3.1, συνολική ισχύς:≤15KW；
3.2, τροφοδοτικό: AC380 V±10% 50HZ, τριφασικό σύστημα πέντε καλωδίων.
3.3, Πεπιεσμένος αέρας: πίεση≥ 0,5 MPa, ροή≥12 m³/h；
3.4, Πηγή κενού:≤-90KPa (παρέχεται από το μέρος Α), αναρρόφηση≥18m³/h；
3,5, Βάρος εξοπλισμού:≤1,5 τόνοι .Απαιτήσεις φορτίου εδάφους:650kg/㎡；

3,6, άζωτο: πίεση≥0,5 MPa,＜0,2 m³/h,

3.7.Διαστάσεις :(μήκος) 4620* (πλάτος) 1500* (ύψος) 2000;(μόνο για αναφορά, κυρίως σε είδος).
3.8, απόδοση εξοπλισμού ≥ 5 PPM (απόδοση λειτουργίας εξοπλισμού, εξαιρουμένων άλλων παραγόντων, ποσοστό επιβίωσης εξοπλισμού ≥ 99%, απόδοση προϊόντος ≥ 98%·

Ισχύς λέιζερ 3,9: 4000W πολλαπλών λειτουργιών
4. Εισαγωγή συνάρτησης

4.1.Μηχανισμός διαμόρφωσης συγκόλλησης με λέιζερ πόλου αυτιού

Σχεδιασμός πικάπ 4 σταθμών, φόρτωση 1 σταθμού, τοποθέτηση, σύσφιξη, κενό συγκόλλησης με λέιζερ συμπίεσης 2 σταθμών, διαμόρφωση συγκόλλησης 3 σταθμών, δοκιμή βραχυκυκλώματος 4 σταθμών.

4.2 Τοποθέτηση του υλικού στο κελί

Ο πνευματικός κύλινδρος και η δομή ελατηρίου υιοθετούνται για να σφίξουν το εξάρτημα, να χαλαρώσουν την τοποθέτηση και να βελτιώσουν την ακρίβεια λειτουργίας κάθε σταθμού στο πικάπ.

4.3 Συγκόλληση με λέιζερ πολικών αυτιών

4.3.1 Συμπαγές συγκρότημα συγκόλλησης με λέιζερ: Όταν ο ηλεκτρικός πυρήνας μεταφερθεί στο σταθμό συγκόλλησης με λέιζερ στο περιστροφικό τραπέζι, πιέστε προς τα κάτω τον κύλινδρο συμπίεσης και πιέστε το αυτί του πόλου του ηλεκτρικού πυρήνα στη στήλη του πόλου για να διασφαλίσετε ότι το αυτί του πόλου δεν είναι χαλαρό κατά τη συγκόλληση με λέιζερ.

4.3.2 Εξαρτήματα συγκόλλησης με λέιζερ:

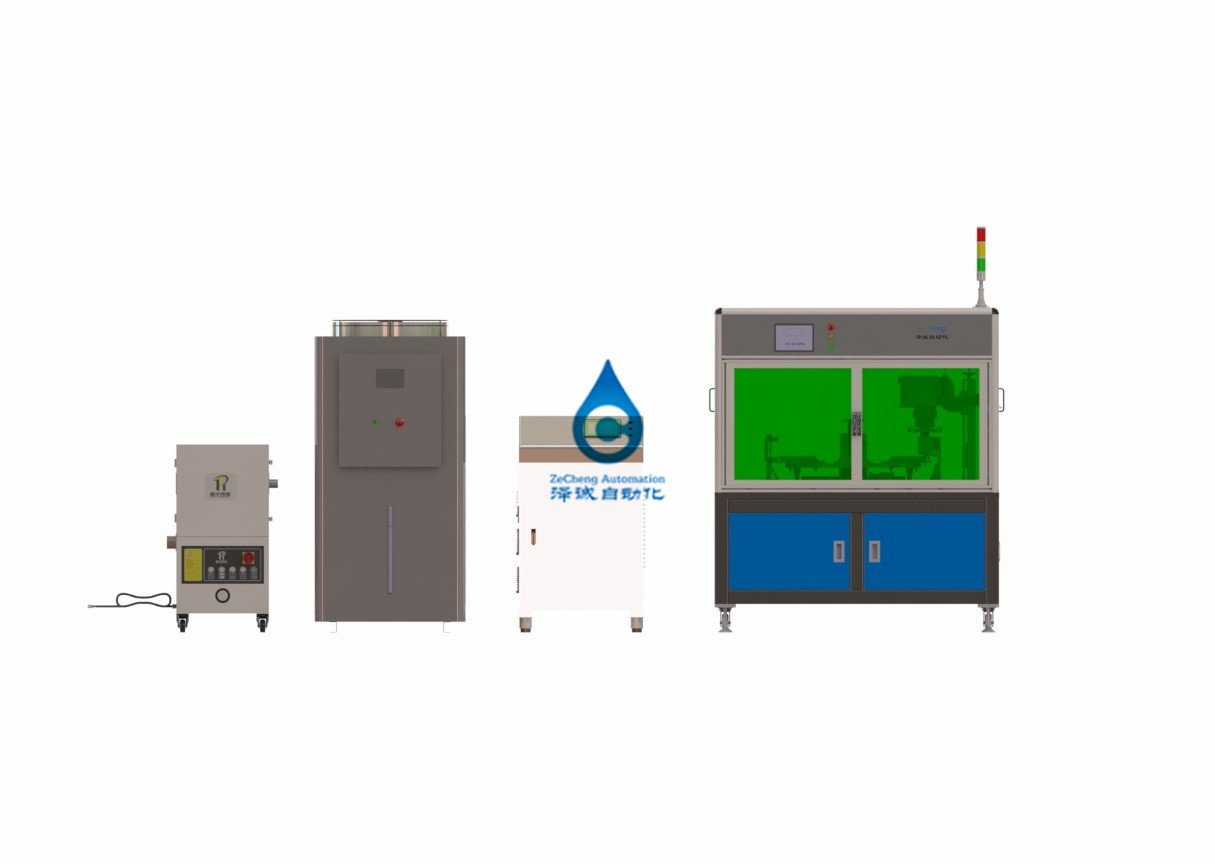

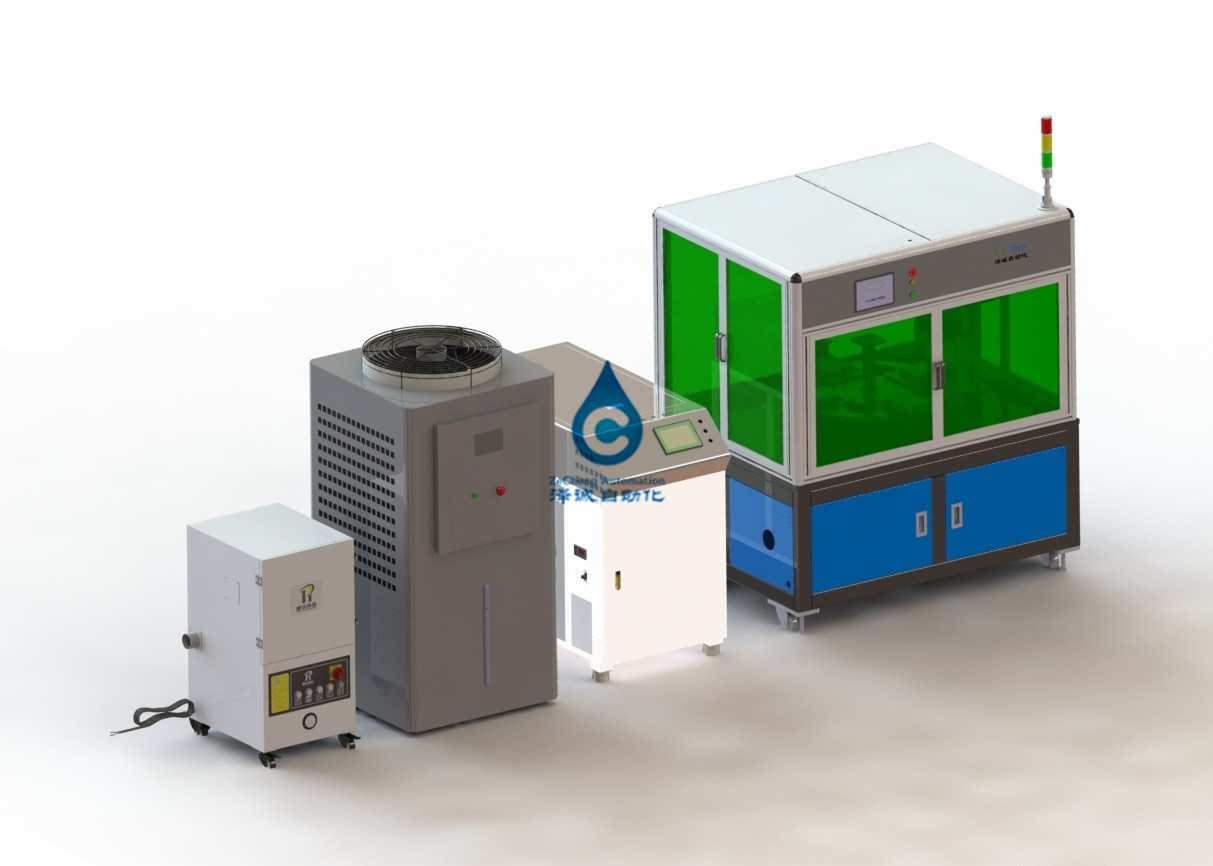

Λέιζερ υποδοχής: Η υποδοχή λέιζερ αποτελείται από λέιζερ, μηχανή ψύξης νερού, κεφαλή συγκόλλησης

Λέιζερ: Το λέιζερ υιοθετεί το οικιακόΤσουανγκξίνλέιζερ συνεχούς ίνας.Δείτε τον παρακάτω πίνακα για τις κύριες τεχνικές παραμέτρους

Ψύκτη νερού:υιοθετήστε διπλή μονάδα ψύξης ζεστού νερού υψηλής ακρίβειας

Δείτε τον παρακάτω πίνακα για τις κύριες τεχνικές παραμέτρους

4.3.3 Σύστημα κενού:

Σύστημα καθαρισμού καπνού

Προκειμένου να απορροφηθεί έγκαιρα και αποτελεσματικά ο καπνός της συγκόλλησης, να διατηρηθεί ο χώρος εργασίας συγκόλλησης καθαρός και να αποτραπεί ο καπνός να επηρεάσει την ποιότητα της συγκόλλησης, ο εξοπλισμός είναι εξοπλισμένος με καθαριστή καπνού.

Ο καθαριστής καπνού και σκόνης αποτελείται κυρίως από στόμιο καπνίσματος, σωλήνα μεταφοράς, ανεμιστήρα τροχού, οθόνη φίλτρου και καθαρό βαμβάκι.

Οι κύριες τεχνικές παράμετροι του καθαριστή καπνού και σκόνης φαίνονται στον παρακάτω πίνακα

5. Περιβάλλον χρήσης προϊόντων

5.1 Πεπιεσμένος αέρας: 0,4-0,6mpa;Κυκλοφορία: 15L/min

5.2 Τροφοδοτικό: AC380V μονοφασικό;Μικρή διακύμανση τάσης ±10%;

5.3 σχετική υγρασία: 30-55%HR;

5.4 Χωρίς διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο επί τόπου.

1. Τυχαία συνημμένα

Ανατρέξτε στον παρακάτω πίνακα για τα τυχαία συνημμένα (για κάθε σετ)

2. Εμπορικά σήματα βασικών συστατικών

3. Κριτήρια αποδοχής

Η αποδοχή του εξοπλισμού διακρίνεται σε προπαραλαβή και τελική παραλαβή.

1) Προαποδοχή: Η προπαραδοχή θα πραγματοποιηθεί στην εταιρεία του Μέρους Β και το Μέρος Α θα στείλει το προσωπικό και το προσωπικό του μέρους Β για να επιβεβαιώσει τη σύνθεση, την εμφάνιση, τη λειτουργία και τις σχετικές παραμέτρους του εξοπλισμού.Ο εξοπλισμός συγκόλλησης 3 δειγμάτων συνεχώς, ο χρόνος διακοπής λειτουργίας που προκαλείται από υλικούς λόγους δεν υπολογίζεται.Κατά τη διάρκεια της επιχείρησης διερευνήθηκαν η υψηλή απόδοση, η λειτουργία και οι τεχνικές παράμετροι του εξοπλισμού.

2) Τελική παραλαβή: Η τελική παραλαβή θα γίνει από την εταιρεία του Μέρους Α.Ο εξοπλισμός θα μεταφερθεί στο συνεργείο του Μέρους Α και θα ελέγχεται και θα γίνεται αποδεκτός μετά την εγκατάσταση και τον εντοπισμό σφαλμάτων.Ο εξοπλισμός συγκόλλησης 10 δειγμάτων συνεχώς, ο χρόνος διακοπής που προκαλείται από το υλικό δεν υπολογίζεται.Κατά τη διάρκεια της επιχείρησης διερευνήθηκαν η υψηλή απόδοση, η λειτουργία και οι τεχνικές παράμετροι του εξοπλισμού.Εάν υπάρχει οποιοδήποτε πρόβλημα με τον εξοπλισμό κατά την επιθεώρηση αποδοχής, το Μέρος Β, όπως απαιτείται από το Μέρος Α, θα μετατρέψει τον εξοπλισμό εντός του συντομότερου χρόνου.

3) Πρόσθετη εξήγηση: Εντός ενός μηνός από τη θέση σε λειτουργία του εξοπλισμού, εάν το μέρος Α δεν πραγματοποιήσει τη δοκιμαστική παραγωγή και αποδοχή λόγω ανεπαρκούς προετοιμασίας υλικού ή υποστηρικτικών εγκαταστάσεων ή αδυναμίας εκπλήρωσης των απαιτήσεων τεχνικών προδιαγραφών, ο εξοπλισμός θα θεωρείται ότι έχει περάσει την επιθεώρηση αποδοχής.

4. Σχέδιο εκπαίδευσης

Το μέρος Β είναι υπεύθυνο για τη διευθέτηση των επαγγελματιών μηχανικών για τη διεξαγωγή επαγγελματικής εκπαίδευσης για 1-3 άτομα χρήση και το προσωπικό συντήρησης μετά τον εντοπισμό σφαλμάτων του εξοπλισμού του μέρους Α.Το περιεχόμενο της εκπαίδευσης έχει ως εξής:

1) Κατανοήστε τις λειτουργικές μονάδες ολόκληρου του εξοπλισμού

2) Λειτουργικές διαδικασίες και προφυλάξεις για τη σωστή χρήση του εξοπλισμού

3) Παράδειγμα προγράμματος συσκευής και περιγραφή προγραμματισμού

4) Γνώση προστασίας από συγκόλληση

5) Αρχή και τεχνολογία συγκόλλησης

6) Οδηγίες συντήρησης εξοπλισμού

5. Πεδίο εργασίας

Τα είδη που δεν προσδιορίζονται στον πίνακα θεωρούνται ότι είναι πέρα ​​από το πεδίο κατασκευής και εκτέλεσης από τον Προμηθευτή.

Σχέδιο θέσης σε λειτουργία

Το σχέδιο θέσης σε λειτουργία αναφέρεται στη διαδικασία εγκατάστασης εξοπλισμού, θέση σε λειτουργία και εκπαίδευση που ολοκληρώθηκε από τον μηχανικό εξοπλισμού στην τοποθεσία χρήστη.

5. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

1) Ο Προμηθευτής θα παρέχει τον εξοπλισμό σύμφωνα με τη σύμβαση, την τεχνική συμφωνία, τα σχέδια σχεδιασμού που επιβεβαιώνονται και από τα δύο μέρη ή άλλες διαδικασίες ή τεχνικές απαιτήσεις που επιβεβαιώνονται και από τα δύο μέρη.

2) Εντός της περιόδου εγγύησης, εάν ο πελάτης χρειαστεί να επισκευάσει ή να αντικαταστήσει τον εξοπλισμό λόγω ακατάλληλης χρήσης, μη εξουσιοδοτημένης αλλαγής του εξοπλισμού, πρόσθετης σύνδεσης ή σφάλματος ανθρώπινης λειτουργίας κ.λπ., θα χρεωθεί μόνο το κόστος της συσκευής και το κόστος εργασίας.

3) Ο Προμηθευτής θα είναι υπεύθυνος για τα προβλήματα ποιότητας του εξοπλισμού που αναφέρονται στο παρόν κατά τη διαδικασία κατασκευής, συσκευασίας, μεταφοράς, εγκατάστασης και εντοπισμού σφαλμάτων.

4) Η περίοδος εγγύησης ολόκληρου του μηχανήματος είναι 12 μήνες (εκτός αν αναφέρεται διαφορετικά) από την ημερομηνία που όλος ο εξοπλισμός ελέγχεται και πιστοποιείται.Κατά τη διάρκεια της περιόδου εγγύησης, ο προμηθευτής παρέχει δωρεάν συντήρηση εξοπλισμού και αντικατάσταση ανταλλακτικών (εκτός αναλώσιμων όπως οπτικοί φακοί) και απαντά στον ιδιοκτήτη εντός 2 ωρών από τη λήψη της ειδοποίησης σέρβις (φαξ ή επιστολή).Εάν ο αιτητής δεν μπορεί να λύσει το πρόβλημα μόνος του, το προσωπικό του προμηθευτή θα πρέπει να μεταβεί στην τοποθεσία του αγοραστή για επισκευή εντός 24 ωρών.

5) Ο Προμηθευτής θα προβεί σε πλήρη λειτουργική επισκευή και συντήρηση του εξοπλισμού ένα μήνα πριν από τη λήξη της περιόδου εγγύησης ποιότητας.

6) Μετά την περίοδο εγγύησης, η τιμή προμήθειας των ανταλλακτικών και το κόστος συντήρησης των εξαγόμενων ανταλλακτικών θα υπόκεινται στο ελάχιστο πρότυπο χρέωσης.

7) Μετά την περίοδο εγγύησης, εάν η αστοχία του εξοπλισμού δεν μπορεί να επιλυθεί από τον αιτητή, ο προμηθευτής θα στείλει επαγγελματικό προσωπικό για επισκευή εγκαίρως και θα χρεώσει μόνο το τέλος κόστους.

8) Μετά την περίοδο εγγύησης, εάν η τιμή των εξαρτημάτων και τα έξοδα συντήρησης αυξηθούν σκόπιμα, οι αιτούντες έχουν το δικαίωμα να προστατεύσουν τα νόμιμα δικαιώματά τους.

9) Το κύκλωμα σωλήνων του ίδιου του εξοπλισμού πρέπει να είναι πλήρες, καθώς και τα απαιτούμενα μέλη βραχίονα ή μέλη πλατφόρμας.Εάν υπάρχει κάποια ειδική απαίτηση, ενημερώστε τον αιτούντα εγγράφως (ή ταχυδρομικώς) εκ των προτέρων.

10) Ο ίδιος ο εξοπλισμός χρειάζεται όλα τα υλικά, τα αξεσουάρ ή άλλα είδη που παρέχονται από τον Απαίτηση και ο αιτών θα ειδοποιηθεί γραπτώς (ή ταχυδρομικώς) εκ των προτέρων.

11) Όλες οι εισαγωγές και εξαγωγές υλικών ή η φόρτωση και εκφόρτωση του εξοπλισμού θα κοινοποιούνται στον αιτούντα εγγράφως (ή ταχυδρομικώς) εκ των προτέρων.

12) Κύρια μέρη και εξαρτήματα του μακροπρόθεσμου αποθέματος εξοπλισμού του προμηθευτή.

13) Ο προμηθευτής θα παρέχει τα ανταλλακτικά που απαιτούνται για την υπηρεσία συντήρησης εφ' όρου ζωής σε χαμηλή τιμή (σε σύγκριση με την τιμή της αγοράς).

14) Σε περίπτωση που τα ανταλλακτικά σταματήσουν την παραγωγή: ο προμηθευτής ειδοποιεί τον αιτητή για το σχέδιο διακοπής της παραγωγής εκ των προτέρων, έτσι ώστε ο αιτητής να έχει αρκετό χρόνο για να αγοράσει τα απαιτούμενα ανταλλακτικά.Ο προμηθευτής θα παρέχει δωρεάν στον αγοραστή σχέδια ανταλλακτικών, προδιαγραφές και ούτω καθεξής.

15) Ο προμηθευτής θα παρέχει μακροπρόθεσμα δωρεάν τεχνικές διαβουλεύσεις για την τεχνολογία του εξοπλισμού και άλλες πτυχές και θα βοηθά την έρευνα και ανάπτυξη τεχνολογίας νέου προϊόντος.
