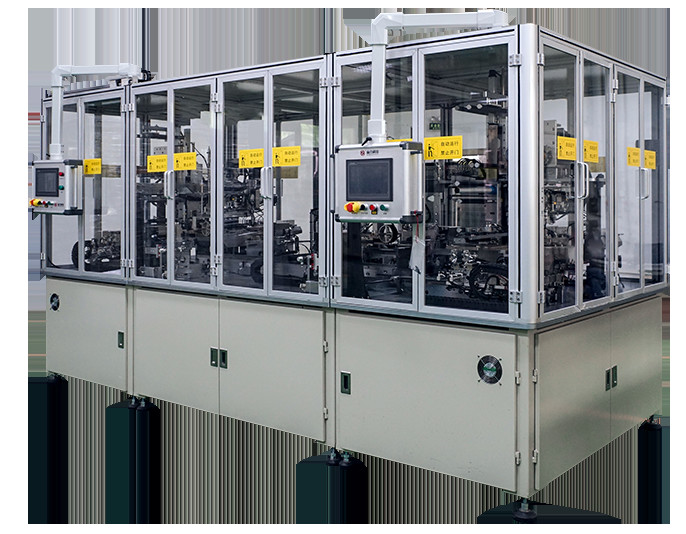

Άσπρη λίθιου ιονική μπαταριών μηχανή τοποθέτησης σε στρώματα σταθμών γραμμών παραγωγής διπλή
1. Σχεδιάγραμμα εξοπλισμού:
1.1 εισαγωγή στις λειτουργίες και τις αρχές συσκευών:
Αυτός ο εξοπλισμός ολοκληρώνει την αυτόματη διαδικασία ελασματοποίησης της μπαταρίας δύναμης, και οι κύριες λειτουργίες της περιλαμβάνουν την αυτόματη ελασματοποίηση, τη συγκολλητικής και αυτόματης απαλοιφή ελασματοποίησης, σπειρών ουρών. Ενεργό να ξετυλίξει διαφραγμάτων, μέσω του κυλίνδρου μετάβασης, ο κάθετος μηχανισμός έντασης στον κύριο πίνακα τοποθέτησης σε στρώματα. Ο κύριος πίνακας ελασματοποίησης οδηγεί το διάφραγμα που κινείται μπρος-πίσω, διπλώνοντας σε μια μορφή Ζ και τοποθετώντας τον πόλο. Ο θετικός και αρνητικός χειριστής από το θετικό και αρνητικό κιβώτιο ταινιών πόλων για να πάρει έξω την ταινία πόλων, μέσω του δευτεροβάθμιου προσδιορισμού θέσης πλατφορμών προσδιορισμού θέσης, συσσωρεύει ακριβώς στην κύρια πλατφόρμα ελασματοποίησης. Μετά από να συσσωρεύσει στον καθορισμένο αριθμό κομματιών, σταματήστε σε στρώματα, αυτόματη σπείρα ουρών, ταινία του U τσαντών ακρών, αυτόματα κάτω στην πλατφόρμα απαλλαγής.
2. Λειτουργίες εξοπλισμού και τεχνικές παράμετροι
Προδιαγραφές μηχανών
πρόγραμμα
ZCCE04A-00
Συσσώρευση της ταχύτητας (τσιπ του s)
0,7 δευτερόλεπτα/κομμάτι
Ακρίβεια της ευθυγράμμισης μεταξύ του πόλου και του διαφράγματος
Κεντρική απόκλιση ≤±0.5mm (διαμήκης)
Διάφραγμα στο διάφραγμα ακρίβεια ευθυγράμμισης
Η απόκλιση ευθυγράμμισης τελών είναι λιγότερο από ±0.3mm
Ενιαία ακρίβεια ευθυγράμμισης τσιπ
+/- 0,3 χιλ.
Γενική ακρίβεια ευθυγράμμισης των πόλων
+/- 0,5 χιλ.
Βοηθητικός χρόνος ολοκλήρωσης ενός μονοκύτταρου (σ)
Ενιαίος χρόνος ≤5s τυλίγματος ουρών περιτυλίξεων (εάν ο χρόνος τυλίγματος συσσωρεύεται πέρα από πολλές στροφές), και χρόνος ≤70s τυλίγματος
Ο χρόνος απασχόλησης εγκατέστησε μιά φορά το ηλεκτρόδιο (η)
0,5
Αριθμός τοποθετημένος σε στρώματα
Μπορέστε να τεθείτε
Μεταφορά του διαφράγματος
Αριθμός διαφραγμάτων διευθετήσιμος
Τρόπος λήξης
Ταινία του U περικαλυμμάτων ακρών
3. Περιβάλλον χρήσης εξοπλισμού
(1) συμπιεσμένος αέρας: 0,4 ~ 0.8mpa (4-8kgf/cm2), ποσοστό ροής: 480L/min
(2) κενές απαιτήσεις εξοπλισμού: κενός βαθμός: -101kp ~ -50kp, ποσοστό ροής: 12L/S
(3) συλλογή σκόνης: το κόμμα β θα έχει έναν ανεμιστήρα εξάτμισης στον εξοπλισμό και να θέσει κατά μέρος μια διεπαφή αφαίρεσης σκόνης
(4) περιβαλλοντική θερμοκρασία: 20 ~ 35℃
(5) σχετική υγρασία: 5-55% ωρ.
(6) περιβαλλοντική καθαρότητα: κανένα διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην περιοχή
(7) παροχή ηλεκτρικού ρεύματος: AC220V, μονοφασικό Η διακύμανση τάσης είναι λιγότερο από ±10% Παροχή ηλεκτρικού ρεύματος: 11KVA.
