Χαμηλού θορύβου πειραματική γομμαρίσματος μηχανών γραμμή συνελεύσεων πακέτων μπαταριών λίθιου ιονική
1, εισαγωγή εξοπλισμού
Αυτή η μηχανή σχεδιάζεται ειδικά για τη διαδικασία την κολλητική ταινία μετά από να ισιώσει ένα τετραγωνικό κύτταρο μπαταριών. Είναι κατάλληλο για το ταυτόχρονο τύλιγμα 5 ή περισσότερων κυττάρων μπαταριών μετά από να ισιώσει το κύτταρο μπαταριών με την ενδιάμεση κολλητική ταινία.
| W |
Χ |
Τ |
SL |
| 80mm |
100mm |
2.510mm |
15mm |
3. Λειτουργίες και παράμετροι εξοπλισμού:
3.1. Δείτε τον ακόλουθο αριθμό για τη θέση της κολλητικής ταινίας.
3.2. Τυλίξτε επάνω τη μέση ταινία μιά φορά. 2 λουρίδες της κολλητικής ταινίας θα δεθούν, και η δεσμευτική απόσταση θα είναι η απόσταση μεταξύ των δύο ακρών της κολλητικής ταινίας:
3.3. Καμία φυσαλίδα μετά από το τύλιγμα ταινιών
3.4. Λάθος θέσης της κολλητικής ταινίας: 1 χιλ.
3.5. takt χρόνος: 6ppm.
4. Περιγραφή του εξοπλισμού
Περιγραφή της διαδικασίας εργασίας:

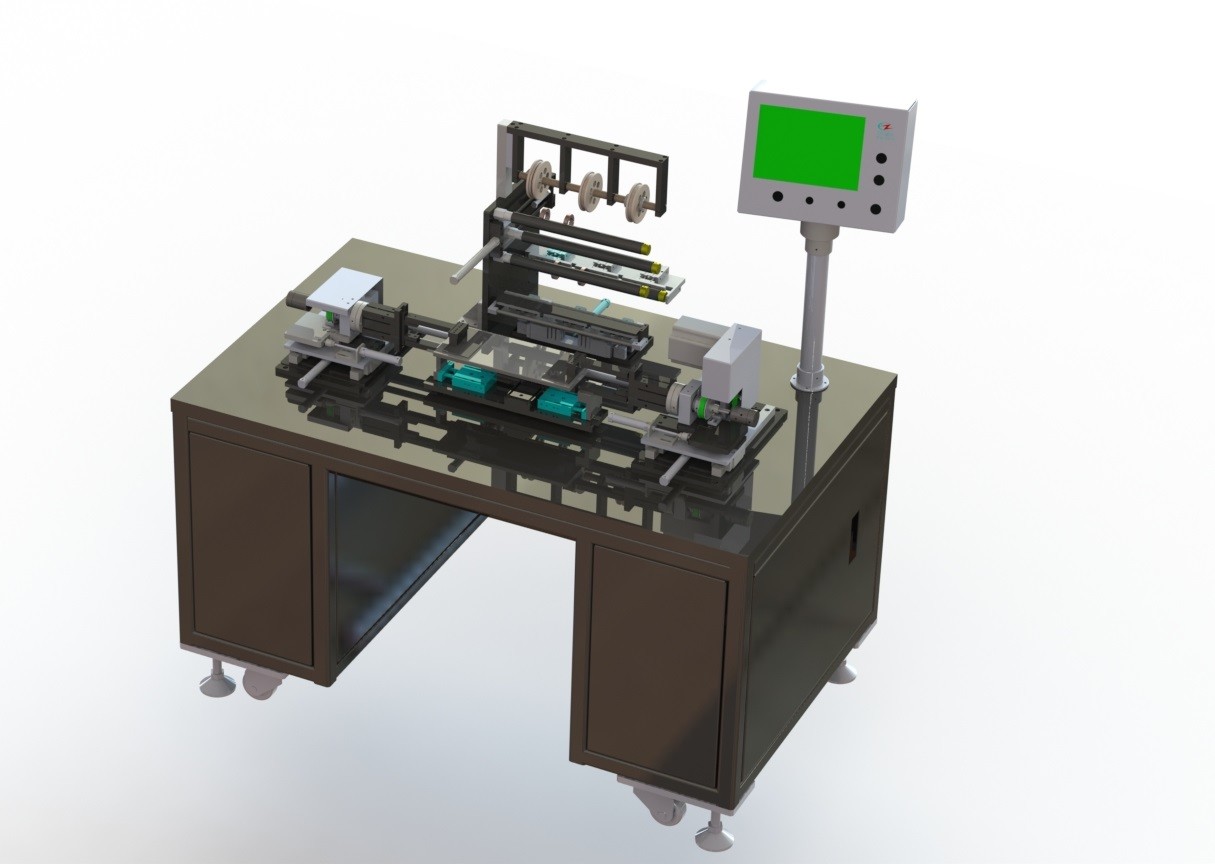

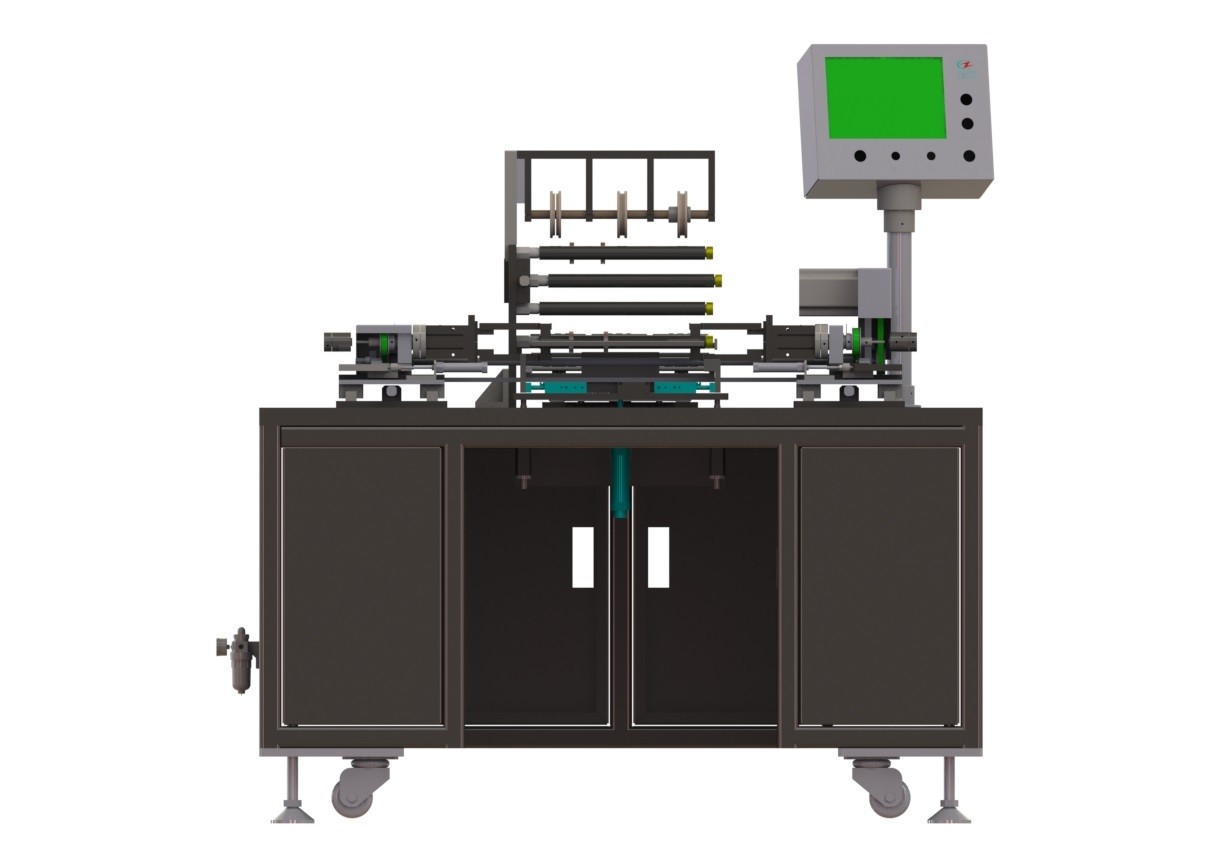

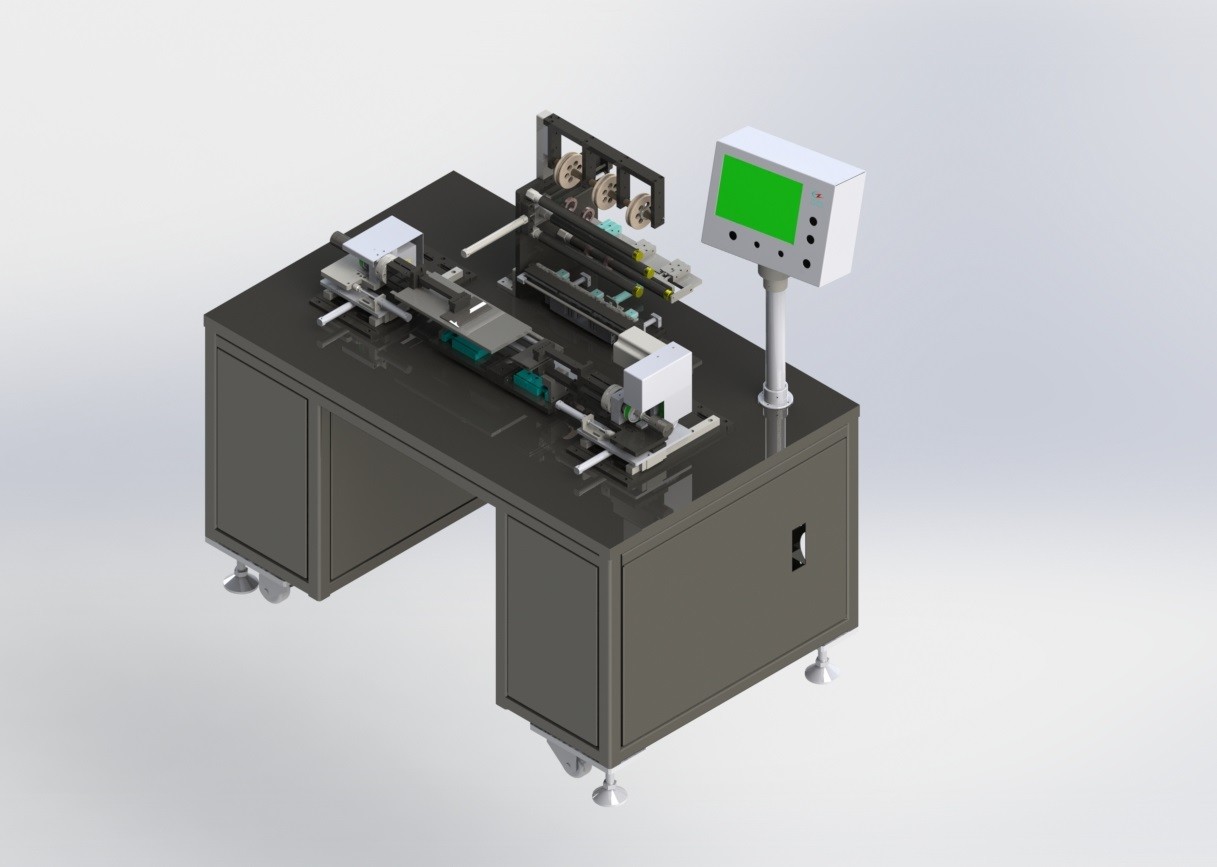

Όπως φαίνεται στο σχήμα 1 για το δικαίωμα, τα ισιωμένα κύτταρα μπαταριών τοποθετούνται με το χέρι στο κύτταρο μπαταριών που τοποθετεί την κενή θέση 1, οι κύλινδροι ωθούν τις δύο πλευρές του κυττάρου μπαταριών για να τοποθετηθούν, τα δάχτυλα στερέωσης και στις δύο πλευρές κινούνται προς το κύτταρο μπαταριών για να στερεώσουν το κύτταρο μπαταριών, ολόκληρες οι περιστρεφόμενες κινήσεις μηχανισμών προς την κατεύθυνση της κολλητικής ταινίας, τα ραβδιά μηχανισμών σίτισης κολλητικών ταινιών η κολλητική ταινία στο κύτταρο μπαταριών, η περιστρεφόμενη μηχανή περιστρέφεται σε μια καθορισμένη γωνία, η κολλητική ταινία τυλίγεται στο κύτταρο μπαταριών, αφότου κόβει ο κόπτης την κολλητική ταινία, η μηχανή περιστρέφεται σε μια ορισμένη γωνία, και τον πιέζοντας κύλινδρο πιεσμένο στην μπαταρία το κύτταρο κολλά την κόλλα ουρών στο κύτταρο μπαταριών.
4.2. Περιγραφή του κύριου εξοπλισμού
4.2.1. Κύτταρο που τοποθετεί και μηχανισμός στερέωσης: με το χέρι τοποθετήστε το κύτταρο στον τοποθετώντας πίνακα, και ο κύλινδρος ωθεί το τοποθετώντας δευτερεύον πιάτο για να ευθυγραμμίσει το κύτταρο.
4.2.2, κολλήστε το μέσο μηχανισμό ταινιών: στερεώστε το κύτταρο μπαταριών με τη στερέωση του κυλίνδρου δάχτυλων, κολλήστε την ταινία στο κύτταρο μπαταριών, περιστραφείτε τη μηχανή για να τυλίξετε την ταινία στο κύτταρο μπαταριών, κόψτε την ταινία με τον κόπτη ταινιών, περιστραφείτε τη μηχανή πάλι για να θέσετε τη γωνία, και να πιέσετε τον κύλινδρο για να κολλήσει την ταινία ουρών στο κύτταρο μπαταριών.
4.2.3 κολλώντας μηχανισμός κολλητικών ταινιών: Δύο ρόλοι της κολλητικής ταινίας μπορούν να κρεμαστούν στο cantilever κύλινδρο, και οι λειτουργίες της ταινίας που ταΐζει και που κόβει μπορούν να πραγματοποιηθούν μέσω του χαλαρώνοντας μηχανισμού ταινιών, του μηχανισμού σίτισης ταινιών και της ταινίας τέμνων μηχανισμός.
4.2.4. Μηχανισμός πλαισίων: τετραγωνική ενωμένη στενά δομή 4040 με την καλή δύναμη. Το πιάτο βάσεων αποτελείται από πιάτο χάλυβα 25mm το παχύ με καλυμμένη τη χρώμιο επιφάνεια.
4.2.4. Λειτουργών μηχανισμός: Η διεπαφή λειτουργίας οθόνης αφής υιοθετείται, με τη σαφή και όμορφη διεπαφή λειτουργίας. Υπάρχει, χειρωνακτικά και αυτόματα κουμπιά ξεκίνημα, στάσεις έκτακτης ανάγκης.
4.2.5. Μηχανισμός κιβωτίων ελέγχου: στη μηχανή παρέχεται εσωτερικά ένας ανεξάρτητος ηλεκτρικός πίνακας, και εσωτερικά εξοπλισμένος με τα τμήματα κυκλωμάτων δύναμης όπως ο διακόπτης διαρροής, παροχή ΣΥΝΕΧΟΥΣ η σταθερή ηλεκτρικού ρεύματος, το PLC για τον έλεγχο, ο ηλεκτρονόμος, η συσκευή ελέγχου μηχανών, το κ.λπ. η σύνδεση με το εξωτερικό θα γίνει από τους συνδετήρες και τους τελικούς φραγμούς. Το PLC υιοθετεί omron. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται. Τα καλώδια και οι σωλήνες αέρα μεταξύ άλλου εξοπλισμού θα συνδεθούν με καλώδιο και θα διοχετευθούν με σωλήνες στο χαμηλότερο μέρος.
5. Διαμόρφωση εξοπλισμού
| Αριθ. |
σύνθεση συστημάτων |
Διαμόρφωση συστημάτων |
Ποσότητα |
| 1 |
Σύστημα ραφιών |
|
1 σύνολο |
| |
|
Ενωμένη στενά δομή σκελετών |
1 |
| |
|
Υπόστρωμα (επένδυση πιάτων χάλυβα) |
2 |
| 2 |
Χειρωνακτικό ταΐζοντας και τοποθετώντας σύστημα |
|
1 σύνολο |
| |
|
Ταΐζοντας τοποθετώντας μηχανισμός |
1 |
| 3 |
Κολλώντας μηχανισμός ταινιών |
|
1 σύνολο |
| |
|
Κύλινδρος - SMC |
6 |
| |
|
Γραμμικό ασήμι ράγα-ανωτέρων οδηγών |
4 |
| 4 |
Στερεώνοντας και περιστρεφόμενος μηχανισμός |
|
2 σύνολα |
| |
|
Κύλινδρος - SMC |
10 |
| |
|
Γραμμικό ασήμι ράγα-ανωτέρων οδηγών |
4 |
| |
|
Μηχανή-Handelberg |
1 |
| |
|
Σύγχρονη ζώνη |
2 |
| 5 |
Λειτουργικό σύστημα |
|
1 σύνολο |
| |
|
Οθόνη αφής |
1 |
| 6 |
Σύστημα ελέγχου |
|
1 σύνολο |
| |
|
PLC omron |
1 |
6. Υποχρέωση συνεργασίας
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
