Κυλινδρική λι ιονική μπαταριών κατασκευής μηχανή πλήρωσης εξοπλισμού υγρή
1.1. Όνομα εξοπλισμού: γραμμική μηχανή εγχύσεων
1.2. Πρότυπο εξοπλισμού: jxy-z0508-p288
1.3. Εφαρμογή εξοπλισμού: υγρή διαδικασία εγχύσεων της κυλινδρικής μπαταρίας
1.4. Υγρή μέθοδος εγχύσεων: πέντε φορές υγρή έγχυση, οκτώ φορές στατικός
1.5. Ακρίβεια της υγρής αντλίας εγχύσεων: ±0.025g/κύκλος
1.6. Ικανότητα εξοπλισμού: 30,000/10h (2500mah), η πραγματική ικανότητα καθορίζεται με την ικανότητα και τη διαδικασία μπαταριών.
1.7. Μέγεθος εξοπλισμού: 11763mmX 120mm X 1753mm (μήκος Χ πλάτος Χ ύψος)
1.8. Ποσοστό προσόντων εξοπλισμού: 99%
1.9. Τρέχοντας ποσοστό εξοπλισμού: 98%

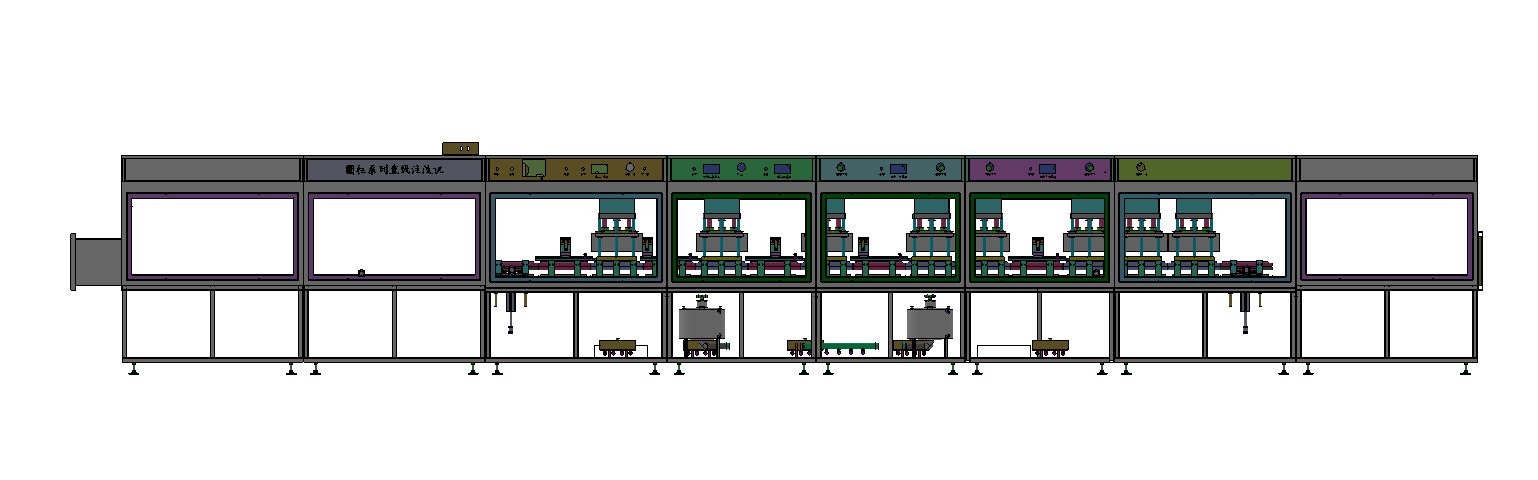

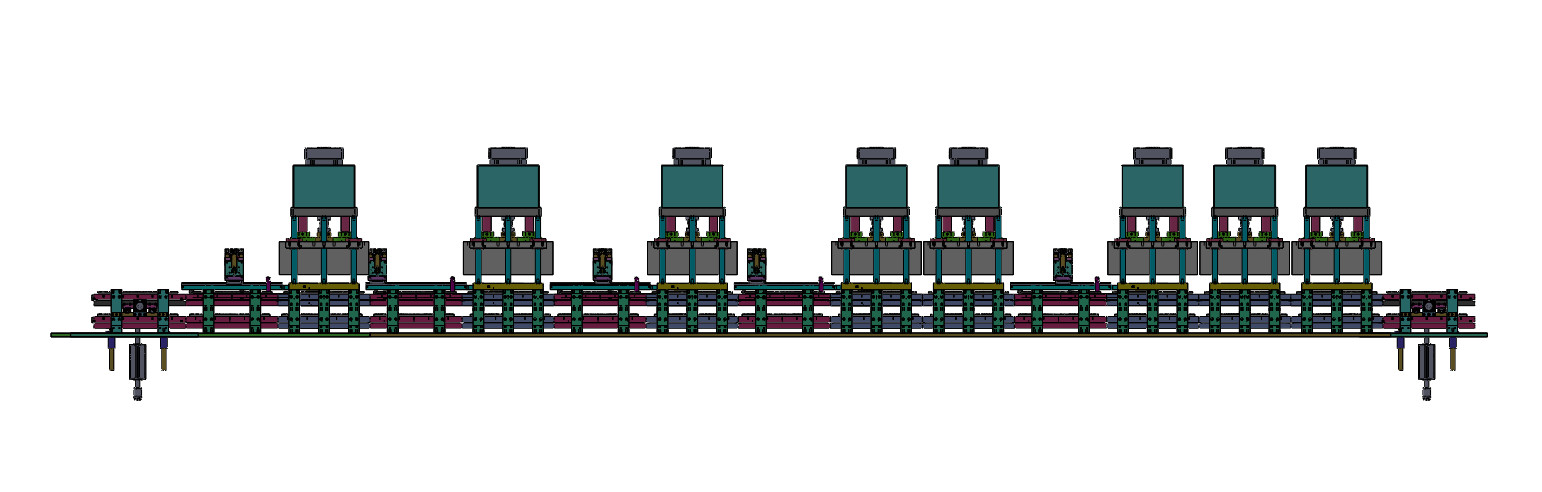

2. Σχηματικό διάγραμμα της υγρών μονάδας και της ροής εγχύσεων:
3. Βάλτε την μπαταρία στο δίσκο μπαταριών με το χέρι (το πρότυπο 18 απαιτεί 4-6 ανθρώπους για να λειτουργήσει). Μετά από να τοποθετήσει το υγρό στη θέση εγχύσεων, ο εξοπλισμός θα ολοκληρώσει αυτόματα την υγρά έγχυση και το κενό, και θα εισαγάγει την επόμενη διαδικασία, ώστε να κυκλοφορήσει την υγρή έγχυση για 4.times και το κενό για 8 φορές.
5. Αντίσταση πίεσης της κενής αίθουσας: το κενό μπορεί να φθάσει σε -90kpa, και η πίεση μπορεί να φθάσει σε 0.4-0.5mpa. Το κενό και η πίεση τίθενται σύμφωνα με τη διαδικασία τομέων.
6. Περιγραφή διαδικασίας εργασίας:
6.1 ψήστε την μπαταρία και την πάρτε έξω από το φούρνο. Με το χέρι βάλτε την μπαταρία στον υγρό δίσκο εγχύσεων με 288 μπαταρίες ανά δίσκο.
Βάλτε το δίσκο μπαταριών στον εγχυτήρα για τον προσδιορισμό θέσης, (που τοποθετεί το φραγμό ορίου του εγχυτήρα)
6.2 πιέστε τον αρχικό διακόπτη, και η εγκατεστημένη μπαταρία θα εγχθεί στον οριζόμενο σταθμό μέσω της συσκευής μεταφοράς. Με την ολοκλήρωση, η μπαταρία θα μεταφερθεί στον επόμενο σταθμό, το κενό θα αντληθεί, και ένας στατικός κύκλος θα τεθεί. Μετά το πέρας, η μπαταρία θα εγχθεί στον επόμενο σταθμό.
6.3 μετά από την ολοκλήρωση ολόκληρης της έγχυσης, πάρτε με το χέρι έξω την μπαταρία στο δίσκο, ο δίσκος ωθείται πίσω στο τοπ υλικό σταθμό από τον επιστροφής κύλινδρο, η μπαταρία εισάγει την επόμενη διαδικασία
6.4 η επιτροπή λειτουργίας υιοθετεί τη μορφή οθόνης αφής, η οποία είναι κατάλληλη και απλή να λειτουργήσει, και η θέση εξοπλισμού επιδεικνύεται σε πραγματικό - χρόνος.
6.5Note: ο κενός χρόνος και ο μόνιμος χρόνος μπορούν να τεθούν σύμφωνα με την κατάσταση
7. Διαμόρφωση εξοπλισμού:
| Αριθ. | Διαμόρφωση συσκευών: | μονάδα | Ο αριθμός | σημείωση |
| 1 | Κενή δεξαμενή στάσεων | Σύνολο | 8 | |
| 2 | Αυτόματος μηχανισμός εγχύσεων | Σύνολο | 5 | Ακριβής παράγραφος |
| 3 | Ηλεκτρική αντλία εγχύσεων (τέσσερις-επικεφαλής αντλία) | Σύνολο | 5 | Τύπος υψηλής ακρίβειας |
| 4 | Κενό κενών αντλιών ή σωληνώσεων (επάνω από -90kpa) | Ταϊβάν | 1 | Το κόμμα α πρέπει να φέρει κατά μήκος δικοί τους |
| 5 | Ο δίσκος | α | 40 | |
| 6 | Η μηχανή | Σύνολο | 1 | |
| 7 | Τοποθετώντας μηχανισμός μπαταριών | Σύνολο | 1 | |
| 8 | Κιβώτιο γαντιών | Ταϊβάν | 1 | |
| 9 | Αυτόματη δεξαμενή ξαναγεμίσματος και αποθήκευσης | Σύνολο | 2 | |
| 10 | Σύστημα ελέγχου | Σύνολο | 1 | |
| 11 | Επισκευάστε την πόρτα | α | 2 | |
| 12 | Τσοκ σίτισης | α | 4 | |
| 13 | Sucker απαλοιφής | α | 2 |
8. Επιτόπιες περιβάλλον, εγκατάσταση και διόρθωση
8.1. Περιβαλλοντική θερμοκρασία: θα καθοριστεί από το περιβάλλον εργοστασίων του κόμματος α
8.2 σχετική υγρασία: ο ξηρός αέρας θα παρασχεθεί από το κόμμα α
8.3 παροχή ηλεκτρικού ρεύματος: μονοφασικό 220V, 50HZ, σειρά διακύμανσης τάσης 3KW: +10% ~ -- 10%
8.4 συμπιεσμένος αέρας: μετά από να ξεράνει, διήθηση και σταθεροποίηση πίεσης: η πίεση εξόδου είναι μεγαλύτερη από 5.0kg/cm2
8.5 κενή πηγή: κενή αντλία 10 l/s, επάνω από -90kpa, ή κενό σωληνώσεων (επάνω από -90kpa)
8.6 άζωτο: ≥ 0.4mpa, 30L/min
8.7 ξεράνετε το αέριο: ≤400Pa (το ποσοστό ροής είναι περίπου 15m, το σημείο δροσιάς είναι κάτω από -40℃, όσο χαμηλότερος ο καλύτερος)
(παρεχόμενος από τον πελάτη)
Υποχρέωση συνεργασίας
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
