1, περιγραφή εξοπλισμού:

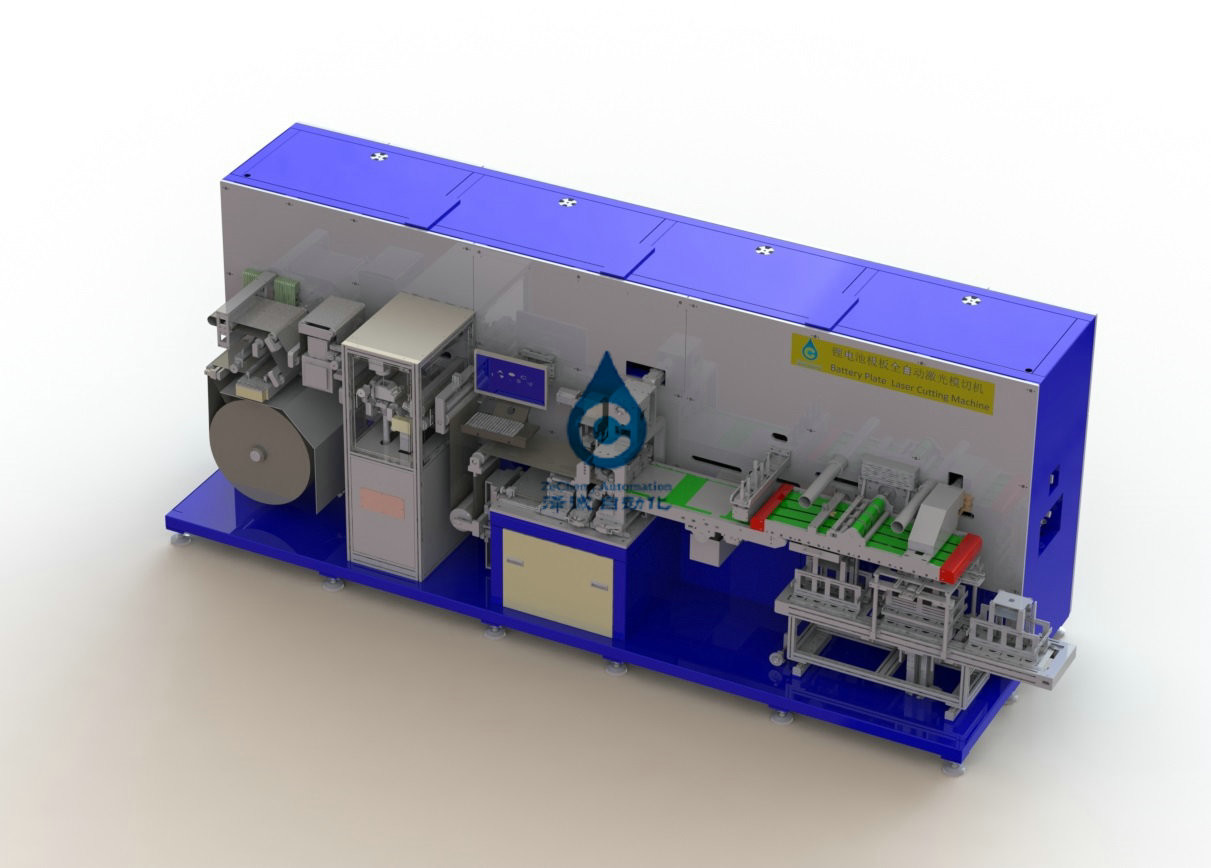

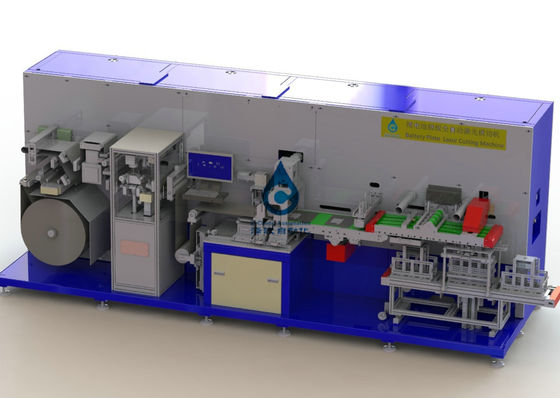

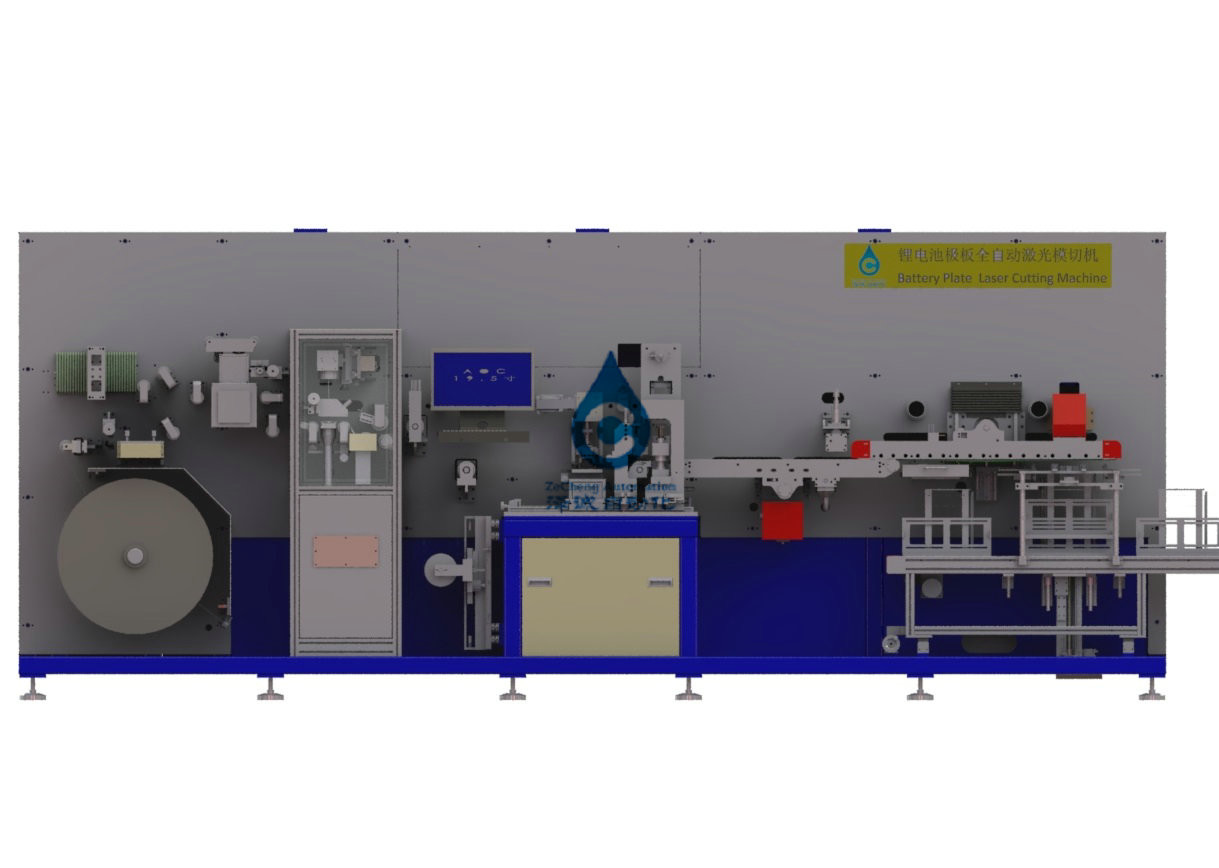

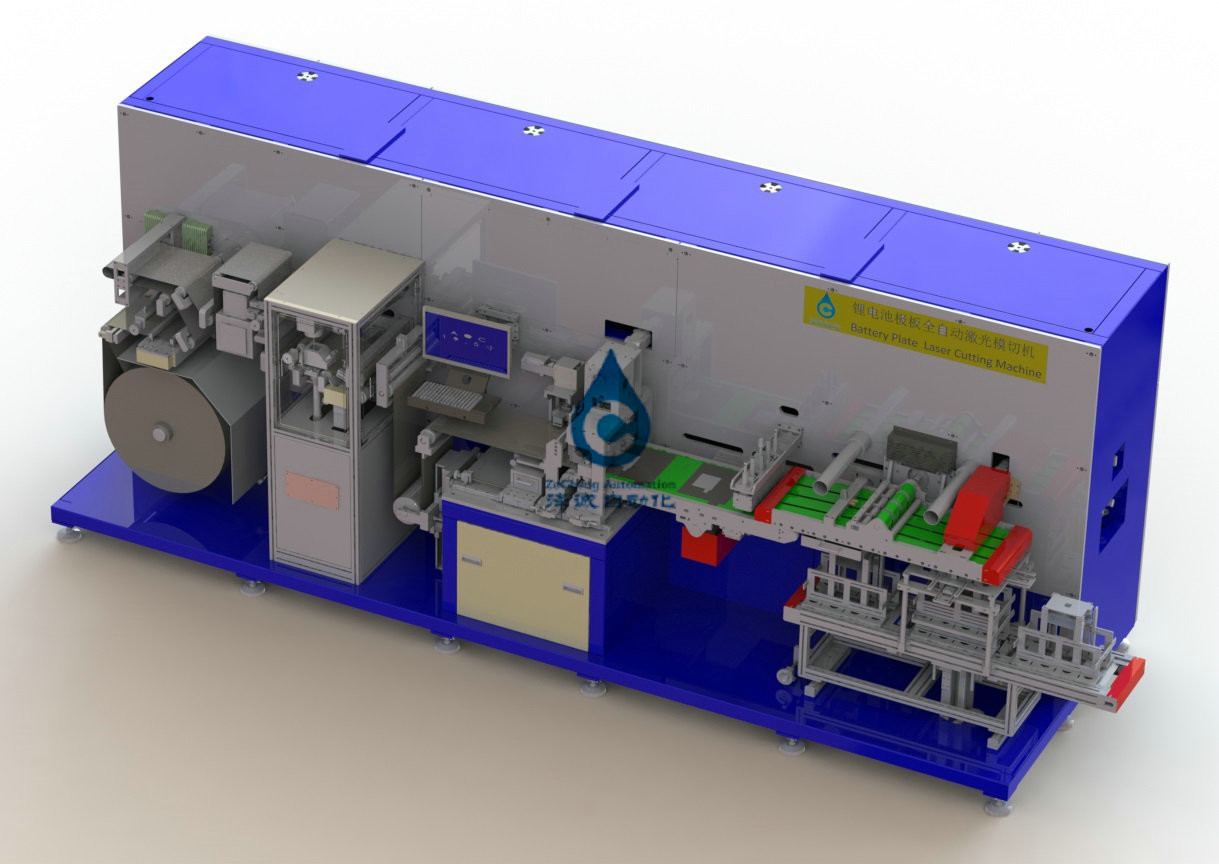

1.1 σχεδιάγραμμα εξοπλισμού: Αυτός ο εξοπλισμός ολοκληρώνει τη διαδικασία τεμαχισμού τσιπ λέιζερ των τοποθετημένων σε στρώματα ιονικών μπαταριών λίθιου και κόβει το συνεχές υλικό σπειρών στο ενιαίο τσιπ. Ο τεχνητός πόλος ρόλων που κυλά το διογκώσιμο άξονα που εγκαταστάθηκε στη συσκευή, η συσκευή έβαλε αυτόματα τον όγκο, που αποκαθιστά το μηχανισμό της διαδικασίας κυλίσματος για να συνεχίσει την αυτόματη ρύθμιση, και να ελέγξει την ένταση του κομματιού πόλων μέσω του συστήματος ελέγχου έντασης, ο σερβο μηχανισμός θα μεταφερθεί στην τέμνουσα θέση πιάτων λέιζερ, το λέιζερ θα είναι εξαιρετικά διαμόρφωση κοπής αυτιών, κόβοντας τη θέση με ένα τέμνον μαχαίρι γιατί το φύλλο έκοβε στο ενιαίο κομμάτι πόλων, έπειτα στην αφαίρεση σκόνης του ενιαίου κομματιού πόλων, μέσω της ποιότητας και της διάστασης επιφάνειας πιάτων ανίχνευσης CCD, κακών το προϊόν έχουν πέσει στο κιβώτιο αποβλήτων, το μη συμμορφούμενο υλικό στάλη στο υλικό συλλέγοντας κιβώτιο.
2, πεδίο της προσαρμογής εξοπλισμού και τεχνικές παράμετροι
2.1 η προδιαγραφή των προσαρμοστικών υλικών είναι η ακόλουθη:
|
Προδιαγραφές στοιχείων
|
ZCCE03A-00 | ||
| Υλικές προδιαγραφές | Κομμάτι Πολωνού | Μήκος (χιλ.) | σπείρα |
| Πλάτος/ανοχή (χιλ.) | 100~300/0.2 | ||
| Πάχος/ανοχή (χιλ.) | 0.05~0.25/0.005 | ||
| Η μεγαλύτερη διάμετρος (χιλ.) | φ650 | ||
| Η εσωτερική διάμετρος (χιλ.) | φ152.4mm (6») | ||
| Μέγιστο βάρος της σπείρας | 250Kg | ||
3, τεχνικές παράμετροι και λειτουργίες του εξοπλισμού:
3.1 τεχνικές παράμετροι εξοπλισμού:
|
Προδιαγραφή Στοιχείο |
Τεχνικές παράμετροι |
| Αποδοτικότητα | >120ppm |
| Σειρά/ακρίβεια πλάτους W Πολωνού | 80250mm/±0.2mm |
| Κατηγορία Χ/ακρίβεια ύψους Πολωνού | 100280mm/±0.2mm |
| Πολική σειρά/ακρίβεια της DT πλάτους ώμων αυτιών | 550mm/±0.25mm |
| Πολικές σειρά/ακρίβεια βάρους πλάτους αυτιών | 10100mm/±0.2mm |
| Πολική Ht ύψους αυτιών σειρά/ακρίβεια | 1030mm/±0.5mm (σύμφωνα με το μέγεθος του εισερχόμενου υλικού) |
| Συνολική ζωή της φόρμας υλικού | >100000 ώρες |
| Ποσοστό σιταριού (αποτυχία που προκαλείται από τον εξοπλισμό μόνο) | ≥98% |
| Κατάλληλο ποσοστό (εκτός από τα ελαττωματικά εισερχόμενα υλικά) | ≥99.5% |
4 εξωτερικές διαστάσεις του εξοπλισμού:
Γενικό μέγεθος (χιλ.): βάρος εξοπλισμού ύψους 7500*1780*2395 πλάτους μήκους * * (συμπεριλαμβανομένης της προστατευτικής κάλυψης και της ηλεκτρικής σκούπας): 6500KG
5, λειτουργικό περιβάλλον εξοπλισμού
5.1. Παροχή ηλεκτρικού ρεύματος: τριφασικό 380V Η διακύμανση τάσης είναι λιγότερο από ±10% Η μέγιστη δύναμη του εξοπλισμού είναι 16kw
5.2. Απαιτήσεις αερίου: πίεση πηγής αέρα (συμπιεσμένος αέρας) > 6 kg/cm2, μέγιστη κατανάλωση 50L/min, ξήρανση
5.3. Συνολικό βάρος του εξοπλισμού: 6500kg
5.4. Ρουλεμάν πατωμάτων εγκαταστάσεων: > 800kg/㎡
5.5. Περιβαλλοντική θερμοκρασία: 20 ~ 35℃
5.6. Σχετική υγρασία: 5 ~ 55% ωρ.
5.7. Απαιτήσεις λειτουργικών περιβαλλόντων: η περιβαλλοντική καθαρότητα θα είναι τουλάχιστον 100.000, και δεν θα υπάρξει κανένα διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην περιοχή
