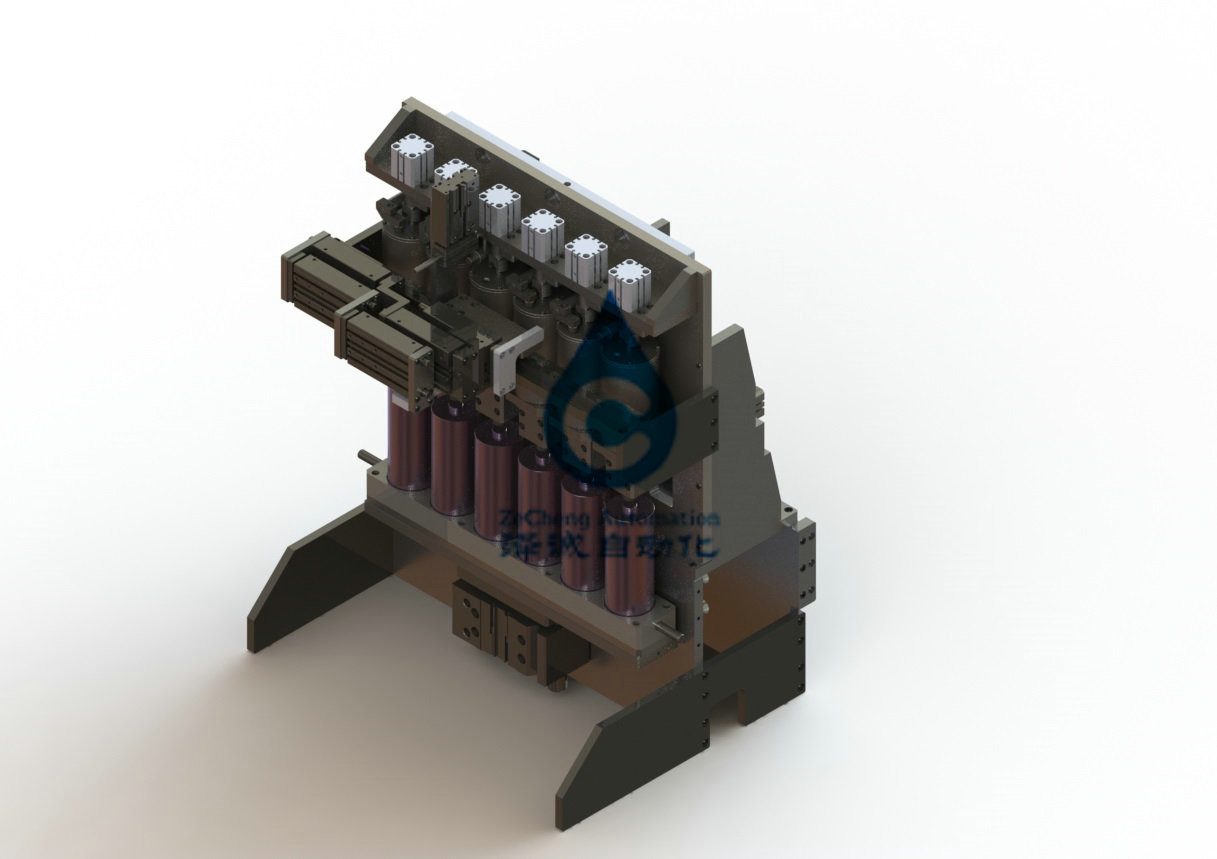

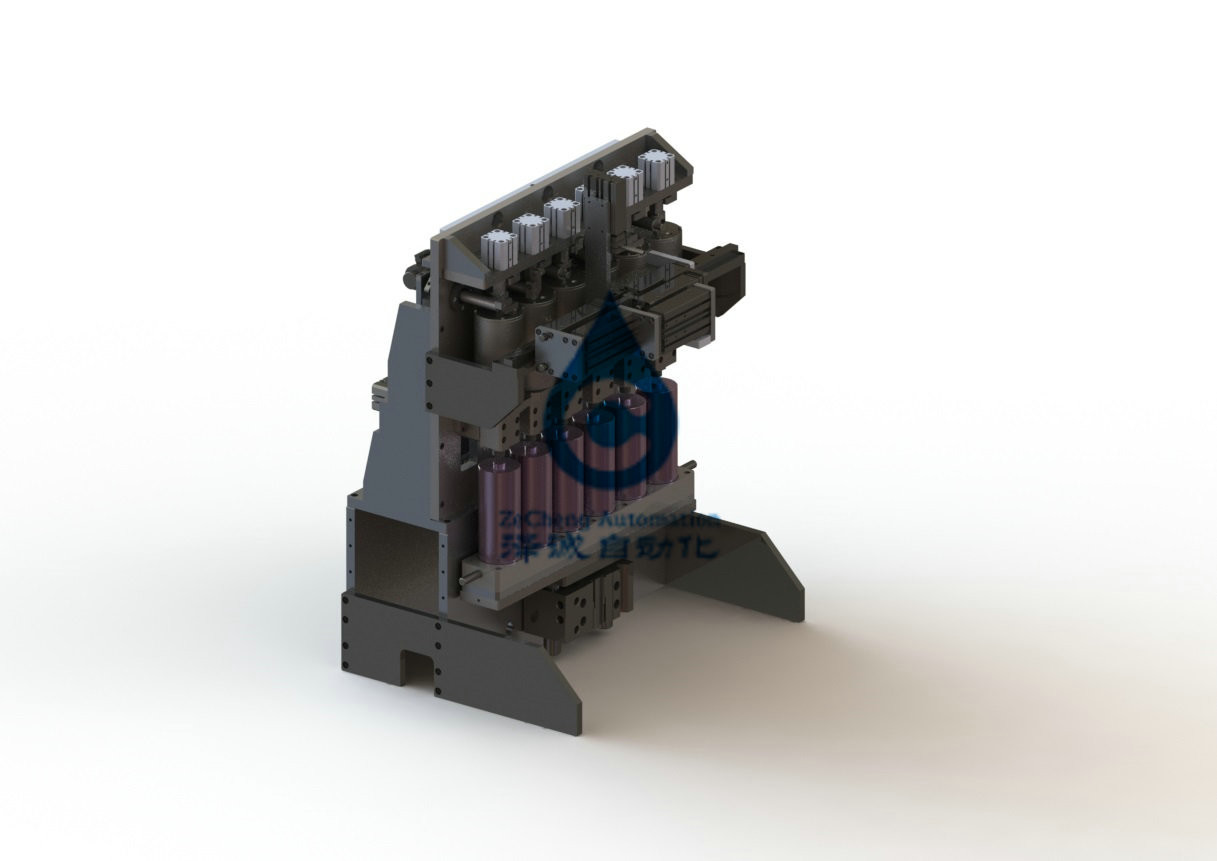

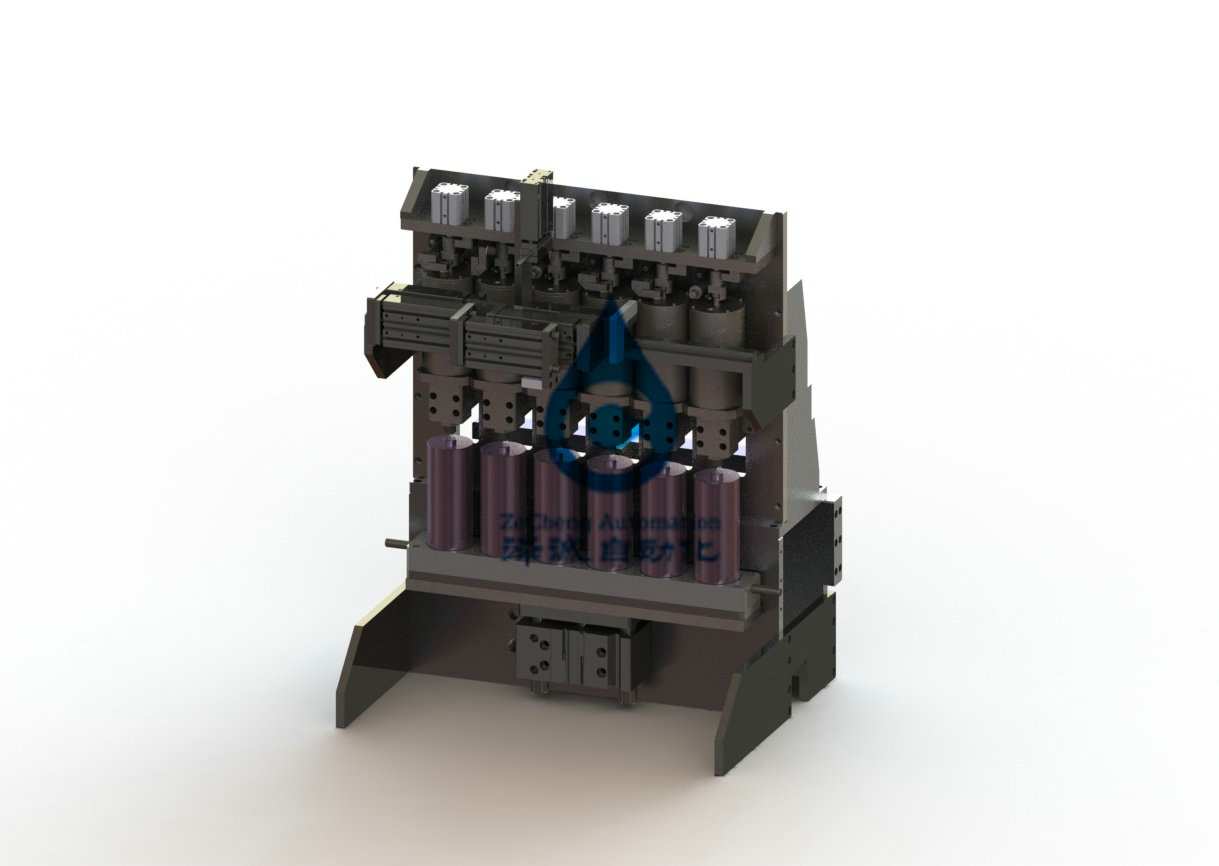

Λίθιου μπαταριών γραμμών παραγωγής έξοχη μηχανή πλήρωσης πυκνωτών υγρή
1. Ο εξοπλισμός χρησιμοποιείται για την έγχυση ηλεκτρολυτών του ultracapacitor αιτούντω και της αυτόματης καταγραφής στοιχείων.
2.1.1 διάμετρος: 60mm Λ = 40 χιλ. σε 170 χιλ.
2.1.2 υγρή τρύπα εγχύσεων: 3.3mm
2.1.3 ηλεκτρολύτης: διαλυτικό ακετονιτρίλιο συν το ηλεκτρολυτικό άλας.
2.2. Λαστιχένιο μέγεθος βουλωμάτων: 3.3mm, υλικό EPDM.
2.3. Βάρος του προϊόντος πριν από την υγρή έγχυση: Max350g
3. Απαιτήσεις και παράμετροι διαδικασίας
3.1. Η κενή μέθοδος εγχύσεων υιοθετείται, και η διαδικασία είναι η ακόλουθη: η κενή εξαγωγή του κενού βαθμού πυκνωτών → φθάνει στη στάση εγχύσεων → ηλεκτρολυτών 50Pa→
3.2. Ο υγρός όγκος 0-200g εγχύσεων μπορεί να ρυθμιστεί.
3.3. Υγρή ακρίβεια ±1g εγχύσεων
3.4. Υγρή αποδοτικότητα εγχύσεων: ≥1.5 PPM (πρότυπα αποδοχής: 3000)
3.5. Υγρός όγκος εγχύσεων CPK > 1,0
4. Απαιτήσεις εξοπλισμού
4.1. Έχει τις λειτουργίες της κενής άντλησης, της ποσοτικής έγχυσης ηλεκτρολυτών και της γρήγορης έγχυσης πίεσης, μεταξύ των οποίων η γρήγορη λειτουργία εγχύσεων πίεσης μπορεί να επιλεχτεί και η πίεση μπορεί να τεθεί
4.2. Η ελάχιστη κενή διάμετρος σωλήνων δεν θα είναι λιγότερο από 12mm, και ο κύριος σωλήνας δεν θα είναι λιγότερο από 25mm
4.3. Ο κενός σωλήνας είναι μόνο σε επαφή με το προϊόν, όχι το μέρος ηλεκτρολυτών.
4.4. Δεδομένου ότι ο ηλεκτρολύτης είναι εύκολο να κρυσταλλωθεί, μετά από κάθε έγχυση, ολόκληρο το σύστημα εγχύσεων καθαρίζω με το υψηλό αέριο αυτόματα.
4.5. Η γενική εκτέλεση σφράγισης του εξοπλισμού είναι καλή, και το ποσοστό διαρροής πρέπει για να είναι ≤1×10-6 mbar*l/s. Η επίδραση σφράγισης αξιολογείται από την πραγματική υγρή επίδραση εγχύσεων.
4.6. Ο εξοπλισμός θα χρησιμοποιηθεί στο κιβώτιο γαντιών. Το ύψος του κιβωτίου γαντιών υπόκειται στο πραγματικό διάστημα.
4.7. Απαιτήσεις λειτουργίας: χειρωνακτική σίτιση εξοπλισμού, ευθυγράμμιση της υγρής τρύπας εγχύσεων, αυτόματα κενά, υγρή έγχυση, χειρωνακτική σίτιση μετά από την υγρή έγχυση.
4.7.1 χειρωνακτικές σίτιση εξοπλισμού και ευθυγράμμιση της υγρής τρύπας εγχύσεων: η διαδικασία λειτουργίας υιοθετεί τον προσδιορισμό θέσης σχεδίασης, και η εμφάνιση πυκνωτών και η υγρή τρύπα εγχύσεων δεν μπορούν να βλαφθούν
4.7.2 αυτόματη κενή έγχυση:
η ακριβής μετρώντας αντλία του 4.7.2.1 χρησιμοποιείται για την υγρή έγχυση πυκνωτών, το υγρό ποσό εγχύσεων είναι διευθετήσιμο από 0 σε 200g, και η υγρή ακρίβεια εγχύσεων είναι εγγυημένη για να είναι ±0.5g
το 4.7.2.2 που στο υγρό σύστημα εγχύσεων παρέχεται μια υγρή δεξαμενή απομονωτών αποθήκευσης (έξω από το κιβώτιο γαντιών), το υγρό επίπεδο του ηλεκτρολύτη είναι ορατό, και η πίεση κρατιέται σταθερή. Η ικανότητα της υγρής δεξαμενής απομονωτών αποθήκευσης θα είναι τουλάχιστον 2 λίτρα.
το 4.7.2.3 που ο κενός βαθμός που επιτυγχάνεται πριν η υγρή έγχυση μπορεί να επιλεχτεί, -100-10kpa είναι προαιρετικός.
το 4.7.2.4 που κανένας ηλεκτρολύτης δεν θα ψεκαστεί ή θα διαρρεύσουν κατά τη διάρκεια της υγρής έγχυσης.
4.7.3 διευθετήσιμος μόνιμος χρόνος: προκειμένου να μειωθεί ο χρόνος εγχύσεων, η συσκευή διατηρεί τη λειτουργία της διατηρημένης σταθερή ατμοσφαιρική πίεση γρήγορης έγχυσης.
4.7.4 χειρωνακτική απαλοιφή μετά από την υγρή έγχυση: απλός και κατάλληλος για τη φόρτωση και την εκφόρτωση
4.7.5 η συσκευή έχει τις λειτουργίες του αυτόματου κώδικα ζυγίσματος και ανάγνωσης qr, ο οποίος μπορεί να ταιριάξει με τον υγρό όγκο εγχύσεων, διπλό ζύγισμα, και μπορεί να είναι παραγωγή στο EXCEL και αποθηκευμένος. Εάν το δεύτερο ζύγισμα αποτύχει να καλύψει τις απαιτήσεις, η συσκευή θα ηχήσει αυτόματα και θα ανάψει το συναγερμό και θα αποτρέψει αυτόματα τα λάθη. Μετά από το χειρωνακτικό καθαρισμό, η επόμενη μπαταρία θα ζυγιστεί και θα μαρκαριστεί με το κόκκινο στην παραγωγή του EXCEL.
4.8 άλλες απαιτήσεις απόδοσης
4.8.1 όλα τα πνευματικά τυποποιημένα μέρη του εξοπλισμού θα χρησιμοποιήσουν το βαρόμετρο και τον κενό μετρητή του MPA και KPa στο μετρικό σύστημα.
4.8.2 το λογικό σχέδιο δομών συσκευών, λειτουργία σταθμών δεν έχει επιπτώσεις το ένα στο άλλο.
4.8.3 κατά τη διάρκεια της υγρής διαδικασίας εγχύσεων του εξοπλισμού, ο ηλεκτρολύτης δεν επιτρέπεται για να καταβρέξει έξω. Τα υλικά που χρησιμοποιούνται στον εξοπλισμό πρέπει να είναι αντιδιαβρωτικά στον ηλεκτρολύτη (σημείωση: διαλυτικό ακετονιτρίλιο). Ιδίως, η υγρή περιοχή εγχύσεων πρέπει να χρησιμοποιήσει τα διαφανή αντιδιαβρωτικά υλικά.
4.8.4 η εμφάνιση του εξοπλισμού είναι καθαρή, όμορφη και εύκολο να λειτουργηθεί.
4.8.5 ο εξοπλισμός είναι σταθερός, αξιόπιστος και εύκολο να διατηρηθεί και να επισκευάσει.
4.8.6 κατά τη διάρκεια της λειτουργίας του εξοπλισμού, οι ατέλειες όπως οι γρατσουνιές επιφάνειας πυκνωτών δεν θα προκληθούν.
4.8.7 το κενό μέρος σωλήνων είναι εξοπλισμένο με τη συσκευή φίλτρων ηλεκτρολυτών, η οποία χρησιμοποιείται στον ηλεκτρολύτη φίλτρων και προστατεύει την κενή αντλία.
4.8.8 ο κενός συνδετήρας σωλήνων θα αντιστοιχηθεί την κενή αντλία
4.8.9 μειώστε τα ηλεκτρονικά συστατικά όσο το δυνατόν περισσότερο στο κιβώτιο γαντιών, και τα μέρη με τον ηλεκτρικό έλεγχο πρέπει να έχουν την αντιεκρηκτική και αντιδιαβρωτική λειτουργία προστασίας
4.8.10 αντικατάσταση των μερών εξοπλισμού για την εύκολη λειτουργία στο κιβώτιο γαντιών
4.8.11 η συσκευή έχει ένα φως δεικτών τρεις-χρώματος στην ανώτερη αριστερή γωνία, η οποία μπορεί να επιδείξει τη θέση συσκευών
4.8.12 ο εξοπλισμός θα συνδεθεί με το κιβώτιο γαντιών (συγκεκριμένες απαιτήσεις της σωλήνωσης, του κυκλώματος, της διεπαφής, κ.λπ.)
4.8.13 απαιτήσεις διαμόρφωσης εξοπλισμού: η οθόνη αφής του εξοπλισμού θα είναι kunlun εμπορικό σήμα tongtai, και το PLC θα είναι OMRON, η Mitsubishi ή panasonic εμπορικό σήμα. Πνευματικά συστατικά που χρησιμοποιούν SMC.
5. Συνθήκες εργασίας του εξοπλισμού
5.1 παροχή ηλεκτρικού ρεύματος: τριφασικό σύστημα πέντε-καλωδίων: μονοφασικό AC220V, σειρά διακύμανσης τάσης: ± 10%
5.2. Συμπιεσμένος αέρας: 0.4-0.6mpa
5.3 περιβαλλοντική θερμοκρασία: 20-35℃
5.4. Σχετική υγρασία: 30-55% ωρ.
5.5 δεν υπάρχει κανένα διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην περιοχή.
6. Εισαγωγή οργάνωσης
Αριθ. | Τμήματα εξοπλισμού | Όνομα μερών | κατασκευαστής |
1 | Χύστε τα όργανα | Η μηχανή | Λέσχη βουνών της Ιαπωνίας |
κύλινδρος | Ιαπωνία SMC | ||
2 | Ηλεκτρονικός λέει | PuRuiXun | |
3 | Ζυγίζοντας μηχανισμός | Μηχανή κώδικα φραγμών | |
4 | Μηχανισμός ανίχνευσης κώδικα φραγμών | Δεξαμενή απομονωτών | Ze cheng |
5 | Δεξαμενή απομονωτών εγχύσεων | Κενή αντλία | |
6 | Κενό σύστημα | Βαλβίδα σωληνοειδών | Το tico |
7 | PLC | Ιαπωνία omron | |
8 | Διακόπτης κουμπιών ώθησης | Εισαγόμενα συστατικά | |
9 | Οθόνη αφής | Πέρασμα Kunlun ty | |
10 | Άλλα ανταλλακτικά | Το επίπεδο ποιότητας των προϊόντων δεν είναι χαμηλότερο από τα εθνικά πρότυπα |
5. Υποχρέωση συνεργασίας
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
