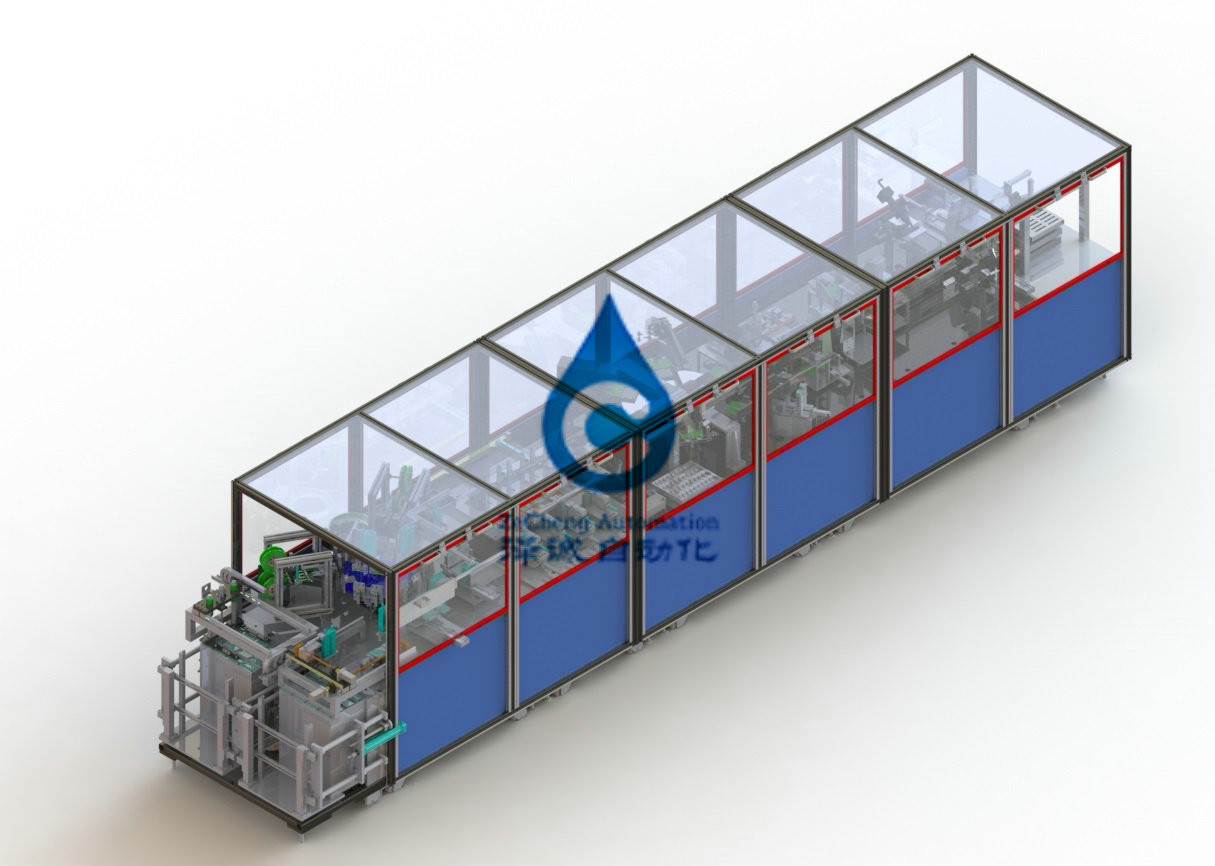

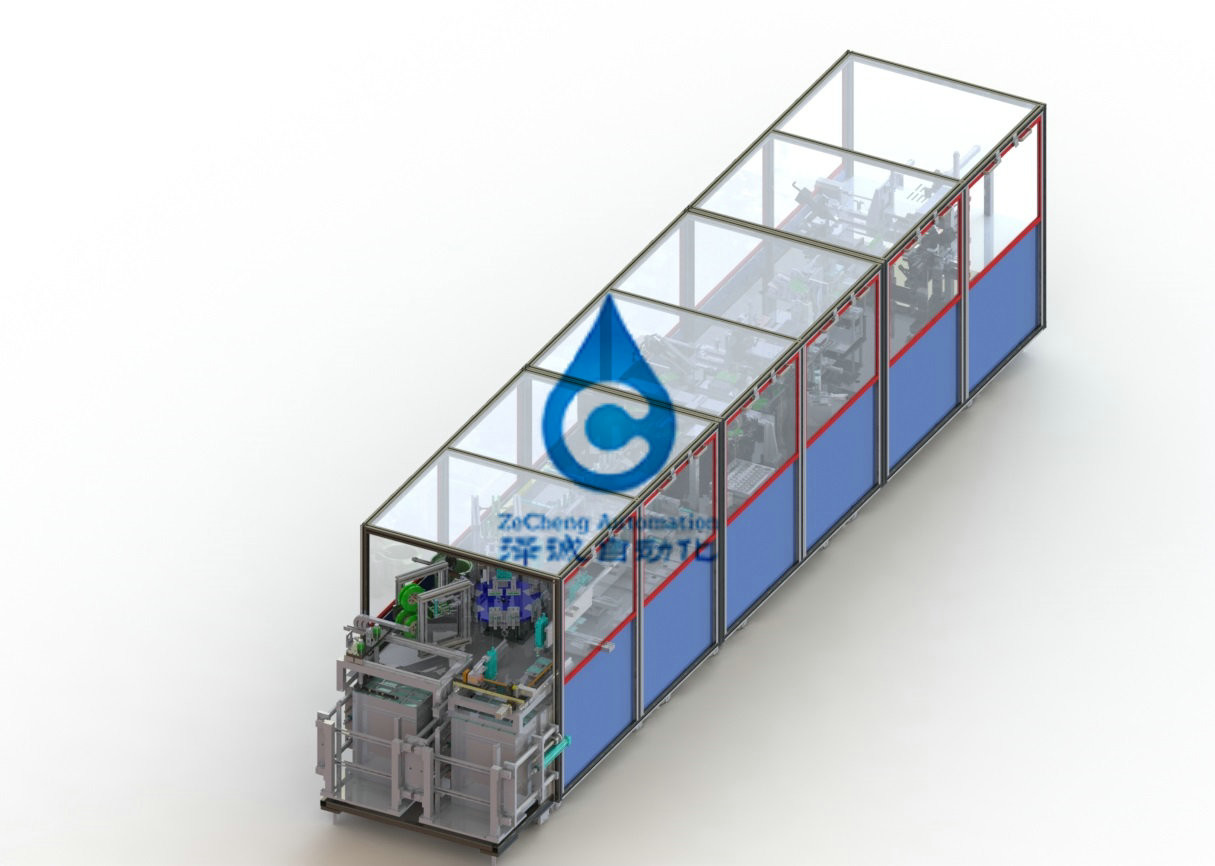

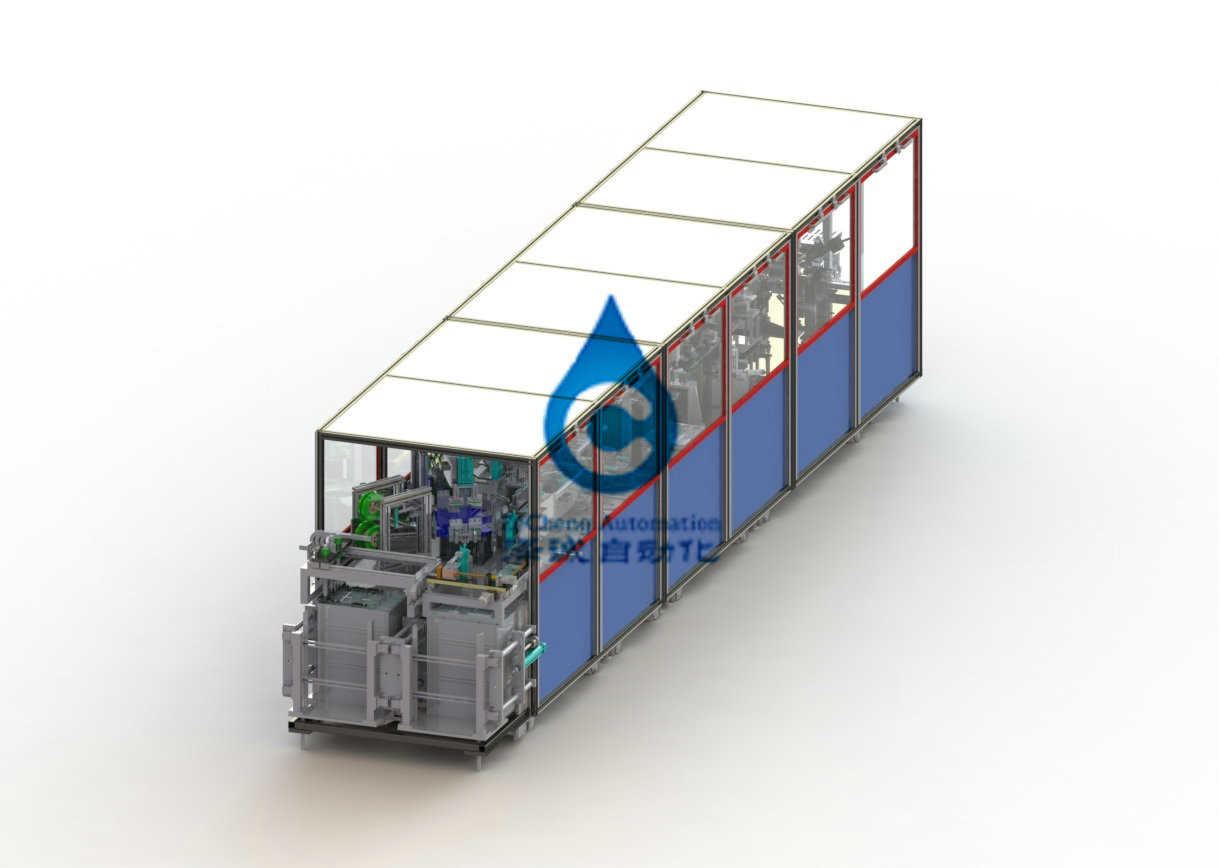

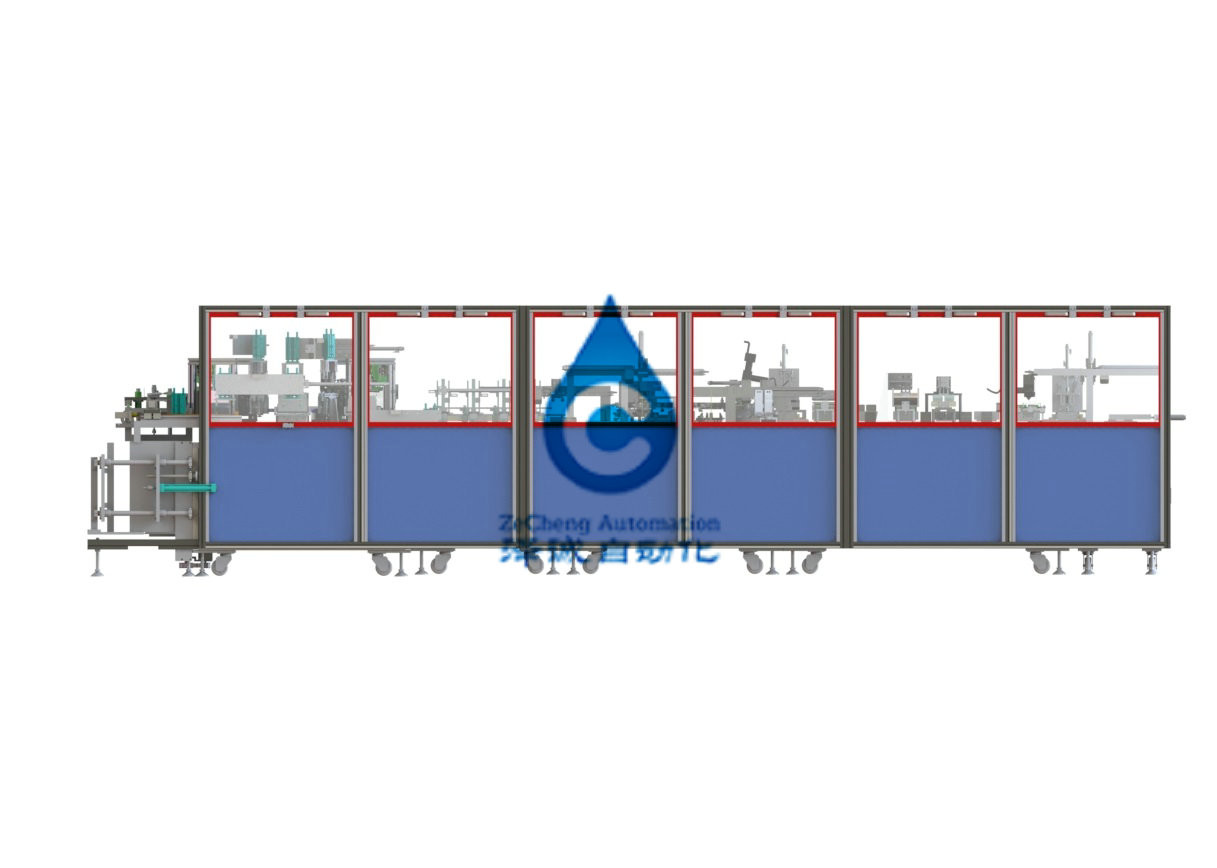

Ψηφιακή γραμμή παραγωγής μπαταριών λίθιου

Απαιτήσεις σχεδίου για την πλήρως αυτόματη τετραγωνική γραμμή συνελεύσεων μπαταριών

1.1. Αυτό το σχέδιο είναι βασισμένο στις απαιτήσεις συνελεύσεων μπαταριών που παρέχονται από * * * τη Co. μπαταριών, ΕΠΕ, και σχεδιάζει την τετραγωνική αυτόματη γραμμή παραγωγής μπαταριών τύπων.

1.2. Απαιτήσεις ικανότητας γραμμών παραγωγής: ολόκληρη η ταχύτητα παραγωγής της αυτόματης γραμμής συνελεύσεων μπαταριών είναι για 25PPM

1.3. Εφαρμόσιμο μέγεθος μπαταριών: μήκος μπαταριών: 36 ~ 80mm, πλάτος μπαταριών: 30 ~ 70mm, πάχος μπαταριών: 3.0 ~ 10mm

1.4. Διαδικασία παραγωγής συνελεύσεων μπαταριών: από τη σίτιση πρώτης ύλης στο κτύπημα επάνω - τοποθετώντας επανειλημμένα το ευθύ αυτί πόλων - κολλήστε την ταινία για να καλύψετε το στόλισμα, τις πλαστικές τσάντες και το κεφάλι για να κτυπήσει την απαλοιφή - σίτιση μπαταριών - κατώτατη κόλλα - στο κοχύλι - στερέωση προσδιορισμού θέσης και κοπή εξαιρετικά αυτί στο αυτί της υπερηχητικής συγκόλλησης πιάτων κάλυψης, αντίσταση που ενώνει στενά 1-2 - εκτατή δοκιμή - αντίστροφη σίτιση συγκόλλησης αντίστασης στην εξομάλυνση πιάτων κάλυψης, κάμπτοντας τα αυτιά πόλων στο φραγμό για να βραχυκυκλώσει τη δοκιμή, συγκόλληση σημείων λέιζερ, μπαταρία.

1.5. Σύστημα ελέγχου: το σύστημα αποτελείται από τέσσερα σύνολα, συμπεριλαμβανομένου ενός συστήματος συσκευασίας στολισμάτων, ένα σύστημα κόλλα--Shell, ένα σύστημα επιθεώρησης αυτιών πόλων και συγκόλλησης, και το κάμπτοντας και σφραγίζοντας σύστημα πόλων αυτιών. Κάθε ένας έθεσε του συστήματος ελέγχεται ανεξάρτητα από το PLC.

1.6. Τετραγωνικός εξοπλισμός τμημάτων γραμμών συνελεύσεων μπαταριών αυτόματος:

2. Ενεργειακό μέσο

δύναμη του 2.1.6.1

το 2.1.6.1 .1 στιγμιαία αλλαγή της αντίθετος-φάσης τάσης AC230V± 10%

το 2.1.6.1 .2 συχνότητες 50 Hz + 1 Hz

αέρας του 2.1.6.2

το 2.1.6.2 .1 πίεση 0.5mpa 5kgf/cm2

το 2.1.6.2 .2 κυκλοφορία 10 λ/λ

2.2. Τοποθετώντας σε στρώματα μηχανή

2.2.1. Απαιτήσεις σχεδίου

2.2.1.1. Η μηχανή είναι κατάλληλη για το λάστιχο της τετραγωνικής μπαταρίας τύπων με την καλά ταινία και το στόλισμα.

2.2.1.2. Ροή διαδικασίας: χρεώνοντας το ηλεκτρικό κύτταρο → που ταΐζει το κοχύλι συγχρόνως → αργιλίου που ντύνει το συγκολλητικό προσδιορισμό θέσης → στερέωσης → που τοποθετεί το κοχύλι → αργιλίου που ταΐζει τη σίτιση → κοχυλιών (που ωθούνται τρεις φορές).

2.2.1.3. Χαρακτηριστικά γνωρίσματα: το κοχύλι καθοδηγείται μέσω ενός οδηγού χοανών. Στην ώθηση κοχυλιών τρεις φορές, πρώτες τις δύο για την ώθηση στερέωσης, τελευταία για την άμεση ώθηση. Το κοχύλι φορτώνεται από να περπατήσει το περιοδικό διπλός-θέσης.

2.2.1.4. Το μήκος του συγκολλητικού εγγράφου για το αριστερό και τις δεξιά πλευρές αφότου κολλιέται ο πυρήνας ρόλων είναι L4: 0,2 ~ 1mm

2.2.1.5. Οι δύο πλευρές του εξελίκτρου είναι συμμετρικές, με μια απόλυτη διαφορά 0 ~ 3mm

2.2.1.6. Το έγγραφο διαφραγμάτων δεν μπορεί να βγαλθεί στον πυρήνα αφότου κολλιέται ο πυρήνας ρόλων (το έγγραφο διαφραγμάτων κάμπτεται στο εσωτερικό του πυρήνα ρόλων χωρίς έκθεση του διαφράγματος)

2.2.1. 7. Το κομμάτι και το διάφραγμα πόλων δεν θα βλαφθούν αφότου κολλιέται ο πυρήνας ρόλων

το 2.2.1.8 κατά είσοδο του κοχυλιού, πρέπει το να υπάρξει ένα αυλάκι οδηγών μεταξύ του πυρήνα σπειρών και του στόματος κοχυλιών

2.2.1.9. Τα θετικά και αρνητικά αυτιά πυρήνων σπειρών δεν κάμπτουν κατά τη διάρκεια της διαδικασίας την κατώτατη κόλλα και το κοχύλι

το 2.2.1.10 μετά από να εισαγάγει το κοχύλι, τη γωνία μεταξύ του πυρήνα σπειρών και την πλευρά του κοχυλιού είναι ≤ 50

2.2.1.11. Η απόσταση μεταξύ του κουλουριάζοντας πυρήνα και του εσωτερικού τοίχου του κατώτατου σημείου κοχυλιών μετά από να εισαγάγει το κοχύλι θα είναι L3: 0.5±0.2mm

2.2.1.12. Η απόσταση μεταξύ του πυρήνα σπειρών και των δύο ακρών του κοχυλιού L1 και L2 απαιτεί: ≥0.1mm

2.2.1.13. Η διαφορά της απόστασης μεταξύ του πυρήνα εξελίκτρων και της άκρης του κοχυλιού | l1-l2 | ≦1.5mm

2.2.1.14. Αφότου εισάγει ο πυρήνας σπειρών το κοχύλι, μπορεί αυτόματα να εξετάσει την απόσταση μεταξύ της έκθεσης του αρνητικού αυτιού και του στόματος κοχυλιών, και να καθορίσει ΕΝΤΆΞΕΙ ή του NG

2.2.1.15. Ποσοστό ≥ 99,8% προσόντων παραγωγής

2.2.1.16. Παραγωγή ≥ 95% παραγωγής.

2.2.1.17. Ο χρόνος λειτουργίας του προτύπου μετατροπής δεν πρέπει να υπερβεί 30min

Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
