1, το σχεδιάγραμμα

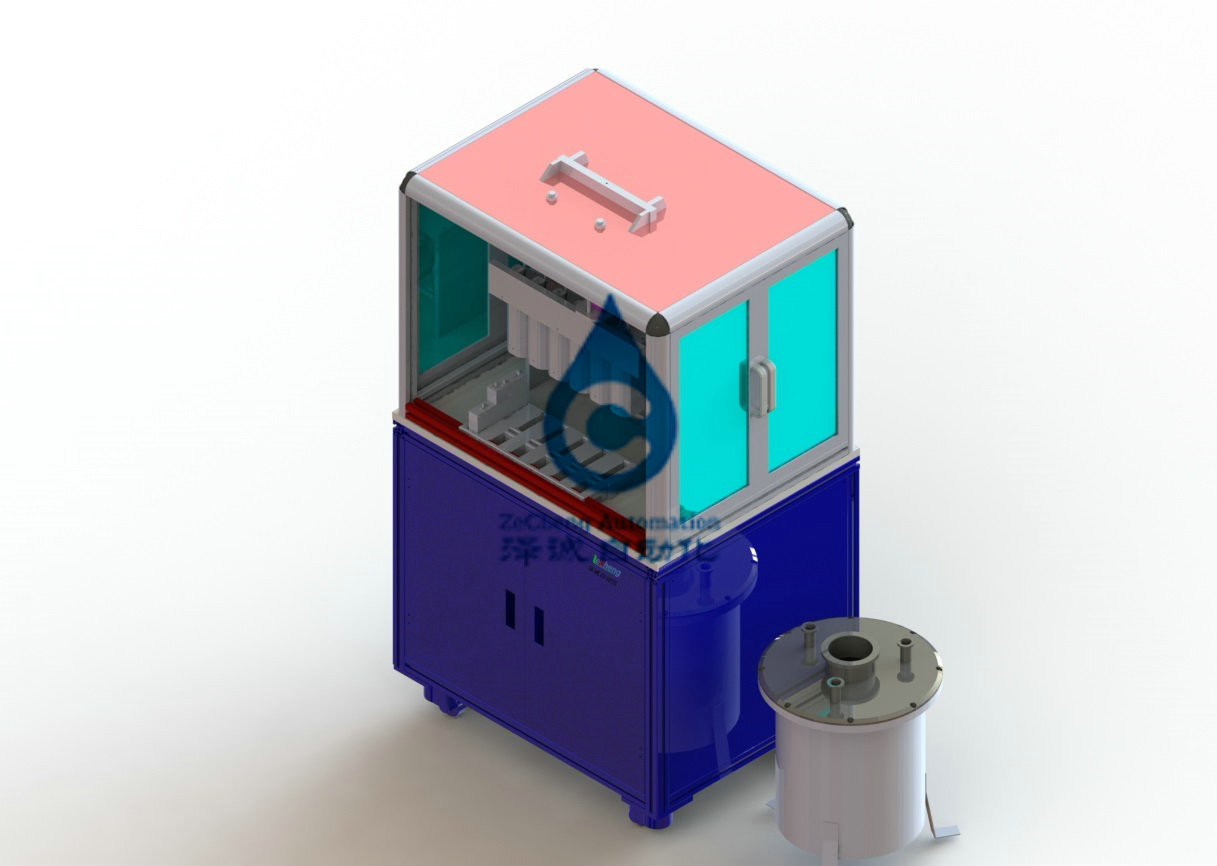

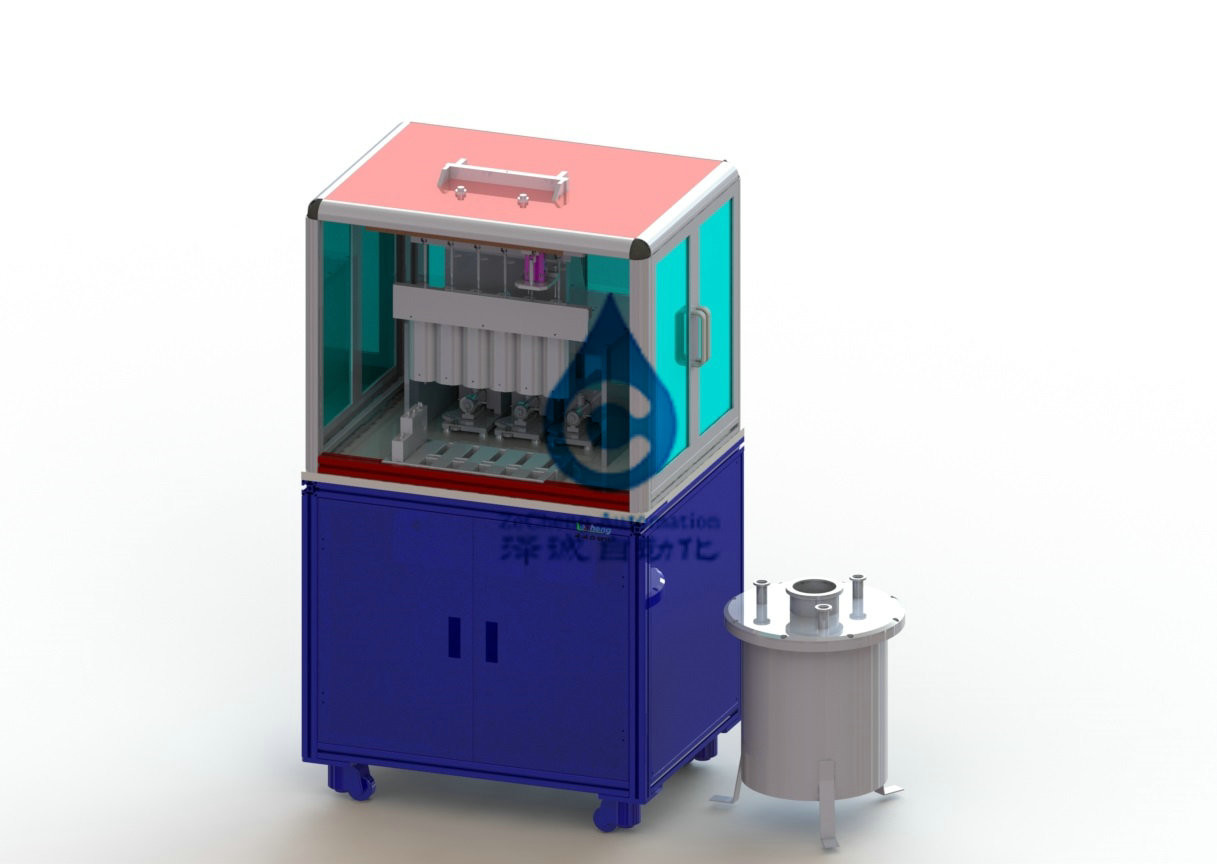

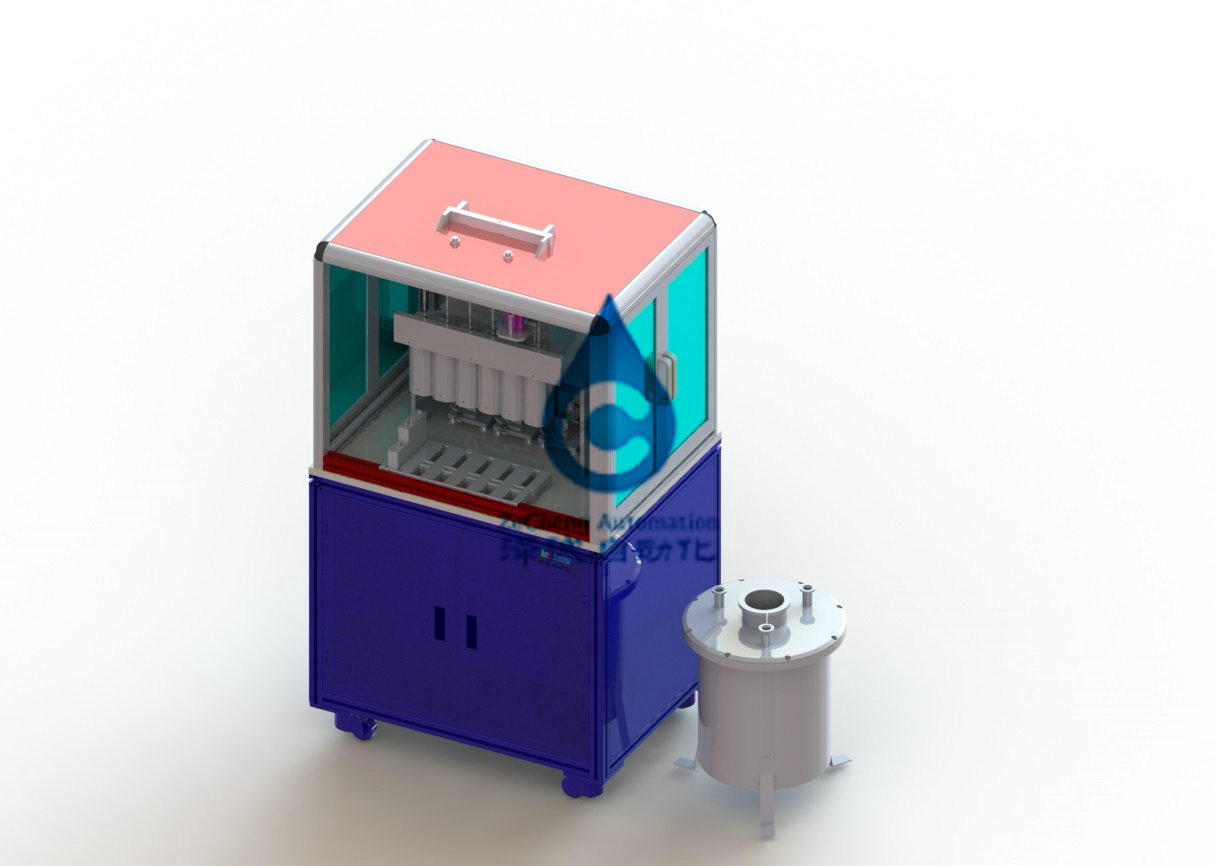

Η συσκευή είναι κατάλληλη για την ημιαυτόματη υγρή έγχυση των μπαταριών. Η υγρή βελόνα εγχύσεων τίθεται με το χέρι στον υγρό λιμένα εγχύσεων στη δεξαμενή κρύπτης, και το υγρό εγχέεται με τον τρόπο της αναρρόφησης, της αυτόματης κενής εξαγωγής και της αυτόματης πίεσης.
2. Πρώτες ύλες και συστατικά
1. Μέγεθος προϊόντων:
Το πρότυπο μπαταριών | W | Λ | Χ | H1 (στήλη Α) | S (απόσταση μεταξύ της στήλης πόλων και του λιμένα εγχύσεων) |
Μονάδα: χιλ. | |||||
2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. Απαιτήσεις και παράμετροι διαδικασίας
3.1. Το δείγμα σκουπίζεται με ηλεκτρική σκούπα πρώτα και εγχέεται έπειτα με το υγρό, κατόπιν εγχυσμένος με το υγρό μιά φορά, και έπειτα το κενό και την πίεση τοποθετείται διαδοχικά μετά από την έγχυση. Η συνέπεια απορρόφησης είναι καλή, η ομοιομορφία είναι καλή, η αποδοτικότητα είναι υψηλή, η ακρίβεια είναι υψηλή, και η λειτουργία είναι κατάλληλη και αξιόπιστη.
3.2. Υγρή διαδικασία εγχύσεων: μπαταριών κενή εξαγωγής → ποσοτική υγρή έγχυση → αντλιών εγχύσεων ακρίβειας υγρή στο κενό κράτος μπαταριών, την εισροή ηλεκτρολυτών και την αυτόματη πίεση απορρόφησης →, χαμηλός κενός εναλλάσσομαι στατικός
3.3. Ο υγρός όγκος 0-200g εγχύσεων μπορεί να ρυθμιστεί
3.4. Ακρίβεια ±0.5% έγχυσης
3.5. Υγρή αποδοτικότητα εγχύσεων: 2ppm (η πραγματική αποδοτικότητα καθορίζεται σύμφωνα με το ποσό υγρού που εγχέεται και του κενού χρόνου)
3.6 υγρός όγκος εγχύσεων CPK > 1,3
4. Απαιτήσεις εξοπλισμού
4.1. Έχει τις λειτουργίες της κενής άντλησης, ποσοτική έγχυση ηλεκτρολυτών και η διατηρημένη σταθερή ατμοσφαιρική πίεση γρήγορη έγχυση, της οποίας η λειτουργία της διατηρημένης σταθερή ατμοσφαιρική πίεση γρήγορης έγχυσης μπορεί να επιλεχτεί και η πίεση μπορεί να τεθεί
4.2. Η ελάχιστη κενή διάμετρος σωλήνων δεν θα είναι λιγότερο από 12mm, και ο κύριος σωλήνας δεν θα είναι λιγότερο από 25mm
4.3 ο κενός σωλήνας είναι μόνο σε επαφή με το προϊόν, όχι το μέρος ηλεκτρολυτών.
4.4 απαιτήσεις λειτουργίας: χειρωνακτική σίτιση εξοπλισμού, ευθυγράμμιση της υγρής τρύπας εγχύσεων, αυτόματη κενή άντληση, υγρή έγχυση, χειρωνακτική σίτιση μετά από την υγρή έγχυση.
4.4.1 χειρωνακτική σίτιση εξοπλισμού και υγρή ευθυγράμμιση τρυπών εγχύσεων: η διαδικασία λειτουργίας υιοθετεί τον προσδιορισμό θέσης σχεδίασης, ο οποίος δεν μπορεί να προκαλέσει τη ζημία στην εμφάνιση μπαταριών και την υγρή τρύπα εγχύσεων
4.4.2 αυτόματη κενή έγχυση:
4.4.3 η ακριβής μετρώντας αντλία χρησιμοποιείται για την υγρή έγχυση μπαταριών. Το υγρό ποσό εγχύσεων είναι διευθετήσιμο από 0g σε 200g, και η υγρή ακρίβεια εγχύσεων είναι εγγυημένη για να είναι ±0.5%.
4.4.4 ο κενός βαθμός που επιτυγχάνεται πριν από την υγρή έγχυση μπορεί να επιλεχτεί, με 20~1000Pa προαιρετικό.
4.4.5 κανέναν ηλεκτρολύτη δεν θα ψεκαστεί ή θα διαρρεύσουν κατά τη διάρκεια της υγρής έγχυσης.
4.4.6 διευθετήσιμος μόνιμος χρόνος: προκειμένου να μειωθεί ο χρόνος εγχύσεων, η συσκευή διατηρεί τη λειτουργία της γρήγορης διατηρημένης σταθερή ατμοσφαιρική πίεση έγχυσης.
4.4.7 χειρωνακτική απαλοιφή μετά από την υγρή έγχυση: απλός και κατάλληλος για τη φόρτωση και την εκφόρτωση.
4, συνθήκες εργασίας του εξοπλισμού
4.1 παροχή ηλεκτρικού ρεύματος: μονοφασικό AC220V, σειρά διακύμανσης τάσης: ± 10%
4.2. Συμπιεσμένος αέρας: 0.4-0.6mpa
4.3. Περιβαλλοντική θερμοκρασία: 20-35℃
4.4. Σχετική υγρασία: 30-55% ωρ.
4.5 δεν υπάρχει κανένα διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην περιοχή.
