Μεγάλος κυλινδρικός κυττάρων υγρός εγχύσεων ανιχνευτής διαρροών πίεσης μηχανών διαφορικός
1, όνομα εξοπλισμού και τεχνικές παράμετροι

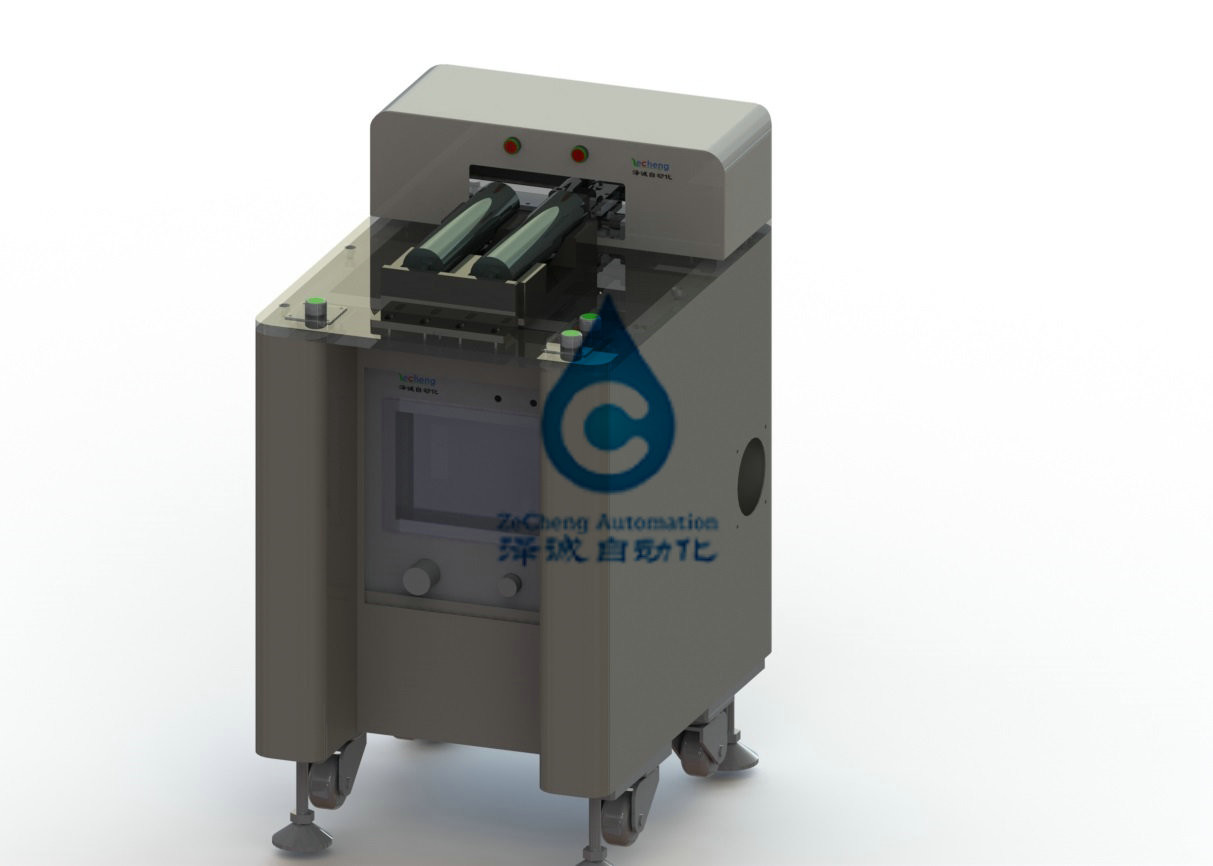

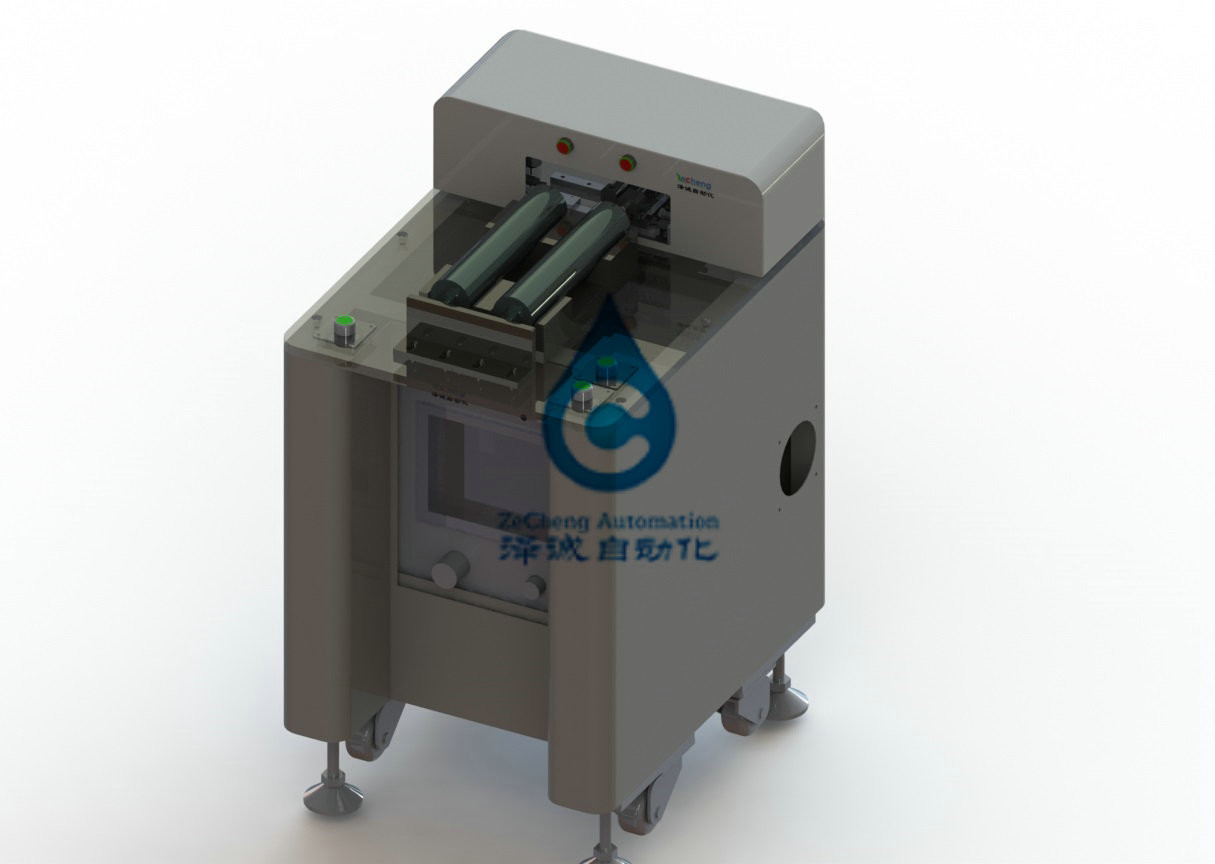

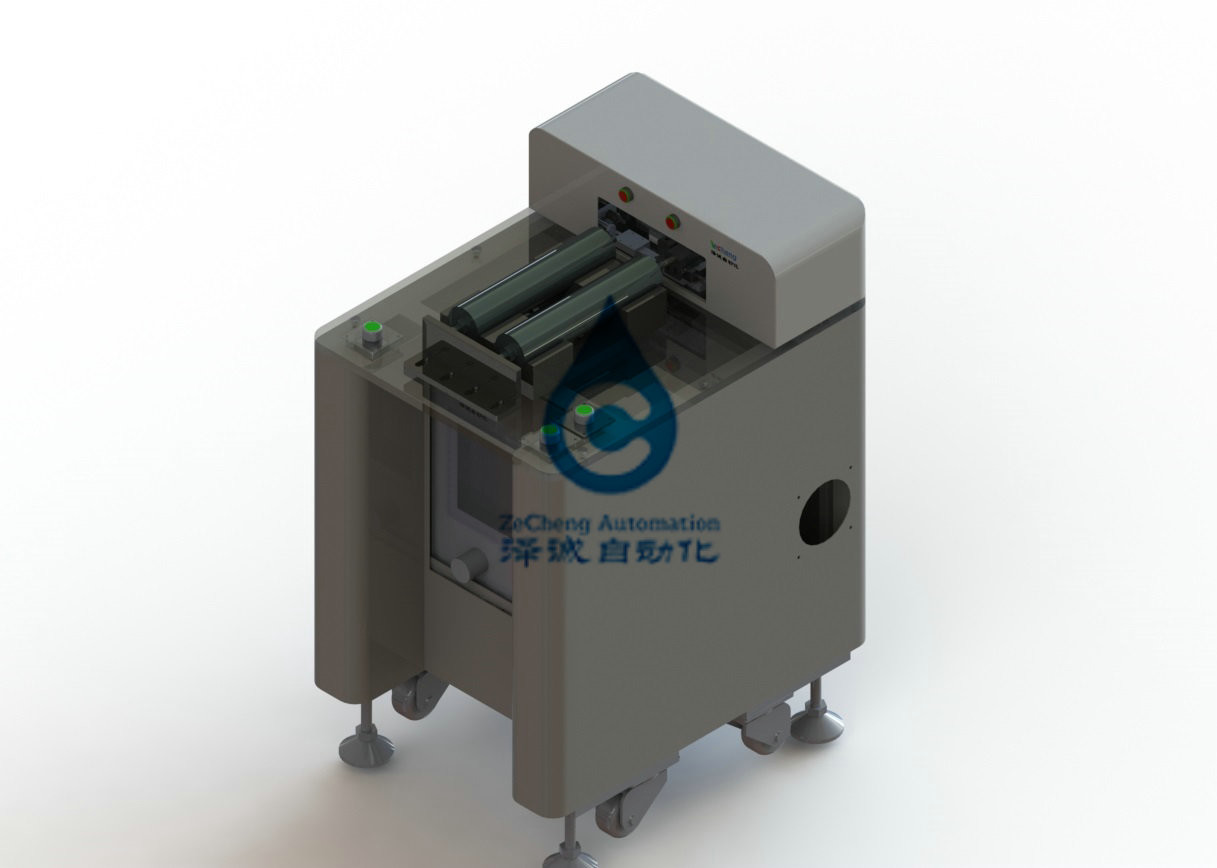

1.1, μηχανή ανίχνευσης διαρροών, αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για την ανίχνευση σφράγισης μετά από το κοχύλι συγκόλλησης λέιζερ των διάφορων κυλινδρικών μπαταριών. Υιοθετεί την αρχή της ανίχνευσης πίεσης διαφορικού θετικής πίεσης ή αρνητικής πίεσης και ανιχνεύει εάν υπάρχει διαρροή από τη διαρροή ποσό. Το εξωτερικό χρώμα του εξοπλισμού είναι θερμό γκρίζο 1C (διεθνές πρότυπο).
1.2 εξετάστε το μέγεθος προϊόντων
|
|
Πάχος (χιλ.) |
Πλάτος (χιλ.) |
Ύψος (χιλ.) |
|
Παραγωγή |
20 |
100 |
142 |
Σημείωση: η συσκευή υποστηρίζει τη μετατροπή των προτύπων μπαταριών με τη σειρά πάχους 2025mm, το πλάτος 90100mm και το ύψος 130170mm
1.3 τεχνικές παράμετροι
|
ΣΤΟΙΧΕΙΟ |
|
|
|
1 |
αποδοτικότητα |
≥17PPM (εξαρτάται από τον κενό χρόνο, την αποδοτικότητα 2 γραμμών) |
|
2 |
Δύναμη |
0.9KW |
|
3 |
Περίληψη (L*W*H) |
1700*500*1800 |
|
4 |
Τρόπος δοκιμής διαρροών |
Διαφορικό αρνητικής πίεσης |
|
5 |
Πίεση δοκιμής διαρροής |
-90-0KPa |
|
6 |
Ακρίβεια δοκιμής διαρροής μέτρου |
10Pa |
|
7 |
Σειρά τάσης δοκιμής βραχυκυκλώματος |
DC200600V±2% |
|
8 |
Αντίσταση δοκιμής βραχυκυκλώματος |
100K-10MΩ |
|
9 |
Ακρίβεια δοκιμής βραχυκυκλώματος |
±5% |
2, χαρακτηριστικά απόδοσης
2.1 η μηχανή είναι κατάλληλη για την ανίχνευση διαρροής αρνητικής πίεσης και τη δοκιμή βραχυκυκλώματος της τετραγωνικής αργιλίου κοχυλιών μπαταρίας δύναμης λίθιου ιονικής.
2.2 αρχή εργασίας της ανίχνευσης διαρροών: η σφραγισμένη αίθουσα χρησιμοποιείται για τη δοκιμή αρνητικής πίεσης υπό τον όρο της διαφοράς πίεσης μεταξύ του εσωτερικού και του εξωτερικού. Εάν το κοχύλι αργιλίου έχει τη φτωχή συγκόλληση και τη μικρή διαρροή, η ακρίβεια ανίχνευσης μπορεί να φθάσει σε 1Pa μέσω του αισθητήρα πίεσης ακρίβειας.
2.3 δοκιμή βραχυκυκλώματος: τάση δοκιμής ελεγκτών βραχυκυκλώματος για DC200-600 - το β, διευθετήσιμη αντίσταση για 100-10 μ Ω, και με μια δοκιμή μετά το πέρας της απαλλαγής της ανόδου και του κοχυλιού είναι λειτουργία.
2.4 εντοπίστε και στερεώστε 4 μπαταρίες συγχρόνως, και διευθύνετε την ανίχνευση διαρροής και τη δοκιμή βραχυκυκλώματος συγχρόνως.
2.5 ο χειριστής θα αφαιρέσει αυτόματα την αναρμόδια δοκιμή (συμπεριλαμβανομένης της ανίχνευσης διαρροής και να βραχυκυκλώσει τη δοκιμή της αναρμόδιας ενιαίας μπαταρίας) στο κιβώτιο αποβλήτων.
5, περιβάλλον χρήσης προϊόντων
5.1 συμπιεσμένος αέρας: 0,4 ~ 0.6mpa (4-6kgf/cm2), το ποσοστό ροής συμπιεσμένου αέρα είναι 10L/min, και το ποσοστό χρησιμοποίησης είναι 50%.
5.2 περιβαλλοντική θερμοκρασία: 20 ~ 35℃.
5.3 σχετική υγρασία: 5 ~ 55% ωρ.
5.4 παροχή ηλεκτρικού ρεύματος: AC220V, μονοφασικό Η διακύμανση τάσης είναι λιγότερο από ±10% Παροχή ηλεκτρικού ρεύματος: 1KVA.
5.5 πίεση δοκιμής: 20-200kpa
