Υψηλή αυτόματη μπαταρία μηχανών εγχύσεων παραγωγής υγρή που αναμιγνύει το σύστημα 220V
Ζύγισμα και σύστημα επεξεργασίας κατά δεσμίδες (μίξη της ανόδου μπαταριών λίθιου και υλικά καθόδων, ηλεκτρονικό ζυγίζοντας σύστημα επεξεργασίας κατά δεσμίδες, πλήρως αυτόματη επεξεργασία κατά δεσμίδες της μπαταρίας λίθιου)
παράμετρος
Ικανότητα συστατικών: 5T/h
Ακρίβεια των συστατικών: 0,2%
Μέγιστο συστατικό: 1000KG
Χαρακτηριστικό υλικό
Σύστημα συνδυασμού Ze cheng αυτόματο, μαλακά μαγνητικά μαγνητικά υλικά που αναμιγνύει το υλικό σύστημα, τριαδικό υλικό μπαταριών λίθιου που αναμιγνύει το υλικό, PVC που ζυγίζει αναμιγνύοντας το υλικό, υλικό σύστημα μίξης δέρματος, υγρές πρώτες ύλες που ζυγίζει αναμιγνύοντας το υλικό, που ντύνει το υλικό που αναμιγνύει το σύστημα, λίπασμα του BB που ζυγίζει το υλικό σύστημα μίξης, λαστιχένιο αυτόματο υλικό σύστημα μίξης, φυλλώδες λίπασμα που αναμιγνύει το σύστημα, πρόσθετο υλικό σύστημα μίξης, ζυγίζοντας σύστημα επεξεργασίας κατά δεσμίδες τροφών, ζυγίζοντας γραμμή λιπάσματος με τη μίξη της πρώτης ύλης
Τα χαρακτηριστικά
Η επεξεργασία κατά δεσμίδες ζυγίσματος χρησιμοποιείται ευρέως στη χημική βιομηχανία, το χάλυβα, το σιτάρι, την αποβάθρα και άλλες βιομηχανίες. Με τη βελτίωση της αυτοματοποίησης εργοστασίων, το αυτόματα ζύγισμα και το σύστημα επεξεργασίας κατά δεσμίδες έχουν την αξιοπιστία, τη σταθερότητα και την ανιχνευσιμότητα εκθέσεων, η οποία αντικαθιστά την παραδοσιακή χειρωνακτική λειτουργία και αποβάλλει την οικονομική απώλεια που προκαλείται από τη λανθασμένη λειτουργία. Επομένως, ζυγίζοντας και επεξεργαμένος κατά δεσμίδες διαδραματίζει έναν εξαιρετικά σημαντικό ρόλο στη διαδικασία παραγωγής.
Σύνθεση της επεξεργασίας κατά δεσμίδες του συστήματος
1. Σύστημα παράδοσης πρώτης ύλης (που εξοπλίζεται συνήθως με το τσάντα-άνοιγμα του σταθμού, τσάντα-άνοιγμα του σταθμού για τις μικρές τσάντες 25kg, ή του σταθμού τσάντα-ανοίγματος για τις τσάντες τόνου)
υλικό μεταβιβάζοντας σύστημα 2 (1 κενή ανυψωτική μηχανή 3 κάδων σίτισης αρνητικής πίεσης 2 πνευματικής μεταβίβασης θετικής πίεσης που ταΐζει την αλυσίδα 4 σωλήνων που ταΐζει)
3. Σύστημα δοχείων αποθήκευσης (καθορίστε το υλικό και τον όγκο του δοχείου αποθήκευσης σύμφωνα με τον τύπο πρώτων υλών, υλικών ιδιοτήτων και αναλογίας, κ.λπ.)
Σύστημα επεξεργασίας κατά δεσμίδες (τύπος: μέθοδος αύξησης, μέθοδος απώλειας βάρους μείωσης. Μεταβίβαση: ζώνη, βίδα, δόνηση, κ.λπ.)
5. Προς τα κάτω αναμίκτης (κωνικός αναμίκτης, αναμίκτης δίσκων)
1. Λειτουργίες εξοπλισμού
Αυτός ο εξοπλισμός ολοκληρώνει κυρίως την μπαταριών θετική (αρνητική) αυτόματη σίτιση σκονών πόλων υλική, αυτόματο ζύγισμα, αυτόματη μίξη, το μικτό υλικό φορτώνεται αυτόματα στο αυτοκίνητο μεταφορών, κοσκινισμένα μόρια που φορτώνονται αυτόματα στα βαρέλια.
2, υλικές παράμετροι:
2.1. Θετικά υλικά: Συνολικός χρόνος σίτισης όλων των υλικών: 15 λεπτά.
2. 2.2 αρνητική batch materialEach: Συνολικός χρόνος σίτισης όλων των υλικών: 10 λεπτά
3. Το τεχνικό proposalArtificial υλικό βαρέλι ανέφερε την κενή μηχανή σίτισης (ή τον τροφοδότη βιδών) κατωτέρω, το άχυρο στον τη Φ.Π.Α, διακόπτης έναρξης, κενή μηχανή σίτισης μέσω της αναρρόφησης αρνητικής πίεσης στα υλικά βαρέλια σίτισης, βαρέλια κάτω από το ζυγίζοντας αισθητήρα, που ανιχνεύουν το συνολικό βάρος W1, κατά ρύθμιση του Α υλική ανάγκη να προστεθεί το υλικό βάρους W2, εξοπλισμός, αυτόματος υπολογισμός του υλικού βάρους βαρελιών W3 = W1, W2, βίδα που μεταβιβάζει τη συσκευή που οδηγήθηκε από την περιστροφή σερβο μηχανών, το υλικό στα βαρέλια ανακατώματος Α, όταν φθάνει το βάρος στο W3, σερβο μηχανή στη στάση, βαλβίδα Φ.Π.Α που αποκλείεται. (το υλικό Β έχει την ίδια αρχή)
Κονιοποιήστε το Α, Β στο στάδιο της φόρτωσης, ανακατώνοντας περιστροφή μηχανών βαρελιών, άρχισε να ανακατώνει, μετά από να αναμίξει, να σταματήσει, με τη βοήθεια του ζυγίζοντας αισθητήρα χοανών τεσσάρων σκονών που αισθάνεται το υλικό βάρος W1 σκονών, τη χοάνη όταν οδηγεί η θέτοντας ανάγκη στη σίτιση του μικρού υλικού αυτοκινήτων, συν τον αυτόματο υπολογισμό εξοπλισμού βάρους W2 του υλικού βάρους βαρελιών W3 = W1, W2, σερβο μηχανή τη βίδα που μεταβιβάζει τη συσκευή για να περιστραφεί, υλικό στο μίγμα για να ανακατώσει τα βαρέλια, όταν φθάνει το βάρος στο W3, σερβο μηχανή στη στάση, βαλβίδα Φ.Π.Α που αποκλείεται. Η μεταβιβάζοντας σκόνη προστίθεται στη δομένος οθόνη, μέσω της οποίας τα μεγάλα μόρια είναι χωρισμένα και τροφοδοτημένα το συλλέγοντας κύλινδρο. Η καλυμμένη σκόνη τροφοδοτείται το ακόλουθο υλικό καροτσάκι
3.1. Κενή μηχανή σίτισης
Χρησιμοποιώντας την αρχή του κενού, η σκόνη μεταφέρεται στη συσκευή μίξης στο δεύτερο όροφο. Η μεταβιβάζοντας ικανότητα του εξοπλισμού είναι 6000KG/H. Η χοάνη ismadeof304stainlesssteel.
3.2 μηχανισμός χοανών σίτισης
Αποτελείται κυρίως από το πλαίσιο υποστήριξης, τη χοάνη και το ζυγίζοντας αισθητήρα. Μίξη της δεξαμενής στη χοάνη, φιαγμένη από αντανακλημένο ανοξείδωτο. Τέσσερις γωνιακοί ζυγίζοντας αισθητήρες υποστήριξης, κάθε ένας με ένα μέγιστο βάρος 100Kg.
3.2 σκόνη που μεταβιβάζει το μηχανισμό
Η σερβο μηχανή οδηγεί τη μεταβιβάζοντας βίδα για να μεταφέρει τη σκόνη έξω. Η ειδικά σχεδιασμένη διαμορφωμένη λεπίδα βίδα δράκων υιοθετείται για να μεταφέρει τη σκόνη έξω μέσω της περιστροφής της σερβο μηχανής.
3.4. Κινητό αυτοκίνητο
Ανεξάρτητα κινήστε το καροτσάκι, χρησιμοποιώντας το υλικό καροτσάκι μηχανών σκονών τσαντών, ώθηση καροτσακιών σε ισχύ, ανοίγει τη τοπ κάλυψη, πιέζει το κουμπί έναρξης, αυτόματη σίτιση.
3.5. Ανοίξτε τη σακούλα στην εφεδρεία:
SWDS800 ο χειρωνακτικός σταθμός εκφόρτωσης είναι ένας εξοπλισμός τσάντα-ανοίγματος ότι η εκκένωση του υλικού στο σταθμό εκφόρτωσης μετά από την τσάντα είναι σπασμένη με το χέρι.
Ο χειριστής τοποθετεί την τσάντα στο υποστήριγμα και την ωθεί στο πλέγμα. Έπειτα, ο χειριστής θα κόψει μια κάθετη τρύπα στην τσάντα, και θα χύσει την τσάντα τινάγματος για να την καταστήσει κενή, το υλικό από τη δύναμη στη χοάνη. Το ενσωματωμένο αέρας-οδηγημένο φίλτρο συλλεκτών σκόνης μπορεί να συλλέξει τη σκόνη που παράγεται στο στάδιο της εκκένωσης της υλικής τσάντας. Για τα σχετικά πρότυπα φίλτρων σκόνης, το φίλτρο καθαρίζεται από την αντίστροφη έγχυση συμπιεσμένου αέρα. Η σκόνη έπεσε πίσω στη χοάνη.
Δακτυλογραφήστε το αριθ. : SWDS800
Βάρος εκφόρτωσης: 10~50kg/τσάντα
● ταχύτητα εκφόρτωσης: 80~160bags/h
● τομέας διήθησης: 9m
● ακρίβεια διήθησης: 2um
● κατανάλωση αέρα: 0.5m
3.7 καθολικός θραυστήρας
Η μηχανή χρησιμοποιείται ευρέως για τη συντριβή πολλών ειδών μικρού φραγμού, λουρίδας και κοκκωδών μέσων και χαμηλών υλικών σκληρότητας στο φαρμακευτικό είδος, τα τρόφιμα και τις χημικές βιομηχανίες. Η λεπτομέρεια λείανσης μπορεί να ρυθμιστεί ελεύθερα μεταξύ του πλέγματος 12-120 σύμφωνα με τις απαιτήσεις οθόνης και παραγωγής.
Η μηχανή ΧΡΗΣΙΜΟΠΟΙΕΙ τη σχετική κίνηση υψηλής ταχύτητας μεταξύ του κινητού δίσκου δοντιών και του σταθερού δίσκου δοντιών για να συντρίψει τα συντριμμένα υλικά από την περιεκτική δράση του αντίκτυπου της ράβδου δοντιών, της τριβής και του αντίκτυπου των υλικών ο ένας στον άλλο.
_ο μηχανή δομή είμαι απλός, επιστημονικός και λογικός σχέδιο, ισχυρός, σταθερός τρέχω, συν:τρίβω επίδραση είμαι καλός, ο συν:τρίβω υλικό μπορώ είμαι άμεσα από ο οικοδεσπότης αλέθω κοιλότητα διέξοδος, ο μόριομέγεθοςμπορώ είμαι λαμβάνω από αλλάζω διαφορετικός άνοιγμα πλέγμα, ο εσωτερικός τοίχος ο περίβλημα όλος ο επεξεργάζομαι επιφάνεια ομαλός, αλλάζω ο πρότυπο πριν από τοίχος τραχύτητα, ο φαινόμενο συσσωρεύω σκόνη, ιατρική, τρόφιμο, ουσία και άλλος παραγωγήδιαδικασίαπερισσότερο σύμφωνα με εθνικός πρότυπο, φθάνω ο απαίτηση «κκπ», από είδος, τρόφιμο, χημικός βιομηχανία έπαινος και εμπιστοσύνη χρήστης.
Χρησιμοποιείται κυρίως στο φαρμακευτικό είδος, τρόφιμα, η χημική ουσία και άλλη σκληρότητα βιομηχανιών δεν είναι μεγάλες υλικές διαδικασίες συντριβής, αλλά και μπορούν να χρησιμοποιηθούν για να συντρίψουν τη χαμηλή σκληρότητα των μη μεταλλικών μεταλλευμάτων, η επίδραση είναι καλύτερη.
Χαρακτηριστικά γνωρίσματα:
1. Ομοιόμορφη λεπτομέρεια: (το κατάλληλο ποσοστό τελειωμένος - προϊόντα ≥98%), το οποίο μπορεί να καλυφθεί ομαλά
2. Υψηλή παραγωγή: η μέγιστη παραγωγή αυτής της σειράς μπορεί να φθάσει σε 2000Kg/h, επιπλέον, σύμφωνα με τις ανάγκες των πελατών μπορεί να προσαρμοστεί με τη μεγαλύτερη παραγωγή του μεταβλητού εξοπλισμού για να καλύψει τις απαιτήσεις χρήσης των πελατών με την υψηλή παραγωγή
3. Περιορισμένος από τα υλικά χαρακτηριστικά: παραδείγματος χάριν, είναι κατάλληλο για όλα τα είδη δημητριακών, ζάχαρης, ιατρικών υλικών, κ.λπ.
4. Ισχυρή δυνατότητα εφαρμογής: ο μικρός εξοπλισμός δοκιμής μπορεί να διαμορφωθεί με την τάση 220V, η οποία χρησιμοποιείται ευρέως στα ιδρύματα επιστημονικής έρευνας, τα κολλέγια και τα τεχνικά Γυμνάσια, κ.λπ.
5. Μέθοδος συντριβής: δίσκος δοντιών, τύπος σφυριών
6. Υλικό: όλο το ανοξείδωτο, έρχεται σε επαφή με το υλικό ανοξείδωτο
7. Λειτουργικό σύστημα: συνηθισμένα κουμπιά, οθόνη αφής PLC
8. Αφαίρεση σκόνης: απλή αφαίρεση σκόνης, αφαίρεση σκόνης σφυγμού
9. Η μηχανή είναι εξοπλισμένη με το σακάκι κυκλοφορίας νερού για να μειώσει τη θερμοκρασία της αίθουσας μηχανών.
IV. τεχνικές παράμετροι:
3.8 λειτουργικό σύστημα
Λειτουργία οθόνης αφής. Υπάρχει δύναμη, στάση έκτακτης ανάγκης, χειρωνακτικό, αυτόματο κουμπί.
3.9 σύστημα ελέγχου
Η μηχανή είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη προστασίας διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. Το PLC υιοθετεί omron. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες στο κατώτατο σημείο.
3.10 σύστημα ελέγχου ροής IPD
Το προηγμένο σύστημα ελέγχου ροής IPD, ζυγίζοντας αισθητήρας, PLC, σερβο μηχανή, τρεις μονάδες ελέγχου ελέγχει και ρυθμίζει το ένα το άλλο, εξασφαλίζει την ακρίβεια του ζυγίσματος στο δυναμικό περιβάλλον, αποφεύγει την υπερβολική ή επεξεργασία μικρού ποσού.
4. Σύνθεση εξοπλισμού
Ο αύξων αριθμός | Σύνθεση συστημάτων | Η διαμόρφωση συστημάτων | Ο αριθμός |
1 | Κενό σύστημα τροφοδοσίας | 2 | |
Κενή αντλία | 2 | ||
Μηχανισμός φίλτρων | 2 | ||
Κενή χοάνη | 2 | ||
Αντίθετα φυσώντας όργανα | 2 | ||
Το σώμα βαλβίδων | 2 | ||
Σύστημα ελέγχου
|
2 | ||
Σωλήνας σίτισης αναρρόφησης | 2 | ||
2 | Σύστημα χοανών σίτισης | 2 σύνολα | |
Οργάνωση υποστήριξης | 2 | ||
Όργανα χοανών | 2 | ||
Οργάνωση υποστήριξης | 2 | ||
Ζυγίζοντας μηχανισμός | 8 | ||
Το σώμα βαλβίδων | 2 | ||
3 | Σκόνη που μεταβιβάζει το σύστημα | 3 σύνολα | |
Σερβο μηχανή | 3 | ||
σύζευξη | 3 | ||
βίδα | 3 | ||
μειωτής | 3 | ||
Επεξεργασμένο στη μηχανή μέρος | 3 | ||
3 | Σύστημα ραφιών | 1 σύνολο | |
Πλαίσιο συγκόλλησης χάλυβα | 1 | ||
4 |
Σύστημα δομένος οθόνης
|
1 σύνολο | |
Μηχανή δόνησης | 1 | ||
Αντιπροσωπείες οθόνης | 1 | ||
Μηχανισμός χοανών σίτισης | 1 | ||
5 |
Χρεώνοντας αυτοκίνητο
|
15 | |
Το σύστημα αυτοκινήτων | 15 | ||
6 | Η σακούλα είναι στην εφεδρεία | 1 | |
Η σακούλα είναι στην εφεδρεία
|
1 | ||
7 | Καθολικός θραυστήρας | 1 | |
Καθολικός θραυστήρας | 1 | ||
8 | Σύστημα ελέγχου IPDdynamicweight | 1 σύνολο | |
Λογισμικό ελέγχου IPD | 1 | ||
Κάρτα ελέγχου IPD | 1 | ||
9 | Το λειτουργικό σύστημα | 1 σύνολο | |
Οθόνη αφής -, επιδείξτε ο έλεγχος | 1 | ||
10 | Σύστημα ελέγχου | 1 σύνολο | |
PLC, omron | 1 |
5. Κατάλογος διαμόρφωσης σημαντικών συστατικών
Ο αύξων αριθμός | Όνομα μερών | κατασκευαστής | Ο αριθμός |
1 | Βαλβίδα σωληνοειδών | SMC | |
2 | PLC | omron | 1 |
3 | Σερβο μηχανή | Yamasa, panasonicelectric, | |
4 | Ο αισθητήρας | KEYENCE omron | |
5 | Διακόπτης κουμπιών ώθησης | Εισαγόμενα συστατικά | |
6 | Οθόνη αφής | Πέρασμα Kunlun ty | 1 |
6. Ενεργειακά μέσα
Ο αγοραστής παρέχει τα ακόλουθα ενεργειακά μέσα
6.1 συμπιεσμένος αέρας: 0,4 ~ 0.6mpa (4-6kgf/cm2), το ποσοστό ροής κάθε κομματιού του συμπιεσμένου αέρα είναι 10L/min, και το ποσοστό χρησιμοποίησης είναι 50%
6.2 περιβαλλοντική θερμοκρασία: 20 ~ 35℃
6.3 σχετική υγρασία: 5 ~ 55% ωρ.
6.4 πηγή ισχύος: AC220V, μονοφασικό Η διακύμανση τάσης είναι λιγότερο από ±10% Παροχή ηλεκτρικού ρεύματος: 3KVA/4.5 κενός βαθμός: -101kp ~ -50kp.
7. Περιβαλλοντικές συνθήκες
Η συσκευή μπορεί να λειτουργήσει χωρίς εμπόδιο υπό τις ακόλουθες περιβαλλοντικές συνθήκες.
7.1 δυναμική θερμοκρασία θερμοκρασίας: 5-35℃
Θερμοκρασία αποθήκευσης: 0-40℃
7.2 υγρασία 30-80% αλλά καμία συμπύκνωση.
7.3 δεν πρέπει να περιέχει το αλατισμένο αέριο, διαβρωτικό αέριο τοξικού αερίου.
7.4 η σκόνη δεν θα έχει καμία αγώγιμη σκόνη.

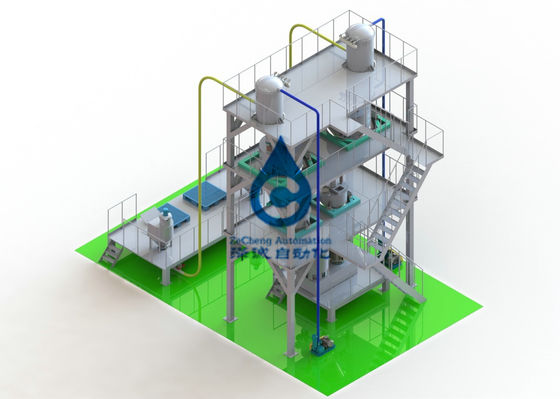

8. Σχηματικό διάγραμμα του εξοπλισμού
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
