Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου

1
MOQ
Negotiation, email communication
τιμή
Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
σταθερός: 97%
ταχύτητα: ≥12PPM/min
κατάλληλος: 99.50%
Βάρος: 1000kg
Τάση: AC220±10%
Εξουσιοδότηση: 1 έτος
Υψηλό φως:

μηχανή συνελεύσεων μπαταριών

,

εξοπλισμός συνελεύσεων μπαταριών

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ZeCheng
Αριθμό μοντέλου: Zc-ρεύμα-1
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: Εργάσιμη ημέρα
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10 σύνολα το μήνα
Περιγραφή προϊόντων

Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου



1. Τεχνικές απαιτήσεις για τον κάμπτοντας τροφοδότη πιάτων



1.1. Ο εξοπλισμός συνδέεται με τον εξοπλισμό συγκόλλησης της ομάδας πόλων, και η ταχύτητα συγκόλλησης και η αντιστοιχία ελέγχου εξοπλισμού της με τον εξοπλισμό συγκόλλησης της ομάδας πόλων, ώστε να πραγματοποιηθεί η κάμψη του πιάτου και του πιάτου πριν από τη συγκόλληση της ομάδας πόλων, και του πιάτου στέλνονται αυτόματα στον εξοπλισμό συγκόλλησης, και τα κυρτά σημεία δεν θα βλαφθούν αφότου κάμπτεται το πιάτο. Ο εξοπλισμός έχει έναν υψηλό βαθμό της σταθερής και αξιόπιστης λειτουργίας αυτοματοποίησης, και μπορεί να καλύψει τις απαιτήσεις της 24ωρης συνεχούς παραγωγής.



1.2. Ροή της δουλειάς: Ο τεχνητός τεθειμένος σταθμός σίτισης πιάτων (που ταΐζουν έναν σταθμό τρία, ένα τεθειμένο διαφορετικό βάρος του πιάτου) και η μηχανή οδηγούν τη βίδα θα είναι ο πρώτος σταθμός του πιάτου μέχρι τη διευκρινισμένη θέση και ο κύλινδρος χειριστών σίτισης ηλεκτρομαγνήτης, να απορροφήσει τις ανόδους πιάτων - μαξιλάρι κυλίνδρων χειριστών σίτισης στον οδηγό - πιάτο για να αφορήσει τη ράγα οδηγών, με τη μεταβίβαση του μηχανισμού στο πιάτο ώθησης στα τμήματα φορμών κυλίνδρων και τον προσδιορισμό θέσης - ο κύβος κάτω από το ενισχυμένη πιάτων ακόμη και πιάτο που κάμπτει στη μεταβίβαση του μηχανισμού που κάμπτει το καλό πιάτο θα προωθήσει, ταΐζοντας συγχρόνως το χειριστή για να πάρει έξω ένα κομμάτι του πιάτου κάτω από τον πρώτο σταθμό στα τμήματα φορμών για να επαναλάβει από το πιάτο στη φόρμα, έως ότου παίρνετε ο πρώτος καθορισμένος αριθμός πινακίδας αυτοκινήτου σταθμών και ο ταΐζοντας χειριστής στη δεύτερη θέση για να πάρουν έξω το πιάτο στα τμήματα φορμών για να επαναλάβουν από το πιάτο στη φόρμα, έως ότου παίρνετε τον καθορισμένο αριθμό πινακίδας αυτοκινήτου δεύτερων σταθμών και ο ταΐζοντας χειριστής στον τρίτο σταθμό για να πάρει έξω το πιάτο στα τμήματα φορμών για να επαναλάβει από το πιάτο στη φόρμα, έως ότου παίρνετε τον καθορισμένο αριθμό τρίτων σταθμών πιάτου για να καλύψετε στο σταθμό κτυπήματος κτυπά συγχρόνως τον κύλινδρο, γυρίζουν 90 βαθμούς στο πιάτο που τα κινητά συστατικά θα κτυπήσουν το πιάτο, να καλύψει το τμήμα σίτισης στις συγκολλήσεις - κύκλος με τη σειρά.



1.3. Πρότυπο και προδιαγραφή προϊόντων: (μονάδα: χιλ.)

Το όνομα Το μήκος Το πλάτος Το πάχος
πιάτο 160420mm 115171mm 1.57mm
Ακόμη και το πιάτο 5171mm 3060mm 0.51.2mm

1.4. Αποδοτικότητα: 12PPM.



1.5. Αξιόπιστος εξοπλισμός, χαμηλό ποσοστό συντήρησης, κατάλληλες συντήρηση και διάρκεια. Ηλεκτρικές συσκευές, διακόπτες, υποδοχές που εξοπλίζονται με την κάλυψη σκόνης.



1.6. Με το χέρι τοποθετήστε το πιάτο στο επίπεδο σίτισης. Υπάρχουν τρεις φορτώνοντας σταθμοί με τα πιάτα των διαφορετικών βαρών. Η απόσταση μεταξύ της σίτισης των ραγών είναι διευθετήσιμη.



1.7. Υπάρχει μια δεξαμενή συλλογής για τη συλλογή σκονών κάτω από το υπερφορτίο.



1.8. Η λειτουργούσα επιφάνεια είναι στενή στον οξυγονοκολλητή σημείων για την εύκολη λειτουργία.



1.9. Η πίεση του υγροποιημένου αερίου συμπληρωματικού κυλίνδρου που χρησιμοποιείται για την κάμψη είναι: 1T.



1.10. Τα χωριστά κουμπιά τίθενται στη διεπαφή με τον οξυγονοκολλητή σημείων, ο οποίος είναι κατάλληλος για τη χειρωνακτική λειτουργία του μαξιλαριού.

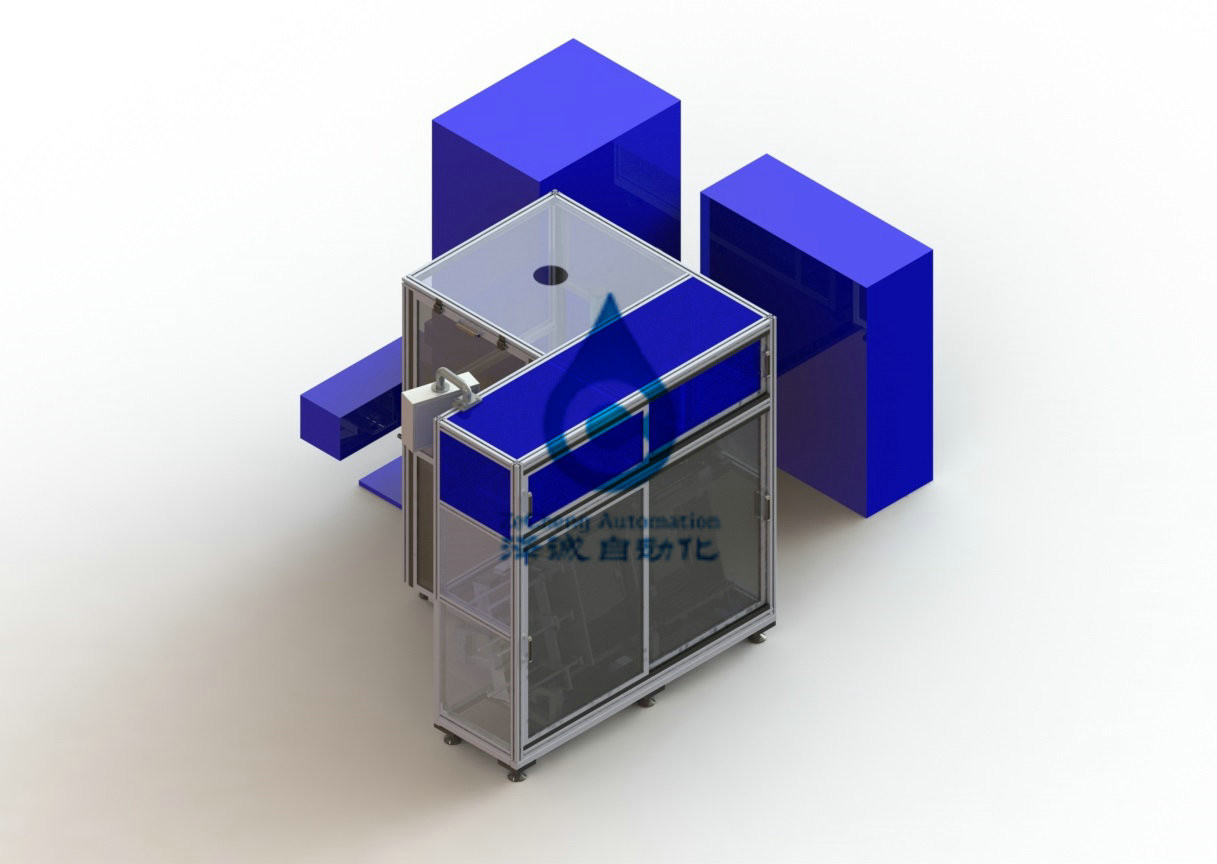

1.11.Generalequipmendawing

Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου 0



2. Πλήρης περιγραφή μηχανών του κάμπτοντας τροφοδότη πιάτων



2.1. Πίνακας των κύριων συστατικών του κάμπτοντας εξοπλισμού τροφοδοτών πιάτων

Ο αύξων αριθμός Σύνθεση συστημάτων Η διαμόρφωση συστημάτων Ο αριθμός
1 Σύστημα ραφιών   1 σύνολο
Ενωμένη στενά κατασκευή σκελετών 1
Countertops A3 που καλύπτεται χρώμιο 1
2 Σύστημα κατοικίας Σχεδιαγράμματα και πλεξιγκλάς αργιλίου 1 σύνολο
3 Σύστημα τροφοδοσίας   3 σύνολα
Η μηχανή 1
Γραμμικό ρουλεμάν 2
Πιάτο υποστήριξης 6
Βίδα σφαιρών - με το ασήμι 1
4





Σύστημα χειριστών σίτισης

  1 σύνολο
βίδα 1
Γραμμική ράγα οδηγών - ασημένια επένδυση 4
κύλινδρος 3
5



Σύστημα τροφοδοσίας



  1 σύνολο
κύλινδρος 2
Ελέγξτε το συστατικό Έξι σύνολα
Γραμμικό ρουλεμάν 6
6 Κάμπτοντας σύστημα κύβων   1 σύνολο
Υγροποιημένου αερίου συμπληρωματικός κύλινδρος 1
Θάμνος οδηγών 2
κύλινδρος 2
7 Σύστημα κτυπήματος απαλοιφής   1 σύνολο
κύλινδρος 1
ρουλεμάν 6
  1 σύνολο
8 Σύστημα ώθησης πιάτων κύλινδρος 1
Ωθήστε το μαχαίρι 1
Γραμμική ράγα οδηγών - ασημώστε την επένδυση 2

9 Απαλοιφή που μεταβιβάζει το σύστημα   1 σύνολο
κύλινδρος 1
Γραμμική ράγα οδηγών - ασημένια επένδυση 1
ηλεκτρομαγνήτης 3
10 Σύστημα ελέγχου   1 σύνολο
PLC, omron 1
Οθόνη αφής - kunlun tong tai 1

2.2. Τεχνικές παράμετροι του εξοπλισμού

Προδιαγραφές μηχανών

πρόγραμμα

ZBBE06B-00
Τεχνικές παράμετροι Η αποδοτικότητα παραγωγής 12PPM
Σύστημα συμπιεσμένου αέρα Πηγή αέρα που παρέχεται από το κόμμα α
Συνολική δύναμη (KW) 1.7
Κανονική λειτουργούσα δύναμη (KW) 1.5




2.3. Κύρια τμήματα εξοπλισμού



2.3.1. Σύστημα πλαισίων: γίνοντη από 40x40x3 η τετραγωνική συγκόλληση, η επιφάνεια του χρώματος, το κύριο χρώμα της εμφάνισης εξοπλισμού είναι gsb05-1426-2001



8 ελαφρύ (σίδηρος) μπλε χρώμα PB07. Το υπόστρωμα επιμεταλλώνεται με ηλεκτρόλυση με το πιάτο χάλυβα 25mm, η γενική εμφάνιση είναι όμορφη και η δομή είναι σταθερή.

2.3.2. Σύστημα κάλυψης: από το τετραγωνικό τμήμα αργιλίου 40*40, το πλεξιγκλάς πιάτων πορτών είναι γυαλί σαφές, χρήση πάνω-κάτω τη συρόμενη πόρτα και τον τρόπο αριστερά και δεξιός συρόμενων πορτών, επάνω από ένα cabine αποθήκευσης

2.3.3. Σύστημα τροφοδοσίας: υπάρχουν τρεις σταθμοί με τα πιάτα του διαφορετικού βάρους. Σύμφωνα με τις τεχνολογικές απαιτήσεις όταν έθεσαν τα τρία σημεία σε μια οθόνη αφής κάθε ποσό σίτισης τερματικών σταθμών, κατ 'αρχήν από τον πρώτο σταθμό άρχισε να παίρνει το υλικό, να παίρνει την πρώτη οργάνωση σταθμών και να παίρνει έπειτα τη δεύτερη θέση, ο αριθμός προσκόμισε ένα καθορισμένο ποσό δεύτερης θέσης και παίρνει έπειτα τον τρίτο σταθμό, αφότου παίρνει ο τρίτος σταθμός την πλήρη συγκόλληση πιάτων, έτσι κύκλος. Κάθε φορά που παίρνεται μαζί ένα πιάτο, οδηγημένος από τη βίδα μηχανών, το υπόλοιπο πιάτο ανέρχεται σε μια θέση, και υπάρχει μια συσκευή συναγερμών όταν δεν υπάρχει κανένα υλικό στο σταθμό. Ο αριθμός πιάτων για κάθε σταθμό μπορεί να τεθεί χωριστά.

2.3.4. Σύστημα χειριστών σίτισης: είναι ελεύθερο να κινηθεί σε τρεις σταθμούς για να πάρει τα υλικά. Η μετακίνηση στην κατεύθυνση Χ οδηγείται κυρίως από τη βίδα μολύβδου από τη μηχανή, και η μετακίνηση στην κατεύθυνση Υ ολοκληρώνεται από δύο κυλίνδρους.

2.3.5. Σύστημα τροφοδοσίας: αρμόδιος για την αποστολή του πιάτου στη διαδρομή σε κάθε σταθμό μέχρι το τμήμα αντιστροφής, που αποτελείται κυρίως από το τμήμα ρύθμισης διαδρομής και το τμήμα ελέγχου τροφών. Η ρύθμιση διαδρομής χρησιμοποιείται για να ρυθμίσει το πλάτος της διαδρομής.

2.3.6. Κάμπτοντας σύστημα φορμών: όταν το πιάτο ωθείται στο σταθμό φορμών, το πιάτο τίθεται από το lug πόλων τοποθετώντας κύλινδρο, τον υγροποιημένου αερίου συμπληρωματικό κύλινδρο χαμηλώνουν για να διπλώσει lug πόλων σε 90 βαθμούς, και η πίεση του υγροποιημένου αερίου συμπληρωματικού κυλίνδρου είναι 1T.

2.3.7 σύστημα κτυπήματος απαλοιφής: κτυπήστε το οριζόντιο πιάτο που 90 βαθμοί, απορροφούν το πιάτο στο πιάτο κτυπήματος από το μαγνήτη, και ωθούν το πιάτο κτυπήματος από το κτύπημα κυλίνδρων κτυπήματος αυτό 90 βαθμοί.



2.3.8. Καλύψτε το σύστημα ώθησης: αφότου κτυπιέται το πιάτο, το πιάτο ωθείται στο πιάτο υποστήριξης του συστήματος κτυπήματος απαλοιφής από το σύστημα ώθησης πιάτων. Είναι κυρίως αποτελούμενος ofpushingknifeand κύλινδρος.

2.3.9. Υλικό μεταβιβάζοντας σύστημα: το μην ωθώντας ωθώντας σύστημα πιάτων, με το υλικό μεταβιβάζοντας σύστημα πιάτων υποστήριξης ηλεκτρομαγνητών κάτω από να κινηθεί απέναντι από το κτύπημα απαλοιφής πιάτων υποστήριξης, χάσματα μεταξύ διορθώνει ακριβώς για ένα πάχος πιάτων, ωθώντας σύστημα πιάτων για να ωθήσει το πιάτο στο παρελθόν, η ηλεκτρική ενέργεια ηλεκτρομαγνητών για να απορροφήσει το υλικό μεταβιβάζοντας σύστημα πιάτων, και το στέλνει έπειτα στο σταθμό συγκόλλησης.

2.3.10. Σύστημα ελέγχου: η μηχανή είναι εξοπλισμένη με μια ηλεκτρική επιτροπή, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλα τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, συσκευή ελέγχου βαλβίδων σωληνοειδών και ούτω καθεξής. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. Το PLC υιοθετεί omron. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω. Το ολόκληρο σύστημα ελέγχου, διακόπτης, βούλωμα, επεξεργασία σκόνης χρήσης υποδοχών, για να αποτρέψει το ηλεκτρικό βραχυκύκλωμα.



2.4. Ενεργειακά μέσα



Ενάντια 2.4.1. Η παροχή ηλεκτρικού ρεύματος



2.4.1.1. Τάση AC380V, ενιαία φάση, συχνότητα 50HZ Η διακύμανση τάσης είναι λιγότερο από ±10%.



2.4.2 αέρας



2.4.2.1. Η πίεση 0,4 ~ 0.6mpa, καθαρό ξεραίνει το συμπιεσμένο αέρα.



2.4.2.2. Κυκλοφορία 30 λ/λ.



Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.

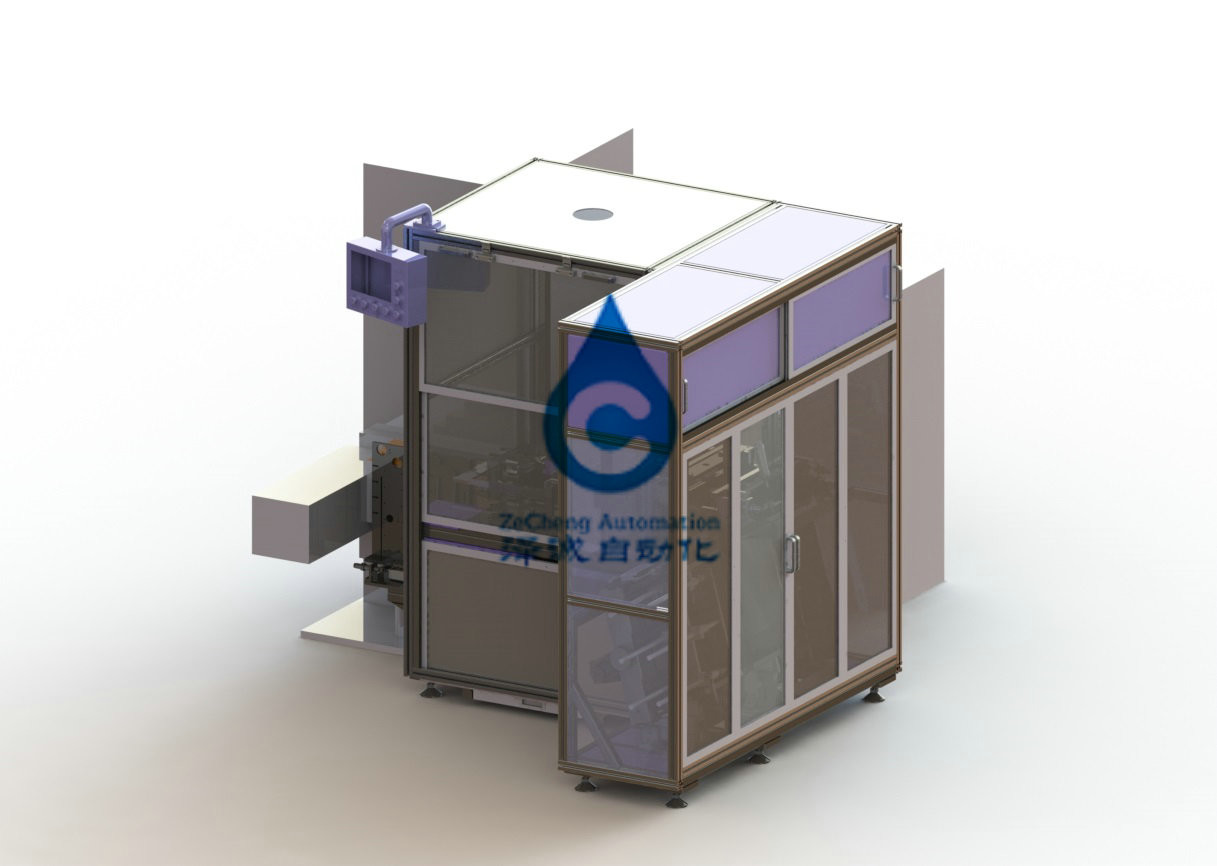

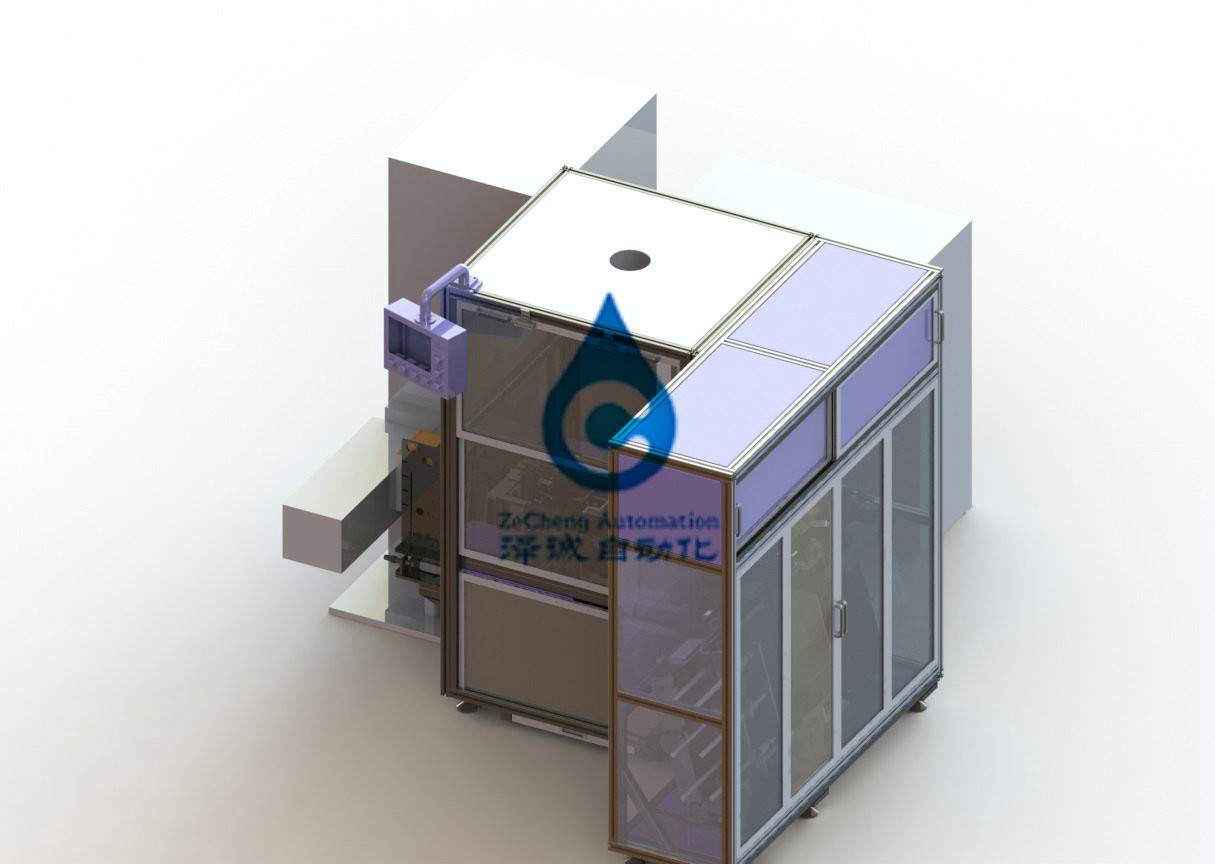

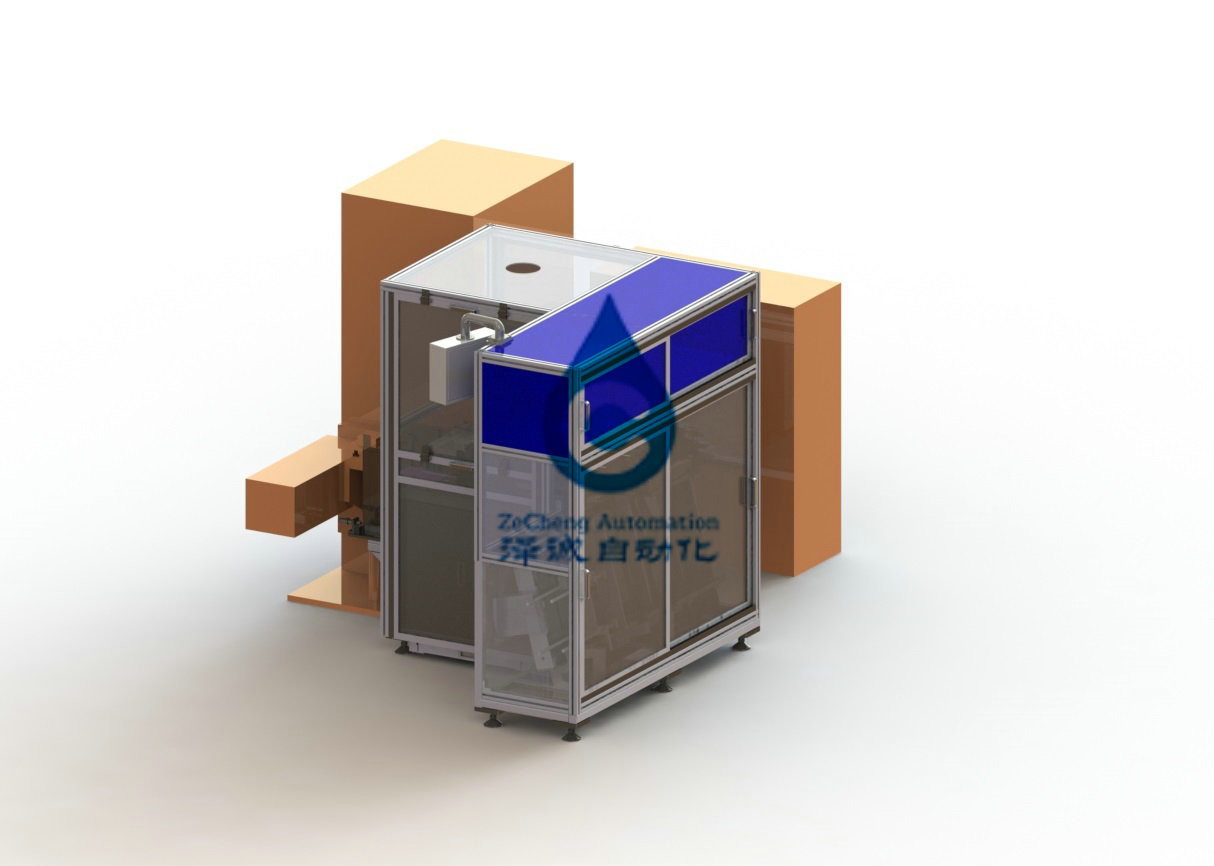

Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου 1Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου 2Αυτόματη κάμπτοντας μηχανή συγκόλλησης εξοπλισμού παραγωγής μπαταριών νικελίου σιδήρου 3
