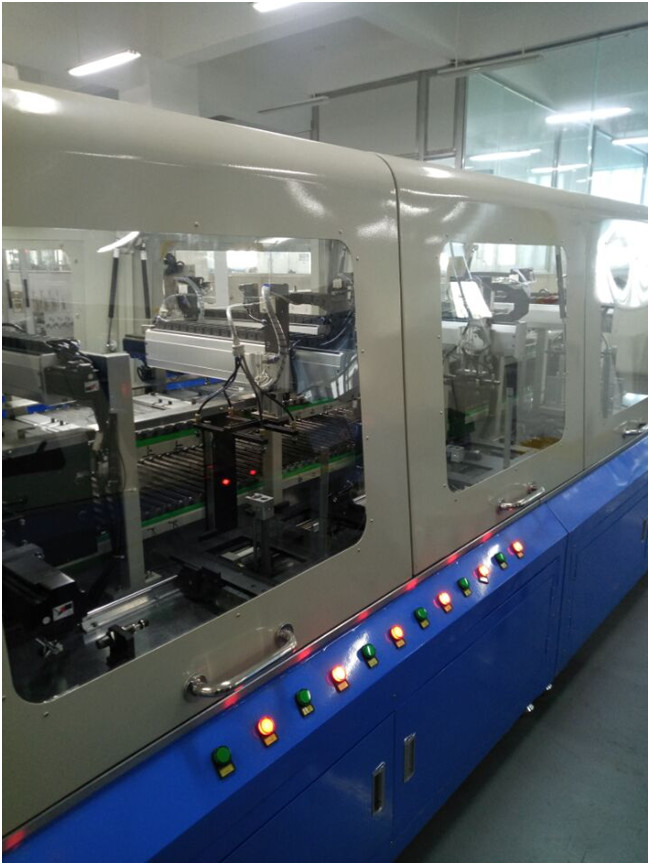

Αυτόματη ανίχνευσης γραμμή συνελεύσεων μπαταριών λίθιου ιονική Πολωνός που συνδέει τη μηχανή
1. Λειτουργίες εξοπλισμού
| Μήκος (χιλ.) | πλάτος (χιλ.) | πάχος (χιλ.) | βάρος (ζ) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. Η γενική παραγωγή κτύπησε του αυτόματου αεροπλάνου ανίχνευσης είναι: 3s/ταμπλέτα 20 PPM
1.3 το ειδικό αυτόματο αεροπλάνο ανίχνευσης έχει τα χαρακτηριστικά της υψηλής αποδοτικότητας παραγωγής, της σταθερής λειτουργίας, της αξιοπιστίας, της απλής και κατάλληλης συντήρησης, και μπορεί να καλύψει τις απαιτήσεις του κόμματος α για τη 24ωρη συνεχή παραγωγή, με τις περιεκτικές συνεχείς ώρεες/ημέρα ≥90% ή ≥21.6 αποδοτικότητας παραγωγής του
1.4 ο εξοπλισμός μπορεί να προσαρμοστεί στην παραγωγή των προϊόντων των διάφορων προδιαγραφών, και ο χρόνος που απαιτείται για να αντικαταστήσει το πρότυπο προϊόντων κατά τη διάρκεια της παραγωγής του εξοπλισμού δεν πρέπει να υπερβεί τα 15 λεπτά
1.5 τα εισερχόμενα υλικά των θετικών και αρνητικών πιάτων μπαταριών είναι τύπου περιοδικών. Όταν τα πιάτα μπαταριών ανιχνεύονται για να καταναλωθούν, ο αυτόματος συναγερμός θα υπενθυμίσει στους εργαζομένους για να αλλάξει το ανεφοδιάζοντας σε καύσιμα κιβώτιο και να συνεχίσει να εργάζεται.
2. Τεχνική πρόταση
Σε αυτό το σχέδιο, το υλικό κιβώτιο ηλεκτροδίων μπαταριών υιοθετεί το ίδιο υλικό κιβώτιο με το ζυγίζοντας διαχωριστή, ο οποίος μπορεί να αντικατασταθεί ο ένας από τον άλλον. Ο χειριστής αρπάζει αυτόματα το κομμάτι πόλων από το αντίστοιχο υλικό κιβώτιο και το ταιριάζει με σύμφωνα με τις παραμέτρους διαμόρφωσης που τίθενται στην οθόνη αφής. Μετά από την ολοκλήρωση της μετάδοσης η γραμμή θα κινήσει αυτόματα μια απόσταση, θα εξοπλιστεί με ένα πακέτο μπαταριών για να μεταφέρει την μπαταρία από τον εξοπλισμό
2.1 αυτόματος σταθμός φόρτισης του φύλλου πόλων μπαταριών
Χρησιμοποιείται για να πραγματοποιήσει την αυτόματη σίτιση του φύλλου πόλων μπαταριών, το οποίο αποτελείται από τη σίτιση του μηχανισμού το περιοδικό.
2.1.1 μηχανισμός σίτισης το περιοδικό
Το σύστημα τροφοδοσίας υιοθετεί τη μέθοδο τροφής από το περιοδικό, και υπάρχει συνολικά 1 σίτιση περιοδικών. Γεμισμένος με τους πόλους με το χέρι λειτουργώντας το περιοδικό φορτώνεται στην τοποθετώντας αυλάκωση του μηχανισμού σίτισης, ο αισθητήρας ανίχνευσης ανιχνεύει ότι το περιοδικό είναι σε ισχύ, ο χειριστής αρχίζει να παίρνει έξω το υλικό, ο αισθητήρας ανίχνευσης ανιχνεύει ότι το κενό περιοδικό είναι σε ισχύ, και το σύστημα στέλνει ένα σήμα συναγερμών για να ενημερώσει το χειριστή για να αντικαταστήσει το περιοδικό. Υπάρχουν 6 είδη υλικών κιβωτίων σύμφωνα με την ταξινόμηση.
2.2. Γραμμικός υλικός παίρνοντας χειριστής
Να πιάσει υιοθετεί την κενή μέθοδο αναρρόφησης Η σερβο μηχανή οδηγεί τον κενό χειριστή προσρόφησης που κινείται σε μια ευθεία γραμμή στη ράγα οδηγών. Εφαρμόστε τη φέτα πόλων αρπαγών 6 θέσης. Προκειμένου να αποφευχθεί η κατάσταση της συνεχούς ελασματοποίησης κατά τη διάρκεια του κενού σχεδίου, ένας ανεμιστήρας εξιοντισμού τίθεται ως στόχος στη θέση σίτισης να αποβάλει τη συνεχή ελασματοποίηση κατά τη διάρκεια του σχεδίου με να βγάλει από τη θέση που ήταν τον ιοντικό αέρα.
2.3 γραμμή μεταφορέων ζωνών
Η γραμμή μεταφορέων ζωνών χρησιμοποιείται για να πραγματοποιήσει την περπατώντας μετάδοση του φύλλου πόλων μπαταριών, το οποίο αποτελείται από τη μηχανή, το μειωτή, τον ηλεκτρομαγνητικούς συμπλέκτη και το μετατροπέα συχνότητας. Όταν το φύλλο πόλων μπαταριών μεταφέρεται στην αντίστοιχη θέση μαζί με τη γραμμή μετάδοσης, οι διαφορετικές λειτουργίες πραγματοποιούνται από τον αντίστοιχο σταθμό.
3. Περιγραφή του κύριου εξοπλισμού χρησιμοποιούμενη
3.1. Μηχανισμός σίτισης: 6 σύνολα, που αποτελούνται από την πόλος-φόρτωση του περιοδικού και του αισθητήρα ανίχνευσης, κ.λπ., με τα πνευματικά συστατικά από την επιχείρηση της Ιαπωνίας SMC, τον αισθητήρα ανίχνευσης από την επιχείρηση SUNXI ή OMRON, και το υπόλοιπο που σχεδιάζεται και που παράγεται από την επιχείρηση zecheng.
3.2. Γραμμικός ταΐζοντας χειριστής: 1 σύνολο, που αποτελείται από τη γραμμική συσκευή κινήσεων, πάνω-κάτω το μηχανισμό κινήσεων, την κενή συσκευή αναρρόφησης, τον ανεμιστήρα εξιοντισμού, τον αισθητήρα ανίχνευσης, κ.λπ., τα πνευματικά συστατικά που χρησιμοποιούν τα ιαπωνικά προϊόντα SMC, τους αισθητήρες ανίχνευσης που χρησιμοποιούν τα προϊόντα SUNXI ή OMRON, το υπόλοιπο από το σχέδιο επιχείρησης zesheng και την παραγωγή.
3.3 γραμμή μεταφορέων ζωνών: 1 σύνολο, που αποτελείται από τη μηχανή, το μειωτή, το μετατροπέα συχνότητας, τη ζώνη μεταφορέων, που εντείνουν το μηχανισμό, το σχεδιάγραμμα αργιλίου, κ.λπ., τη μηχανή και το μειωτή αποτελείται από τα προϊόντα της ασιατικής επιχείρησης της Ιαπωνίας, η ζώνη μεταφορέων αποτελείται από τα προϊόντα της επιχείρησης habasit της Ελβετίας, και το υπόλοιπο σχεδιάζεται και κατασκευάζεται από την επιχείρηση zecheng.
3.4 ηλεκτρικό σύστημα ελέγχου: ηλεκτρικό σύστημα ελέγχου: 1 σύνολο, συμπεριλαμβανομένου του PLC, της οθόνης αφής, του ηλεκτρικού γραφείου ελέγχου και των χαμηλής τάσης ηλεκτρικών συστατικών, κ.λπ., του PLC, κ.λπ., είναι να χρησιμοποιηθούν omron τα προϊόντα της Ιαπωνίας, και η οθόνη αφής πρόκειται να χρησιμοποιήσει kunlun το tongtai.
4. Αξιοπιστία του συστήματος
4.1 κατά σχεδιασμό του σχεδίου, τον αξιοπιστία του συστήματος εξετάζεται κυρίως: αντιπαρεμβατικός, συναγερμός συστημάτων, προστασία ασφάλειας και προστασία αλυσίδων συστημάτων, κ.λπ.
4.2 όσο το δυνατόν περισσότερο, επίλεκτα αξιόπιστα συστατικά: SMC για τα πνευματικά συστατικά, yamanshe για τη μηχανή, OMRON για τον αισθητήρα, OMRON ή τη Mitsubishi για το PLC
4.3 οι ακριβείς διαδικασίες σχεδίου, συνελεύσεων και διόρθωσης για να εξασφαλίσουν το σύστημα είναι τέλειες και αξιόπιστες
5. Άλλες απαιτήσεις
5.1 παροχή ηλεκτρικού ρεύματος: 3 φάση 380V, 60Hz, τέταρτο έδαφος φάσης
5.2 συμπιεσμένος αέρας: 0.5mpa, διακύμανση ± 10% πίεσης αέρα.
5.3 γενικές διαστάσεις του εξοπλισμού: 1700*1000*1800 (ύψος πλάτους μήκους * *)
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
