Ιονική τσάντα φύλλων Πολωνού μπαταριών λίθιου που κατασκευάζει το σύστημα ελέγχου PLC μηχανών omron
1. Συνοπτική εισαγωγή της τσάντας φύλλων πόλων που κατασκευάζει τη μηχανή
Αυτός ο εξοπλισμός χρησιμοποιείται για την τσάντα πόλος-φύλλων κάνοντας: χρησιμοποιώντας το διάφραγμα δύο σπειρών, ξετυλίξτε αντίστοιχα, εντείνετε τον έλεγχο, και βάλτε έπειτα το πόλος-φύλλο σε μια πλευρά του διαφράγματος, το διάφραγμα τραβά αυτόματα, το πόλος-φύλλο στριμώχνεται μεταξύ του διαφράγματος δύο, το ανώτερο διάφραγμα μπορεί να κινηθεί πάνω-κάτω σύμφωνα με την πρόοδο του πόλος-φύλλου, στρίμωξε βαθμιαία το πόλος-φύλλο μεταξύ του διαφράγματος Ο επανειλημμένα ανταλλαγμένος κινούμενος χειριστής δύο (άκρη με τη θέρμανση της πρόσκρουσης) στερεώνει την κίνηση πόλων και διαφραγμάτων, συγχρόνως το ανώτερο και χαμηλότερο διάφραγμα καυτό, η κίνηση χειριστών σε ισχύ, στάση, τέμνων μηχανισμός διαφραγμάτων για να κόψει το διάφραγμα, συγχρόνως ο τέμνων λιμένας που ενώνεται στενά αυτόματα από κοινού.
2. Οι απαιτήσεις σχεδίου
2.1. Αυτή η μηχανή είναι κατάλληλη γιατί ο αυτόματος τυλίγει της ανόδου ή της καθόδου μπαταριών
Βαθμός 170mm, πλάτος 100mm (αποκλείοντας τα πολικά αυτιά), πάχος 100-300 μ (το αποτελεσματικό μήκος της ταινίας οδηγών είναι 240mm).
2.2. Τα κομμάτια πόλων έχουν τρυπηθεί με διατρητική μηχανή και έχουν τοποθετηθεί στο υλικό πεδίο. Το πάχος του υλικού κιβωτίου είναι 60mm.
2.3. Πολωνός επίπεδος, σάλιασμα λιγότερο από 25 μ πόλων
2.4. Το λάθος ακρίβειας του μήκους και του πλάτους πόλων είναι λιγότερο από ±0.1mm
2.5. Κτυπήστε: 12PPM (5 δευτερόλεπτα/κομμάτι)
2.6. Ενωμένη στενά διάφραγμα ραφή 0.2mm0.5mm
2.7. Τσάντα - που κάνει το καυτό κεφάλι εργαλείων συγκόλλησης, που χρησιμοποιεί τη συγκόλληση ακρών ορείχαλκου.
3. Κύρια συστατικά του εξοπλισμού
| Ο αύξων αριθμός | Σύνθεση συστημάτων |
διαμόρφωση συστημάτων |
Εμπορικό σήμα ή επεξεργασία |
Ο αριθμός |
| 1 | Σύστημα ραφιών | 1 σύνολο | ||
| Ενωμένη στενά τετράγωνο δομή σκελετών | Η λάκκα που ψήνει | 1 | ||
| Το πιάτο βάσεων | Φωσφοριώντας μαύρισμα των κομματιών χάλυβα | 1 | ||
| 2 | Ξετυλίγοντας σύστημα διαφραγμάτων | 2 σύνολα | ||
| Κυλώντας όργανα | 2 | |||
| Βάλτε έναν ρόλο της μηχανής |
Έλεγχος Ρ
|
2 | ||
| 3 | Σύστημα έντασης | 2 σύνολα | ||
| ποτενσιόμετρο | keyence | 2 | ||
| κύλινδρος | SMC | 2 | ||
| 4 | Σύστημα δοχείων | 2 σύνολα | ||
| Stepper μηχανή | Έλεγχος Ρ | 1 | ||
| Βίδα σφαιρών | ασήμι | 1 | ||
| σύζευξη | lenk | 1 | ||
| 5 |
Δευτεροβάθμιο τοποθετώντας σύστημα
|
1 σύνολο | ||
| κύλινδρος | SMC | 1 | ||
| Γραμμικός οδηγός | ασήμι | 4 | ||
| 6 | Θερμοκόλληση του συστήματος | 2 σύνολα | ||
| κύλινδρος | SMC | 2 | ||
| Γραμμικό ρουλεμάν | ασήμι | 8 | ||
| Η θερμοστάτης | omron | 4 | ||
| 7 | Υλικό σύστημα τραβήγματος | 1 | ||
| Κύλινδρος δάχτυλων | SMC | 2 | ||
| Γραμμικός οδηγός | ασήμι | 4 | ||
| Stepper μηχανή | Έλεγχος Ρ | 1 | ||
| 8 |
Σύστημα χειριστών
|
1 σύνολο | ||
| Stepper μηχανή | Έλεγχος Ρ | 1 | ||
| Βίδα σφαιρών | ασήμι | 1 | ||
| Γραμμικός οδηγός | ασήμι | 2 | ||
| κύλινδρος | SMC | 2 | ||
| 9 | Το λειτουργικό σύστημα | 1 σύνολο | ||
| Οθόνη αφής | Πέρασμα Kunlun ty | 1 | ||
| 10 | Σύστημα ελέγχου | 1 σύνολο | ||
| PLC | omron | 1 |
4. Τεχνικές παράμετροι εξοπλισμού
| specificationsproject | ZBCA03A-00 | |
| Τεχνικές παράμετροι | Αποδοτικότητα (PPM) | 12 |
| Προδιαγραφή προϊόντων | Δείτε το συνημμένο διάγραμμα μεγέθους φύλλων | |
| Σκουπίστε το σύστημα με ηλεκτρική σκούπα | -95kpa ~ -50kpa. , πηγή που παρέχεται κενή από το κόμμα α | |
| Ποσοστό αποτυχίας εξοπλισμού | Λιγότερο ή ίσο προς 2 τοις εκατό | |
| Συνολική δύναμη (KW) | 6 | |
| Κανονική λειτουργούσα δύναμη (KW) | 5.6 | |

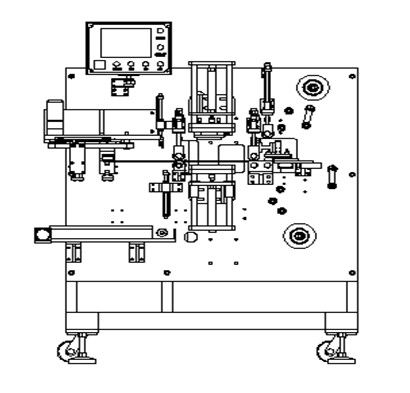

5. Άποψη σχεδιαγράμματος συσκευών
6. Περιγραφή των κύριων μερών εξοπλισμού
6.1. Αυτόματος μηχανισμός διαφραγμάτων απελευθέρωσης έντασης: συμπεριλαμβανομένης της ιαπωνικής μηχανής dongfang, του μειωτή, του συμπαγούς ποτενσιόμετρου, του κυλίνδρου χαμηλός-τριβής, και του μηχανισμού εκκρεμών.
6.2. Μετατόπιση του μηχανισμού: συμπεριλαμβανομένης της σερβο μηχανής, του μειωτή, του αισθητήρα, της βίδας σφαιρών και της κενής συσκευής, πνευματικό στοιχείο
Τα προϊόντα είναι από την επιχείρηση της Ιαπωνίας SMC
6.3 ανταλλάξτε το χειριστή συγκόλλησης: συμπεριλαμβανομένης της σερβο μηχανής, του μειωτή, του αισθητήρα, της βίδας σφαιρών και του πνευματικού μηχανισμού στερέωσης, της συσκευής ελέγχου θερμοκρασίας PID, κ.λπ., πνευματικά συστατικά που χρησιμοποιούν τα προϊόντα της Ιαπωνίας SMC
6.4. Ζώνη μεταφορέων: μια επίπεδη ζώνη με την ανεξάρτητη και συνεχή μετακίνηση
6.5. Σύστημα ελέγχου: η μηχανή είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, συσκευή ελέγχου μηχανών, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. ΧΡΉΣΕΙΣ OMRON PLC. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες το β
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
