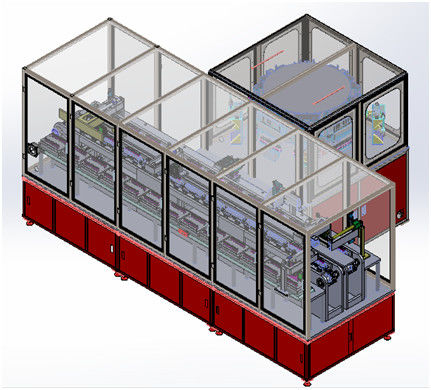

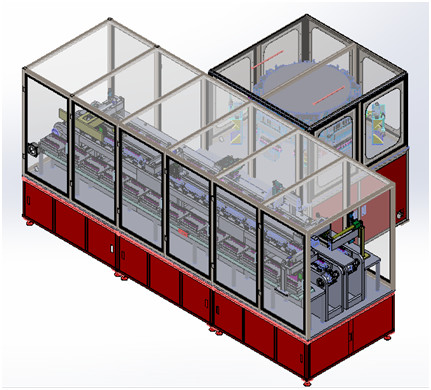

Αυτόματη υγρή μηχανή εγχύσεων για 3200F κυλινδρικό Supercapacitor
εισαγωγή εξοπλισμού
Ο εξοπλισμός είναι κατάλληλος για το χειρωνακτικό πεδίο σίτισης του στρογγυλού supercapacitor κοχυλιών αργιλίου, ο εξοπλισμός αρπάζει αυτόματα το supercapacitor, σκουπίζει αυτόματα τον κώδικα φραγμών, ζυγίζει αυτόματα, εντοπίζει αυτόματα την υγρή τρύπα εγχύσεων, γυρίζει αυτόματα το πιάτο στην τροφή, γεμίζει αυτόματα το υγρό, σκουπίζει με ηλεκτρική σκούπα αυτόματα για να στηριχτεί, ζυγίζει αυτόματα τη δεύτερη φορά, και κόβει αυτόματα το υλικό.
2. Τεχνικές παράμετροι:

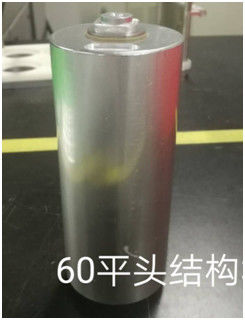

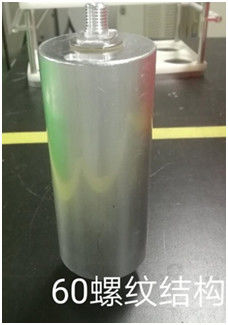

2.1. Μέγεθος του supercapacitor:
| Πρότυπο Supercapacitor | Διάμετρος (χιλ.) | Χ (χιλ.) | H1 (στήλη πόλων) (χιλ.) | Μ (νήμα πόλων (χιλ.) |
| 60162 | 60 | 162 |
2.1 κενή δειγματοληψία και έπειτα υγρή έγχυση, one-time υγρή έγχυση, υγρή έγχυση μετά από τον εναλλάσσομαι στατικό τρόπο κενού και πίεσης, καλή συνέπεια απορρόφησης, καλή ομοιομορφία, υψηλή αποδοτικότητα, υψηλή ακρίβεια, εύκολη και αξιόπιστη λειτουργία 6 ultracapacitors σε έναν υγρών περιστροφικό πίνακα δίσκων εγχύσεων και 8 σταθμών μπορούν να σκουπίσουν και να διατηρήσουν σταθερή ατμοσφαιρική πίεση 48 ultracapacitors με ηλεκτρική σκούπα. Ο μόνιμος χρόνος μπορεί να τεθεί.
2.2 υγρή διαδικασία εγχύσεων:
Ο χειρωνακτικός ταΐζοντας χειριστής κιβωτίων → αρπάζει αυτόματα 6 supercapacitors στο μικρό supercapacitor δίσκων → περιστρέφεται αυτόματα για να σκουπίσει τον κώδικα φραγμών → τα έβαλε στο ηλεκτρονικό προσάρτημα κλίμακας για να ζυγίσει το supercapacitor πριν από τους υγρούς συνδετήρες χειριστών εγχύσεων → το supercapacitor στις υγρές στροφές σερβο μηχανών δίσκων → εγχύσεων το supercapacitor. Αυτόματα ανιχνεύστε τον υγρό λιμένα εγχύσεων και η θέση λιμένων εγχύσεων ρευστού διόρθωσης - ψαλιδίστε το μικρό δίσκο χειριστών αυτόματα στη ρόδα - αυτόματη αντλία εγχύσεων στο έξοχο υλικό πληρώσεως πυκνωτών - αυτόματος αντλώντας αέρας στο κενό κράτος, αφήστε την απορρόφηση στάσεων (υγρός σταθμός εγχύσεων) - > υγρός δίσκος σημειώσεων αφότου οκτώ φορές αφήστε τη στάση έξω αυτόματα για να αφήσετε το χειριστή στάσεων να αφαιρέσει αυτόματα τον έξοχο πυκνωτή μετά από να ζυγίσει (αναρμόδιο τεχνητό rehydration supercapacitor) - > η υγρή επιστροφή δίσκων σημειώσεων αυτόματα είναι η υψηλότερη θέση για την επόμενη στάθμιση κύκλων, υγρή έγχυση, κενό άφησε τη στάση, που ζυγίζει πάλι.
2.3 χαρακτηριστικά γνωρίσματα:
2.3.1 χωριστό supercapacitor χρήσης για να διατηρήσει σταθερή ατμοσφαιρική πίεση αυτόματα και να σκουπίσει με ηλεκτρική σκούπα.
2.3.2 η κλειστά κενά άντληση και pressurization υιοθετούνται για να αποτρέψουν τον ηλεκτρολύτη του supercapacitor από να αντληθούν έξω σε μεγάλες ποσότητες, να μειώσουν τον αριθμό χρόνων της δεύτερης υγρής έγχυσης, και να προστατεύσουν την κενή αντλία από τη διάβρωση.
2.3.3 η κενή δεξαμενή υιοθετεί ένα μοναδικό σχέδιο δομών ψύξης. Το ηλεκτρολυτικό υγρό που δροσίζεται μέσω της κενής δεξαμενής είναι συμπυκνωμένο στο κατώτατο σημείο της δεξαμενής για να προστατεύσει την κενή αντλία.
2.3. Αυτόματο ζυγίζοντας και τραβώντας σύστημα ζωνών: αυτόματη ροή υποστηριγμάτων που τραβά τη ζώνη, το αυτόματο ζύγισμα του supercapacitor, το ζυγίζοντας υπολογιστή και τα στοιχεία - επεξεργασία, τη βάση δεδομένων, το συναγερμό NG και άλλες λειτουργίες.
3. Βασικές παράμετροι:
|
Προδιαγραφές μηχανών πρόγραμμα |
ZDAE07C |
| Η αποδοτικότητα | 12PPM (η αποδοτικότητα υπολογίζεται σε 2 λεπτά σύμφωνα με τον κενό χρόνο άντλησης) |
| Ρευστό εγχύσεων ακρίβειας | Μέσα σε +/- 2 γ |
| Αφήστε το χρόνο στάσεων | Υπολογισμένος σύμφωνα με 2min. |
| Η παραγωγή | Το κατάλληλο ποσοστό μιας έγχυσης είναι 98% >, και το αναρμόδιο supercapacitor υιοθετεί το χειρωνακτικό replenisher. |
| Υγρό ποσοστό εγχύσεων | 180 ~ 300 γ είναι διευθετήσιμα |
| δύναμη | 5KW |
| Ακρίβεια της ηλεκτρονικής κλίμακας | Σειρά: 5Kg, ακρίβεια ±0.1g. |
| Ποσοστό αποτυχίας εξοπλισμού | 5% ή λιγότεροι |
| σφράγιση | Ο υγρός σταθμός εγχύσεων είναι στο σφραγισμένο κράτος, και το κενό αντλείται σε -95kpa, το οποίο μπορεί να διατηρηθεί για 2min) |
| Γενικό μέγεθος (χιλ.) | 4500*3000*1800 |
3.2.1. Με το χέρι βάλτε ολόκληρο το κιβώτιο των ultracapacitors στο κενό σίτισης.
3.2.2. Ο χειριστής παίρνει το supercapacitor από το υλικό κιβώτιο, σκουπίζει τον κώδικα φραγμών και τον βάζει στο ζυγίζοντας σταθμό
3.2.3. Το ηλεκτρονικό ζύγισμα, η συσκευή θα διαβάσει αυτόματα τον κώδικα φραγμών και τα ζυγίζοντας στοιχεία στον υπολογιστή
3.2.4. Ο χειριστής θα αφαιρέσει αυτόματα το supercapacitor ζυγίσματος και θα το βάλει στον υπο--δίσκο. Υπάρχουν 6 supercapacitors σε έναν υπο--δίσκο.
3.2.5. Ο κύλινδρος οδηγεί την ενεργητική ρόδα για να πιέσει το ultracapacitor, η ενεργός ρόδα κίνησης για να πιέσει το ultracapacitor, οι στροφές σερβο μηχανών το ultracapacitor, και η οπτική ίνα ανιχνεύει τον υγρούς λιμένα εγχύσεων και τις στάσεις. Μετά από να ανιχνεύσει 6 με τη σειρά, ο χειριστής αρπάζει αυτόματα τον υπο--δίσκο και τον βάζει στο δίσκο μητέρων.
3.2.5. Ο περιστροφικός αυτόματος μηχανισμός σίτισης μπορεί αυτόματα να ταΐσει το μικρό δίσκο και συγχρόνως αυτόματα να ξεφορτώσει το μικρό supercapacitor δίσκων που γεμίζουν με το υγρό.
3.2.6. Η αυτόματη υγρή εργασία μηχανών εγχύσεων, η σερβο μηχανή οδηγεί το υγρό ακροφύσιο εγχύσεων που κινείται, και 6 supercapacitors εγχέονται διαδοχικά.
3.2.7. Κενή άντληση: ο χρόνος τίθεται από την οθόνη αφής.
3.2.8. Αυτόματη υγρή έγχυση: 3 διπλός-επικεφαλής υγρές αντλίες εγχύσεων.
3.2.9. Στάση: εναλλαγή μεταξύ της πίεσης και του χαμηλού κενού.
3.2.10. Αυτόματο downforce: βοήθεια για να χωρίσει το supercapacitor από το ακροφύσιο εγχύσεων.
3.2.11. Αφαιρέστε το υποστήριγμα, που τίθεται στο νέο ασυμπλήρωτο υποστήριγμα, και επαναλάβετε τη ροή λειτουργίας των στοιχείων 7 έως 11. Το υγρός-γεμισμένο υποστήριγμα supercapacitor προωθεί
3.2.12. Ζυγίστε πάλι. Το υποστήριγμα ultracapacitor κινείται προς το να ξαναζυγίσει σταθμό μετά από να τραβήξει τη ζώνη Α, ο αναγνώστης κώδικα διαβάζει τον κώδικα φραγμών του υποστηρίγματος, και ο χειριστής κινεί τα έξι ultracapacitors προς το ζυγίζοντας αισθητήρα με τη σειρά, τα ζυγίζει, και διαβάζει τον κώδικα φραγμών και τα ζυγίζοντας στοιχεία στον υπολογιστή. Ο υπολογιστής υπολογίζει αυτόματα το ποσό υγρού που εγχέεται στο supercapacitor και λέει εάν το ποσό υγρού που εγχέεται στο supercapacitor είναι κατάλληλο ή όχι. Το NG θα έχει έναν άμεσο συναγερμό, και το supercapacitor του NG θα αποκλειστεί αυτόματα.
3.2.13. Όταν το υποστήριγμα φθάνει στο σωστό τέλος της ζώνης τραβήγματος Β, ο χειριστής αρπάζει αυτόματα το supercapacitor στο αρχικό κιβώτιο σίτισης Αντιστοιχεί στο υλικό κιβώτιο.
3.2.14. Το κενό υποστήριγμα θα φερθεί από το χειριστή 1 για να τραβήξει τη ζώνη Α, και το υποστήριγμα θα ρεύσει πίσω από τα δεξιά προς τα αριστερά
3.2.15. Στο leftmost τέλος της ζώνης Β, ο χειριστής κινεί το υποστήριγμα προς τη ζώνη Α για τον επόμενο κύκλο.
Σημείωση: ο κενός χρόνος και ο στατικός χρόνος μπορούν να τεθούν σύμφωνα με την κατάσταση. Στατικός ή ατμοσφαιρικός στατικός πίεσης μπορεί να επιλεχτεί
3.3 διαμόρφωση εξοπλισμού
| ακολουθία | Όνομα της συσκευής | μονάδα | Ο αριθμός | σημείωση |
| 1 | Σταθμός 8 αυτόματη μηχανή εγχύσεων | Ταϊβάν | 1 | |
| 2 | Ηλεκτρική αντλία εγχύσεων | Ταϊβάν | 3 | Ακρίβεια + - 0,5% |
| 3 | Κενός σωλήνας | Ταϊβάν | 2 | Ο κατασκευαστής πρέπει να φέρει κατά μήκος δικοί τους |
| 4 | Υποστήριγμα, | α | 24 | |
| 5 | Σύστημα ελέγχου | Σύνολο | 1 | |
| 6 | Καθαρίζοντας σύστημα | Σύνολο | 1 | |
| 7 | Δεξαμενή μεταφοράς ηλεκτρολυτών | Σύνολο | 1 | |
| 8 | Δεξαμενή καθαρίζοντας διαλυτών | Σύνολο | 1 | |
| 9 | Δεξαμενή καθαρίζοντας διαλυτών | Σύνολο | 1 | |
| 10 | κατοικία | Σύνολο | 1 | |
| 11 | Σύστημα Drawstring | Σύνολο | 2 | |
| 12 | Ζυγίζοντας σύστημα | Σύνολο | 4 | |
| 13 | Σύστημα χειριστών | Σύνολο | 6 | |
| 14 | Κενή αντλία | α | 1 | |
| 15 | Αυτόματο σύστημα ανάγνωσης και ζυγίσματος κώδικα | Σύνολο | 1 | |
| 16 | Σύστημα ελέγχου | Σύνολο | 1 | PLC Omron |
| Παρατήρηση: | ||||
3.4. Χρώμα εξοπλισμού: χρώμα: κάρτα χρώματος: gsb05-1426-2001 (αντί GSB g51001-94), vermillion 61 R02, για να ζητήσει το χρώμα καθρεφτών, ομαλή επιφάνεια χωρίς σημεία, κανένα κοίλο και κυρτό κοίλωμα.
4. Περιβαλλοντικές απαιτήσεις περιοχών
4.1. Περιβαλλοντική θερμοκρασία: θα καθοριστεί από το περιβάλλον εργοστασίων του κόμματος α
4.2. Σχετική υγρασία: ο ξηρός αέρας θα παρασχεθεί από το κόμμα α
4.3 παροχή ηλεκτρικού ρεύματος: τριφασικό 380V, 50HZ, σειρά διακύμανσης τάσης: + 10%-10%
4.4. Συμπιεσμένος αέρας: μετά από να είσαι ξηρά, φιλτραρισμένη και σταθεροποιημένη, η πίεση αέρα εξόδου είναι μεγαλύτερη από 5.0kg/cm2
4.5. Κενή πηγή: κενή αντλία ή κενός, κενός βαθμός σωληνώσεων μεγαλύτερος από -98kpa
4.6 το κόμμα α θα εξασφαλίσει ότι ο αέρας στην περιοχή είναι ανεμπόδιστος
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
