Τεχνικός εξοπλισμός παραγωγής μπαταριών συμφωνίας για τη σφραγίζοντας μηχανή πυκνωτών
Μια περίληψη,
Το κυλινδρικό κοχύλι αργιλίου με το ηλεκτρικό κύτταρο σφραγίζεται ομοιόμορφα αυτόματα και η διαδικασία μέσης ζωνών πραγματοποιείται. Ο εξοπλισμός μπορεί να σφραγίσει τον πυκνωτή, και το ύψος και το βάθος σφράγισης μπορούν να τεθούν.
ΙΙ. απαιτήσεις διαδικασίας παραγωγής
1. Διαδικασία προϊόντων:
1.1. Ικανότητα: ≥40ppm
1.2. Απαιτήσεις προϊόντων: δεν υπάρχει καμία ρωγμή ή γρατσουνιά στη σφραγίδα, κανένα απόρριμα αργιλίου, και η στοματική μορφή είναι στρογγυλή, δεν υπάρχει καμία γρατσουνιά ή παραμόρφωση του σώματος κοχυλιών, και η γωνία σφράγισης ταιριάζει με την ανώτερη γωνία κάλυψης.
1.3. Μην βλάψτε την ομάδα πόλων και καλύψτε μέσα στο κοχύλι, και μην σπάστε το δαχτυλίδι με σφραγιδόλιθο.
1.4. Κατάλληλος για το ganizational 8*25, ganizational 10*25, ganizational 10*40. Το προϊόν θα ελεγχθεί κατά 8±0.05mm στη διάμετρο μετά από να σφραγίσει.
1.5. Η παραλλαγή ύψους είναι στη σειρά +/0,1
1.6. Multi-station περιστροφικός πίνακας χρήσης για τη σίτιση.
1.8. Ο αριθμός σφυγμού δεν μπορεί να χρησιμοποιηθεί σε όλα τα προγράμματα για να παρουσιαστεί η θέση της σερβο μηχανής, για να μετατραπεί στο χιλ., όπως η θέση της μηχανής αύξησης, η θέση της προ-σφραγίδας, κ.λπ.
2. Μέγεθος προϊόντων:
2.1. Μέγεθος και γωνία της σφραγίδας της ανώτερης κάλυψης:
2.2. Μορφή και μέγεθος του κατώτατου σημείου προϊόντων:
2.2.1 ύψος και μέγεθος του προϊόντος: ρυθμίστε το ύψος της βάσης για να προσαρμοστείτε στις αλλαγές ύψους των διαφορετικών προτύπων
ΙΙΙ. απαιτήσεις εξοπλισμού
3.1. Η θέση σφράγισης, το κτύπημα σφράγισης, η ταχύτητα τροφών και η θέση τροφών μπορούν να ρυθμιστούν. Αφότου ολοκληρώνεται η περιστροφή που οδηγείται από το θραύστη CAM, το προσάρτημα σίτισης είναι ομόκεντρο με το σφραγίζοντας σύστημα.
3.2. Το σφραγίζοντας εργαλείο μπορεί να αντικατασταθεί απλά, και μπορεί να χρησιμοποιηθεί για τα προϊόντα των διαφορετικών μεγεθών με τη μεταβαλλόμενη σχεδίαση
3.3. Το PLC ελέγχει κάθε κυκλική ενέργεια: στερέωση κομματιών προς κατεργασία, σφράγιση τροφών, επιστροφή, απαλλαγή.
3.4. Η λεπτομερής διεπαφή λειτουργίας είναι οθόνη αφής
3.5. Το χωριστό κιβώτιο ελέγχου για το ηλεκτρικό μέρος και χωρίζει το ηλεκτρικό κιβώτιο από το ηλεκτρομαγνητικό πνευματικό μέρος
3.6. Ολόκληρη η μηχανή πρέπει να εξοπλιστεί με την κάλυψη απόδειξης σκόνης, η οποία σχεδιάζεται εύλογα για τη μελλοντικές συντήρηση και την επισκευή
3.7. Η διεπαφή λειτουργίας πρέπει για να είναι στα κινέζικα
3.8. Το ηλεκτρικό κιβώτιο και το πνευματικό κιβώτιο ελέγχου πρέπει να κλειδωθούν
3.9. Η σφραγίζοντας μηχανή πρέπει να προσθέσει ένα διάφραγμα στο σφραγίζοντας μαχαίρι για να αποτρέψει το χειριστή από να βλαφθεί
3.10 η έξοδος της παροχής ηλεκτρικού ρεύματος και της πηγής αέρα του εξοπλισμού θα βρεθεί στη σωστή οπίσθια γωνία του χαμηλότερου μέρους του εξοπλισμού. Η πηγή αέρα θα εξοπλιστεί με μια ρυθμίζοντας βαλβίδα πίεσης και ένα βαρόμετρο.
3.11. Χρώμα συσκευών: το κύριο χρώμα της συσκευής είναι λευκό υπολογιστών, και ο αριθμός πιάτων χρώματος είναι 3a530-5707 Το χρώμα του κιβωτίου ελέγχου είναι μπλε και πράσινο.
Ο αριθμός πιάτων χρώματος είναι HP-3597
3.12. Το φως δεικτών τρεις-χρώματος στην ανώτερη αριστερή γωνία της συσκευής μπορεί να παρουσιάσει τη θέση της συσκευής
3.13. Απαιτήσεις διαμόρφωσης εξοπλισμού: η οθόνη αφής του εξοπλισμού θα είναι kunlun εμπορικό σήμα tongtai, και το PLC θα είναι η Mitsubishi ή panasonic εμπορικό σήμα. Πνευματικά συστατικά που χρησιμοποιούν SMC
3.14 κατά στερέωση του προϊόντος, τον προσάρτημα σίτισης πρέπει να αποτρέψει το προϊόν από την περιστροφή κατά τη διάρκεια της σφράγισης.
IV. εισαγωγή οργάνωσης
4.1 μηχανισμός πλαισίων: 40X40 τετραγωνική συγκόλληση που διαμορφώνει, χρώμα ψησίματος επιφάνειας, χρώμα σύμφωνα με τις απαιτήσεις πελατών, το υπόστρωμα που χρησιμοποιεί την επιχρωμίωση πιάτων χάλυβα. Το πλαίσιο πρέπει να είναι ισχυρό, ειδικά τα τονισμένα μέρη (όπως το σταθερό σφραγίζοντας σύστημα και το πιάτο στηλών υποστήριξης κατώτατου και της μηχανής, που ανυψώνουν το μηχανισμό, κ.λπ. με γρύλλο). Τα συνημμένα κατασκευάζονται έντονα.
4.2 σφραγίζοντας σύστημα: η σφραγίζοντας φόρμα υιοθετεί το χάλυβα βολφραμίου που εισάγεται από την Ταϊβάν, με την ομαλή επιφάνεια και τη μακριά ζωή υπηρεσιών.
4.3 ανύψωση με γρύλλο του συστήματος: ο μηχανισμός οδηγεί το μηχανισμό ανύψωσης για να αυξηθεί για τη σφράγιση.
4.4. Σύστημα περιστροφής: η μηχανή οδηγεί την περιστροφική πλάκα για να περιστραφεί, και ο σταθμός μεταστρέφεται με τη διευθετήσιμη ταχύτητα.
4.5 σύστημα τροφοδοσίας: η σίτιση παλετών, ο πυκνωτής μπορεί να τοποθετηθεί με το χέρι στην παλέτα για τη χωριστή σίτιση.
4.6. Σύστημα ελέγχου: σύστημα ελέγχου PLC της Mitsubishi, λειτουργία οθόνης αφής.

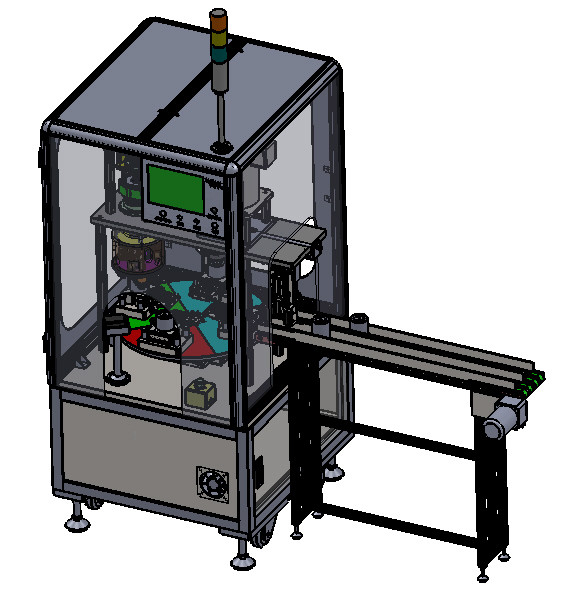

4.7. Δομή μηχανών:
4.9. Κατάλογος τυποποιημένων μερών:
Ο αύξων αριθμός | Τμήματα εξοπλισμού | Όνομα μερών | κατασκευαστής | σημείωση |
1 | Σώμα πλαισίων | Το πιάτο βάσεων | Ze cheng | Η επιφάνεια είναι καλυμμένη με το σκληρό χρώμιο |
ράφι | Ze cheng | Ορθογώνια συγκόλληση σωλήνων | ||
2 | Ο σφραγίζοντας μηχανισμός | Η μηχανή |
Συνημμένα τυχαία στοιχεία
|
|
3 | Τοπ όργανα | Η μηχανή | ||
4 | Περιστρεφόμενος μηχανισμός |
Μηχανή,
Θραύστης CAM |
TEXACO | |
5 | Βαλβίδα σωληνοειδών | Ιαπωνία SMC | ||
6 | PLC | Mitsubishi της Ιαπωνίας |
Συνημμένα τυχαία στοιχεία
|
|
7 | Διακόπτης κουμπιών ώθησης | Εισαγόμενα συστατικά | ||
8 | Οθόνη αφής | Kunlun tong tai, έλεγχος επίδειξης |
Συνημμένα τυχαία στοιχεία
|
|
10 | Άλλα ανταλλακτικά | Το επίπεδο ποιότητας των προϊόντων δεν είναι χαμηλότερο από τα εθνικά πρότυπα |
Συνθήκες εργασίας του εξοπλισμού
5.1. Παροχή ηλεκτρικού ρεύματος: μονοφασικό 220V, σειρά διακύμανσης τάσης: ±10%
5.2. Περιβαλλοντική θερμοκρασία: 10-35℃
5.3. Περιοχή χωρίς διαβρωτικά και εκρηκτικά αέρια και υγρά
5.4. Πηγή αέρα: η πίεση του συμπιεσμένου αέρα είναι μεγαλύτερη από 0.6mpa
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
