Ευφυές ηλεκτρικό κύτταρο εξοπλισμού συνελεύσεων πακέτων μπαταριών που δένει τη μηχανή

Ευφυές ηλεκτρικό κύτταρο εξοπλισμού συνελεύσεων πακέτων μπαταριών που δένει τη μηχανή

1. Απαιτήσεις σχεδίου του ηλεκτρικού κυττάρου που δένει τη μηχανή:

1.1. Ο εξοπλισμός είναι βασισμένος στις απαιτήσεις σχεδίου διαδικασίας της μπαταρίας δένοντας τη μηχανή, και η ευφυής αυτόματη μηχανή δεσίματος μπαταριών κατασκευάζεται βασισμένος στη βιομηχανία 4,0 το σχέδιο. Η γραμμή παραγωγής περιλαμβάνει: μηχανισμός σίτισης, ταΐζοντας χειριστής, συσσωρεύοντας και τοποθετώντας σταθμός, θέση συσσώρευσης, θέση ψεκασμού, και απαλλαγή της γραμμής

1.3. Όροι χρησιμοποίησης:

1.3.1 όροι παροχής ηλεκτρικού ρεύματος: παροχή κύριου ηλεκτρικού ρεύματος: 220V±15%

1.3.2 συμπιεσμένος αέρας: ≥ 0.5mpa, 10L/30Min

1.3.3 περιβαλλοντική θερμοκρασία: 0℃ ~ 40℃.

1.3.4 σχετική υγρασία: 10 ~ 60%RH

1.4. Απαιτήσεις παραγωγής:

1.4.1 απαιτήσεις εμφάνισης:

ομοιόμορφη εμφάνιση του 1.4.1.1, καμία παραμόρφωση

το 1.4.1.2 καμία οπή καρφίτσας, σημάδι ροής, ή άλλες ατέλειες

1.4.2 απαιτήσεις μεγέθους:

1.4.2.1. Πλάτος 35100mm προϊόντων.

μήκος προϊόντων του 1.4.2.2: 50150mm

πάχος τοίχων προϊόντων του 1.4.2.3: 3.812mm

1.4.3 γραμμωτός κώδικας μπαταριών

1.4.3.1. Στο μέτωπο, χρησιμοποιήστε τον τυπωμένο σε εκτυπωτή λέιζερ κώδικα qr ή κολλήστε το γραμμωτό κώδικα

1.5. Απαιτήσεις απόδοσης της μπαταρίας που δένει τη μηχανή:

Απαιτήσεις που καλύπτονται υπό τους κανονικούς όρους παραγωγής Μηχανισμός σίτισης, τοποθετώντας, σταθερής και αξιόπιστης, απλής λειτουργία μηχανισμών, μηχανισμών σκουπισμάτων, μηχανισμών συνδέσεων, μηχανισμών χειριστών Όλα τα κινούμενα μέρη πρέπει να έχουν λογικό, αξιόπιστος, εύκολος να ενεργοποιήσουν το μηχανισμό λίπανσης.

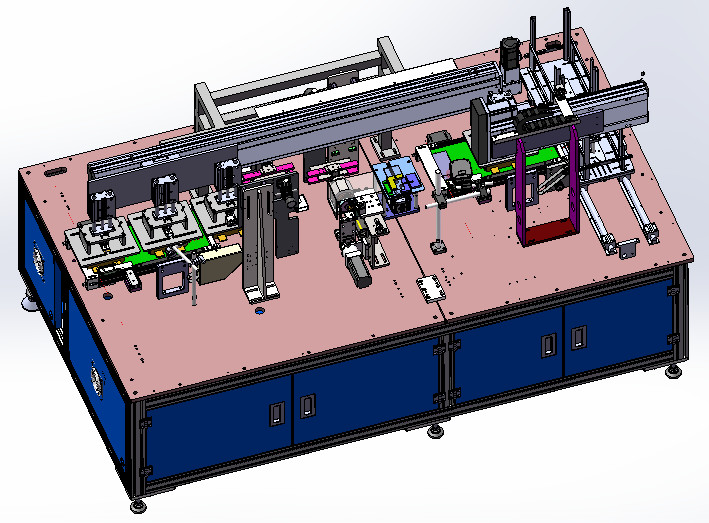

1.5 σχηματικό διάγραμμα του εξοπλισμού

1.5.1 μέγεθος επαγγέλματος εξοπλισμού (μονάδα: χιλ.): 2300*1300*1500 (ύψος πλάτους μήκους * *)

2. Κύρια συστατικά του ηλεκτρικού κυττάρου που δένει τη μηχανή:

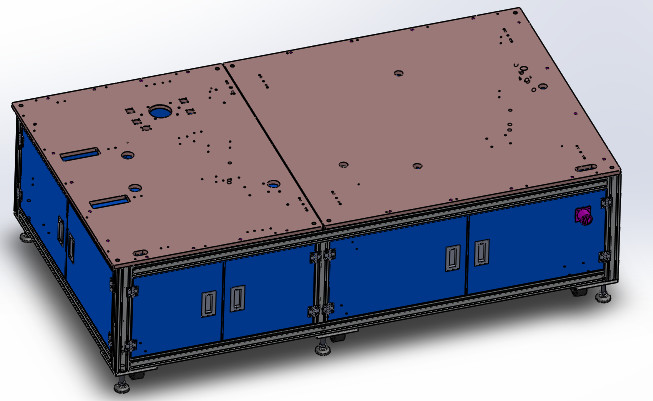

2.1, το ράφι

2.2.1 το σύστημα πλαισίων συγκεντρώνεται με τα σχεδιαγράμματα αργιλίου 30X60 και τα μέρη μετάλλων φύλλων A3.

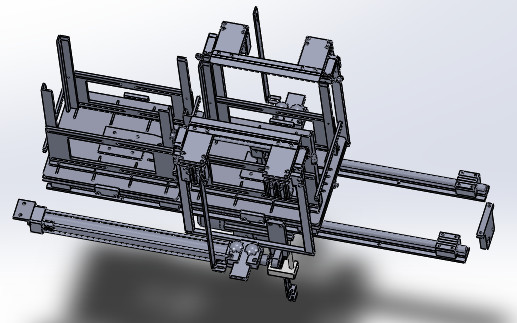

2.2. Σταθμός φόρτωσης του υλικού πιάτων

2.2.1 απαιτήσεις σχεδίου

το 2.2.1.1 που ταΐζει τη δύναμη οδηγείται από κύλινδρο και δύο κιβώτια σίτισης. Υπάρχουν τοποθετώντας διαφράγματα στο αριστερό και τις δεξιά πλευρές, ανυψωτικός μηχανισμός,

Μια πλευρά είναι εξοπλισμένη με το φωτοηλεκτρικό διακόπτη ανίχνευσης

παράμετροι διαδικασίας του 2.2.1.2: το πλάτος προσδιορισμού θέσης μπορεί να ρυθμιστεί σύμφωνα με το μέγεθος της μπαταρίας. Το χειρωνακτικό επίπεδο σίτισης είναι περίπου τρεις σταθμοί, και ο ενδιάμεσος χειριστής παίρνει το επίπεδο σίτισης

2.2.2 κύρια διαμόρφωση εξοπλισμού

2.2.3 λειτουργία: με το χέρι βάλτε την μπαταρία ολόκληρου του σωρού των υλικών δίσκων στο υλικό πεδίο, ο φωτοηλεκτρικός διακόπτης ανίχνευσης ανιχνεύει ότι ο κύλινδρος του υλικού μεταφέρεται στη μέση θέση και περιμένει τον ταΐζοντας χειριστή να πάρει το υλικό, και τα δύο πεδία σίτισης κυκλοφορεί τη σίτιση

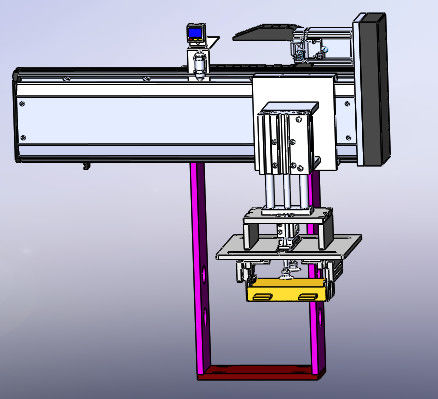

2.3 ταΐζοντας χειριστής μπαταριών

2.3.2. Κύρια μέρη του εξοπλισμού

2.3.2.1. Χέρι σίτισης μπαταριών: αποτελείται από το σερβοκινητήρα, την ενότητα βιδών μολύβδου, το διακόπτη εγγύτητας, τον ανυψωτικό κύλινδρο, την ομάδα πιάτων αναρρόφησης, κ.λπ. Η δομή είναι απλή και πρακτική.

το 2.3.2.1 .1: sucker η μετακίνηση ομάδας ελέγχεται από τη σερβο μηχανή της ενότητας βιδών για τον ακριβή προσδιορισμό θέσης. Μπαταρία διακοπτών εγγύτητας διαθέσιμη.

το 2.3.2.1 .2: το κομμάτι προς κατεργασία είναι κατάλληλο, συνεχές, σταθερό και αξιόπιστο.

2.4 λειτουργία: σύρετε την μπαταρία στο δίσκο στο μηχανισμό μεταφοράς μπαταριών και τον κενό δίσκο στον κενό μηχανισμό συλλογής δίσκων

2.4 μηχανισμός μεταφοράς μπαταριών

24.1.1. Μηχανισμός μετάδοσης μπαταριών: αυτός ο μηχανισμός αποτελείται κυρίως από να περπατήσει τη μηχανή, τη ζώνη, το υποστήριγμα, τον τοποθετώντας κύλινδρο, το διακόπτη εγγύτητας, κ.λπ.

μηχανισμός δύναμης του 2.4.2.1: διευθετήσιμη ταχύτητα.

2.4.2.2. Η μπαταρία εξασφαλίζεται χωρίς ζημία στην μπαταρία μέσω της σχεδίασης προσδιορισμού θέσης

η θέση του 2.4.2.3 της σχεδίασης και της μπαταρίας προσδιορισμού θέσης μπορεί να ρυθμιστεί εύκολα, με την ακρίβεια ≤± 0.1mm προσδιορισμού θέσης

ζώνη ζωνών του 2.4.2.4 που εντείνει το μηχανισμό

η βάση του 2.4.2.5, ο μηχανισμός αποτελείται κυρίως από το πιάτο βάσεων και η τοποθετώντας καρφίτσα, προσδιορισμός θέσης καρφιτσών προσδιορισμού θέσης, εξασφαλίζει τη σταθερότητα και την αξιοπιστία, απλή λειτουργία.

2.4.3 λειτουργία: μεταφέρετε την μπαταρία από τον ταΐζοντας χειριστή στη θέση και περιμένετε το μετρώντας χειριστή αντίστασης τάσης να πάρετε το υλικό

2.5.1.1. Μηχανισμός ανίχνευσης: αυτός ο μηχανισμός αποτελείται κυρίως από το υποστήριγμα, το ανιχνευτικό πυροβόλο όπλο, κ.λπ.

η γωνία ύψους υποστηριγμάτων του 2.5.2.1 μπορεί να ρυθμιστεί αυθαίρετα

2.5.3 λειτουργία: ανιχνεύστε τον κώδικα qr στην επιφάνεια μπαταριών για να συλλέξετε τα αρχικά στοιχεία της μπαταρίας και να τα διαβιβάσετε στο συγκρότημα ηλεκτρονικών υπολογιστών.

το 2.6.1.1 που η συσκευή αποτελείται κυρίως από το υποστήριγμα, ανυψωτικός κύλινδρος, φωτοηλεκτρικός έλεγχος αισθητήρων, φραγμός και ούτω καθεξής.

το 2.6.2.1 που το υποστήριγμα μπορεί να ρυθμιστεί αυθαίρετα σύμφωνα με το μέγεθος μπαταριών

2.6.3 λειτουργία: ο σωρός και τοποθετεί το κύτταρο.

2.7.1.1. Μηχανισμός περιστροφής: αυτός ο μηχανισμός αποτελείται κυρίως από να περπατήσει τη μηχανή, τη ζώνη, το υποστήριγμα, τον τοποθετώντας κύλινδρο, το διακόπτη εγγύτητας, κ.λπ.

ταινία του 2.7.2.1 που τοποθετεί το μηχανισμό: διευθετήσιμη ταχύτητα,

2.7.2.2. Η μπαταρία εξασφαλίζεται χωρίς ζημία στην μπαταρία μέσω της σχεδίασης προσδιορισμού θέσης

2.7.2.3. Η σχεδίαση και η μπαταρία προσδιορισμού θέσης μπορούν να ρυθμιστούν βολικά, με την ακρίβεια ≤± 0.1mm προσδιορισμού θέσης

ζώνη ζωνών του 2.7.2.4 που εντείνει το μηχανισμό

η βάση του 2.7.2.5, ο μηχανισμός αποτελείται κυρίως από το πιάτο βάσεων και η τοποθετώντας καρφίτσα, προσδιορισμός θέσης καρφιτσών προσδιορισμού θέσης, εξασφαλίζει τη σταθερότητα και την αξιοπιστία, απλή λειτουργία.

2.7.3 λειτουργία: δέστε μαζί τα ηλεκτρικά κύτταρα που λαμβάνονται με ταινία από τον οριζόντιο χειριστή

το 2.8.1.1 που ταΐζει το χειριστή: αυτός ο μηχανισμός αποτελείται κυρίως από το υποστήριγμα, τον ανυψωτικό κύλινδρο, την ενότητα ράβδων βιδών, το δίσκο αναρρόφησης, τη ρυθμίζοντας ράβδο, κ.λπ.

το 2.8.2.1 που το υποστήριγμα μπορεί να ρυθμιστεί αυθαίρετα σύμφωνα με το μέγεθος μπαταριών

2.8.3 λειτουργία: πάρτε την μπαταρία από το μηχανισμό μεταφοράς κυττάρων στην τοποθετώντας jig δεσίματος συνέλευση

2.9.1.1. Κωδικοποιήστε το μηχανισμό ανίχνευσης: αυτός ο μηχανισμός αποτελείται κυρίως από το υποστήριγμα, το πυροβόλο όπλο κώδικα, κ.λπ.

η γωνία ύψους υποστηριγμάτων του 2.9.2.1 μπορεί να ρυθμιστεί αυθαίρετα

2.9.3 λειτουργία: σύμφωνα με τους τύπους μπαταριών που ταξινομούνται από το σύνολο ανάλυσης στοιχείων του συγκροτήματος ηλεκτρονικών υπολογιστών, οι διαφορετικοί κώδικες ψεκάζονται στην επιφάνεια μπαταριών.

2.10.1.1. Μηχανισμός μετάδοσης μπαταριών: αυτός ο μηχανισμός αποτελείται κυρίως από να περπατήσει τη μηχανή, τη ζώνη, το υποστήριγμα, τον τοποθετώντας κύλινδρο, το διακόπτη εγγύτητας, κ.λπ.

μηχανισμός δύναμης του 2.10.2.1: διευθετήσιμη ταχύτητα,

2.10.2.2. Καμία ζημία στην μπαταρία δεν είναι εγγυημένη μέσω της σχεδίασης προσδιορισμού θέσης

2.10.2.3. Τα τοποθετώντας εργαλεία και οι μπαταρίες μπορούν να ρυθμιστούν εύκολα, με την ακρίβεια ≤± 0.1mm προσδιορισμού θέσης

ζώνη ζωνών του 2.10.2.4 που εντείνει το μηχανισμό

η βάση του 2.10.2.5, ο μηχανισμός αποτελείται κυρίως από το πιάτο βάσεων και η τοποθετώντας καρφίτσα, προσδιορισμός θέσης καρφιτσών προσδιορισμού θέσης, εξασφαλίζει τη σταθερότητα και την αξιοπιστία, απλή λειτουργία.

2.10.3 λειτουργία: η μπαταρία που λαμβάνεται από τον οριζόντιο χειριστή περιμένει τον κώδικα που ψεκάζεται και που παραδίδεται στο υλικό επίπεδο του ρομπότ

Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
