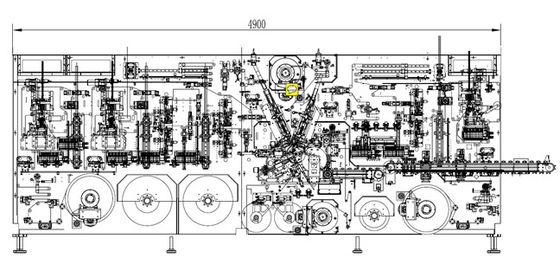

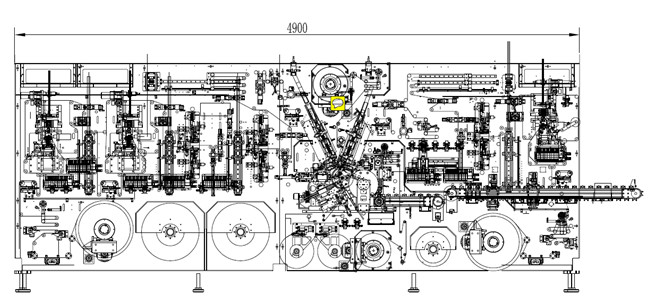

Πλήρως αυτόματος ταινιών εξοπλισμός συνελεύσεων μπαταριών μηχανών παραγωγής άνεμος
1.1: εισαγωγή στις λειτουργίες και τις αρχές συσκευών
Αυτή η συσκευή ενσωματώνει τη λειτουργία παραγωγής ταινιών και τη λειτουργία τυλίγματος του κυττάρου μπαταριών λίθιου. Για να εξετάσει τα θετικά και αρνητικά ηλεκτρόδια της μπαταρίας, το αυτί ηλεκτροδίων θα κοπεί στη διαδικασία παραγωγής (το μήκος του αυτιού ηλεκτροδίων μπορεί να ρυθμιστεί). Ο υπερηχητικός οξυγονοκολλητής θα ενώσει στενά το αυτί ηλεκτροδίων και θα συνδέσει την προστατευτική ταινία. Μετά από την ολοκλήρωση της διαδικασίας παραγωγής, ο εξοπλισμός αυτόματα το κομμάτι και το διάφραγμα πόλων, να κολλήσει την κόλλα στάσεων. Μετά από και να διαμορφώσει, το κύτταρο διαβιβάζεται από το μηχανισμό μεταφοράς. Η διαδικασία μεταφοράς περιέχει την καυτή τρύπα, ανίχνευση βραχυκυκλώματος, απορρίπτει τα ελαττωματικά προϊόντα και άλλους μηχανισμούς για να αποτρέψει τα ελαττωματικά προϊόντα από τη ροή στην επόμενη διαδικασία.
1.3: τεχνικές παράμετροι εξοπλισμού
1.3.1 υλική προδιαγραφή φόρτωσης:
Αριθμός ένωσης του κυλίνδρου | Το πλάτος (χιλ.) | Πάχος (MU) | Το μήκος (χιλ.) | Μέγιστη υλική διάμετρος | Πυρηνική διάμετρος | |
Το θετικό κομμάτι πόλων | 1 | 55-60 | 60~300 | 500-1200 | φ450 | φ76.2 |
Αρνητικό κομμάτι πόλων | 1 | 55-60 | 60~250 | 500-1200 | φ450 | φ76.2 |
Το διάφραγμα | 2 | 55-62 | 16~25 | - | φ300 | φ76.2 |
Το θετικό αυτί πόλων | 1 | 4 | 80~150 | 40-70 | φ300 | φ76.2 |
Το αρνητικό αυτί πόλων | 2 | 4 | 50~100 | 40-70 | φ300 | φ76.2 |
Θετική ταινία αυτιών πόλων | 2 | 8~20 | 20~100 | 50-60 | φ150 | φ76.2 |
Αρνητική ταινία αυτιών πόλων | 4 | 8~20 | 20~100 | 50-60 | φ150 | φ76.2 |
Θετική ταινία συστημάτων εκτίναξης | 1 | 10~15 | 20~100 | ~ | φ200 | φ76.2 |
Ταινία ελέγχου | 1 | 20-60 | 20~70 | 30~60 | φ200 | φ76.2 |
1.3.2 προδιαγραφή σημείων υπερηχητικής συγκόλλησης
1) εμπορικό σήμα και ποσότητα υπερηχητικού οξυγονοκολλητή
Θετικό ηλεκτρόδιο: 1 δημοφιλής μηχανή συγκόλλησης επιστήμης έξοχη
Αρνητικό ηλεκτρόδιο: 2 δημοφιλείς μηχανές συγκόλλησης επιστήμης έξοχες
2) απαιτήσεις σημείων συγκόλλησης
Θετικός πόλος 3mm×25mm λουρίδα Ο αρνητικός πόλος είναι 3mm×4mm, και το συνολικό μήκος των τεσσάρων σημείων είναι 25mm.
3) ζωή υπηρεσιών του κεφαλιού συγκόλλησης
Θετικό κεφάλι συγκόλλησης ηλεκτροδίων ≥ 700.000 φορές Αρνητικό κεφάλι συγκόλλησης ηλεκτροδίων ≥ 120.000 φορές (ενιαία πλευρά)
4) αριθμός πολικών αυτιών
Ένας θετικός πόλος, δύο αρνητικοί πόλοι
1.3.3 διαδικασία της προστατευτικής κόλλας για το μπάλωμα πόλων
1) μια ομάδα θετικών ζευγαριών πόλων
2) οι δύο ομάδες αρνητικού πόλου μπορούν να κολληθούν μαζί για να μην επιτύχουν καμία κόλλα έξω από το εξωτερικό αυτί πόλων, δηλ., μόνο τρία κομμάτια της κόλλας μπορούν να κολληθούν.
1.3.4 μέγεθος βελόνων
Διάμετρος βελόνων: 3.5mm Κατάλληλος για το τύλιγμα 18650 κυττάρων.
1.3.5 απαιτήσεις ακρίβειας προϊόντων
1) η απόκλιση μεταξύ του μήκους και της ακρίβειας θέσης των θετικών και αρνητικών αυτιών πόλων συγκόλλησης είναι ≤±0.5mm
2) η απόκλιση ακρίβειας θέσης της προστατευτικής ταινίας είναι ≤±0.5mm
3) απόκλιση της ακρίβειας ευθυγράμμισης του τυλίγματος (εκτός από το λάθος που προκαλείται από την υλική ακρίβεια)
Θετικό/αρνητικό πιάτο: ≤±0.3mm
Αρνητικά ταινία/διάφραγμα: ≤±0.3mm
4) απόκλιση στην κατεύθυνση μήκους των θετικών και αρνητικών πόλων
5) διαμήκες σάλιασμα της κουράς πόλων: ≤10um
6) θετική και αρνητική αποτελεσματική περιοχή συγκόλλησης (πάχος 0.1mm αυτιών ηλεκτροδίων): ≥70%
7) πολικό σάλιασμα κουράς αυτιών: ≤15um
8) το λάθος μήκους κουράς του φύλλου πόλων (που αντιστοιχεί στην ακρίβεια επιστρώματος): ≤±0.5mm
9) ζωή του κόπτη αυτιών πόλων: 1 εκατομμύριο φορές
10) ζωή του κόπτη φετών πόλων: 300.000 φορές
11) ζωή κοπτών διαφραγμάτων: 2 εκατομμύριο φορές
12) καυτό ποσοστό περασμάτων τρυπών: 99.8%
13) ποσοστό μέτρησης διαρροής βραχυκυκλώματος: 99.8%
1.3.6 γενικό μέγεθος του εξοπλισμού: μήκος 5000 ύψους mm× του πλάτους mm× του 1950 2200 χιλ. (αποκλείοντας το υπερβολικό μήκος του μέρους απαλλαγής).
1.3.7 καθαρό βάρος του εξοπλισμού: 6000KG.
1.3.8 δύναμη ανεφοδιασμού: Εναλλασσόμενο ρεύμα 220V± 10% 50Hz.
1.3.9 δύναμη: συνολική δύναμη: 15KW.
1.3.10 πηγή πίεσης αέρα ανεφοδιασμού: πίεση αέρα 0.5mpa (5kg/c㎡) Απαραίτητο ποσοστό ροής αέρα: 600NL/min (τυποποιημένο λίτρο).
1.3.11 θερμοκρασία και περιβαλλοντικές απαιτήσεις:
Περιβάλλον χρήσης (σύμφωνα με JISB3502)
(1) περιβαλλοντική θερμοκρασία: 0 ~ 55℃
(2) δεν πρέπει να υπάρξει κανένα διαβρωτικό αέριο ή καύσιμο περιβάλλον, καμία σκόνη και άλλο σκληρό περιβάλλον.
χρώμα συσκευών του 3.3.3.12: μπεζ υψηλός-ερμηνείας
θόρυβος εξοπλισμού του 3.3.3.13: ≤75db.
1.3.4 ικανότητα του εξοπλισμού
1. Ικανότητα παραγωγής
Ταχύτητα ≥ παραγωγής 27 PPM 700mm μακρύς πόλος (μεταφορά διαφραγμάτων, θετικός πόλος 1 αυτί Ένας ή δύο αρνητικοί πόλοι
Πολύ αυτί)
Ταχύτητα ≥ παραγωγής 20 PPM 900mm μακρύς πόλος (μεταφορά διαφραγμάτων, θετικός πόλος 1 αυτί Ένας ή δύο αρνητικοί πόλοι
Πολύ αυτί)
Σημείωση: εκτός από τις υλικές ατέλειες, και οι δύο όροι πρέπει να ικανοποιήσουν.
2. Σιτάρι-κινώντας ποσοστό ≥ 95%
Παραγωγή = πραγματική ποσότητα παραγωγής (πραγματικός τρέχοντας χρόνος ταχύτητας παραγωγής εξοπλισμού *).
3. Παραγωγή ≥ 98%
Παραγωγή = ποσότητα καλής/πραγματικής παραγωγής (αποκλείοντας τις υλικές ατέλειες).
3.3.5: αναλυμένη περιγραφή της δομής εξοπλισμού
1. Κομμάτι Πολωνού που μεταβιβάζει (τα θετικά και αρνητικά κομμάτια είναι τα ίδια): αποτελείται από να ξετυλίξει το πλαίσιο, τον έλεγχο έντασης, τη συσκευή αφαίρεσης σκόνης, την απόκλιση που αποκαθιστούν τη συσκευή, τη συσκευή καθοδήγησης, κ.λπ.
1) ξετυλίγοντας πλαίσιο: το ξετυλίγοντας πλαίσιο είναι ενιαίο cantilever και διπλή μια δομή υποστήριξης, η οποία οδηγείται από τη σερβο μηχανή εναλλασσόμενου ρεύματος στο κέντρο, με ενεργός να ξετυλίξει, και εξοπλίζεται με τον αυτόματο μηχανισμό διορθώσεων απόκλισης, και το πνευματικό αυτόματο τύλιγμα σκλήρυνσης με τη βαλβίδα εναέριου ελέγχου
2) ελεγκτής έντασης: μέσω του ποτενσιόμετρου που συνδέεται με το βραχίονα ταλάντευσης στην απόκλιση θέσης ελέγχου, η ένταση μπορεί να ρυθμιστεί
3) συσκευή αφαίρεσης σκόνης: η συσκευή υιοθετεί την αναρρόφηση προσανατολισμένων προς τη μηχανή βουρτσών και αρνητικής πίεσης για να αφαιρέσει τη σκόνη και στις δύο πλευρές του πόλου, με την υψηλή αποδοτικότητα αφαίρεσης σκόνης
4) απόκλιση διαδικασίας που αποκαθιστά τη συσκευή: η συσκευή αποτελείται από δύο μηχανισμούς: ανίχνευση και εκτέλεση. Η άκρη αναφοράς του κομματιού πόλων ανιχνεύεται από τον αισθητήρα οπτικής ίνας για να καθορίσει εάν το κομμάτι πόλων αντισταθμίζεται. Κατόπιν ελέγξτε τον ταλαντωτή για να αποκαταστήσετε την απόκλιση
5) συσκευή σίτισης πόλων: η συσκευή οδηγείται από μια σερβο μηχανή, η οποία εισάγει ακριβώς τον πόλο στο άνεμος μέρος για να εξασφαλίσει τη διανομή και τον προσδιορισμό θέσης του πόλου και αντισταθμίζει αυτόματα
6) διάφραγμα που μεταβιβάζει: αποτελείται από να ξετυλίξει το πλαίσιο, τον έλεγχο έντασης και άλλες συσκευές. Το ξετυλίγοντας πλαίσιο, έλεγχος έντασης είναι το ίδιο με τον ξετυλίγοντας σταθμό φύλλων πόλων.
2. Μηχανισμός συγκόλλησης αυτιών Πολωνού
Δύο σύνολα αρνητικών αυτιών σίτισης ηλεκτροδίων, ενώνοντας στενά μηχανισμός, το αρνητικό καθορισμένο μήκος αυτιών ηλεκτροδίων που ταΐζουν την τέμνουσα συσκευή, η θετική απαλλαγή αυτιών ηλεκτροδίων και έχουν έναν πολικό μηχανισμό αποτύπωσης σε ανάγλυφο αυτιών. Ο θετικός πόλος ένα σύνολο αυτιού σίτισης πόλων, ενώνοντας στενά μηχανισμός, και περιέχει έναν μηχανισμό επιστρώματος.
3. Προστατευτικός μηχανισμός ταινιών αυτιών Πολωνού
Θετικό 1 σύνολο πολικής κόλλας αυτιών, αρνητικό 2 σύνολο πολικής κόλλας αυτιών, η πολική κόλλα αυτιών χρησιμοποιείται κυρίως στην πολική κόλλα αυτιών.
4. Άνεμος μέρος: αυτό το μέρος υιοθετεί τον τρόπο τυλίγματος τρεις-σταθμών τρεις-καρφιτσών, μονόδρομο πνευματικό σχέδιο βελόνων, το τύλιγμα βελόνων και το περιστροφικό κεφάλι οδηγούνται από τη σερβο μηχανή εναλλασσόμενου ρεύματος, η θέση γωνίας και η γραμμική ταχύτητα μπορούν να είναι κλειστός αυτόματος έλεγχος βρόχων, θετικός πόλος πρώτα μέσα, αρνητικός πόλος πρώτα με δύο τρόπους μπορούν να τεθούν ελεύθερα.
1) θετικός και αρνητικός πόλος που κόβει: υιοθετήστε να κόψει ψαλιδιού, είναι εδώ εξοπλισμένος με τη συσκευή αφαίρεσης σκόνης πόλων
2) κοπή διαφραγμάτων: πνευματική κοπή με το μαχαίρι βουνών
3) τέμνουσα ταινία: πνευματική κοπή με το μαχαίρι βουνών
4) απαλοιφή: χρησιμοποίηση της μηχανικής περικοπής. Στο στάδιο της σίτισης, ο πνευματικός σφιγκτήρας χρησιμοποιείται για να στερεώσει το ηλεκτρικό κύτταρο και έπειτα η κουλουριάζοντας βελόνα περιστρέφεται για να πραγματοποιήσει την κατευθείαν τρύπα, και έχει τη λειτουργία της καυτής τρύπας. Όταν ο εξοπλισμός ΧΡΗΣΙΜΟΠΟΙΕΙ τη λειτουργία μέσω της τρύπας και της καυτής τρύπας, το υγρό διάφραγμα απαιτείται. Εάν η διαδικασία πελατών απαιτεί τη χρήση του ξηρού διαφράγματος, κατόπιν η βελόνα πρέπει να ψεκαστεί τακτικά με έναν πράκτορα απελευθέρωσης ταινιών. Ανίχνευση βραχυκυκλώματος κατά τη διάρκεια της απαλοιφής. Ανιχνευτής βραχυκυκλώματος: 100v-500v συνεχές ρεύμα διευθετήσιμο Ρεύμα, 1 μικροαμπέρ-9 microamperes.
5. Σταματήστε τη συσκευή σίτισης ταινιών: η παθητική να ξετυλίξει μέθοδος, πλήρης να ξετυλίξει, κεφάλι Τύπου, κοπή μαχαιριών βουνών από τον κύλινδρο, μήκος τυλίγματος ταινιών μπορεί να τεθεί όπως απαιτείται.
6. Μεταβίβαση των μερών στα κομμάτια: η διαλείπουσα ζώνη μεταφορέων υιοθετείται, η οποία συμφωνεί με κτυπά ολόκληρης της μηχανής, και τακτοποιείται οριζόντια. Τα υλικά απαλλάσσονται στη δεξιά πλευρά του εξοπλισμού, τα κατάλληλα προϊόντα και τα ελαττωματικά προϊόντα επιθεωρούνται, τα κατάλληλα προϊόντα παραδίδονται στο σταθμό αποκομιδής, και τα ελαττωματικά προϊόντα περιέρχονται στο κιβώτιο αποκομιδής αποβλήτων.
7. Περιγραφή δομών μηχανών
1) το πλαίσιο αποτελείται από τα ενωμένα στενά σχεδιαγράμματα χάλυβα και υποβάλλεται σε επεξεργασία με τη γήρανση. Ο πίνακας τοίχου αποτελείται από τα υψηλής ποιότητας πιάτα χάλυβα και οι δύο πλευρές αλέθονται με το υψηλό planeness και την καλή δομική ακαμψία για να εξασφαλίσουν την ακρίβεια λειτουργίας.
2) κύλινδρος οδηγών: η επιφάνεια του κράματος αργιλίου αντιμετωπίζεται από την οξείδωση superhard, με την υψηλή σκληρότητα επιφάνειας και μη εύκολος να φορέσει
3) το ηλεκτρικό κιβώτιο ελέγχου βρίσκεται μέσα στη μηχανή, το υλικό και η καλωδίωση διαιρούνται σε λειτουργικούς φραγμούς, το ισχυρό τρέχον και αδύνατο ρεύμα είναι χωρισμένο, έχει τις λειτουργίες προστασίας της υπερφόρτωσης βραχυκυκλώματος, της διαρροής δύναμης και της ίσης απώλειας
4) το ανθρώπου-μηχανής σχέδιο διεπαφών εξανθρωπίζεται και επιστημονικός, και η θέση ελαττωμάτων μπορεί να επιδειχθεί
5) είναι εξοπλισμένο με τη λειτουργία συναγερμών του σπασίματος της ταινίας και της κατανάλωσης του υλικού, και η μηχανή θα σταματήσει αυτόματα για να εξασφαλίζει το συνεχές κύλισμα του υλικού
6) είναι εξοπλισμένο με τις υγιείς και φωτοηλεκτρικές λειτουργίες ανίχνευσης λειτουργιών συναγερμών (βραχυκύκλωμα, λίγο αυτί πόλων, σύνδεση ζωνών, κ.λπ.) Λειτουργία απόρριψης Με το διάφραγμα, το θετικό και αρνητικό πιάτο μπορεί να έχει μια ενιαία λειτουργία ρόλων
7) τελειώνουν τη λειτουργία του υπολογισμού - προϊόντα και της μέτρησης του μήκους των κομματιών πόλων
8) ο εξοπλισμός έχει τις αποτελεσματικές εγκαταστάσεις προστασίας ασφάλειας.
ΙΙΙ. λειτουργικό περιβάλλον εξοπλισμού
1. Βάρος εξοπλισμού: 500-1500kg ανά μονάδα
2. Περιβαλλοντική θερμοκρασία: καθορισμένος από το περιβάλλον εργοστασίων του κόμματος α
3. Παροχή ηλεκτρικού ρεύματος ελέγχου: τριφασικό 380V, 50HZ, σειρά διακύμανσης τάσης 5KVA: + 10%-10%
4. Συμπιεσμένος αέρας: μετά από να ξεράνει, διήθηση και σταθεροποίηση πίεσης: η πίεση εξόδου είναι μεγαλύτερη από 6.0kg/cm2
5. Κενό: η κενή πηγή θα παρασχεθεί από το κόμμα α, ≦ -80kpa
6. Το κόμμα α θα εξασφαλίσει ότι ο αέρας στην περιοχή είναι ανεμπόδιστος
IV. εγκατάσταση, διόρθωση και κατάρτιση
1. Εκτός αν ειδάλλως απαιτημένο εγγράφως, το κόμμα α θα είναι αρμόδιο για τη λήψη, να ανοίξει και τη μεταφορά των μηχανών στην περιοχή εγκαταστάσεων.
2. Το κόμμα β θα είναι αρμόδιο για την εγκατάσταση, την ολοκλήρωση διόρθωσης και συστημάτων του εξοπλισμού.
3. Αφότου ολοκληρώνεται η εγκατάσταση, και τα δύο κόμματα θα διευθύνουν τη δοκιμαστική παραγωγή του εξοπλισμού στις μικρές batch. Μόνο αφού είναι κατάλληλος ο εξοπλισμός και εγκρίνεται από το κόμμα α, μπορεί ο εξοπλισμός να παραχθεί μαζικά επίσημα.
4. Το κόμμα β θα παράσχει να εκπαιδεύσει για το κόμμα ένα προσωπικό δωρεάν. Το περιεχόμενο περιλαμβάνει την κανονικές χρήση, τη συντήρηση, την ανάλυση ελαττωμάτων και την ανίχνευση μηχανικών βλαβών, λειτουργία του εξοπλισμού
Διαδικασίες ασφάλειας και έκτακτης ανάγκης.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
