Υψηλής ικανότητας υγρή εγχύσεων απλή δομή τροφοδοτών σκονών μηχανών αυτόματη

1
MOQ
Negotiation, email communication
τιμή
Υψηλής ικανότητας υγρή εγχύσεων απλή δομή τροφοδοτών σκονών μηχανών αυτόματη
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
σταθερός: 97%
ταχύτητα: ≥12PPM/min
κατάλληλος: 99.50%
Βάρος: 1500KG
Εξουσιοδότηση: 1 έτος
Υψηλό φως:

ΑΥΤΟΜΑΤΗ ΥΓΡΗ ΜΗΧΑΝΗ ΠΛΗΡΩΣΗΣ

,

ανιχνευτής διαρροών πίεσης

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ZeCheng
Αριθμό μοντέλου: Zc-AA-68
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: 90 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10 σύνολα το μήνα
Περιγραφή προϊόντων



Υψηλής ικανότητας υγρή εγχύσεων απλή δομή τροφοδοτών σκονών μηχανών αυτόματη

Μπαταρία νικελίου καδμίου, πλήρης αυτόματη γραμμή παραγωγής εμβρύων πιάτων μπαταριών νικελίου σιδήρου



Τεχνική συμφωνία για τη γραμμή παραγωγής τσεπών του πιάτου μπαταριών

1. Απαιτήσεις σχεδίου για τη γραμμή παραγωγής του πιάτου μπαταριών του τύπου τσαντών

1.1. Με βάση τις απαιτήσεις κατασκευής των πιάτων που παρέχονται από ****, αυτό το πρόγραμμα σχεδιάζει και παράγει την κενή γραμμή παραγωγής για το πιάτο της μπαταρίας τσαντών. Η αυτόματη γραμμή παραγωγής του χοντροδουλέματος μαξιλαριών της μπαταρίας τσαντών περιλαμβάνει δύο τον αυτόματο υλικό τροφοδότη, δύο ανεξάρτητα και αντανακλά τη συμμετρική εγκατάσταση του τροφοδότη σκονών, ενός πίνακα φόρτωσης (μικρή αποθήκευση λουρίδων), και μιας κουρεύοντας μηχανής αποτύπωσης σε ανάγλυφο.

1.2.Plate κενή διαδικασία παραγωγής: η λουρίδα χάλυβα κάτω από το πλαίσιο και τη μορφή λουρίδων για να γεμίσει μια κονιοποιημένη και δευτεροβάθμιας πλήρωσης σκονών μεταλλουργική ξύστρα σκονών, (-) – ο επάνω με το πλαίσιο - πάνω-κάτω τη λουρίδα η συγχώνευση - προσανατολισμένος - βραχίονας στο στόμα - κενός κάτοχος που κάμπτει (- > σαφής σκόνη), συσσώρευσε το στόμα - κομμένη - πάγκος εργασίας φόρτωσης (μικρή αποθήκευση) (9 μ) - περίοδος άρθρου - η αποτύπωση σε ανάγλυφο - που κόβεται - το πιάτο συνεχίζει την παράδοση. Η αρνητική ανάγκη γραμμών παραγωγής πιάτων κενή μόνο που καρυκεύουν μιά φορά, καμία δευτεροβάθμιες συσκευασία και σκόνη.

1.3.Production παράμετροι ικανότητας και διαδικασίας της κενής γραμμής παραγωγής πιάτων: η ταχύτητα παραγωγής των μικρών λουρίδων είναι διευθετήσιμη από 20m/min, και το μήκος των μικρών λουρίδων είναι 8m +/0,5/λουρίδα διευθετήσιμη. Το πάχος της λουρίδας είναι διευθετήσιμο από 3,3 σε 5.5mm. Μικρό βάρος 2.6g ~ 6.5g/50mm φραγμών διευθετήσιμο Εφαρμόσιμη ζώνη χάλυβα: 0,1 X 21 Χ Λ 0,1 * 23 * Λ 0,1 X.25 Χ Λ. Το πλάτος της λουρίδας πιάτων είναι διευθετήσιμο από 60 έως 400 χιλ., και το μήκος κουράς της λουρίδας είναι διευθετήσιμο από 80 έως 200 χιλ. Μετά από να αποτυπώσει σε ανάγλυφο, το πάχος είναι διευθετήσιμο από 1,4 σε 5.0m, και το ποσοστό κουράς είναι μεγαλύτερες από 25 φορές το /min.

1.4.Performance απαιτήσεις της κενής γραμμής παραγωγής πιάτων: 1.3 υπό τους κανονικούς όρους παραγωγής. Απαιτήσεις της πρότασης Κάθε μέρος κανονισμού, μηχανισμός σίτισης, σκόνη που ταΐζουν και μηχανισμός συσκευασίας, που διαμορφώνει το μηχανισμό συνδυασμού, μηχανισμός κουράς πίεσης, απαιτήσεις της σταθερότητας και της αξιοπιστίας, εύκολες να λειτουργήσουν Όλα τα κινούμενα μέρη θα έχουν το λογικό, αξιόπιστο και κατάλληλο μηχανισμό λίπανσης.

1.5. Πρόληψη σκόνης:

1.5.1. Η γραμμή παραγωγής πρέπει να έχει τις αξιόπιστες dustproof εγκαταστάσεις, και οι dustproof εγκαταστάσεις διατηρούν τον αεραγωγό εισαγωγής Πρέπει να υπάρξει υλική δεξαμενή συλλογής κάτω από κάθε λειτουργώντας πρόσωπο, το οποίο απαιτεί την πλήρη συλλογή και την κατάλληλη λειτουργία. Η πόρτα ασφάλειας όλης της dustproof κάλυψης πρέπει να είναι σταθερή και αξιόπιστη, κατάλληλη να λειτουργήσει και να διατηρήσει.

1.5.2. Όλοι οι ηλεκτρικοί εγκαταστάσεις, οι διακόπτες, οι υποδοχές και τα βουλώματα θα είναι dustproof και explosionproof. Το σκοινί δύναμης θα έχει μια προστατευτική κάλυψη.

1.6. Αφότου ολοκληρώνεται το σχέδιο, τα κατασκευαστικά σχέδια θα επιβεβαιωθούν και υπογεγραμμένος από το κόμμα α και θα συνδεθούν με αυτήν την τεχνική συμφωνία.

1.7.Plate αυτόματος εξοπλισμός γραμμών παραγωγής:

Αριθ. Όνομα διαδικασίας Devicename Ικανότητα του εξοπλισμού Ποσότητα (σύνολα) Παρατηρήσεις
1 Υλικό φορτίων Αυτόματος τροφοδότης σκονών 250kg το /netx 2 Αυτόματη φόρτωση
2 Σκόνη συσκευασίας Τυλίγοντας μηχανή σκονών πιάτων αυτόματη ≤20m/min διευθετήσιμος 2
3 φόρτωση Σταθμός φόρτωσης 9m 1 Καμία ζώνη μεταφορέων κυλίνδρων δύναμης
4 Καμία ζώνη μεταφορέων κυλίνδρων δύναμης Μηχανή κουράς αυλακωήσαστε ≥25 次 /min 1

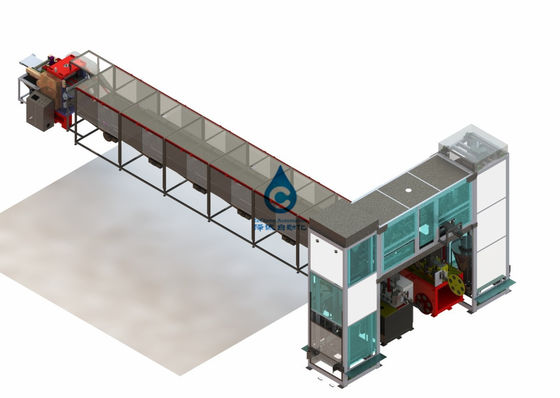

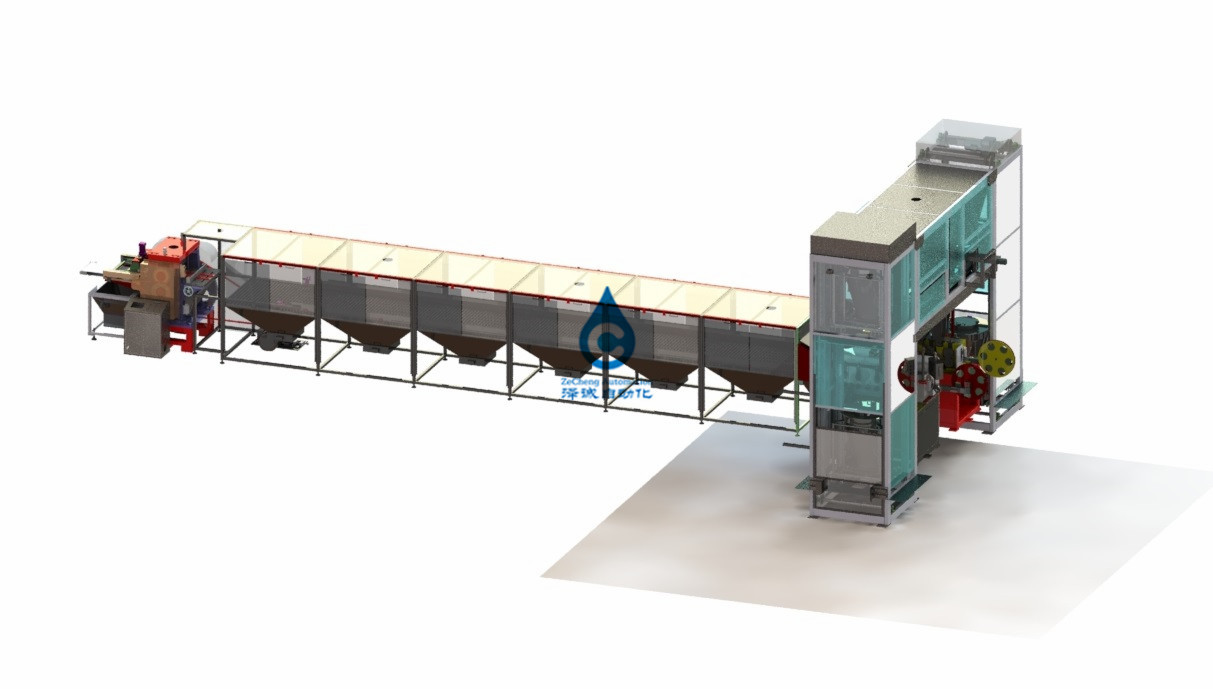

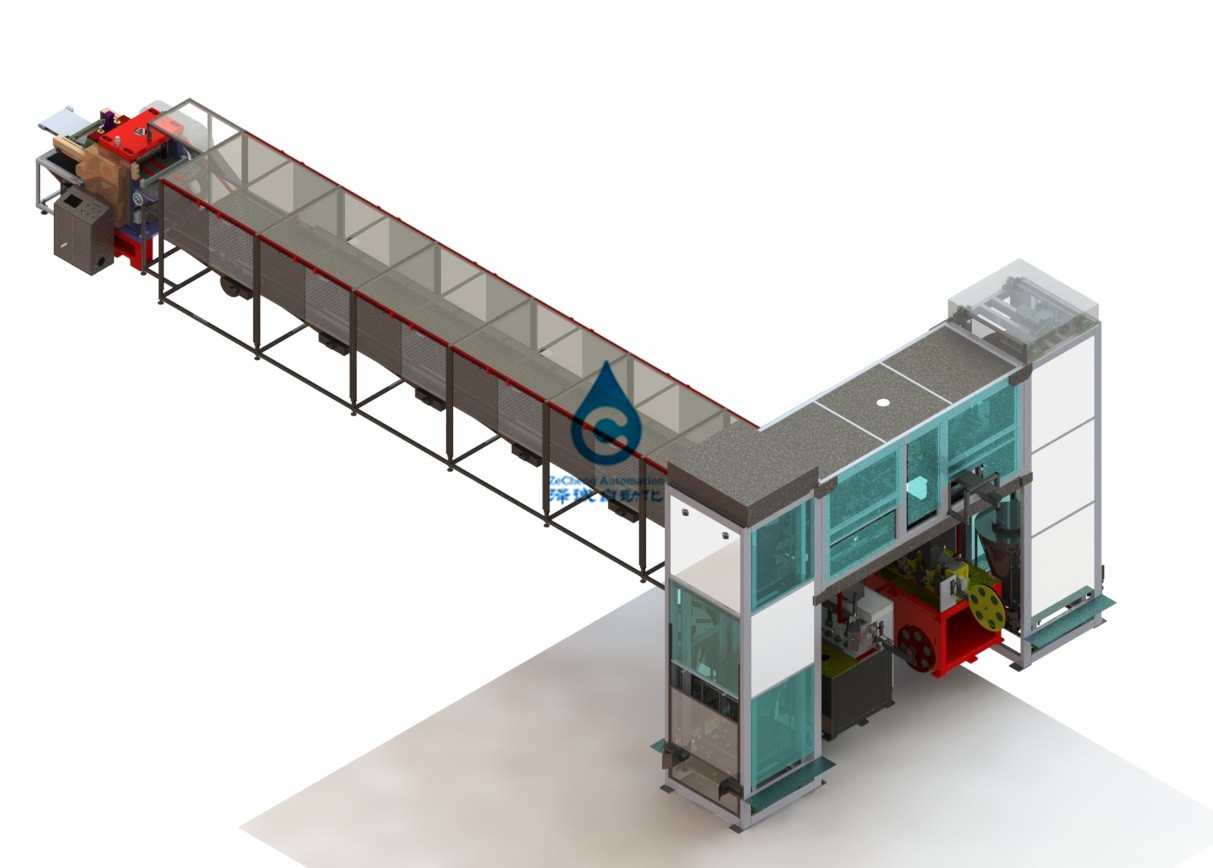

1.7. Σχέδιο συνελεύσεων εξοπλισμού

2.The κύριοι εξοπλισμός και εγκαταστάσεις της γραμμής παραγωγής για το κενό του μαξιλαριού της μπαταρίας τσαντών

2.1.Auto-τροφοδότης

2.1.1.Design απαιτήσεις

το 2.1.1.1. Τους υπαλλήλους θα γεμίσουν με το υλικό της σφράγισης του αυτοκινήτου (ένα φορτίο του υλικού βάρους περίπου 250 κλ) στην αυτόματες πλατφόρμα και την κλειδαριά ανελκυστήρων τροφοδοτών, να αρχίσουν την αυτόματη μηχανή σίτισης, που σφραγίζει το αυτοκίνητο μέχρι υψηλό, οι κινήσεις μηχανών το αυτοκίνητο για να κινήσουν την οριζόντια σταθερή έξοδο χοανών, η σταθερή διεπαφή χοανών αυξάνεται αυτόματα και το αυτοκίνητο που απαλλάσσει το στοματικό ελλιμενισμό, που σφραγίζει τη βαλβίδα εξόδου αυτοκινήτων ανοίγει αυτόματα, αυτόματο υλικό σε σταθερό μέσα στη χοάνη, ολόκληρη η διαδικασία της σφραγίδας, καμία υλική διαρροή.

το 2.1.1.2. Χαρακτηριστικά γνωρίσματα: η αυτόματη σίτιση, αυτόματη παράδοση, μειώνει τη χειρωνακτική λειτουργία, επεξεργάζεται τη σφράγιση, μειώνει τη ρύπανση σκόνης.

2.1.2.Main μέρη του εξοπλισμού

Αριθ. Σύνθεση συστημάτων Διαμόρφωση συστημάτων Ποσότητα
1 Σύστημα ραφιών Ενωμένη στενά κατασκευή πλαισίων 1
Μηχανή εναλλασσόμενου ρεύματος 4
Κίνηση αλυσίδων 4
Κιβώτιο ταχυτήτων μείωσης 4
Σφραγίστε το φέρον κάθισμα 8
Μηχανισμός πενσών 2
Κύλινδρος αέρα 2
2 Σφράγιση του αυτοκινήτου Σφράγιση του αυτοκινήτου 4
Βαλβίδα πυλών 4
Σφράγιση της μεταφοράς 4
Blanker 4

2.1.3. Τεχνική παράμετρος

Προδιαγραφές

Στοιχείο

ZLA01A
Αποδοτικότητα Η ενιαία ταχύτητα σίτισης του καροτσακιού είναι για 250kg και < 20min="">
Συνολική δύναμη (KW) AC380V, 50HZ 1.5KW
  • Δύναμη για τη λειτουργία

(KW)

AC380V, 50HZ 1KW
  • Βάρος μηχανών
800KG
Αποτελεσματική ικανότητα της σφράγισης της μεταφοράς 250KG/辆


2.1.4.Equipment διάγραμμα

2.1.5.Main μέρη εξοπλισμού

το 2.1.5.1. Σύστημα πλαισίων: χάλυβας καναλιών, ενωμένη στενά ι-χάλυβας δομή, σταθερός και αξιόπιστος Η ανυψωτική μηχανή τροφών υιοθετεί τη μεταβλητή μηχανή συχνότητας, η ταχύτητα είναι διευθετήσιμη, και η ράγα οδηγών και στις δύο πλευρές υιοθετεί τη δομή ι-χάλυβα, η οποία είναι σταθερή και αξιόπιστη στη διαδικασία ανύψωσης. Ολόκληρο το πλαίσιο σφραγίζεται με το διαφανές πιάτο PE, με τη σφραγισμένη πόρτα και στις δύο πλευρές, η οποία είναι κατάλληλη για τη συντήρηση.

2.1.5.2. Σφραγίζοντας μεταφορά: το σφραγίζοντας πλαίσιο μεταφορών αποτελείται από 8040 τετραγωνική συγκόλληση, τέσσερις μεταφέρουσες καρδάνειες ρόδες στο κατώτατο σημείο, και η χοάνη αποτελείται από το ανοξείδωτο καθρεφτών. Σφραγίζοντας λιμένας απαλλαγής μεταφορών με το διακόπτη απαλλαγής βαλβίδων βουλωμάτων, σφραγίδα τοπ κάλυψης. Το αρνητικό υλικό σφραγίζοντας αυτοκίνητο είναι εξοπλισμένο με έναν αναμίκτη απαλοιφής.



2.2.Powder μηχανή συσκευασίας

2.2.1. Απαιτήσεις σχεδίου

το 2.2.1.1. Αυτή η μηχανή είναι κατάλληλη για την παραγωγή της μικρής λουρίδας της χαμηλής, μέσης και υψηλής αναλογίας πιάτο μπαταριών. Είναι απλό και κατάλληλο να ρυθμιστεί και να αντικαταστήσει η ρόδα σχεδίασης. Σταθερή και αξιόπιστη λειτουργία του εξοπλισμού Πλήρης λίπανση, αξιόπιστη και εύκολη λειτουργία Η πλούσια υλική συλλογή είναι πλήρης, αξιόπιστη και κατάλληλη. Η διαδικασία του επιστρώματος σκονών πραγματοποιείται στο πλαίσιο του σφραγισμένου περιβάλλοντος για να μειώσει τη ρύπανση σκόνης. Οι πόρτες και τα παράθυρα σφραγίζονται με τις οργανικές επιτροπές γυαλιού για την εύκολα παρατήρηση, το άνοιγμα και το κλείσιμο. Η dustproof δυνατότητα είναι πλήρης, κατάλληλη, αξιόπιστη και όμορφη.

το 2.2.1.2. Τεχνολογική διαδικασία: χαμηλότερο πλαίσιο ζωνών χάλυβα, χαμηλότερος χάλυβας που διαμορφώνει, αρχικός που γεμίζει σκονών (μεταλλουργική ξύστρα), κονιορτοποίηση, γεμίζοντας (μεταλλουργική ξύστρα), ανώτερο χάλυβα ζωνών πλαίσιο δευτεροβάθμιων σκονών, συνδυασμός ανώτερης και χαμηλότερης ζώνης χάλυβα, καθοδήγηση, άκρη τραβήγματος, κάμψη, εξώθηση, κοπή.

2.2.2. Κύρια συστατικά του εξοπλισμού

Αριθ. Σύνθεση συστημάτων Διαμόρφωση συστημάτων Quantiity
1 Ράφι   1set
τετραγωνική δομή σκελετών συγκόλλησης 8040 1
Πιάτο χάλυβα επιτραπέζιων κορυφών A3 1
Σύστημα κίνησης
Συλλογή της δεξαμενής 1
Κάλυψη σκόνης 1
2 Σταθερό δοχείο   1 σύνολο
Δοχείο ανοξείδωτου 1
Ένωση επέκτασης 1
Σταθερός τροφοδότης ποσοστού Η άνοδος χωρίς
Riddler Η άνοδος χωρίς
Μεταφορέας Η άνοδος χωρίς
Μηχανισμός σκουπισμάτων μεταφορέων Η άνοδος χωρίς
Συλλογή της δεξαμενής Η άνοδος χωρίς
Κάλυψη σκόνης Η άνοδος χωρίς
3 Reeler λουρίδων   2sets
Ξετυλίγοντας μηχανισμός τριβής 4
Μηχανισμός ροδών οδηγών 16
4 Διαμόρφωση του συστήματος σκονών   2sets
Δεξαμενή 2
Σύστημα μετάδοσης, μηχανή μετατροπής συχνότητας εναλλασσόμενου ρεύματος, εργαλείο 2
Σύστημα λίπανσης 2
Σχεδίαση του ρυθμίζοντας μηχανισμού ροδών 4
Η διαμορφώνοντας σχεδίαση 2
Μόλις η αφθονία η χοάνη και ξύνει το διαγραμμιστή 1
Κονιοποιημένη σχεδίαση 2
Διαγραμμιστής χοανών και μεταλλουργικών ξυστρών ξαναγεμισμάτων 2
Συγχώνευση της σχεδίασης 2
Σχεδίαση Mouthing 2
Κενή σχεδίαση κατόχων 2
Κάμπτοντας σχεδίαση 2
Συσσωρευμένη στοματική σχεδίαση 2
5

Κόψτε το σύστημα

  2sets
Γραμμικό διαφορικό σύστημα αποζημιώσεων 2
Μηχανισμός κίνησης κυλίνδρων 2
Μηχανισμός διακοπών κυλίνδρων 2
6

Σύστημα ελέγχου σκόνης



  2Sets

Σύστημα ελέγχου σκόνης

2
Μηχανισμός αποκατάστασης σκονών 2
7 Σύστημα ελέγχου   2 σύνολα
PLC Omron, Panasonic 2
Ανεξάρτητο ηλεκτρικό γραφείο 2
8 Λειτουργικό σύστημα   2 σύνολα
Οθόνη αφής - kunlun tong tai, ε-άποψη 2
  • 2.2.3.Equipment τεχνικές παράμετροι



Προδιαγραφές

Στοιχείο

ZME01A



Τεχνικές παράμετροι

Αποδοτικότητα ≥20m/min διευθετήσιμος
Λειτουργώντας εκκαθάριση της σχεδίασης της ρόδας Διευθετήσιμα (αποτελεσματική σειρά ρύθμισης) 0 ~ 4mm
Υλικός γεμίστε Διευθετήσιμος
Εσωτερική και εξωτερική διάμετρος της ταινίας χάλυβα Εσωτερική διάμετρος 200mm, εξωτερική διάμετρος 600mm,
Σύστημα συμπιεσμένου αέρα Πηγή αερίου που παρέχεται από το κόμμα α (με τη δεξαμενή αποθήκευσης αερίου του)
Συνολική δύναμη (KW) 5.5
  • Δύναμη για τη λειτουργία (KW)
5.5
  • 2.2.4.Equipment διάγραμμα
  • 2.2.5. Διάγραμμα εξοπλισμού

Σύστημα ραφιών του 2.2.5.1:

το 2.2.5.1 .1 δήλωση δομών: Χρήση 80120 τετραγωνική δομή συγκόλλησης, χρώμα ψησίματος επιφάνειας, το κύριο χρώμα του ανοιχτού (σίδηρος) μπλε εμφάνισης GSB05-1426-20018 PB07 εξοπλισμού. Η επιτραπέζια επιτροπή αποτελείται από 20 παχιά πιάτα χάλυβα. Το υλικό αυλάκι συλλογής είναι ενωμένο στενά με το πιάτο ανοξείδωτου. Το σύστημα κίνησης οδηγείται από τη μηχανή μέσω του εργαλείου στο κιβώτιο κύριων εργαλείων, που οδηγεί κάθε ρόδα σχεδίασης.

το 2.2.5.1 .2 σχηματικό διάγραμμα:



Σταθερό το 2.2.5.2 δοχείο

δήλωση του 2.2.5.2 .1Structure: Υιοθετεί το εύκαμπτο σύστημα σύνδεσης, με το σφραγίζοντας δαχτυλίδι στο πρόσωπο τελών, και το σφραγίζοντας υλικό στο τμήμα απαλοιφής του σφραγίζοντας αυτοκινήτου. Ο ομοιόμορφος μηχανισμός σίτισης του υλικού σκονών οδηγείται από τη μεταβλητή μηχανή ταχύτητας συχνότητας διευθετήσιμη, και η ταχύτητα περιστροφής μπορεί να ρυθμιστεί στην οθόνη αφής. Το υλικό μετά από να ταΐσει με την ομοιόμορφη ταχύτητα δονείται μέσω της οθόνης δόνησης 10 σκοπών στην υψηλή συχνότητα. Το κοκκώδες υλικό είναι καλυμμένο στον υλικό συλλέκτη, και το κατάλληλο υλικό πέφτει επάνω στη ζώνη μεταφορέων και μεταφέρεται στη χοάνη σκονών μέσω της ζώνης μεταφορέων. Κάτω από τη ζώνη μεταφορέων μια καθαρίζοντας βούρτσα. Η χοάνη σκονών υιοθετεί τη δομή ανοξείδωτου καθρεφτών, και ο εσωτερικός τοίχος είναι ομαλός και καθαρός για να εξασφαλίσει ομαλή απαλλαγή. Υπάρχει μια περιστρεφόμενη βαλβίδα στο κατώτατο σημείο, το οποίο μπορεί να ρυθμίσει το γεμίζοντας ποσό σκόνης. Οι υλικές ροές ανόδων άμεσα στη χοάνη σκονών μετά από να περάσει μέσω του ομοιόμορφου μηχανισμού σίτισης.

το 2.2.5.1 .2 σχηματικό διάγραμμα:

Ξετυλίγοντας σύστημα λουρίδων χάλυβα του 2.2.5.3:

το 2.2.5.3 .1 περιγραφή της δομής: υιοθετεί τον τρόπο κυλίσματος ροδών τριβής με την εσωτερική διάμετρο 200mm και την εξωτερική διάμετρο 600mm.

το 2.2.5.3 .2σχηματικόδιάγραμμα:



Το 2.2.5.4 που διαμορφώνει το σύστημα σκονών:

το 2.2.5.4 .1 δήλωση δομών: Η χαμηλότερη ζώνη χάλυβα περνά από το χαμηλότερο πλαίσιο ζωνών χάλυβα, που διαμορφώνει την υλική χοάνη (το πιάτο μεταλλουργικών ξυστρών), πιέζοντας τη χοάνη σκονών (το πιάτο μεταλλουργικών ξυστρών), το ανώτερο πλαίσιο ζωνών χάλυβα (τα ανώτερα περάσματα ζωνών χάλυβα μέσω), το ανώτερο πλαίσιο ζωνών χάλυβα (τα ανώτερα περάσματα ζωνών χάλυβα μέσω), ο συνδυασμός του ανώτερου πλαισίου ζωνών χάλυβα, το πιάτο οδηγών, το πιέζοντας πιάτο ακρών, το κάμπτοντας πιάτο, το εξωθώντας πιάτο, η μικρή διαμόρφωση φραγμών, που ολοκληρώνει τη μικρή παραγωγή λουρίδων. Κάθε ρόδα σχεδίασης οδηγείται από τη σταθεροποίηση και το εργαλείο άξονων. Η εκκαθάριση της σχεδίασης της ρόδας ρυθμίζεται με τη ρύθμιση του μηχανισμού ρόδα. Ο λειτουργώντας άξονας και το σώμα κιβωτίων καθορίζονται με τη συμπεριφορά ολίσθησης, η οποία είναι σταθερή και αξιόπιστη. Το σώμα κιβωτίων εργαλείων υιοθετεί τις ρίψεις και περιέχει το λαδώνοντας πετρέλαιο. Δεν υπάρχει καμία συμπίεση και δευτεροβάθμια γεμίζοντας χοάνη στο αρνητικό διαμορφώνοντας σύστημα συσκευασίας σκονών. Η δεξιά πλευρά της χοάνης συσκευασίας έχει το πιάτο μεταλλουργικών ξυστρών που μπορεί να ρυθμιστεί εύκολα.

το 2.2.5.4 .2 σχηματικό διάγραμμα:



κομμένο το 2.2.5.5 σύστημα



δήλωση του 2.2.5.5 .1structure: Όταν η μικρή λουρίδα του πιάτου φθάνει στο απαραίτητο μήκος και έρχεται σε επαφή με το διακόπτη ταξιδιού, ο κύλινδρος σίτισης οδηγεί τον κόπτη που κινείται από κοινού. Η ταχύτητα είναι η ίδια με αυτήν του πιάτου, και ο κύλινδρος του κόπτη πιέζει για να κόψει τη μικρή λουρίδα του πιάτου. Μετά από να κόψει, ο κύλινδρος σίτισης οδηγεί τον κόπτη πίσω στην προέλευση. Μικρό μήκος πιάτων διευθετήσιμο.

το 2.2.5.5 .2σχηματικόδιάγραμμα:



Σύστημα ελέγχου σκόνης του 2.2.5.6

το 2.2.5.6 .1 περιγραφή δομών: η κάλυψη σκόνης υιοθετείται, η διεπαφή σκόνης κρατιέται, και το κεκλιμένο δοχείο υιοθετείται για να συλλέξει τη σκόνη κάτω από την ένωση σκονών. Η κάλυψη σκόνης υιοθετεί τη διαφανή πλαστική σταθεροποίηση πλαισίων κραμάτων αργιλίου φύλλων PE.

Ανάλυση αιτίας της παραγωγής σκόνης

1.1 σκόνη που παράγεται από την ουσία πριν από το επίστρωμα σκονών: σκόνη που παράγεται από την ουσία κατά τη διάρκεια της μεταφοράς, της σίτισης, της σίτισης και της τεχνητής σκόνης διαλογής.

1.2 σκόνη που παράγεται από τα υλικά στο στάδιο της παραγωγής επιστρώματος σκονών: σκόνη που παράγεται στη διαδικασία παραγωγής της συσκευασίας, της μικρού κοπής φραγμών πιάτων, της ράβδωσης, της κουράς συμπίεσης, του ζυγίσματος, του κενού πιάτων που μεταβιβάζουν, κ.λπ.

αντίμετρα

1.1 να στοχεύσει στη σκόνη που παράγεται πριν από το υλικό είναι σκόνη που ντύνεται, η υλική διαρροή και η σκόνη αποβάλλονται με τη βοήθεια της σφράγισης της μεταφοράς μεταφορών, σφράγιση της σίτισης σκονών σίτισης, οθόνης σίτισης και σφράγισης.



1.2, στοχεύοντας στη σκόνη που παράγεται από το υλικό στο στάδιο της παραγωγής επιστρώματος σκονών, η κάλυψη σκόνης υιοθετείται για να απορροφήσει την επάνω επιπλέουσα γούρνα σκόνης και συλλογής σκόνης για να συλλέξει τη μειωμένη σκόνη και να επιτύχει την πρόληψη και την αφαίρεση σκόνης.

το 2.2.5.6 .2 σχηματικό διάγραμμα:



Πίνακας ελέγχου του 2.2.5.7

Το ηλεκτρικό γραφείο εγκαθίσταται έξω από τη μηχανή, με το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλα τμήματα βρόχων δύναμης μέσα. Η συσκευή ελέγχου PLC, ηλεκτρονόμων και μηχανών χρησιμοποιείται για τον έλεγχο. Η σύνδεση με τον εξωτερικό γίνεται με τη βοήθεια των συνδετήρων και των τελικών φραγμών. Το PLC ΧΡΗΣΙΜΟΠΟΙΕΊ omron. Τα καλώδια και οι σωλήνες αέρα άλλου εξοπλισμού τακτοποιούνται και σωληνώσεις στο χαμηλότερο μέρος, και ο explosionproof λαμπτήρας είναι μέσα στον εξοπλισμό.

Λειτουργικό σύστημα του 2.2.5.8

Λειτουργία οθόνης αφής. Δύναμη επάνω, στάση έκτακτης ανάγκης, χειρωνακτικό, αυτόματο κουμπί, προστασία σπασιμάτων.

2.3. Πίνακας φόρτωσης (μικρή αποθήκευση λουρίδων)

2.3.1 κύλινδρος μεταφορέων: υιοθετήστε τον κύλινδρο μεταφορέων μη-δύναμης με τη διάμετρο 2025mm και το διάστημα 50mm. Το πλαίσιο υιοθετεί τη δομή συγκόλλησης.

2.3.2Powder αντιπροσωπείες συλλογής: κάθε 1,5 μέτρα οι αντιπροσωπείες που μιας σκονών συλλογής, με το συρτάρι κάτω από την αποθήκη συλλογής σκονών, τεχνητές κλειστές καθορισμένες θέσεις μπορούν να ληφθούν έξω, η αντιπροσωπεία συλλογής υιοθετεί τη δομή δομών ανοξείδωτου 304 (όπως ανωτέρω).

κάλυψη 2.3.3Seal: η διαφανής κάλυψη σφραγίδων PC χρησιμοποιείται επάνω από τον πίνακα εργασίας, με 3 κυκλικές τρύπες αναρρόφησης στην κορυφή.

2.3.4Small μηχανισμός κτυπήματος: η πλατφόρμα φόρτωσης επάνω από ένα αντιστρέψιμο αυλάκι προσδιορισμού θέσης Β, μηχανή συσκευασίας σκονών κάτω από μικρό προς τα εμπρός στο αυλάκι Β, άρθρο από μικρό δεν θα ταλαντευθεί την κάμψη, όταν μπορεί η μικρή περικοπή, αυλάκι Β να κτυπήσει, μικρό κτύπημα στη φόρτωση στο στάδιο.



μηχανή κουράς 2.4.Spline

2.4.1. Απαιτήσεις σχεδίου

το 2.4.1.1. Η μηχανή αποτελείται από τη μικρή λουρίδα του πιάτου μπαταριών που χρειάζεται το πλάτος και που κουρεύει έπειτα στο τραχύ πιάτο που χρειάζεται το μήκος. Είναι κατάλληλο για την παραγωγή της χαμηλής, μέσης και υψηλής αναλογίας πιάτο μπαταριών. Συγκόλληση, αποτύπωση σε ανάγλυφο, σύνδεσμος κουράς, ταίριασμα λειτουργίας Πλάτος αυλακωήσαστε, πάχος συμπίεσης, μήκος κουράς, τρέχοντας ταχύτητα διευθετήσιμη, ρύθμιση οθόνης, μήκος κουράς επίδειξης Κενό πιάτων κουράς αυτόματα έξω, αυτόματη μετάδοση. Διπλή ημικυκλική σφαιρική συμπίεση, γραμμική διαφορική κουρά, για να εξασφαλίσει την εμφάνιση της κενής όμορφης, αξιόπιστης κοπής πιάτων. Ο εξοπλισμός λειτουργεί σταθερά και σοβαρά, και είναι κατάλληλος στην κουρά χωρίς σάλιασμα Πλήρης λίπανση, αξιόπιστη και εύκολη λειτουργία Τα απόβλητα, η σκόνη, η αποκομιδή αποβλήτων και η ανακύκλωση είναι απολύτως αξιόπιστα και κατάλληλα. Η dustproof δυνατότητα είναι πλήρης, κατάλληλη, αξιόπιστη και όμορφη.

το 2.4.1.2. Τεχνολογική διαδικασία: (κομμένος, φορτώνοντας πίνακας (9M), ράβδωση, κοπή, ράβδωση, που ταξινομεί (επιλέξτε το ελλιπές κενό πιάτων), μεταφορά.

2.4.2. Κύρια συστατικά του εξοπλισμού

Αριθ. σύνθεση συστημάτων διαμόρφωση συστημάτων ποσότητα

1



Κατεργασία του συστήματος   1SET
Ρίψη του πλαισίου 1
επιτραπέζια κορυφή 1
Τοπ κάλυψη - plexiglas 1
Συλλέξτε το συρτάρι 1
2 Οδηγήστε το σύστημα   1SET
ΜΗΧΑΝΉ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 1
κίνηση εργαλείων 1
3 Σύστημα αποτύπωσης σε ανάγλυφο αυλακωήσαστε   1SET
Όργανα περιόδου άρθρου 1
Παρουσιάστε όργανα ακρών 1
4 Σύστημα αποτύπωσης σε ανάγλυφο   1SET
Ανώτερη και χαμηλότερη διάμετρος 200mm κυλίνδρων 1
Μηχανή - μηχανή εναλλασσόμενου ρεύματος 1
5

τέμνον σύστημα



  1SET
Γραμμικό διαφορικό σύστημα αποζημιώσεων 1
Τέμνων μηχανισμός πίεσης πετρελαίου 1
6 Κενό ταξινομώντας σύστημα   1SET
περιστροφικό σύστημα 1
jack-up σύστημα 1
Αντιπροσωπεία αποκομιδής αποβλήτων - ανοξείδωτο 304 1
7

Σύστημα ελέγχου σκόνης

  1
Κάλυψη σκόνης 1
Οργάνωση ανάκτησης αποβλήτων 1
8 σύστημα μεταφοράς   1set
Αλυσίδα μεταφορέων 20
  • ΜΗΧΑΝΈΣ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ ΚΑΘΗΚΟΝΤΟΣ ΑΝΑΣΤΡΟΦΕΩΝ
1
9 Έλεγχος, λειτουργικό σύστημα   1 套
PLC-OMRON 1
Οθόνη αφής - kunlun tong tai



Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
