Αυτόματες φόρτωση και εκφόρτωση ανίχνευσης εξοπλισμού συγκόλλησης λέιζερ πιάτων μεταφοράς CCD

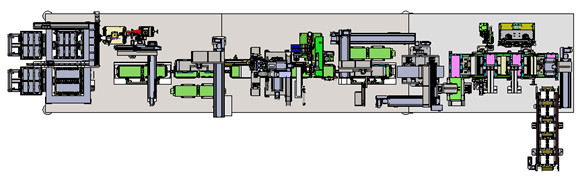

3.1 λειτουργία και εισαγωγή συσκευών
Η συσκευή ένωσε στενά το συνδέοντας κομμάτι και τη τοπ κάλυψη σε μια από τη συγκόλληση λέιζερ, κόλλησε και έκοψε αυτόματα το υλικό. Με τις ακόλουθες λειτουργίες: η αυτόματη φόρτωση και η εκφόρτωση, τοπ κάλυψη χάραξαν το δισδιάστατο κώδικα, τη συνέλευση κομματιού κώδικα ανίχνευσης τοπ κάλυψης, τοπ κάλυψης και σύνδεσης και τη συγκόλληση λέιζερ, την ανίχνευση CCD, την κόλλα θέσης καθαρισμού περιοχών συγκόλλησης, συγκόλλησης κομματιού τοπ κάλυψης και σύνδεσης και την ανίχνευση, κύτταρο διπλώνοντας, κτύπημα κυττάρων, δεσμευτική λειτουργία κυττάρων.
3.3 κύριες ενότητες και λειτουργικές απαιτήσεις
Κύριες λειτουργικές τεχνικές απαιτήσεις
Οι μπαταρίες που ταΐζουν 1 εύκαμπτο σχέδιο χειριστών, διεπαφή προϊόντων υιοθετούν το μη μεταλλικό υλικό, όλες που εξοπλίζονται με το συσχετισμό (ή την αντανάκλαση) έχουν τον υλικό αισθητήρα ανίχνευσης, ο χειριστής είναι απαγορευμένος στις περιοχές όπως η απευθείας επαφή με το υλικό μετάλλων χρήσης προϊόντων, εξασφαλίζει ότι οι μπαταρίες δεν μετατοπίζονται, στο στάδιο της μεταφοράς είναι εξοπλισμένος με τη βαλβίδα σωληνοειδών τύπων πίεσης, τα προϊόντα εγγύησης δεν πέφτουν όταν λήγεται χωρίς ηλεκτρική ενέργεια, να επαναλάβουν την ακρίβεια λειτουργίας +/- 0,05 χιλ. ή λιγότεροι.
Ελέγξτε την εισερχόμενη κατεύθυνση της μπαταρίας.
3. Τα κινούμενα μέρη του καλωδίου αποτελούνται από το υψηλό εύκαμπτο εύκαμπτο εύκαμπτο multi-core καλώδιο.
Κατά τη διάρκεια της διαδικασίας μεταφοράς, το κύτταρο θα μεταφερθεί κάτω από την προστασία του προσαρτήματος, και η σχετική μετατόπιση μεταξύ του κυττάρου και του προσαρτήματος δεν θα εμφανιστεί. Ο αριθμός χρόνων που το κύτταρο πιάνεται στη μηχανή δεν πρέπει να είναι περισσότερο από τέσσερα (αποκλείοντας τον αριθμό χρόνων το κύτταρο πηγαίνει μέσα και έξω από τη μηχανή).
Η τοπ κάλυψη που ταΐζει 1 υλική διεπαφή πιάτων και εξοπλισμού έχει ένα σχέδιο backstop.
2. Το εύκαμπτο σχέδιο του χειριστή, αυτό είναι απαγορευμένο για να χρησιμοποιήσει τα υλικά μετάλλων άμεσα στα μέρη όπως ο χειριστής σε επαφή με το προϊόν. Επαφή με τη στέγη για να χρησιμοποιήσει όσο το δυνατόν περισσότερο το σχέδιο αποφυγής.
1. Εάν υπάρχει ένας κώδικας qr στη τοπ κάλυψη, χρησιμοποιείται για την υλική ανιχνευσιμότητα. Αφότου ανιχνεύεται το υλικό και φορτώνεται, η κάλυψη μπαταριών είναι που κωδικοποιείται λέιζερ. Εάν δεν παίρνετε άμεσο χαράξτε τον κώδικα.
2. Η μηχανή κωδικοποίησης λέιζερ χρησιμοποιήθηκε για να κωδικοποιήσει τη στήλη πόλων τη τοπ κάλυψη, και η επίδραση κωδικοποίησης ελέγχθηκε με τη βοήθεια της ανάγνωσης κώδικα. Ο εξοπλισμός διαβάζει και προσδιορίζει τον κώδικα qr αφότου τυπώνεται ο κώδικας, και δεσμεύει τις πληροφορίες συνελεύσεων της στήλης batch και πόλων τοπ κάλυψης.
3 - κομμάτι με το μηχανισμό αφαίρεσης σκόνης.
4. Το ποσοστό επιτυχίας της αυτόματης ανάγνωσης του χαραγμένου τοπ κώδικα φραγμών ≥99.9%.
Η θέση και το μέγεθος 5 υαρδών υπόκεινται στα σχέδια που παρέχονται από τον αγοραστή.
ο αριθμός 6 ν σειρών κώδικα μπορεί να αυξηθεί αυτόματα, το χρόνο/η ημερομηνία μπορεί να αλλάξουν αυτόματα, ο κώδικας φραγμών μπορεί να δεσμευθεί με το χαρακτήρα, και την αλλαγή συγχρόνως.
Στο στάδιο του κώδικα 7n, δεν πρέπει να υπάρξει κανένα ανώμαλο πρόβλημα όπως η αύξηση ή η μείωση του κώδικα βάρους και του αριθμού, και το λογισμικό πρέπει να παρασχεθεί για να αποτρέψει το περιστατικό του κώδικα βάρους.
8. Η θέση της εξωτερικής κάλυψης της βίδας εστίασης είναι εξοπλισμένη με μια κλίμακα κλίμακας (0.1mm) για να διευκολύνει τη γρήγορη και ποσοτική εστίαση.
9. Η ΕΠΙ συνδέεται με το πυροβόλο όπλο κώδικα για να ανιχνεύσει τον κώδικα στη τοπ κάλυψη κωδικοποιητών (συμπεριλαμβανομένου του εισερχόμενου κώδικα φραγμών και του κώδικα φραγμών επιχείρησης). Το λογισμικό ανίχνευσης κώδικα πρέπει να έχει τη λειτουργία του διπλού αντι-βαριού κώδικα και μπορεί να φορτωθεί στο σύστημα.
Η εξωτερική επιφάνεια της τοπ κάλυψης χρησιμοποιείται ως αναφορά για να αποφύγει ανώμαλη λόγω της διαφοράς πάχους των εισερχόμενων υλικών.
Ο αισθητήρας χρώματος χρησιμοποιείται για να ανιχνεύσει την κατεύθυνση του πιάτου κάλυψης και του θετικού και αρνητικού πόλου πριν από τη συγκόλληση λέιζερ.
συγκόλληση 2 λέιζερ για να συναντήσει την ένταση > το 200N (δύναμη κουράς). Τα σημάδια συγκόλλησης λέιζερ μετά από τη λυσσασμένη προσκόλληση, δεν μπορούν να παραγάγουν το σημείο έκρηξης συγκόλλησης, τη συγκόλληση και άλλη κακή συγκόλληση, εκτός από τη μόλυνση ή την παραμόρφωση των εισερχόμενων υλικών.
3. Ομοαξονική αφαίρεση σκόνης θέσης συγκόλλησης, ταχύτητα ανέμου ≥15m/s.
4 κατά τη διάρκεια της διαδικασίας συγκόλλησης, η μπαταρία θα προστατευθούν συνολικά, και η σκουριά συγκόλλησης δεν θα καταβρέξει στην επιφάνεια της μπαταρίας και της τοπ κάλυψης. (δείτε τις ακόλουθες οδηγίες για το λεπτομερές σχέδιο προστασίας σκόνης), η περιοχή συγκόλλησης θα ξεσκονιστεί, και η σκουριά συγκόλλησης θα απορροφηθεί αποτελεσματικά. Τα μέρη με spatter τη σκουριά συγκόλλησης που συνδέεται με τη σχεδίαση ή την προστατευτική κάλυψη επίσης θα ξεσκονιστούν αποτελεσματικά.
Ο μηχανισμός στερέωσης θα εξασφαλίσει ότι ο προσαρμοστής είναι σε στενή επαφή με το πιάτο κάλυψης πρίν ενώνει στενά για να αποφύγει την εικονική συγκόλληση.
Η δύναμη της μηχανής συγκόλλησης λέιζερ είναι 4000W ή επάνω από το συνεχές λέιζερ ινών, και το ψήφισμα επίδειξης δύναμης είναι 1W.
Το εστιακό μήκος του κεφαλιού λέιζερ μπορεί να επιδειχθεί και να ρυθμιστεί ψηφιακά, με μια σειρά 5.0~+5.0mm, και την ακρίβεια ≤0.05mm ρύθμισης. Η εστιακή κατεύθυνση μήκους έχει μια κλίμακα/έναν πίνακα με μια ακρίβεια κλίμακας 0.1mm, ώστε να ελεγχθεί
Οι παράμετροι συγκόλλησης πρέπει να απεικονιστούν, ανιχνεύσιμος και να δεσμευθούν με τον κώδικα φραγμών της τοπ κάλυψης.
Το κομμάτι προς κατεργασία είναι στάσιμο, και οι επικεφαλής κινήσεις συστημάτων λέιζερ κατά μήκος των αξόνων Χ, Υ και Ζ. Η επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης είναι ≤±0.05mm.
Με την ενότητα αποθήκευσης παραμέτρου συγκόλλησης, είναι κατάλληλο να κληθούν γρήγορα οι παράμετροι των διαφορετικών προϊόντων ή να ρυθμιστούν και να αποθηκευτούν οι παράμετροι διαδικασίας. Η ποσότητα αποθήκευσης πρέπει για να είναι ομάδες ≥5.
11. Η συγκόλληση θα βασιστεί στην εσωτερική επιφάνεια της στήλης πόλων τοπ κάλυψης, για να αποφύγει ανώμαλη λόγω της διαφοράς πάχους των εισερχόμενων υλικών, με συνέπεια τη φτωχή συγκόλληση. Συγχρόνως, η λειτουργία μέτρησης απόστασης απαιτείται για να ελέγξει την αλλαγή του εστιακού μήκους.
Το μήκος της οπτικής ίνας δεν υπερβαίνει 20 μέτρα.
Ενότητα Rubberizing
1. Μετά από την ολοκλήρωση της συγκόλλησης λέιζερ, εφαρμόστε 1 κομμάτι της υψηλής θερμοκρασίας προστατευτικής ταινίας στα θετικά και αρνητικά σημεία συγκόλλησης λέιζερ αντίστοιχα Αφότου κλείνουν τον πυρήνα, η ταινία κολλιέται στην ουρά και την πλευρά του κυττάρου
Τα συγκολλητικά εργαλεία θα αποτελεσθούν από το ειδικό υλικό αντι-ραβδιών ή άλλες μεθόδους αντι-ραβδιών.
Το μήκος και η θέση της κολλητικής ταινίας μπορούν να ρυθμιστούν Η συγκολλητική θέση είναι συμμετρική στο κέντρο της περιοχής σημαδιών συγκόλλησης, και η απόκλιση ακρίβειας της συγκολλητικής θέσης είναι ±0.5mm.
4. Δέστε τις δύο πλευρές και το κατώτατο σημείο της μπαταρίας μετά από να συνδέσει με ταινία, και κολλήστε το ποσό και τη θέση της ταινίας σύμφωνα με τις απαιτήσεις του πελάτη.
5. Σκουπίστε την ανίχνευση και τη λειτουργία έγκαιρης προειδοποίησης του ελαττωματικού λάστιχου με ηλεκτρική σκούπα
Ο αισθητήρας χρώματος πρέπει να χρησιμοποιηθεί για να ανιχνεύσει εάν η κόλλα λείπει.
7. Η λειτουργία του συγκολλητικού μηχανισμού είναι σταθερή και αξιόπιστη, και η συγκολλητική παραγωγή είναι ≥99.5% για να εξασφαλίσει ότι τα ελαττωματικά προϊόντα δεν επιτρέπονται για να ρεύσουν στην επόμενη διαδικασία.
η στάση 8 για τη λαστιχένια μεταβαλλόμενη λειτουργία ≤2min, το ποσοστό επιτυχίας του λάστιχου που αλλάζει είναι 100%.
Αφότου κάμπτεται η διπλώνοντας και συγχωνεύοντας ενότητα 1 lug πόλων, η στήλη πόλων και το συνδέοντας πιάτο δεν θα υπερβούν την άκρη της τοπ κάλυψης, και η κάμψη δεν θα βλάψει τη στήλη πόλων, lug πόλων, το ενώνοντας στενά σημείο και άλλα μέρη
το πολικό αυτί 2 που τραβά και λυσσασμένο δεν επιτρέπεται στο στάδιο του πυρήνας-κλεισίματος.
Αφότου κλείνουν τον πυρήνα, και οι πλευρές και το κατώτατο σημείο θα κολληθούν και η συγκολλητική ανίχνευση θα διευθυνθεί.

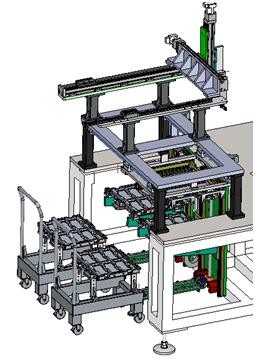

Ο μηχανισμός σίτισης πιάτων κάλυψης περιλαμβάνει κυρίως το κάρρο σίτισης, δίσκος πιάτων κάλυψης, ανυψωτικός μηχανισμός παλετών, κενός μηχανισμός μεταφοράς δίσκων, ταΐζοντας χειριστής ατσάλινων σκελετών. Η κύρια πραγματοποίηση του πιάτου κάλυψης αφότου θα είναι ανοίγει με το χέρι το υλικό το πιάτο κάλυψης στο δίσκο, μέσω του κάρρου στο επίπεδο σίτισης μηχανισμών σίτισης, ο χειριστής θα πάρει αυτόματα το πιάτο κάλυψης, κενός δίσκος πίσω στο κάρρο, έβαλε το πλήρες πιάτο μετά από το κάρρο θα τραβεί με το χέρι μακριά.

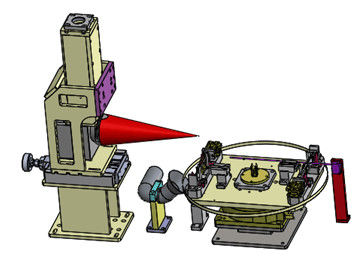

Ο κωδικοποιητής αποτελείται κυρίως από το μηχανισμό κωδικοποιητών, προσαρμογής κωδικοποιητών, το μηχανισμό αφαίρεσης σκόνης, το σφιγκτήρα κάλυψης και τον περιστροφικό κύλινδρο. Πραγματοποιεί κυρίως τη δισδιάστατη χάραξη κώδικα στον κύλινδρο πόλων του πιάτου κάλυψης, και έπειτα αφότου χαράσσεται ο κώδικας, ο κώδικας ανιχνεύεται έπειτα για να δεσμεύσει τις πληροφορίες του πιάτου κάλυψης στο δισδιάστατο κώδικα, και οι δισδιάστατες πληροφορίες κώδικα φορτώνονται στο σύστημα για την εύκολες καταγραφή και την ανάγνωση Η σκόνη από τη διαδικασία κωδικοποίησης συλλέγεται από το σύστημα αφαίρεσης σκόνης.

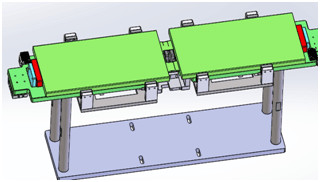

Ο δευτεροβάθμιος τοποθετώντας μηχανισμός του ηλεκτρικού κυττάρου αποτελείται κυρίως από ένα υποστήριγμα και έναν τρίπλευρο ρυθμίζοντας μηχανισμό. Πραγματοποιεί κυρίως τη ρύθμιση της απόστασης μεταξύ των ηλεκτρικών κυττάρων που ολοκληρώνονται από την υπερηχητική συγκόλληση για να καλύψουν τις απαιτήσεις απόστασης για τη συγκόλληση του πιάτου προσαρμοστών. Η σύντομη πλευρά των ηλεκτρικών κυττάρων αντιστρέφεται και ευθυγραμμίζεται στο κέντρο μέσω του κυλίνδρου. Η κατεύθυνση μήκους είναι βασισμένη στην αναφορά προσδιορισμού θέσης της πολικής θέσης τελών αυτιών, και η άλλη πλευρά του κυλίνδρου ρυθμίζεται για να καλύψει τις απαιτήσεις για την απόσταση μεταξύ των ηλεκτρικών κυττάρων.
3.3.4 ενώνοντας στενά σταθμός
Ο σταθμός συγκόλλησης αποτελείται κυρίως από τη triaxial γραμμική ενότητα ένωσης, λέιζερ που ενώνει στενά τον κοινό, ομοαξονικό καπνίζοντας σωλήνα και που ισιώνει το μηχανισμό προστασίας. Πραγματοποιεί κυρίως τη συγκόλληση λέιζερ του προσαρμοστή. Ο ισιώνοντας μηχανισμός πρίν ενώνει στενά συμπιέζει τον προσαρμοστή και το πιάτο κάλυψης, οδηγεί την ένωση συγκόλλησης που κινούνται μέσω της triaxial γραμμικής ενότητας, και την αφαίρεση καπνών και σκόνης συστημάτων αφαίρεσης σκόνης ταυτόχρονα μέσω του ομοαξονικού καπνίζοντας σωλήνα. Τα συγκεκριμένα μέτρα προστασίας άρσης σκόνης είναι τα ακόλουθα:
Ο μηχανισμός πίεσης εγκαθιστά πολύ τον προσαρμοστή με την επιφάνεια κυλίνδρων της τοπ κάλυψης μέσω του πιάτου κάλυψης, και το κεφάλι πίεσης του πιάτου κάλυψης έχει έναν εύκαμπτο μηχανισμό άνοιξη, έτσι ώστε ο θετικός και αρνητικός προσαρμοστής και η στήλη πόλων μπορούν να συμπιεστούν ακόμα κι αν δεν είναι στο ίδιο αεροπλάνο. Η ασπίδα συγκόλλησης εσωκλείει την κοινή περιοχή κίνησης συγκόλλησης και καλύπτει την επιφάνεια κυττάρων. Η σκουριά και spatter συγκόλλησης που παράγονται στη διαδικασία συγκόλλησης είναι χωρισμένες από το κύτταρο και τη τοπ κάλυψη για να αποτρέψουν τη σκουριά και spatter από να πέσουν έξω.
Υπάρχουν σωλήνες αφαίρεσης σκόνης και στις δύο άκρες του πιάτου Τύπου συγκόλλησης, οι οποίες συνδέονται με τον εξαγνιστή καπνού. Το κεφάλι συγκόλλησης είναι επίσης εξοπλισμένο με τον ομοαξονικό καπνίζοντας σωλήνα. Στη διαδικασία συγκόλλησης, τρεις καπνίζοντας σωλήνες χρησιμοποιούνται για να αφαιρέσουν τη σκόνη και τον καπνό για να εξασφαλίσουν συγχρόνως ότι η σκουριά και ο καπνός συγκόλλησης μπορούν να αφαιρεθούν εγκαίρως.
Υποχρέωση συνεργασίας
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
