Μηχανή δοκιμής διαρροών μαζικών φασματομέτρων ηλίου ελέγχου PLC εξουσιοδότηση 1 έτους
1. Συνοπτική περιγραφή της μηχανής ανίχνευσης διαρροών
Η μηχανή είναι κατάλληλη για την ανίχνευση διαρροών της τετραγωνικής μπαταρίας κοχυλιών χάλυβα που φορτίζεται με το αέριο θετικής πίεσης 0.1mpa.
2.1. Αυτός ο εξοπλισμός είναι στον αέρα (άζωτο) που εξετάζει για το μέσο, την κατοικία σφραγίδων εγχύσεων αέρα (άζωτο) (κοχύλι όπως το αλουμίνιο, η συγκόλληση κοχυλιών μπαταριών χάλυβα, των μπαταριών σχηματοποίησης εγχύσεων πλαστικό) και την τυποποιημένη κοιλότητα, που φθάνει στην καθορισμένη πίεση, που κρατά έναν ορισμένο χρόνο, η ισορροπία πίεσης, διαφορικοί αισθητήρες πίεσης ακρίβειας, η δοκιμή του χρόνου, το διαφορικό μέτρο αισθητήρων πίεσης τα πρότυπα του σκάφους και έλεγξε τη διαφορά πίεσης προϊόντων στο αεροστεγές σύστημα, βάσει της κρίσης της pincer-όπως ποιότητας σφράγισης συσκευών κοχυλιών.
2.2. Ροή της δουλειάς: προετοιμασία -- πίεση -- ισορροπία -- δοκιμή -- εξάτμιση -- προσδιορισμός.
2.3. Με το χέρι ωθήστε την καυτός-λειωμένη μπαταρία στη θέση προσδιορισμού θέσης, εμποδίστε τον κύλινδρο και εμποδίστε την μπαταρία, και ο αισθητήρας ανιχνεύει την ηλεκτρική ενέργεια
Μετά από τη λίμνη, στερεώστε την μπαταρία Πιέστε το σφραγίζοντας στόμα, σφραγίστε την μπαταρία, και αρχίστε την ανίχνευση πληθωρισμού.
2.4. Μια μπαταρία στερεώνεται από ένα πρόσωπο, και η μπαταρία εξετάζεται από το όργανο δοκιμής. Μετά από τη δοκιμή, η μπαταρία εκδιώκεται με το χέρι.
2.5. Μπαταρία μετά από την καυτή συγκόλληση τήξης: μήκος: 240mm, πλάτος: 110mm, πάχος: 40mm.
2.6. Κύρια συστατικά του εξοπλισμού
τμηματικός | αριθμός | σύστημα | αποτελεί | |
1 | Τμήματα ραφιών | 1 σύνολο | ||
Ενωμένη στενά κατασκευή σκελετών | Η λάκκα που ψήνει | 1 | ||
Το πιάτο βάσεων |
Φωσφοριώντας μαύρισμα των κομματιών χάλυβα
|
1 | ||
2 | Εντοπίστε το σύστημα στερέωσης | 1 σύνολο | ||
Εντοπίστε το μηχανισμό στερέωσης | 1 | |||
κύλινδρος | SMC | 2 | ||
3 | Σύστημα πίεσης μπαταριών | 1 σύνολο | ||
Μηχανισμός πίεσης μπαταριών | 1 | |||
κύλινδρος | SMC | 1 | ||
4 | Εξεταστικό όργανο | 1 σύνολο | ||
5 | Σύστημα ελέγχου | 1 σύνολο | ||
PLC | Kunlun | 1 | ||
Οθόνη αφής | Kunlun | 1 |
2.7. Τεχνικές παράμετροι εξοπλισμού
specificationsproject | ZBCA09A-00 | |
Τεχνικές παράμετροι | Αποδοτικότητα (PPM) | 1 |
Σειρά κλίμακας | 0 - 1.0 MPA | |
Το ψήφισμα | 1 PA ή 0,001 ml/min | |
Η καμπύλη παρουσιάζει | Καμπύλη χρόνος-διαρροής | |
Ακρίβεια ελέγχου θερμοκρασίας | +/--1℃ | |
Σύστημα συμπιεσμένου αέρα | Πηγή αέρα που παρέχεται από το κόμμα α | |
Συνολική δύναμη (KW) | 0.6kw | |
Κανονική λειτουργούσα δύναμη (KW) | 0.5kw |

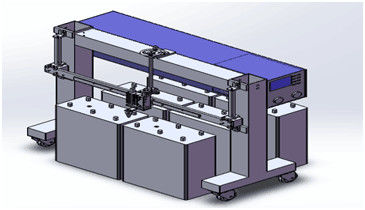

2.8. Άποψη περιλήψεων συσκευών
2.9. Περιγραφή των κύριων τμημάτων εξοπλισμού
2.9.1 μπαταρία που τοποθετεί και σύστημα στερέωσης: με το χέρι τοποθετήστε την μπαταρία στην κινητή τοποθετώντας πλατφόρμα, προωθήστε τον οπίσθιο τοποθετώντας κύλινδρο για να συμπιέσετε την μπαταρία, και να ρυθμίσετε τον μπροστινό τοποθετώντας μηχανισμό σύμφωνα με το μέγεθος μπαταριών.
2.9.2 pressurization κοχυλιών μπαταριών σύστημα: μετά από να πιέσει το διακόπτη έναρξης, ο διογκώσιμος τοποθετώντας μηχανισμός θα πιέσει, το μαλακό λαστιχένιο κεφάλι θα σφραγίσει αυτόματα την τρύπα μπαταριών, το όργανο δοκιμής θα αρχίσει και θα διογκωθεί, και την πίεση θα αλλάξουν μέσα στον απαραίτητο χρόνο σύμφωνα με την καθορισμένη πίεση αέρα. (ο χρόνος φόρτισης και το μέγεθος φόρτισης μπορούν να τεθούν σύμφωνα με τον όγκο μπαταριών.) Λόγω των διαφορετικών προτύπων μπαταριών, οι εξωτερικές διαστάσεις κάθε μπαταρίας θα αλλάξουν διαφορετικά, έτσι υπάρχουν βίδες ρύθμισης και η ρύθμιση τ-τύπων στο φραγμό υποστηριγμάτων, μπορεί γρήγορα και βολικά να αλλάξει το διαφορετικά πλάτος και το ύψος, ώστε να επιτευχθούν οι διαφορετικοί τύποι μπαταριών. Ο κύλινδρος πιέζεται στην τρύπα αέρα της μπαταρίας, και η μπαταρία φορτίζεται στο όργανο δοκιμής στον έλεγχο εάν η μπαταρία διαρρέει τον αέρα. (αυτό το μέρος του μηχανισμού μπορεί να ρυθμιστεί σύμφωνα με τη μορφή του μεγέθους μπαταριών, κατάλληλος για τους διάφορους τύπους ανιχνεύσεων μπαταριών, η ρύθμιση είναι κατάλληλη και απλή.)
2.9.3. Όργανο δοκιμής: αυτό το όργανο δοκιμής είναι μια μέθοδος δοκιμής που εγχέει τον αέρα πίεσης στο άρθρο δοκιμής (κομμάτι προς κατεργασία) και μετρά την αλλαγή της εσωτερικής πίεσής της να ανιχνεύσει εάν υπάρχει διαρροή. Το προϊόν δοκιμής εγχέεται αρχικά με το διατηρημένο σταθερή ατμοσφαιρική πίεση αέρα. Το αέριο σταματούν έπειτα και ένας ευαίσθητος διαφορικός αισθητήρας το (DPS) πίεσης χρησιμοποιείται για να μετρήσει την εσωτερική αλλαγή πίεσης που προκαλείται από τη διαρροή, δηλ., η διαφορική πίεση μεταξύ της δοκιμής και των προτύπων.
2.9.4. Σύστημα ραφιών: η τετραγωνική δομή συγκόλλησης περασμάτων 120120, χρώμα ψησίματος επιφάνειας, το κύριο χρώμα της εμφάνισης εξοπλισμού είναι gsb05-1426-2001 8 ελαφρύ (σίδηρος) μπλε χρώμα PB07. Το πιάτο βάσεων αποτελείται από το ανοξείδωτο καθρεφτών, και άλλα μέρη είναι καλυμμένα με το χάλυβα A3.
2.9.5. Σύστημα ελέγχου: η μηχανή θα εξοπλιστεί με ένα ηλεκτρικό πιάτο, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλα τμήματα κυκλωμάτων δύναμης, ηλεκτρονόμοι ελέγχου, συσκευές ελέγχου βαλβίδων σωληνοειδών και ούτω καθεξής. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. Ο ηλεκτρονόμος ΧΡΗΣΙΜΟΠΟΙΕΙ omron. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
