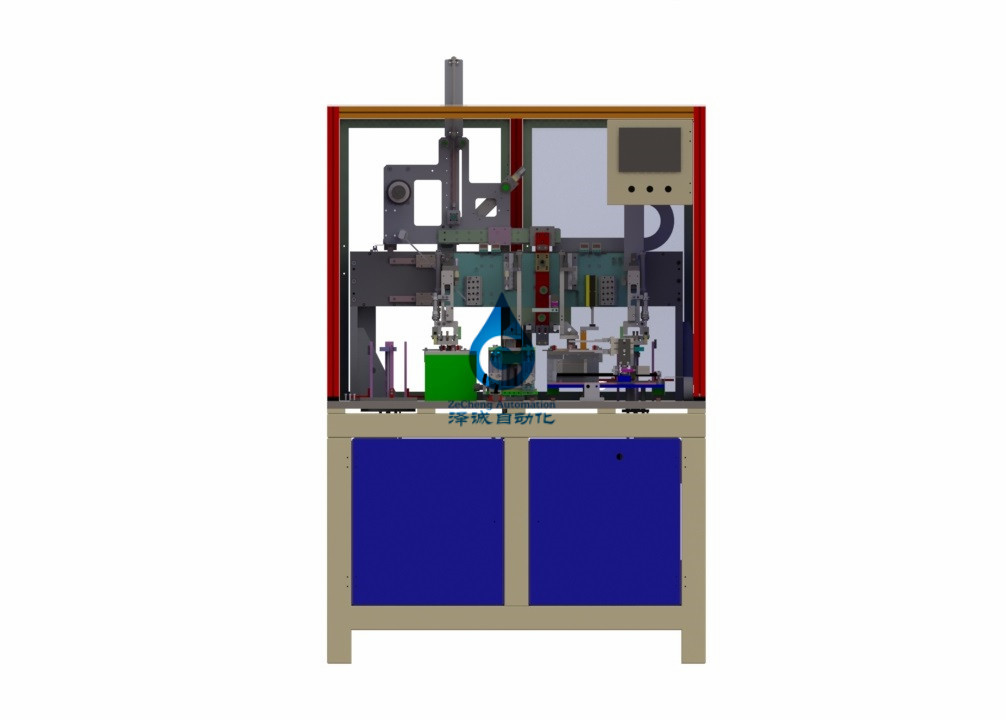

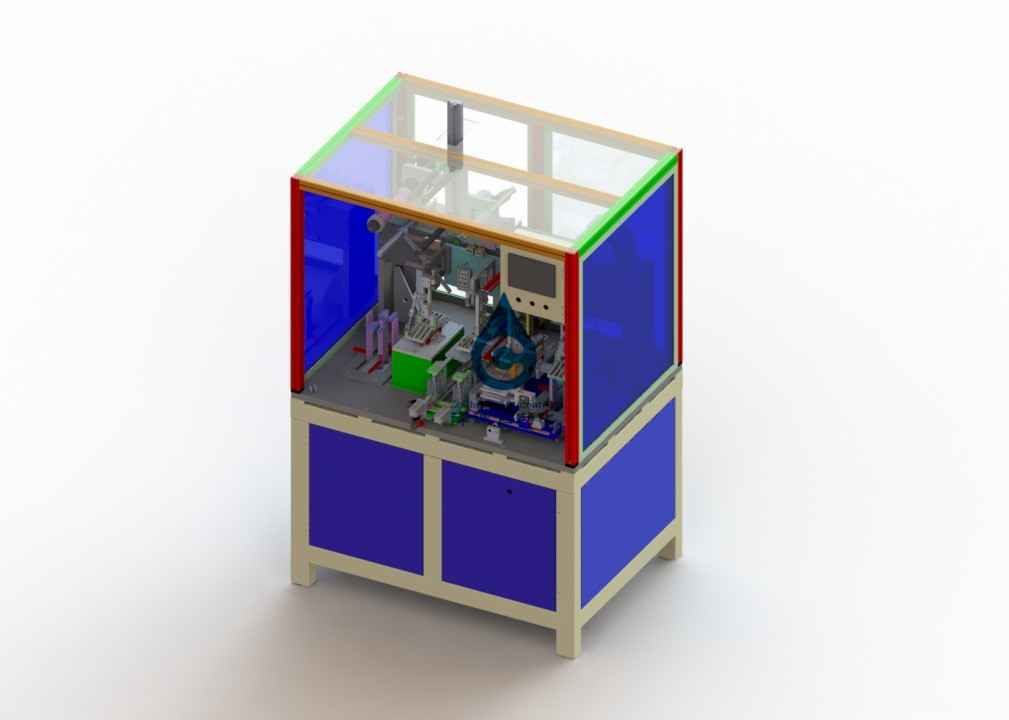

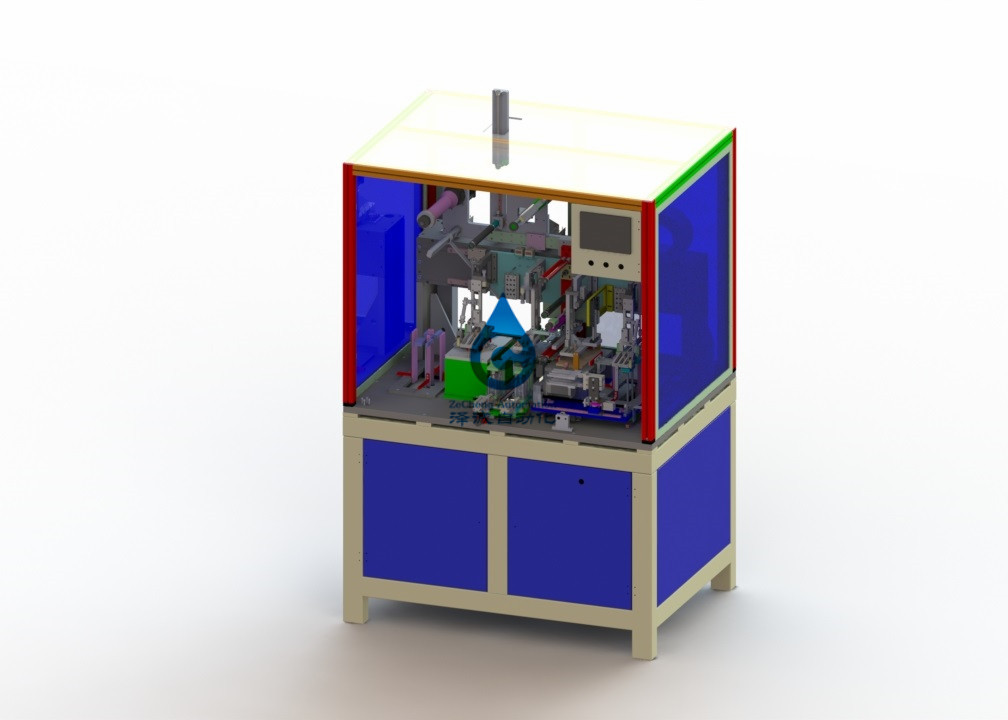

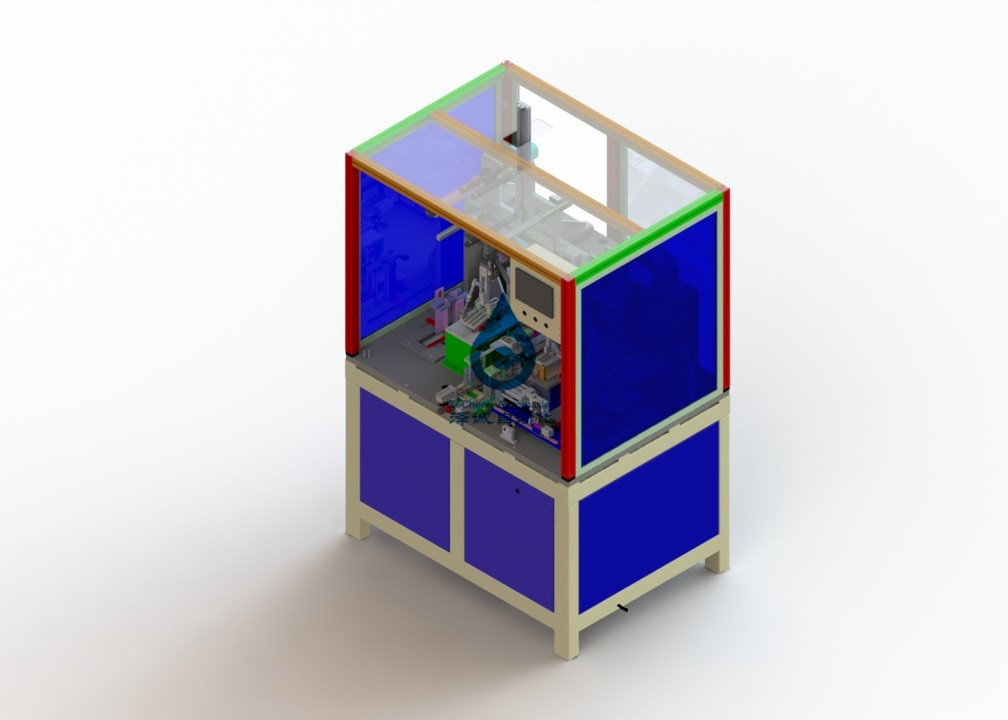

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου

1
MOQ
negotiable
τιμή
100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Θετικές μήκος/ανοχή (χιλ.): 105.5/0.3
Θετικές πλάτος/ανοχή (χιλ.): 55/0.3
Ακρίβεια ευθυγράμμισης μονών κομματιών: +/- 0,2 χιλ.
Ταχύτητα ελασματοποίησης (ελασματοποίηση του s): 1.2-1.5
Ακρίβεια ευθυγράμμισης ολόκληρου του πιάτου: +/- 0,5 χιλ.
Συνολική δύναμη (KW): 6.3
Υψηλό φως:

100AH αυτόματη μηχανή ελασματοποίησης δύναμης

,

Αυτόματη μηχανή ελασματοποίησης σιδήρου λίθιου

,

Αυτόματη μηχανή τοποθέτησης σε στρώματα σιδήρου λίθιου

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ZECHENG
Αριθμό μοντέλου: ZSC01A-00
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Η ξύλινη περίπτωση
Χρόνος παράδοσης: 70 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20
Περιγραφή προϊόντων

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου



100AH ημιαυτόματη μηχανή τοποθέτησης σε στρώματα κυττάρων μπαταριών φωσφορικού άλατος σιδήρου λίθιου δύναμης



1. Το σχεδιάγραμμα

Αυτός ο εξοπλισμός ισχύει κυρίως στη ζ-διαμορφωμένη διαδικασία ελασματοποίησης της μπαταρίας δύναμης. Ο έλεγχος PID υιοθετείται για να ελέγξει τη σταθερή ένταση διαφραγμάτων, και ο δευτεροβάθμιος προσδιορισμός θέσης υιοθετείται για να εξασφαλίσει την ακρίβεια ελασματοποίησης μέσα σε 0.5mm. Μοναδικό διπλάσιο - ο μηχανισμός ελασματοποίησης CAM θέσης, η υψηλή ταχύτητα, η υιοθέτηση της ελασματοποίησης και ο χωριστός τρόπος επιδέσμου, βελτιώνουν αποτελεσματικά την απόδοση δαπανών του προϊόντος.

Ιδιαίτερα χαρακτηριστικά:

1.1 το PID χρησιμοποιείται για να ελέγξει τη σταθερή ένταση διαφραγμάτων

Η συνεχής μηχανή χρησιμοποιείται για να συλλέξει τα στοιχεία που διαβιβάζονται από το ποτενσιόμετρο ακρίβειας, και η λειτουργία PID χρησιμοποιείται για να ελέγξει την ένταση του διαφράγματος κατά τη διάρκεια της διαδικασίας ταλάντευσης.

1.2 υψηλή ακρίβεια

Μέσω του δευτεροβάθμιου προσδιορισμού θέσης του κομματιού πόλων, η ακρίβεια του κομματιού πόλων στο σωρό είναι εγγυημένη για να φθάσει σε 0.5mm.

1.3 συσσώρευση της ταχύτητας: 1.2-1.5 φέτες/δεύτερος

Η σερβο μηχανή χρησιμοποιείται για να οδηγήσει sucker που κινείται γρήγορα από τη μία πλευρά στην άλλη στη διαδρομή φωτογραφικών διαφανειών για.

1.4 χαμηλή λειτουργική δαπάνη

Η συσκευή υιοθετεί τη χωριστή μέθοδο ελασματοποίησης και επιδέσμου. Η συσκευή κάνει μόνο την ελασματοποίηση. Μετά από την ελασματοποίηση, το κύτταρο λαμβάνεται έξω με το χέρι και το κύτταρο στερεώνεται για να αποτρέψει το χαλάρωμα.

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 0

2. Αποτελέστε το α

Η σύνθεση παρουσιάζεται κατωτέρω



Αριθ.

Σύνθεση συστημάτων

Η διαμόρφωση συστημάτων

Ποσότητα

1

Σύστημα ραφιών



1 σύνολο





Ενωμένη στενά κατασκευή σκελετών

1



Υπόστρωμα (επένδυση πιάτων)

2

2

Σύστημα Subpositioning



4 σύνολα





Ταΐζοντας και τοποθετώντας μηχανισμός

4



Κύλινδρος SMC -

16

3

Όργανα δοχείων



4 σύνολα





Υλικό κιβώτιο - Zecheng

4

4

Ανυψωτικός μηχανισμός πιάτων Πολωνού



4 σύνολα





Μηχανή - Yamanashi

4



Γραμμικός οδηγός - ανώτερο ασήμι

8



Βίδα σφαιρών - τοπ ασήμι

4

5

Χειριστής Πολωνού



2 σύνολα





Stepper μηχανή

2



Γραμμικός οδηγός - ανώτερο ασήμι

4



Βίδα σφαιρών - τοπ ασήμι

2

6

Το λειτουργικό σύστημα



1 σύνολο



Οθόνη αφής - Kunlun Tongtai

1

7

Σύστημα ελέγχου



1 σύνολο



PLC, omron

1







3. Προδιαγραφή εξοπλισμού

3.1 εφαρμόσιμα αντικείμενα

1) Ονομασμένο τετραγωνικό λι τύπων (λίθιο) ιονική δευτεροβάθμια μπαταρία

2) Υλικό: Αποτελεσμένος από το θετικό ηλεκτρόδιο: Al+ υλικό αρνητικό ηλεκτρόδιο μπαταριών: Cu+ υλικός διαχωριστής μπαταριών: ρητίνη

Περίπτωση μετρητών μηχανών

πρόγραμμα

ZSC01A

υλικό

προδιαγραφές

Κομμάτι Πολωνού

Θετικές μήκος/ανοχή (χιλ.)

105.5/0.3

Θετικές πλάτος/ανοχή (χιλ.)

55/0.3

Αρνητικές μήκος/ανοχή (χιλ.)

107.5/0.3

Αρνητικές πλάτος/ανοχή (χιλ.)

57/0.3

Θετικό πάχος (χιλ.)

0.120-0.205

Αρνητικό πάχος (χιλ.)

0.090-0.150

Το διάφραγμα

Πλάτος (χιλ.)

109 συν το χιλ. (3-5)

Πάχος (μ)

20-40

Μέγιστο έξω από τη διάμετρο (χιλ.)

Phi 250

Εσωτερική διάμετρος σωλήνων εγγράφου (χιλ.)

Τρόπος λήξης

Χειρωνακτική να κολλήσει μέθοδος



3) Μέγεθος μπαταριών

πρότυπο

Πλάτος του κυττάρου W (χιλ.)

Μήκος κυττάρων Λ (χιλ.)

Πάχος του κυττάρου Χ (χιλ.)

ZSC01A

57

107.5

5

Αριθμός 5) μέγεθος





Στοιχεία προγράμματος

α

β

γ

δ

ε

Θετικό πιάτο











Το κομμάτι καθόδων













ZSC01A

3.2 τεχνικές παράμετροι του εξοπλισμού

Προδιαγραφές μηχανών

πρόγραμμα

ZSC01A



Τεχνικές παράμετροι



Ταχύτητα ελασματοποίησης (ελασματοποίηση του s)

1.2-1.5

Ακρίβεια ευθυγράμμισης μεταξύ του πιάτου και του διαφράγματος

Κεντρική απόκλιση λιγότερο από 0.5mm (διαμήκης)

Ακρίβεια της ευθυγράμμισης διαφραγμάτων

Η απόκλιση ευθυγράμμισης τελών είναι λιγότερο από 0.5mm

Ακρίβεια ευθυγράμμισης μονών κομματιών

+/- 0,2 χιλ.

Ακρίβεια ευθυγράμμισης ολόκληρου του πιάτου

+/- 0,5 χιλ.

Διευθετήσιμη σειρά πλάτους προσαρτημάτων

±10mm (διευθετήσιμος)

Βοηθητικός χρόνος (σ)

15 έως 25

Χρόνος απασχόλησης του κομματιού πόλων φόρτωσης μιά φορά (η)

0,5

Αριθμός τοποθετημένος σε στρώματα

Μπορέστε να τεθείτε

Αυτόματη απαλοιφή

Ο μεταφορέας βγαίνει

Τοποθετημένος σε στρώματα τρόπος

Σερβο μηχανή εναλλασσόμενου ρεύματος

Κενή προσρόφηση

Ειδικό κενό sucker

Συνολική δύναμη (KW)

6.3

Κανονική λειτουργούσα δύναμη (KW)

5



4.Mechanical προδιαγραφές

4.1 μηχανή ελασματοποίησης

Η συσκευή υιοθετεί την αρχή της αποθήκευσης πίεσης αέρα και της αποθήκευσης άνοιξη. Δεδομένου ότι ο αριθμός στρωμάτων μπαταριών αυξάνεται, οι νεροχύτες συσκευών βαθμιαία, και η θέση ελασματοποίησης διατηρούνται πάντα στο ίδιο μέρος. Η επιφάνεια του πιάτου πόλων αντιμετωπίζεται ειδικά, και το πιάτο και το διάφραγμα πόλων δεν είναι χαλασμένα.

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 1

4.2 το σύστημα μετακίνησης πλατφορμών συσσώρευσης

Ο μηχανισμός υιοθετεί τη σερβο μηχανή για να οδηγήσει την ακριβή βίδα σφαιρών που κινείται γρήγορα και η ακρίβεια θέσης είναι αξιόπιστη.

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 2

4.3 υλικά τμήματα κιβωτίων

Υψηλός - υλικό κραμάτων ποιοτικού αργιλίου, η επιφάνεια μετά από τη ειδική μεταχείριση, την ομαλή αντοχή, κανένα ένδυση και απόβλητο. Συγχρόνως, και οι δύο πλευρές του υλικού κιβωτίου υιοθετούν τον τρόπο του φυσώντας αέρα και του σκουπίσματος με ηλεκτρική σκούπα, για να απορροφήσουν τη σκόνη μακριά, συγχρόνως, ώστε να εξασφαλιστεί ότι το κομμάτι πόλων δεν θα απορροφήσει το φαινόμενο περισσότερων από ενός κομματιών όταν απορροφιέται επάνω από κενό sucker.

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 3

4.4 κενή sucker συνέλευση

Ειδικό κενό sucker χρησιμοποιείται για να προσροφήσει το πιάτο πόλων στα πολλαπλάσια σημεία για να εξασφαλίσει ότι το πιάτο πόλων δεν θα καταρρεύσει. Από το υλικό κιβώτιο η αναρρόφηση μπορεί να διπλωθεί για να αποτρέψει την προσρόφηση των πολλαπλάσιων πόλων.

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 4

4.5 αυτόματο ανυψωτικό σύστημα πιάτων Πολωνού

Το κομμάτι πόλων ανυψώνεται με γρύλλο επάνω από την ακριβή βίδα μολύβδου που οδηγείται από να περπατήσει τη μηχανή για να εξασφαλίσει ότι το κομμάτι πόλων είναι πάντα στο ίδιο ύψος.

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 5

4.6 τοποθετώντας σύστημα πιάτων Πολωνού

Ο μηχανισμός CAM χρησιμοποιείται για να τοποθετήσει ακριβώς το πιάτο πόλων. Μετά από να αλλάξετε το πρότυπο, πρέπει μόνο να ρυθμίσετε τη θέση του φραγμού ορίου

100AH αυτόματη μηχανή ελασματοποίησης δύναμης για το κύτταρο μπαταριών φωσφορικού άλατος σιδήρου λίθιου 6



4.7 σύστημα χειριστών ελασματοποίησης

Ο μηχανισμός CAM χρησιμοποιείται για να οδηγήσει 4 σύνολα sucker τμημάτων, και να πιάσει ελασματοποίησης και προσδιορισμού θέσης πραγματοποιείται ταυτόχρονα.

4.8 λειτουργικό σύστημα

Μπορεί να χρησιμοποιηθεί με μια οθόνη αφής. Εντούτοις, η στάση έκτακτης ανάγκης, ο διακόπτης δύναμης είναι σκληρός διακόπτης.

4.9 πίνακας ελέγχου

Η μηχανή εγκαθίσταται ανεξάρτητα με τον ηλεκτρικό πίνακα, τον εσωτερικό διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος ΣΥΝΕΧΟΥΣ σταθερότητας και άλλα τμήματα κυκλωμάτων δύναμης, έλεγχος με το PLC, ηλεκτρονόμος, συσκευές ελέγχου μηχανών. Η σύνδεση με το εξωτερικό θα γίνει με τη βοήθεια του συνδετήρα και τελικό station.PLC υιοθετεί το ανώτατο όριο OMRON.The του καλωδίου τροφοδοσίας διατρυπιέται. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού θα συνδεθούν με καλώδιο και θα διοχετευθούν με σωλήνες στο χαμηλότερο μέρος.



5.Energy μέσο

Παρακαλώ παρέχετε τα ακόλουθα ενεργειακά μέσα

10.1 παροχή ηλεκτρικού ρεύματος

1. Τάση AC220V± 10% στη στιγμιαία παραλλαγή ενιαίας φάσης κάτω από 0.5s

2. Συχνότητα: 50Hz±1Hz

3) Ικανότητα: 5kVA 220V

10.2 αέρας

1) Πίεση 0.5mpa 5kGF/Cm2

2. Ικανότητα 401/min

10.3 κενό

Η επιχείρησή σας παρέχει την κενή πηγή (ή τον εξοπλισμό που χρησιμοποιεί την κενή γεννήτρια).

6.Environmental όροι

Η συσκευή μπορεί να λειτουργήσει χωρίς εμπόδια υπό τις ακόλουθες περιβαλλοντικές συνθήκες.

  • Λειτουργούσα θερμοκρασία: 5-35℃

Θερμοκρασία αποθήκευσης: 0-40℃

  • Η υγρασία 30-80% αλλά δεν πρέπει να δροσίσει.

  • Μην πρέπει να περιέχετε το αλατισμένο αέριο, διαβρωτικό αέριο τοξικού αερίου.

  • Η σκόνη δεν πρέπει να έχει καμία αγώγιμη σκόνη.

  • Το μαγνητικό όριο δεν έχει επιπτώσεις στο μαγνητικό όριο της συσκευής

  • Η δόνηση δεν πρέπει να έχει κανέναν κλονισμό και να αισθανθεί τη δόνηση.
