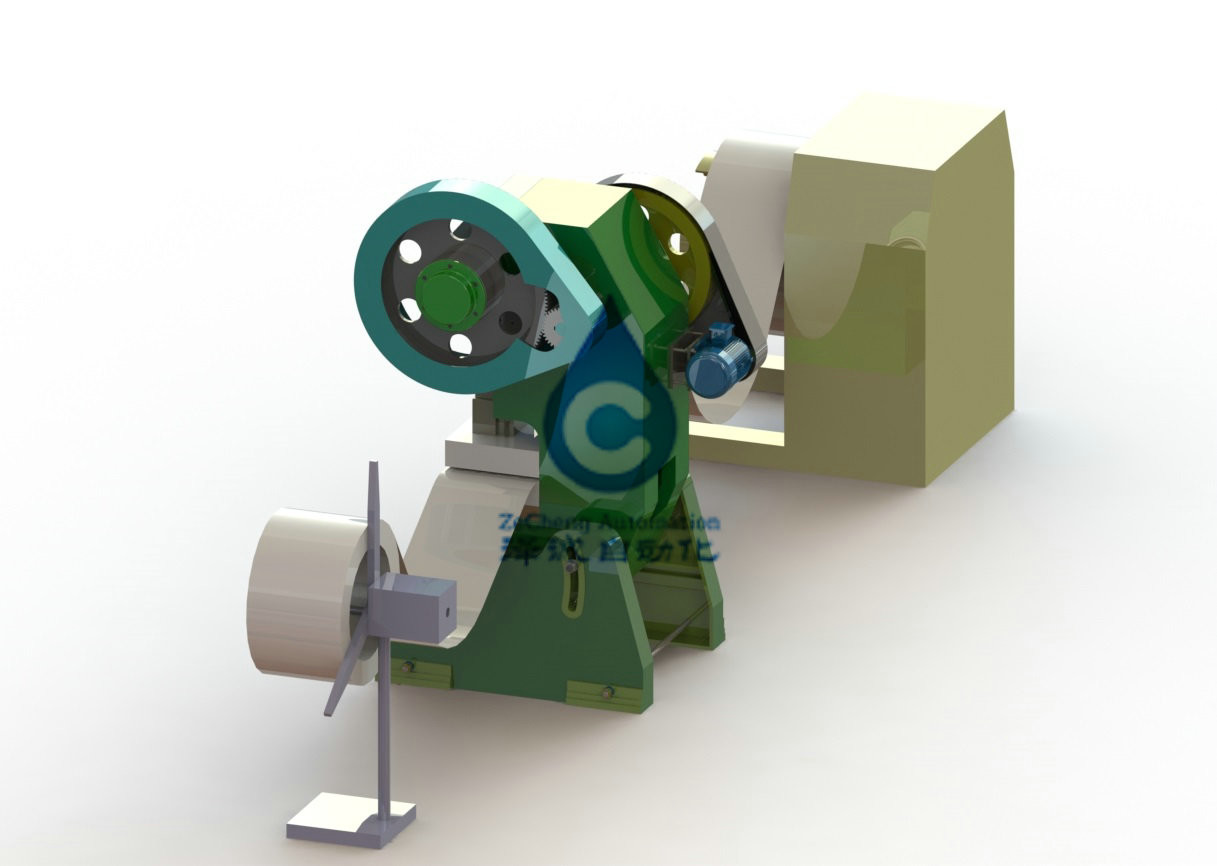

Κάδμιο-νικέλιο 600KG 80PPM 13KW, zinc-nickel punching πιάτων μπαταριών μηχανή
1.Brief περιγραφή punching φύλλων πόλων της μηχανής
Ο εξοπλισμός είναι κατάλληλος για τη διαδικασία απαλοιφής της pull-type ζώνης ηλεκτροδίων των διάφορων αλκαλικών μπαταριών όπως η μπαταρία κάδμιο-νικελίου, η zinc-nickel μπαταρία, η μπαταρία νικέλιο-υδρογόνου, η μπαταρία σίδηρος-νικελίου, κ.λπ. Υπάρχουν δύο τρόποι εργασίας: αυτόματος και χειρωνακτικός. Ο αυτόματος τρόπος εργασίας της βασικής ροής της δουλειάς, κυλώντας μηχανή, ρόλοι που εγκαθίστανται στην πολική ζώνη μέσω του μεταβιβάζοντας μηχανισμού, που μεταβιβάζει το μηχανισμό σύμφωνα με το μήκος της σίτισης εκκαθάρισης διάστασης κομματιού πόλων, φέρνει στο πακέτο στη φόρμα διατρήσεων, η φόρμα του ανώτερου κύβου εγκαθίσταται στο φραγμό φωτογραφικών διαφανειών Τύπου, ο φραγμός πάνω-κάτω την κίνηση στον τρόπο κίνησης θα βρεθεί στη φόρμα εξαιρετικά της κοπής ζωνών στις φέτες. Μέσω της τρύπας απαλοιφής στο κέντρο του πίνακα κύβων και διατρήσεων, τα κομμάτια πόλων πέφτουν στο μεταφορέα ζωνών κάτω από τη διάτρηση. Ο μεταφορέας ζωνών διαβιβάζει τα κομμάτια πόλων στον ταξινομώντας σταθμό. Η τελειωμένη λουρίδα πόλων διαμορφώνεται στα ελλιπή πορώδη απόβλητα λουρίδων, τα οποία τυλίγονται στη μηχανή συγκέντρωσης και συλλέγονται στη σπείρα.
2.Technical παράμετροι του εξοπλισμού
|
Στοιχείο |
ZBCA01A-00 |
| Αποδοτικότητα | Η μέγιστη ταχύτητα κουράς είναι τουλάχιστον 80 φορές το /min (όταν το μήκος του φύλλου πόλων είναι 75mm), και η ταχύτητα κουράς είναι διευθετήσιμη. |
| Η συνολική δύναμη (KW) | 13 |
| Κανονική λειτουργούσα δύναμη (KW) | 12.5 |
| Το βάρος | 1000KG |
3Main τμήματα εξοπλισμού

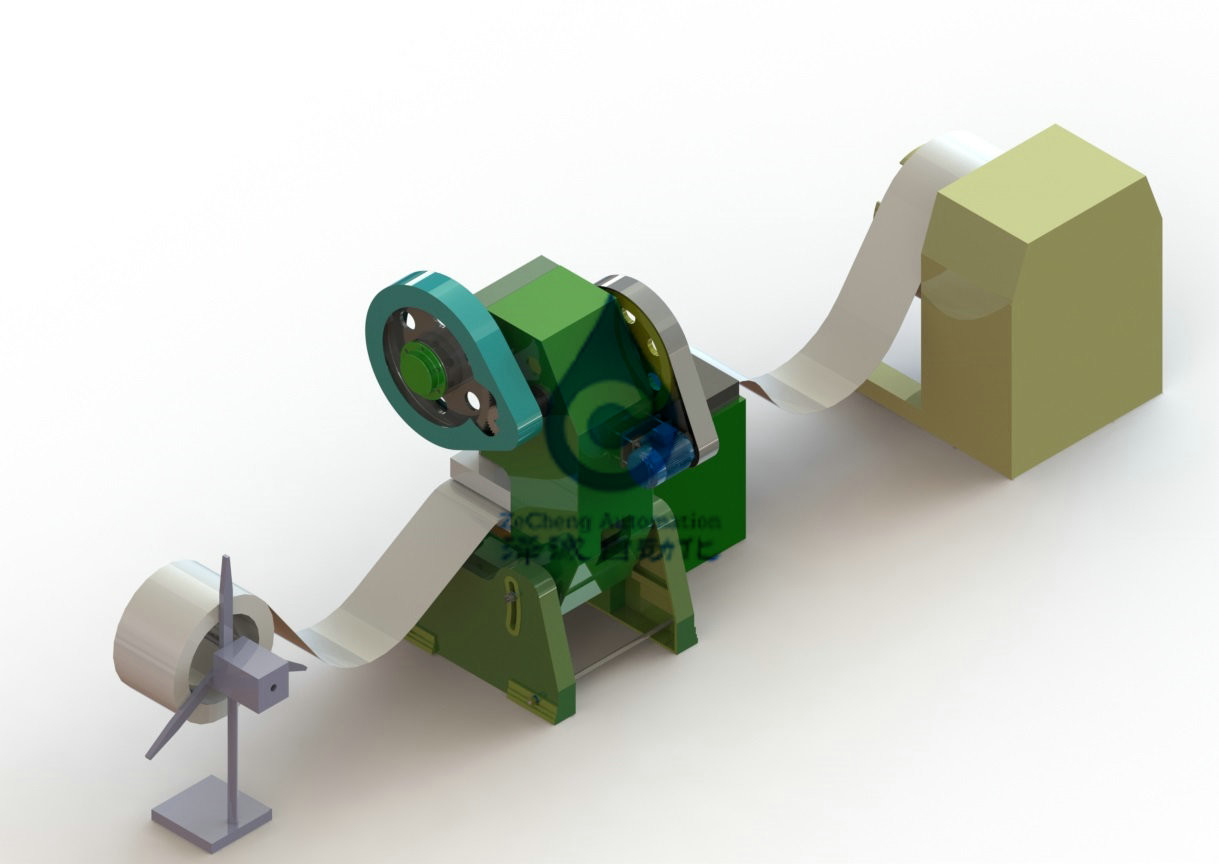

Αποτελείται κυρίως από μια ξετυλίγοντας μηχανή, μια συσκευή σίτισης, μια punching μηχανή, μια άνεμος μηχανή και έναν μεταφορέα ζωνών.
3.1 η σύνθεση unwinder:
Να ξετυλίξει χάσματος οδηγείται από τον ηλεκτρικό μειωτή, ο οποίος είναι κατάλληλος για τη συχνή έναρξη. Όταν ανοίγεται, unwinder αρχίζει να ξετυλίγει αυτόματα. Όταν η ζώνη πόλων πέφτει στο χαμηλότερο αισθητήρα ορίου, unwinder σταματά, και όταν τραβιέται η ζώνη πόλων μακρυά από τη σειρά ανίχνευσης του αισθητήρα, οι unwinder ενάρξεις για να ξετυλίξει πάλι. Unwinder έχει έναν αξιόπιστο φρενάροντας μηχανισμό. Η διάμετρος του άξονα εγκαταστάσεων του ανώτερου πόλου unwinder είναι 38mm. Στον άξονα της ξετυλίγοντας μηχανής παρέχεται μια αξονική τοποθετώντας συσκευή για το ρόλο ταινιών πόλων, και στο πιάτο διαφραγμάτων παρέχονται οι ακτινωτές καρφίτσες προσδιορισμού θέσης και μετάδοσης. Unwinder έχει τη λειτουργία μπροστινό και αντίστροφο να ξετυλίξει. Unwinder έχει μια συσκευή για να αποτρέψει την ταινία πόλων από την πτώση στο έδαφος. Η αξονική θέση εγκαταστάσεων του μειωτή της ξετυλίγοντας συσκευής είναι παράλληλη στον κάθετο άξονα της ξετυλίγοντας συσκευής. Η ξετυλίγοντας συσκευή έχει έναν ανεξάρτητο ηλεκτρικό λειτουργούντα μηχανισμό.
3.2 η σύνθεση του τροφοδότη:
Η πνευματική μέθοδος σίτισης υιοθετείται, και η ταχύτητα σίτισης είναι διευθετήσιμη και ταιριάζει με την ταχύτητα της punching μηχανής. Το πλάτος σίτισης είναι περισσότερο από 220mm. Η ζώνη πόλων στερεώνεται πάνω-κάτω από τον κύλινδρο στερέωσης, και ο κύλινδρος σίτισης χρησιμοποιείται για να ωθήσει το υλικό. Ο κύλινδρος στερέωσης δεν προκαλεί τη ζημία στην επιφάνεια της ζώνης πόλων. Το μήκος σίτισης μπορεί να ρυθμιστεί αυθαίρετα μέσα στη σειρά 0300mm, και το μήκος ρύθμισης επιδεικνύεται με τους αριθμούς αναφοράς. Ο μηχανισμός σίτισης έχει τη σταθερή σίτιση, με τη σίτιση του μηχανισμού οδηγών και διευθετήσιμη ζώνη πόλων που αφήνεται και του σωστού μηχανισμού ορίου, οι οποίοι μπορούν να εξασφαλίσουν ότι η σίτιση ζωνών πόλων είναι ευθεία και η ακρίβεια δεν υπερβαίνει ±0.5mm όταν στρίβεται η άκρη της ζώνης πόλων. Ο μηχανισμός σίτισης και η μετακίνηση της φωτογραφικής διαφάνειας διατρήσεων έχουν τον καλό συντονισμό, και οι πράξεις της σίτισης και punching και της κουράς δεν πρέπει να παρεμποδίσουν η μια την άλλη. Ο μηχανισμός σίτισης έχει τις πλήρεις και αξιόπιστες συσκευές ασφάλειας. Ο μηχανισμός σίτισης έχει την ικανοποιητική ακαμψία και δεν πρέπει να παραγάγει την υπερβολική δόνηση κατά τη διάρκεια της μεγάλης λειτουργίας. Το ύψος του μηχανισμού σίτισης είναι διευθετήσιμο, και η σύνδεση με τον Τύπο διατρήσεων είναι σταθερή.
3.3 σύνθεση του Τύπου διατρήσεων:
OCP-80e ο Τύπος διατρήσεων τύπων που παράγεται από Jinfeng Machinery τη Co. βιομηχανίας, ΕΠΕ χρησιμοποιείται, με μια ονομαστική πίεση 80 τόνων.
3.4 σύνθεση του μεταφορέα ζωνών:
Ο μεταφορέας ζωνών εγκαθίσταται στο χαμηλότερο μέρος της punching μηχανής. Η ζώνη υιοθετεί την ταινία υφασμάτων δαχτυλίδι-τύπων, ηλεκτρική κίνηση. Το μήκος του μεταφορέα ζωνών πρέπει να εξασφαλίσει ότι ένα τέλος μπορεί να συνδεθεί με το κομμάτι πόλων που μειώνεται από τη punching τρύπα, και το άλλο τέλος εκτίθεται έξω από τον εξοπλισμό για περίπου 500mm. Μια τροχαλία εγκαθίσταται στο κατώτατο σημείο του μεταφορέα ζωνών για να διευκολύνει τη ρύθμιση της θέσης μεταφορέων.
3.5The σύνθεση του κουρδιστηριού:
Το κουρδιστήρι οδηγείται από το ηλεκτρικό χάσμα για να λάβει το υλικό, το οποίο είναι κατάλληλο για τη συχνή έναρξη. Μετά από punching και κουρά, όταν τεντώνεται η ταινία απορρίματος στο ανώτερο όριο, unwinder σταματά. Όταν η ταινία απορρίματος πέφτει στο χαμηλότερο όριο, το κουρδιστήρι αρχίζει να συλλέγει το υλικό. Το rewinder πρέπει να έχει ένα αντίβαρο για να εξασφαλίσει ικανοποιητική ένταση στη ζώνη απορρίματος για να εξασφαλίσει την ταχύτητα της ζώνης στο ξανατυλίγοντας τέλος. Η διάμετρος του άξονα εγκαταστάσεων του εξελίκτρου ταινιών απορρίματος στο κουρδιστήρι είναι 38mm. Υπάρχει μια αξονική τοποθετώντας συσκευή εξελίκτρων ταινιών αποβλήτων στον άξονα κουρδιστηριών. Η θέση του αισθητήρα ανίχνευσης θέσης ζωνών πόλων είναι διευθετήσιμη. Η αξονική θέση εγκαταστάσεων του μειωτή της ξετυλίγοντας συσκευής είναι παράλληλη στον κάθετο άξονα της συσκευής εκφόρτωσης. Η λαμβάνουσα συσκευή έχει έναν ανεξάρτητο ηλεκτρικό λειτουργούντα μηχανισμό.
3.5 σύστημα ελέγχου:
Ο ηλεκτρικός πίνακας εγκαθίσταται ανεξάρτητα μέσα στη μηχανή, και τα τμήματα κυκλωμάτων δύναμης όπως ο διακόπτης διαρροής, η παροχή ηλεκτρικού ρεύματος ΣΥΝΕΧΟΥΣ σταθερότητας, το PLC για τον έλεγχο, ο ηλεκτρονόμος, η συσκευή ελέγχου μηχανών, κ.λπ. εγκαθίστανται μέσα. Οι συνδέσεις στο εξωτερικό γίνονται χρησιμοποιώντας τους συνδετήρες και τους τελικούς φραγμούς. Το PLC υιοθετεί OMRON. Το ανώτατο μέρος του καλωδίου τροφοδοσίας έχει τις διατρήσεις. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες στο κατώτατο σημείο.
