AC220V μηχανή συγκόλλησης μπαταριών λίθιου 12PPM/Min για Lug Πολωνού το πιάτο Πολωνού

1
MOQ
Negotiation, email communication
τιμή
AC220V μηχανή συγκόλλησης μπαταριών λίθιου 12PPM/Min για Lug Πολωνού το πιάτο Πολωνού
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Σταθερός: 97%
Ταχύτητα: ≥12PPM/min
κατάλληλος: 99.50%
Βάρος: 1800KG
Τάση: AC220±10%
Εξουσιοδότηση: 1 ΕΤΟΣ
Υψηλό φως:

AC220V μηχανή συγκόλλησης μπαταριών λίθιου

,

Μηχανή συγκόλλησης μπαταριών λίθιου πιάτων Πολωνού

,

12PPM/min μηχανή συγκόλλησης μπαταριών

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: ZeCheng
Αριθμό μοντέλου: Zc-ρεύμα-6
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: Εργάσιμη ημέρα
Όροι πληρωμής: L/C, T/T
Περιγραφή προϊόντων

Lug Πολωνού μπαταριών λίθιου ιονική μηχανή συγκόλλησης πιάτων Πολωνού εξουσιοδότηση 1 έτους



1 περιγραφή μηχανών συγκόλλησης φύλλων πόλων



Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για την αυτόματη συγκόλληση του κομματιού πόλων και lug πόλων, και υποβάλλεται σε επεξεργασία με τη σύνδεση διαδικασίας. Η χρήση του δομένος κεφαλιού λέιζερ κρυστάλλου μπορεί αποτελεσματικά να βελτιώσει την αποδοτικότητα εργασίας. Το αυτόματο πιάτο πόλων, αυτόματο lug πόλων, αυτόματος προσδιορισμός θέσης, αυτόματη συγκόλληση λέιζερ, μειώνει τη χειρωνακτική ένταση εργασίας, βελτιώνει την αποδοτικότητα εργασίας.



2. Απαιτήσεις σχεδίου



2.1. Αποδοτικότητα: 6PM (χειρωνακτικός χρόνος ανεφοδιασμού σε καύσιμα συμπεριλαμβανόμενος). Η επικεφαλής μηχανή λέιζερ ταλαντωτών κρυστάλλου χτύπησε περίπου 100 σημεία, διαρκεί περίπου 8 δευτερόλεπτα.



2.2. Αξιόπιστος εξοπλισμός, χαμηλό ποσοστό συντήρησης, κατάλληλη συντήρηση και ανθεκτικός



2.3. Αυτόματο lug πόλων, το αυτόματο πιάτο πόλων και ο αυτόματος πόλος συγκόλλησης λέιζερ lug, υψηλή αποδοτικότητα



2.4. Ακριβής προσδιορισμός θέσης, σταθερή ποιότητα συγκόλλησης, και διευθετήσιμη θέση συγκόλλησης



2.5. Ακρίβεια επεξεργασίας του φύλλου πόλων (ακρίβεια θέσης συγκόλλησης): διαμήκης: ±0.25mm Εγκάρσιος: ±0.50mm



2.6. Ο εξοπλισμός θα έχει τις ακόλουθες λειτουργίες: εξομάλυνση, συγκόλληση σημείων και αυτόματο να δέσει με ταινία



2.7. Τα ενωμένα στενά αυτιά πόλων τροφοδοτούνται αυτόματα το τυποποιημένο κιβώτιο



2.8. Η συγκόλληση θα είναι σταθερή, μη αυτοκόλλητη, στη σωστή θέση και με την υψηλή αποδοτικότητα



2.9. Το μέγιστο του πίσω τέλους της κολλητικής ταινίας δεν θα υπερβεί 0.4mm



3. Κύρια συστατικά του εξοπλισμού

Ο αύξων αριθμός Σύνθεση συστημάτων Η διαμόρφωση συστημάτων Εμπορικό σήμα ή επεξεργασία Ο αριθμός
1 Σύστημα ραφιών     1 σύνολο
Ενωμένη στενά κατασκευή σκελετών 40x40x3 κόμμα 1
Το πιάτο βάσεων Μαύρο να φωσφοριήσει του πιάτου χάλυβα 1
2 Περιστρεφόμενο επιτραπέζιο σύστημα     1 σύνολο
Θραύστης CAM



TEXACO

1
Stepper μηχανή Έλεγχος Ρ 1
3 Κιβώτιο σίτισης πιάτων Πολωνού     1 σύνολο
Μπορέστε καρύκευμα να εγκιβωτίσετε Μαύρα μέρη αργιλίου 1
4 Κιβώτιο σίτισης αυτιών Πολωνού     1 σύνολο
Μπορέστε καρύκευμα να εγκιβωτίσετε Μαύρα μέρη αργιλίου 1
5 Σύστημα ανύψωσης σίτισης     3 σύνολα
Γραμμική μηχανή

Ταϊβάν GEN



3
6 Σύστημα χειριστών     3 σύνολα
Σερβο μηχανή



panasonic



3
Βίδα σφαιρών ασήμι 3
Γραμμικός οδηγός ασήμι 6
Κενά φλυτζάνια αναρρόφησης Μ, μ 6
7 Τοποθετώντας προσάρτημα     6 σύνολα
Τοποθετώντας προσάρτημα Μαύρα μέρη αργιλίου 6
8 Σύστημα πίεσης     1 σύνολο
Υγροποιημένου αερίου συμπληρωματικός κύλινδρος Ταϊβάν 1
9 Μηχανή λέιζερ     1 σύνολο

Μηχανή λέιζερ ταλαντωτών κρυστάλλου



Ενωμένος κερδίστε 1
10 Τοποθετεί το σύστημα σε κάψα     1 σύνολο
κύλινδρος SMC 4

Γραμμικός οδηγός



ασήμι 8
11 Λήψη του κιβωτίου     1 σύνολο

Μπορέστε καρύκευμα να εγκιβωτίσετε



Μαύρα μέρη αργιλίου 1
12 Σύστημα ελέγχου     1 σύνολο
PLC omron 1
Οθόνη αφής Κράτος Kunlun 1

4. Τεχνικές παράμετροι εξοπλισμού

Προδιαγραφές

πρόγραμμα

ZBCA02A-00
Τεχνικές παράμετροι Αποδοτικότητα (PPM) 6
κενό σύστημα -95kpa ~ -50kpa. , πηγή που παρέχεται κενή από το κόμμα α
Ποσοστό αποτυχίας εξοπλισμού Λιγότερο ή ίσο προς 2 τοις εκατό
Συνολική δύναμη (KW) 6
Κανονική λειτουργούσα δύναμη (KW) 5.6

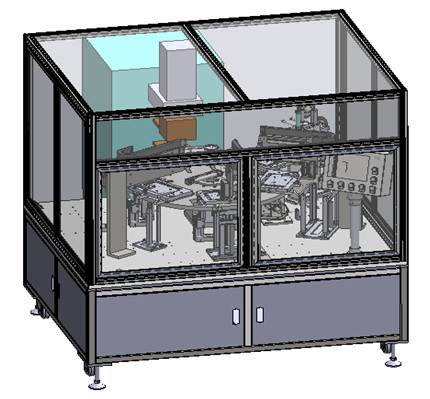

5. Άποψη σχεδιαγράμματος συσκευών

6. Κύρια τμήματα εξοπλισμού



Ο εξοπλισμός αποτελείται από το σύστημα ραφιών, περιστροφικό επιτραπέζιο σύστημα, κιβώτιο σίτισης πιάτων πόλων, κιβώτιο σίτισης αυτιών πόλων, σύστημα ανύψωσης σίτισης, σύστημα χειριστών, τοποθετώντας προσάρτημα, μηχανή λέιζερ, που ντύνει το σύστημα, ταΐζοντας το κιβώτιο και το ηλεκτρικό σύστημα ελέγχου. Χρώμα θερμό γκρίζο 1C χρωμάτων ψησίματος ραφιών.





6.1. Σύστημα πλαισίων: γίνοντας από 40x40x3 τετραγωνική συγκόλληση, το υπόστρωμα που χρησιμοποιεί A3, φωσφοριώντας μαύρη την επεξεργασία.



6.2. Περιστρεφόμενο επιτραπέζιο σύστημα: η stepper μηχανή χρησιμοποιείται για να οδηγήσει το θραύστη CAM που ελέγχει, ώστε να εξασφαλιστεί η ακρίβεια θέσης κάθε σταθμού μετά από την περιστροφή.



6.3 κιβώτιο σίτισης πόλων: χρησιμοποιημένη για τη σίτιση πόλων, η σειρά του κιβωτίου σίτισης πόλων μπορεί να ρυθμιστεί για να ανταποκριθεί στις προδιαγραφές διαδικασίας προϊόντων.



6.4 lug πόλων κιβώτιο σίτισης: χρησιμοποιημένη για lug πόλων τη σίτιση, η σειρά του υλικού κιβωτίου μπορεί να ρυθμιστεί για να ανταποκριθεί στις προδιαγραφές διαδικασίας προϊόντων. Προσθέστε τη δομή σωλήνων χτυπήματος, αέρας χτυπήματος κατά το σίτιση, αφαιρέστε τη σκόνη στον πόλο.

6.5 σύστημα ανύψωσης σίτισης: χρησιμοποιημένος για τη σίτιση των κομματιών πόλων, lugs πόλων και της ένωσης που τελειώνουν - προϊόντα. Οδηγημένος από τη γραμμική μηχανή, το υλικό όπως το κομμάτι πόλων, την πτώση αυτιών πόλων κομμάτι από το κομμάτι άνοδος ή.

6.6 σύστημα χειριστών: οδηγημένος από τη σερβο μηχανή, βίδα μολύβδου, γραμμική ράγα οδηγών για να εξασφαλίσει ακρίβεια προσδιορισμού θέσης. Η μέθοδος σίτισης υιοθετεί κενό sucker.

6.7. Τοποθετώντας προσάρτημα: διευθετήσιμο τοποθετώντας προσάρτημα για να ανταποκριθεί στις προδιαγραφές διαδικασίας προϊόντων.



6.8. Σύστημα συμπίεσης: συμπιέστε τον αφρό νικελίου πριν από τη συγκόλληση λέιζερ με τον υγροποιημένου αερίου συμπληρωματικό κύλινδρο, ο οποίος είναι συμβάλλων στη συγκόλληση λέιζερ και έχει μια μικρή δύναμη αντίκτυπου. Χρησιμοποιείται για την επεξεργασία συμπίεσης πρίν ενώνει στενά στη σύνδεση του πιάτου πόλων και lug πόλων.

6.9. Μηχανή λέιζερ: η χρήση του επικεφαλής, ακριβούς φωτός λέιζερ δόνησης κρυστάλλου, ενεργειακή συγκέντρωση, υψηλή αποδοτικότητα.



Συνδέοντας σύστημα: σύμφωνα με τις απαιτήσεις διαδικασίας



6.11. Λήψη του κιβωτίου: χρησιμοποιείται για την υλική απαλλαγή. Η σειρά του κιβωτίου μπορεί να ρυθμιστεί για να ανταποκριθεί στις προδιαγραφές διαδικασίας προϊόντων.



6.12. Σύστημα ελέγχου: η μηχανή είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, συσκευή ελέγχου μηχανών, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. ΧΡΉΣΕΙΣ OMRON PLC. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω.



υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Το En

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
