Αυτοκινητικός χάλυβας γραμμών παραγωγής μπαταριών που διαμορφώνει τη μικρή κατανάλωση ενέργειας μηχανών
1. Τεχνικές απαιτήσεις για το πλευρό που διαμορφώνουν το σχέδιο
1.1. Σκοπός του εξοπλισμού: ειδικός εξοπλισμός που σχεδιάζεται και που κατασκευάζεται για το πλευρό σύμφωνα με τις απαιτήσεις κατασκευής πλευρών που παρέχονται από το κόμμα α. Η φορμάροντας μηχανή περιλαμβάνει ένα αυτόματο ράφι σίτισης για τη σίτιση της ζώνης, μιας αυτόματης μηχανής σίτισης, ενός συνόλου κύβου σφράγισης και ενός συνόλου κιβωτίου συλλογής ολοκληρωμένων προϊόντων. Ένας Τύπος διατρήσεων.
1.2. Διαδικασία παραγωγής χάλυβα: αυτόματη σίτιση → ένα πλαισίων → ζωνών χάλυβα χρόνος που σφραγίζει διαμορφώνοντας την απαλοιφή →.
1.3. Παράμετροι ικανότητας και διαδικασίας του πλευρού που διαμορφώνει τη μηχανή:
1.3.1 ενισχύοντας υλικό: 0.5mm×14mm×L, το βάρος κάθε πιάτου είναι περίπου 10 ~ 30kg, το μέγεθος της παρεχόμενης εσωτερικής τρύπας: διάμετρος 240
1.3.2 μήκος σχηματοποίησης: 80 ~ 350mm.
1.3.3 Τύπος 16 τόνων, με μια ταχύτητα 40 φορές του /min. Συναγερμός αρίθμησης.
1.3.4 αυτόματος μηχανισμός σίτισης: το μήκος είναι διευθετήσιμο από 80 χιλ. σε 350mm±0.5.
1.3.5 πλαίσιο υποστήριξης πλευρών: εύκολος να φορτώσει, με την εντείνοντας συσκευή.
1.3.6 πλευρό που διαμορφώνει και φόρμα κοπής: το διαμορφώνοντας μήκος είναι διευθετήσιμο από 80 χιλ. σε 350mm, με τις λειτουργίες της διαμόρφωσης, της εξομάλυνσης και της κοπής, κατάλληλων για την αποσύνθεση.
1.3.7 δεξαμενή συλλογής ολοκληρωμένων προϊόντων: το προϊόν γλιστρά αυτόματα στο λαμβάνον κιβώτιο μαζί με τη μεταβιβάζοντας δεξαμενή για να εξασφαλίσει ότι είναι τακτοποιημένο και στην ίδια κατεύθυνση. Κάθε κιβώτιο είναι περίπου 1000 κομμάτια, τα οποία μπορούν να ρυθμιστούν σύμφωνα με τα διαφορετικά πρότυπα.
1.4. Πλευρό που διαμορφώνει τον εξοπλισμό σύνθεσης μηχανών:
| Ο αύξων αριθμός | Το όνομα της διαδικασίας | Όνομα συσκευών | Ικανότητα εξοπλισμού | Ποσότητα (σταθμός) | σημείωση |
| 1 | σίτιση | Αυτόματο ράφι σίτισης | -- | 1 | Αυτόματη σίτιση |
| 2 | σίτιση | Αυτόματος τροφοδότης | 80 ~ 350mm διευθετήσιμα | 1 | |
| 3 | Διαμόρφωση σφράγισης | Τύπος | 16T (κτύπημα 55mm) | 1 | Παρεχόμενος από το νέο taihang |
| 4 | Σχηματοποίηση χάλυβα | Πλευρό που διαμορφώνει τη φόρμα | 40 ρίζες ανά λεπτό | 1 | |
| 5 | απαλοιφή | Λήψη του κιβωτίου | 1000 | 1 |
2. Κύριοι εξοπλισμός και εγκαταστάσεις του πλευρού που διαμορφώνουν τη μηχανή

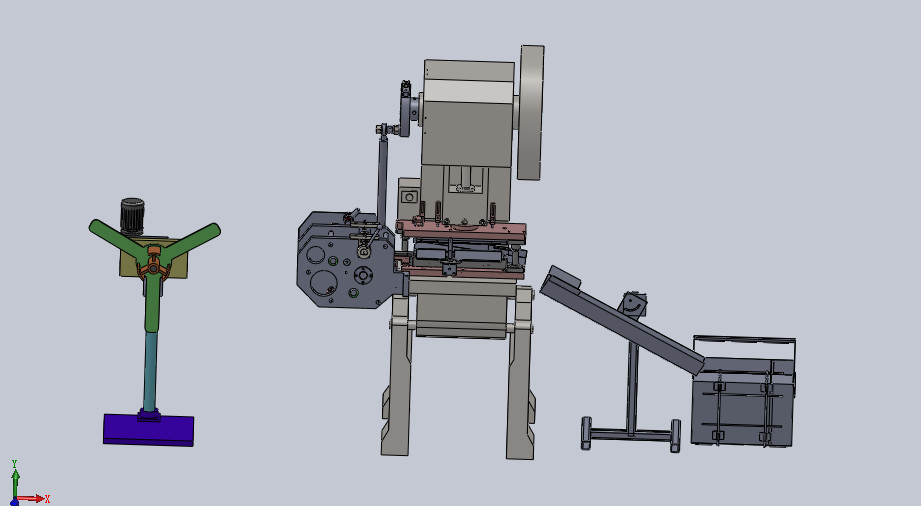

Η γενική εικόνα είναι η ακόλουθη:
2.1. Αυτόματο ράφι σίτισης
Σκοπός: ο εξοπλισμός χρησιμοποιείται για την υποστήριξη της ζώνης χάλυβα, συμπεριλαμβανομένου να ξετυλίξει τη μηχανή και το σύστημα ελέγχου.

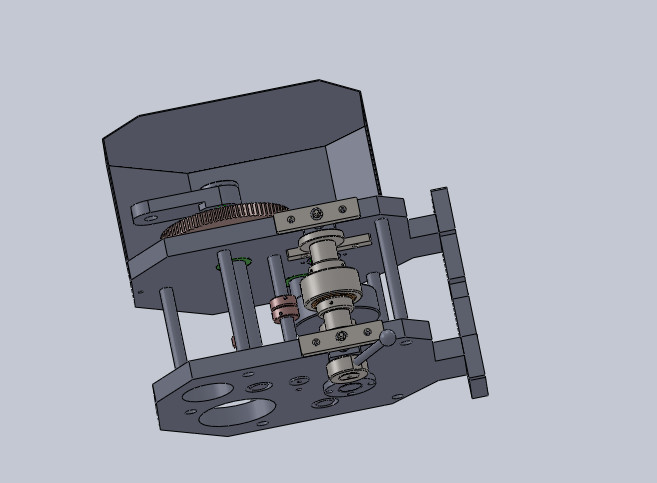

2.2. Αυτόματος τροφοδότης
Αυτή η μηχανή είναι κατάλληλη για την αυτόματη σίτιση πριν από τη διαμόρφωση φραγμών. Οδηγεί τον ασταθή μηχανισμό συνδέοντας ράβδων για να περιστραφεί και το μηχανισμό σίτισης για να κινηθεί από την περιστροφή του περιστροφικού σφονδύλου στον Τύπο διατρήσεων. Το μήκος σίτισης είναι 80 ~ 350mm και η ακρίβεια σίτισης είναι ± 0.5mm.
2.3. Τύπος
Οι κύριες τεχνικές παράμετροι του εξοπλισμού παρέχονται από τη νέα punching taihang μηχανή.
2.4. Πλευρό που διαμορφώνει τη φόρμα
2.4.1. Σκοπός του εξοπλισμού: η φόρμα ισχύει κυρίως στη διαμόρφωση του πλευρού, συμπεριλαμβανομένων των λειτουργιών της κοπής και της διαμόρφωσης, της εξομάλυνσης και της απαλλαγής.
2.4.2. Σχηματικό διάγραμμα:

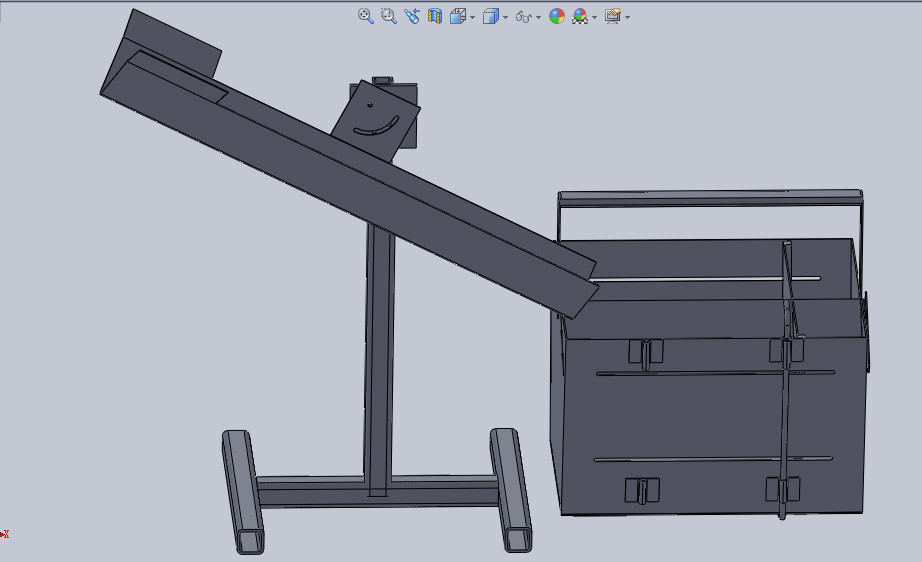

2.5 το κιβώτιο συλλογής
2.5.1 σκοπός του εξοπλισμού: το κιβώτιο συλλογής χρησιμοποιείται για τη συλλογή μετά από τη σχηματοποίηση του φραγμού χάλυβα. Ο φραγμός χάλυβα μετά από τη σχηματοποίηση του Τύπου διατρήσεων συλλέγεται αυτόματα στο πεδίο συλλογής μέσω της υδατόπτωσης και τοποθετείται τακτοποιημένα.
2.5.2 περιγραφή εξοπλισμού: υπάρχει μια κινητή πόρτα στο κατώτατο σημείο του κιβωτίου συλλογής, το οποίο μπορεί να ανοίξουν και το πλευρό μπορεί να ληφθεί έξω.
3. Ενεργειακά μέσα
3.1. Η παροχή ηλεκτρικού ρεύματος
3.1.1. Τάση AC380V, τριφασική Η διακύμανση τάσης είναι λιγότερο από ±10%.
3.1.2. Συχνότητα 50 Hz.
3.2. αέρας
3.2.1. Πίεση 0,4 ~ 0.45mpa.
3.2.2. Ποσοστό ροής του 10L/min.
4. Περιβαλλοντικές συνθήκες
Η συσκευή μπορεί να λειτουργήσει χωρίς εμπόδιο υπό τις ακόλουθες περιβαλλοντικές συνθήκες
4.1. Περιβαλλοντική θερμοκρασία: 0 ~ 40℃
4.2. Υγρασία 30-80% αλλά καμία συμπύκνωση.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Το En
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
