Μηχανή πλήρωσης λάσπης για κυλινδρική μπαταρία ιόντων λιθίου

Μηχανή πλήρωσης λάσπης για την κυλινδρική ιονική μπαταρία λίθιου

1.1. Όνομα εξοπλισμού: γραμμική μηχανή εγχύσεων

1.2. Πρότυπο εξοπλισμού: jxy-z0508-p288

1.3. Εφαρμογή εξοπλισμού: υγρή διαδικασία εγχύσεων για την κυλινδρική μπαταρία

1.4. Υγρή μέθοδος εγχύσεων: πέντε φορές υγρή έγχυση, οκτώ φορές στατικός

1.5. Ακρίβεια της υγρής αντλίας εγχύσεων: ±0.025g/κύκλος

1.6. Ικανότητα εξοπλισμού: 30,000/10h (2500mah), η πραγματική ικανότητα καθορίζεται με την ικανότητα και τη διαδικασία μπαταριών.

1.7. Μέγεθος εξοπλισμού: 11763mmX 120mm X 1753mm (μήκος Χ πλάτος Χ ύψος)

1.8. Ποσοστό προσόντων εξοπλισμού: 99%

1.9. Ποσοστό χρησιμοποίησης εξοπλισμού: 98%.

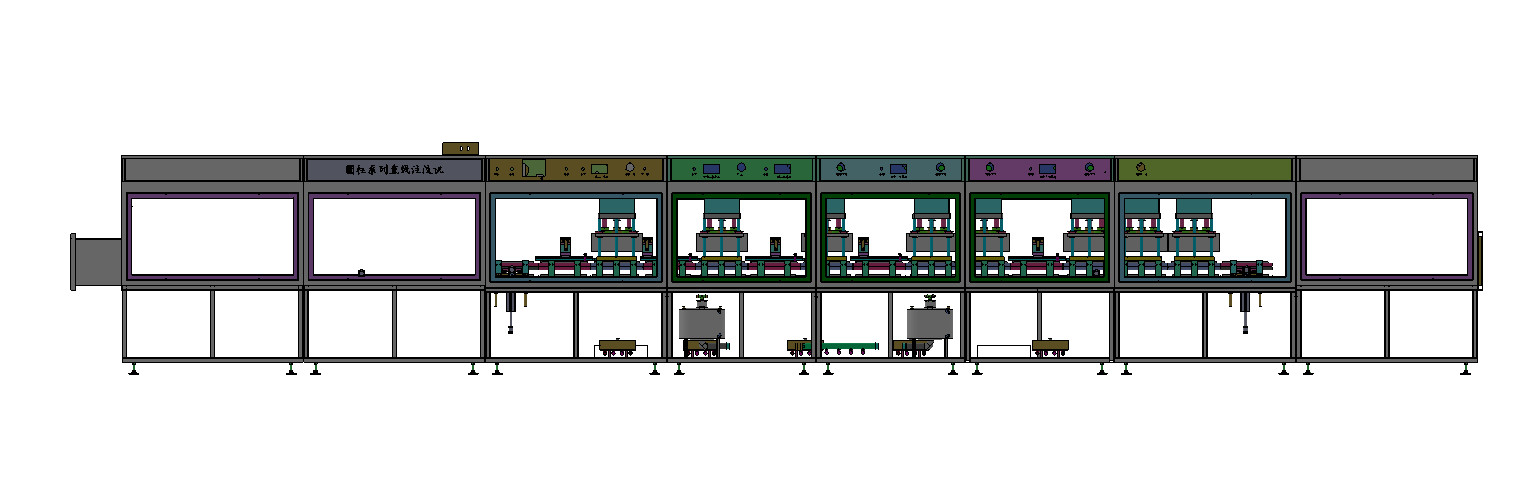

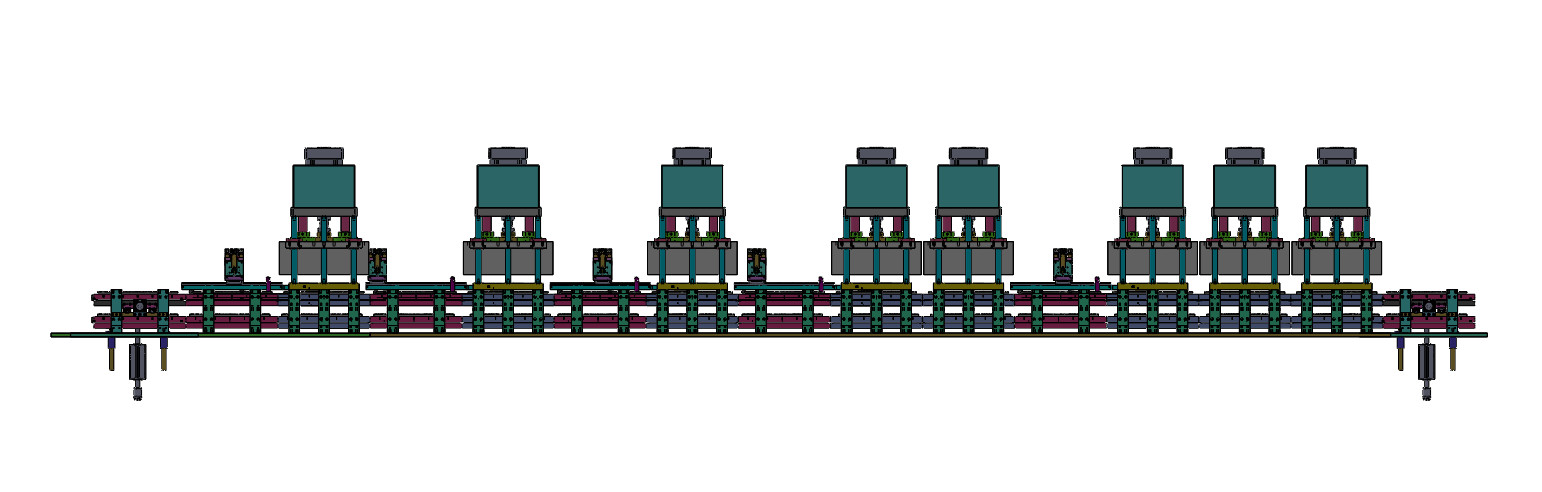

2. Σχηματικό διάγραμμα της υγρών μονάδας και της ροής εγχύσεων:

3. Βάλτε την μπαταρία στο δίσκο μπαταριών με το χέρι (το πρότυπο 18 απαιτεί 4-6 ανθρώπους για να λειτουργήσει). Μετά από να τοποθετήσει το υγρό στη θέση εγχύσεων, ο εξοπλισμός θα ολοκληρώσει αυτόματα την υγρά έγχυση και το κενό, και θα εισαγάγει την επόμενη διαδικασία, ώστε να κυκλοφορήσει την υγρή έγχυση για 4.times και το κενό για 8 φορές.

5. Αντίσταση πίεσης της κενής αίθουσας: το κενό μπορεί να φθάσει σε -90kpa, και η πίεση μπορεί να φθάσει σε 0.4-0.5mpa. Το κενό και η πίεση τίθενται σύμφωνα με τη διαδικασία τομέων.

6. Περιγραφή διαδικασίας εργασίας:

6.1 ψήστε την μπαταρία και την πάρτε έξω από το φούρνο. Με το χέρι βάλτε την μπαταρία στον υγρό δίσκο εγχύσεων με 288 μπαταρίες ανά δίσκο.

Βάλτε το δίσκο μπαταριών στον εγχυτήρα για τον προσδιορισμό θέσης, (που τοποθετεί το φραγμό ορίου του εγχυτήρα)

6.2 πιέστε τον αρχικό διακόπτη, και η εγκατεστημένη μπαταρία θα εγχθεί στον οριζόμενο σταθμό μέσω της συσκευής μεταφοράς. Με την ολοκλήρωση, η μπαταρία θα μεταφερθεί στον επόμενο σταθμό, το κενό θα αντληθεί, και ένας στατικός κύκλος θα τεθεί. Μετά το πέρας, η μπαταρία θα εγχθεί στον επόμενο σταθμό.

6.3 μετά από την ολοκλήρωση ολόκληρης της έγχυσης, πάρτε με το χέρι έξω την μπαταρία στο δίσκο, ο δίσκος ωθείται πίσω στο τοπ υλικό σταθμό από τον επιστροφής κύλινδρο, η μπαταρία εισάγει την επόμενη διαδικασία

6.4 η επιτροπή λειτουργίας υιοθετεί τη μορφή οθόνης αφής, η οποία είναι κατάλληλη και απλή να λειτουργήσει, και η θέση εξοπλισμού επιδεικνύεται σε πραγματικό - χρόνος.

6.5Note: ο κενός χρόνος και ο μόνιμος χρόνος μπορούν να τεθούν σύμφωνα με την κατάσταση

7. Διαμόρφωση εξοπλισμού:

8. Επιτόπιες περιβάλλον, εγκατάσταση και διόρθωση

8.1. Περιβαλλοντική θερμοκρασία: θα καθοριστεί από το περιβάλλον εργοστασίων του κόμματος α

8.2 σχετική υγρασία: ο ξηρός αέρας θα παρασχεθεί από το κόμμα α

8.3 παροχή ηλεκτρικού ρεύματος: μονοφασικό 220V, 50HZ, σειρά διακύμανσης τάσης 3KW: +10% ~ -- 10%

8.4 συμπιεσμένος αέρας: μετά από να ξεράνει, διήθηση και σταθεροποίηση πίεσης: η πίεση εξόδου είναι μεγαλύτερη από 5.0kg/cm2

8.5 κενή πηγή: κενή αντλία 10 l/s, επάνω από -90kpa, ή κενό σωληνώσεων (επάνω από -90kpa)

8.6 άζωτο: ≥ 0.4mpa, 30L/min

8.7 ξεράνετε το αέριο: ≤400Pa (το ποσοστό ροής είναι περίπου 15m, το σημείο δροσιάς είναι κάτω από -40℃, όσο χαμηλότερος ο καλύτερος)

(παρεχόμενος από τον πελάτη)

Υποχρέωση

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι όλα τα συστατικά του εξοπλισμού θα είναι στον απολύτως νέο όρο, κανένας χρησιμοποιημένα συστατικά.

2. Εμπιστευτική υποχρέωση.

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια, όλες οι τεχνικές πληροφορίες και οι επιχειρησιακές πληροφορίες του πελάτη δεν θα είναι διαρροή σε οποιουσδήποτε τρίτους.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

Η επιχείρησή μας παρέχει η εξουσιοδότηση ότι ενός έτους αρχίζει από την ημερομηνία της δοκιμής αποδοχής περιοχών, το κόστος συντήρησης είναι απαλλαγμένο κατά τη διάρκεια της περιόδου εξουσιοδότησης, τα φορώντας μέρη του εξοπλισμού και τα μέρη χαλασμένα από την ανάρμοστη χρήση ή η δύναμη του majeure αποκλείονται από την εξουσιοδότηση. Εάν ο εξοπλισμός εμφανίστηκε επισκευή disfuntion και ανάγκης από τον πωλητή μετά από ληγμένη της εξουσιοδότησης, το κόστος που συζητιέται και από τις δύο πλευρές.
