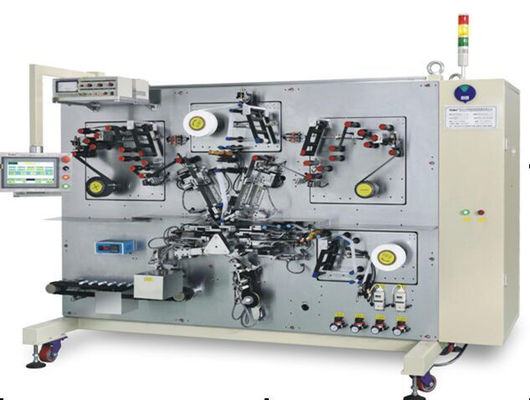

Κυλινδρική λι ιονική μπαταριών πυρήνων άνεμος μηχανών πλήρης αυτόματη γραμμή κατασκευής μπαταριών λι ιονική

Κυλινδρική άνεμος μηχανή πυρήνων μπαταριών λι ιονική, πλήρης αυτόματη γραμμή κατασκευής μπαταριών λι ιονική

Ι. περιγραφή λειτουργίας συσκευών

Αυτή η μηχανή χρησιμοποιείται κυρίως για το τύλιγμα του κυλινδρικού κυττάρου μπαταριών λίθιου ιονικού. Η διαδικασία εργασίας είναι η ακόλουθη: τα θετικά και αρνητικά κομμάτια και το διάφραγμα ηλεκτροδίων ξετυλίγονται ενεργά, αντίστοιχα μέσω του ελέγχου έντασης, της συσκευής αφαίρεσης σκόνης και της συσκευής διορθώσεων απόκλισης (με τη λειτουργία της αποκατάστασης της απόκλισης πρίν), το διάφραγμα έχει τη λειτουργία της αφαίρεσης της στατικής ηλεκτρικής ενέργειας, το άνεμος μέρος εισάγεται και πληγή σύμφωνα με τις απαιτήσεις διαδικασίας, και η ταινία λήξης κολλιέται. Τελειωμένη - τα προϊόντα είναι αυτόματα μετά από να διευρύνουν, μέσω της λειτουργίας της καυτής τρύπας, μέσω της ανίχνευσης βραχυκυκλώματος και της αποβολής ελαττωματικών προϊόντων, τα καλά προϊόντα παραδίδονται στον πίνακα συλλογής, πραγματοποιώντας την αυτόματη διαδικασία τυλίγματος.

1. Θετικά και αρνητικά πιάτα

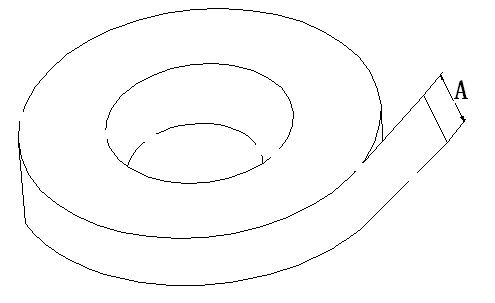

(1) ανοχή ευρέως να σκίσει

Α: μέσα σε 0.1mm

απόκλιση της κατεύθυνσης πλάτους επιστρώματος

Πάχος: μέσα σε 2%

κυματοειδές, κάμψη και στρέβλωση

Κανένα κυματοειδές (ατέλειες επιφάνειας τελών δάχτυλων), που στρεβλώνουν (μετά από να κόψει την μπούκλα κομματιού πόλων μερών),

Ελικοειδές κάμπτοντας λάθος: το ελικοειδές κάμπτοντας λάθος του μήκους του στοιχείου πόλων είναι λιγότερο από 0.3mm/1m.

(4) η ζώνη σύνδεσης θα αποτελεσθεί από την κόκκινη ή πράσινη ταινία με τα προφανή χρώματα για τη δοκιμή, και η ενιαία σπείρα θα απαλλαχθεί στην άνεμος θέση.

(5) τελικός βαθμός:

Το σήμα ότι το υλικό που χρησιμοποιείται 1m ως αρχικός κύλινδρος καταναλώνεται και το χωρίς επίστρωση μέρος του τερματικού θα είναι περισσότερο από.

2, το διάφραγμα

(1) ανοχή τέμνοντος πλάτους: μέσα σε ±0.05mm

(2) κυματοειδές, κάμψη, hem οπτική κρίση μορφής των ελαττωματικών προϊόντων εκτός από.

(3) τελικός βαθμός: χαρακτηρίστε τελικό, προκειμένου να γίνει το σήμα που καταναλώνεται, μπορεί να χαρακτηριστεί πράσινος ή μαύρος.

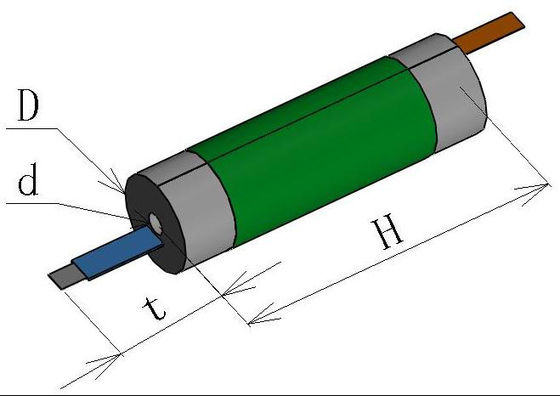

3. Προδιαγραφή πυρήνων

προδιαγραφές

Μέγεθος (χιλ.)

Διάμετρος Δ

16 ~ 32

Height Χ.

40 ~ 65

Διάμετρος δ πόρων

Phi είναι 3,5

Πολύ αυτί που εκτίθεται

25 ή λιγότεροι

Πολύ αριθμός αυτιών

4 ή λιγότεροι

4. Ακρίβεια τυλίγματος (τα υλικά καλύπτουν τις απαιτήσεις 2,1 και 2,2)

1) Λάθος ± 0.3mm ευθυγράμμισης τελών διαφραγμάτων

2) το λάθος ευθυγράμμισης του προσώπου τελών του φύλλου πόλων είναι ±0.3mm

3) το λάθος ύψους κυττάρων είναι λιγότερο από 0.6mm.

IV. ικανότητα παραγωγής (αποκλείοντας τους παράγοντες μη-εξοπλισμού)

Όταν το μήκος λεπίδων είναι λιγότερο από 700mm, η αποδοτικότητα παραγωγής 18650 είναι περισσότερο από 24-26pcs/min

Η αποδοτικότητα παραγωγής 26650 είναι περισσότερο από 15-18pcs/min

Η αποδοτικότητα παραγωγής 32650 είναι περισσότερο από 10-11pcs/min

Ποσοστό περασμάτων προϊόντων: ≥99% παντρεμένο ποσοστό ≥97%

V. χαρακτηριστικά γνωρίσματα εξοπλισμού

1. Η θέση μεταστροφής υιοθετεί την αρχή της σερβο μηχανής και του διαιρέτη για να οδηγήσει την περιστροφική πλάκα, με τον ακριβή προσδιορισμό θέσης και τη γρήγορη ταχύτητα παραγωγής

2. Η άνεμος βελόνα υιοθετεί την προηγμένη δύο-μισή μονόπλευρη τραβώντας βελόνα βελόνων, η οποία μπορεί να βελτιώσει την ταχύτητα τυλίγματος

3. Είναι πολύ κατάλληλο να αλλαχτούν οι βελόνες. Τις κυλώντας βελόνες μπορούν να αλλάξουν σε πέντε λεπτά και να παραχθούν κανονικά.

4. Δομή ραγών φωτογραφικών διαφανειών χρήσης για να τυλίξει όλα τα μέρη, και να εγκαταστήσει την εκκαθάριση καλά

5, μπορούν να είναι κατάλληλα για 16 - 32 ταξινομούν, εφαρμόσιμο πλάτος μεταξύ 4570mm, ακριβώς η ανάγκη να αλλαχτεί ο υλικός συνδετήρας και να αλλαχτούν οι παράμετροι μπορεί να είναι καταλληλότερη.

1, η μηχανή γλιστρά, ανεφοδιάζει σε καύσιμα και καταλληλότερα και ασφαλή

2, θετικό, αρνητικό πιάτο, αυτόματα να ξετυλίξουν διαφραγμάτων και η αποκατάσταση, ένταση μέσω του ανάλογου ελέγχου βαλβίδων, η ένταση μπορούν να ελεγχθούν στα τμήματα

8. Η ανίχνευση βραχυκυκλώματος θα εξεταστεί από το εξεταστικό όργανο βραχυκυκλώματος. Η δοκιμή και η απαλλαγή θα ολοκληρωθούν σε έναν χρόνο.

9. Την αποκατάσταση της απόκλισης αλλάζουν για να υιοθετήσει την ακέραια αποκαθιστώντας μέθοδο. Η μέθοδος ελέγχου υλικής ανίχνευσης ακρών είναι λογικότερη στο σχέδιο, ακριβέστερο στην κρίση και γρηγορότερο στην αποκατάσταση της απόκλισης

10. Υπάρχει μια συσκευή αφαίρεσης σκόνης στο ξετυλίγοντας και κόβοντας τέλος του πόλων κομματιού

11. Σταματήστε την ταινία με το κύλισμα, μη εύκολο να διπλώσει

12. Υιοθετήστε τα μηχανικές υλικά και τη μεταβίβαση ζωνών για να αποφύγετε την ηλεκτρική σύγκρουση κυττάρων

13. Το ηλεκτρικό πεδίο είναι στη δεξιά πλευρά του κουρδιστηριού, και η σύνδεση μεταξύ της θέσης απαλοιφής και της επόμενης εργασιακής διαδικασίας δεν επηρεάζεται

14. Φιλική διεπαφή, εύκολη λειτουργία και απλή συντήρηση.

VI σύνθεση εξοπλισμού

1) άνεμος μηχανισμός διαφραγμάτων (δύο σύνολα):

Η σπείρα διαφραγμάτων καθορίζεται από το μηχανικό άξονα επέκτασης, ο οποίος τοποθετείται από την πλευρά αναφοράς του προσώπου εσωτερικών τελών του διαφράγματος. Η σερβο μηχανή χρησιμοποιείται για να οδηγήσει άμεσα, και οι έλεγχοι προγράμματος αυτόματη να ξετυλίξει.

2) μηχανισμός έντασης διαφραγμάτων (δύο σύνολα):

Υιοθετήστε τον κύλινδρο ταλάντευσης, χαμηλή κίνηση κυλίνδρων τριβής Προσθέστε τον ηλεκτροστατικό εξολοθρευτή διαφραγμάτων.

Η ακριβής πίεση που ρυθμίζει την ανάλογη βαλβίδα ελέγχει την ένταση εργασίας, η ένταση μπορεί να ελεγχθεί στα τμήματα, 0-500kpa

3) να ξετυλίξει κομματιού πόλων και διορθώσεων απόκλισης μηχανισμός (δύο σύνολα + δύο σύνολα):

Η υλική σπείρα φύλλων πόλων καθορίζεται από το μηχανικό άξονα επέκτασης, και το φύλλο πόλων τοποθετείται από την πλευρά αναφοράς του εσωτερικού, το οποίο καθιστά τον ανεφοδιασμό σε καύσιμα κατάλληλο και γρήγορο. Η σερβο μηχανή χρησιμοποιείται για να οδηγήσει άμεσα, και οι έλεγχοι προγράμματος αυτόματη να ξετυλίξει.

Η υλική σπείρα φύλλων πόλων συνδέεται με τη σερβο μηχανή αποκατάστασης μέσω της βίδας σφαιρών, σύμφωνα με το σήμα του ακριβούς αισθητήρα αποκατάστασης, η γενική αυτόματη αποκατάσταση, που εξασφαλίζει τη θέση ακρών βάσεων του φύλλου πόλων.

4) μηχανισμός έντασης φύλλων πόλων (δύο σύνολα):

Υιοθετήστε τον κύλινδρο ταλάντευσης, χαμηλή κίνηση κυλίνδρων τριβής

Η ακριβής πίεση που ρυθμίζει την ανάλογη βαλβίδα ελέγχει την ένταση εργασίας, η ένταση μπορεί να ελεγχθεί στα τμήματα, 0-500kpa

5) συσκευή βουρτσών σκόνης κομματιού πόλων (δύο σύνολα)

Η διακινούμενη διαδρομή του πιάτου πόλων είναι εξοπλισμένη με μια double-sided καθαρίζοντας συσκευή σκόνης για να αποτρέψει τη σκόνη από την απορρόφηση στο κύτταρο μπαταριών.

6) συσκευή ψαλιδίσματος πόλων (δύο σύνολα)

Ο κύλινδρος ψαλιδίζει το κομμάτι πόλων και το τέλος κομματιού πόλων οδηγείται στο άνεμος μέρος από τη βίδα μολύβδου.

Μόλυβδος Πολωνού μέσα και αντιστοιχία ξεδιπλώματος πόλων, σταθερή ταχύτητα, ακριβής θέση, κανένας πόλος ζημίας Λάθος ±1mm θέσης Πολωνού

7) τέμνουσα συσκευή πόλων (δύο σύνολα),

Η κοπή Πολωνού υιοθετεί το ψαλίδι για να εξασφαλίσει το επίπεδο τέλος του πόλου

Εξασφαλίστε σάλιασμα λιγότερο από 0.03mm Η αποτελεσματική ζωή του κόπτη είναι ≥2 εκατομμύρισσες φορές

8) άνεμος συσκευή (ένα σύνολο):

Η άνεμος βελόνα υιοθετεί την προηγμένη δύο-μισή μέθοδο σχεδίων βελόνων μονόπλευρη, η οποία μπορεί να βελτιώσει την ταχύτητα τυλίγματος και να σώσει το μακρινό διάστημα του εξοπλισμού.

Η άνεμος βελόνα υιοθετεί τη διπλή δευτερεύουσα δομή υποστήριξης, η μετάδοση είναι σταθερή, εγγυάται την παραγωγή τυλίγματος Η κουλουριάζοντας βελόνα κυμαίνεται ≤0.10mm στην περίπτωση της έντασης

Η άνεμος μηχανή είναι σχετικά σταθερή, και η δύναμη μεταφέρεται στην άνεμος βελόνα μέσω του συστήματος εργαλείων για να καταστήσει τον εξοπλισμό σταθερότερο.

Προσθέστε ότι η λειτουργία ανακατώνει την τρύπα με τη βελόνα

9) συσκευή μετατόπισης (ένα σύνολο):

Η θέση μεταστροφής υιοθετεί την αρχή της σερβο μηχανής και του διαιρέτη για να οδηγήσει την περιστροφική πλάκα.

Ο σταθμός έχει τη λειτουργία της απώλειας δύναμης και self-locking, η οποία εξασφαλίζει την αξιόπιστη λειτουργία του εξοπλισμού.

Το διάφραγμα κόπηκε με έναν κόπτη βουνών.

11) συγκολλητική συσκευή (ένα σύνολο):

Υιοθετήστε τη μέθοδο κυλίσματος, προσαρμοστείτε για να κολλήσετε μια ευρεία ζώνη, καλή σταθερότητα, μη εύκολη να διπλώσει τη ζώνη

12) συσκευή απαλοιφής (ένα σύνολο):

Ο τρόπος το μηχανικό χέρι για να κρατήσει το ηλεκτρικό κύτταρο για να κόψει το υλικό, να αποφύγει το ηλεκτρικό κύτταρο που χτυπά

Επιτύχετε το εκκρεμές χειριστών, το τέντωμα, το νύχι και άλλες ενέργειες, η ολοκλήρωση της αυτόματης μπαταρίας στη γραμμή μεταφορέων ζωνών

13) ολοκληρωμένο προϊόν που μεταβιβάζει τη συσκευή (ένα σύνολο):

Περιτυλιγμένη η μέτρηση του μηχανισμού εγκρίνεται για να μετρήσει το βραχυκύκλωμα, το οποίο μειώνει αποτελεσματικά τη λάθος εκτίμηση. Προσθέστε την απαλλαγή βραχυκυκλώματος μετά από τη δοκιμή

Το βραχυκύκλωμα, ελλείπον αυτί πόλων, κομμάτι πόλων ελαττωματικό και άλλα αναρμόδια προϊόντα αφαιρείται στο κιβώτιο απορρίματος

Το καταρτισμένο κύτταρο μεταφέρεται στο συλλέγοντας πίνακα από τη ζώνη

14) σύστημα ελέγχου (ένα σύνολο)

Κινεζική διεπαφή λειτουργίας, φιλική διεπαφή, απλή λειτουργία

Το σύστημα συναγερμών είναι τέλειο και έχει τη λειτουργία της αυτοδιάγνωσης.

Έχει τη λειτουργία της τέμνουσας αρίθμησης του κόπτη φετών πόλων, της αρίθμησης παραγωγής και του συναγερμού για την υπέρβαση των προετοιμασμένων χρόνων.

Ενισχυτικές εγκαταστάσεις

1) Γενικό μέγεθος: 2400L*1500W*2100H (συμπεριλαμβανομένης της γλιστρώντας ράβδου ανθρώπου-μηχανής)

2) παροχή ηλεκτρικού ρεύματος: μονοφασική δύναμη AC220V 50AHZ: 10KW

3) βάρος εξοπλισμού: 3000kg

4) Η πηγή αέρα απαίτησε: 5~7 KGF το /cm, 100 λ/λ

5) non-corrosive αέρια, υγρά και εκρηκτικά αέρια.

6) Το φυσώντας μέρος είναι χωρισμένο από το τρίδυμο πηγής αέρα.

7) ο θόρυβος του εξοπλισμού πρέπει να καλύψει τις απαιτήσεις των προτύπων σχεδίου και υγιεινής βιομηχανικής επιχείρησης tj36-79, και ο θόρυβος δεν θα υπερβεί 80dB (α) (εθνικό τυποποιημένο gb3096-82). Ο θόρυβος εξοπλισμού μετριέται σε μια απόσταση 1m από τον εξοπλισμό και δεν είναι μεγαλύτερος από 75dB κατά τη διάρκεια της μη απασχόλησης λειτουργίας και 85dB κατά τη διάρκεια της κοπής και της φόρτωσης.

Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
