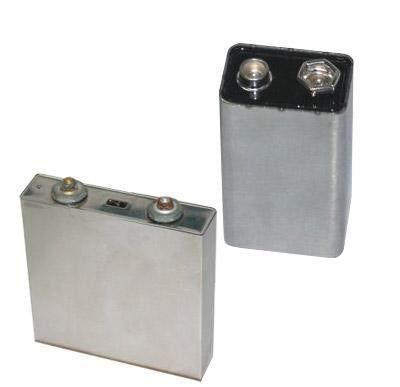

Σύστημα συγκόλλησης λέιζερ αργιλίου για το τετραγωνικό ή στρογγυλό πιάτο κάλυψης μπαταριών αργιλίου
1, επισκόπηση εξοπλισμού παρουσιάζεται στον ακόλουθο πίνακα
| Όνομα συσκευών | Τετραγωνική μηχανή συγκόλλησης ΚΑΠ |
| Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος |
Τριφασικό 380V±5%, 50Hz Εκτιμημένη δύναμη: ≤12KW Εκτιμημένο ρεύμα: ≤60A |
| Περιβαλλοντικές απαιτήσεις | Υγρασία 10-90% θερμοκρασίας 5-40℃/ |
| Αέριο προσφοράς-ζήτησης |
Αέρας < 0=""> Άζωτο < 0=""> |
| Χρόνος απασχόλησης | 24H (συνεχής λειτουργία) |
| Ποσοστό αποτυχίας | ≤2% (μόνο προκαλούμενος από τον εξοπλισμό) |
| Τοις εκατό του περάσματος | ≥98% (αποκλείοντας τα ανώμαλα εισερχόμενα υλικά) |
| επάνδρωση | 1 άτομο (φόρτωση και εκφόρτωση) |
| Αποδοτικότητα εξοπλισμού | 1 PPM ή υψηλότερος |
2, δομή εξοπλισμού
Ο εξοπλισμός αποτελείται κυρίως από τον οικοδεσπότη λέιζερ και τον τερματικό σταθμό συγκόλλησης.

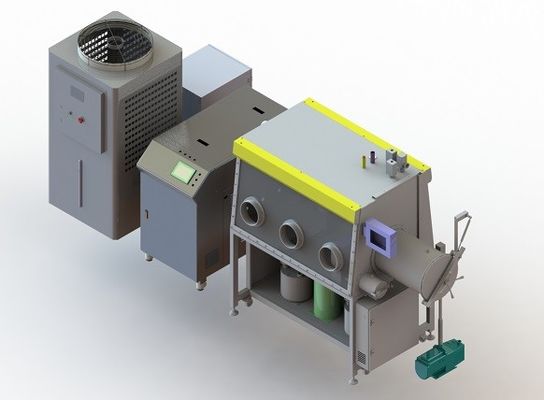

Η δομή εξοπλισμού παρουσιάζεται κατωτέρω
3, διαμόρφωση εξοπλισμού
Η κύρια διαμόρφωση του εξοπλισμού παρουσιάζεται στον πίνακα κατωτέρω
| μονάδα | οδηγίες | Ποσότητα | |
| Σταθμός συγκόλλησης | Σύστημα προσαρτημάτων συγκόλλησης | 1 | |
| Σύστημα κινήσεων λέιζερ | Τριαξωνικός | 1 | |
| Σύστημα παρακολούθησης | 1 | ||
| Σύστημα προστασίας συγκόλλησης | 1 | ||
| Καθαρίζοντας σύστημα σκόνης | 1 | ||
| καθαρίζοντας σύστημα | στήλες | 2 | |
| Σύστημα ελέγχου συγκόλλησης | 1 | ||
| Οικοδεσπότης λέιζερ | λέιζερ |
Κίνα Max/2000 W |
1 |
| Μηχανή υδρόψυξης | Π DOLUYO/2 | 1 | |
| Το λέιζερ ένωσε στενά την ένωση | εισαγωγή | 1 | |
4, ενώνοντας στενά τερματικός σταθμός

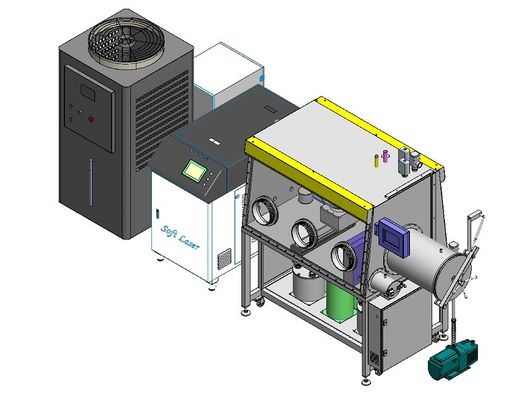

Η μονάδα συγκόλλησης περιλαμβάνει κυρίως το σύστημα μετακίνησης, το σύστημα προστασίας συγκόλλησης, το σύστημα παρακολούθησης, το προσάρτημα, το καθαρίζοντας σύστημα σκόνης και το ενώνοντας στενά σύστημα ελέγχου. Ο πίνακας συγκόλλησης παρουσιάζεται στον αριθμό κατωτέρω.
