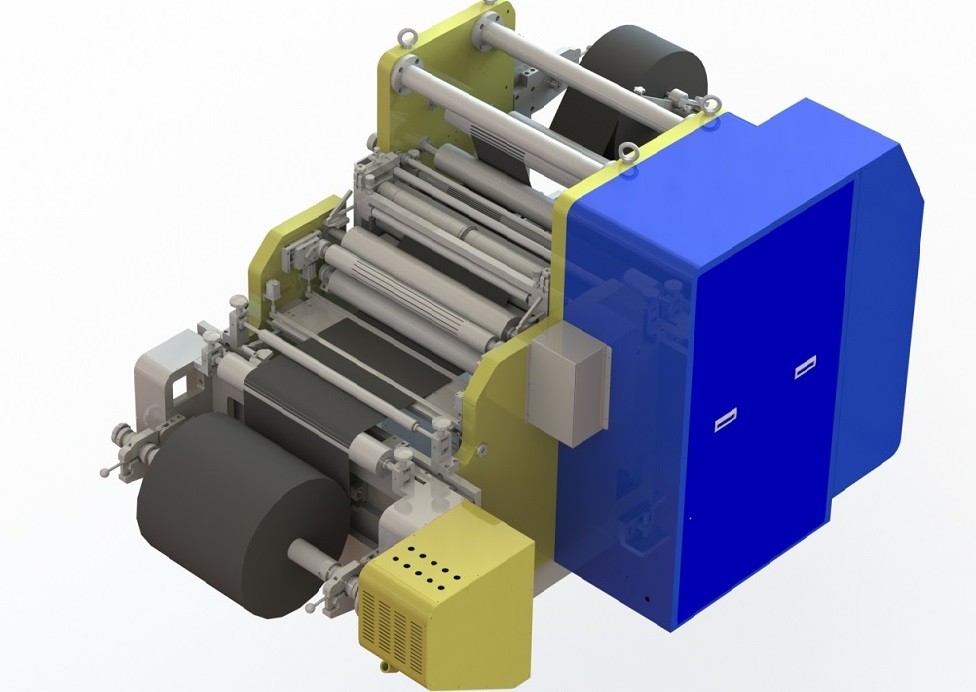

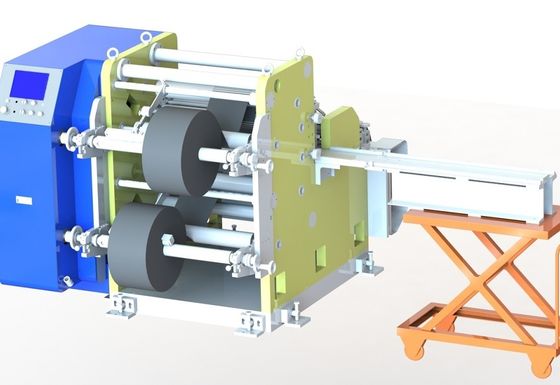

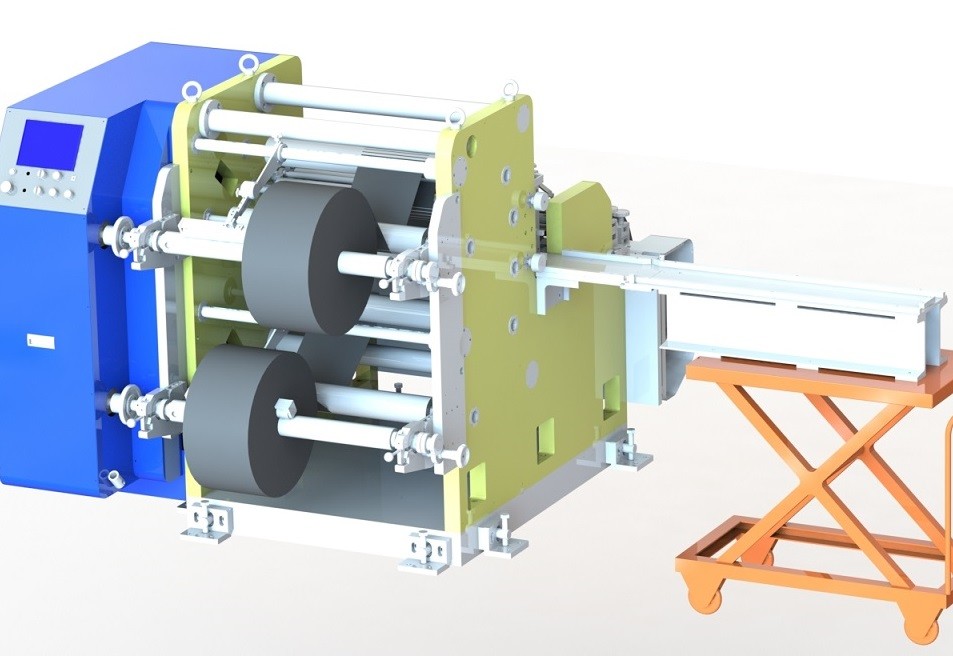

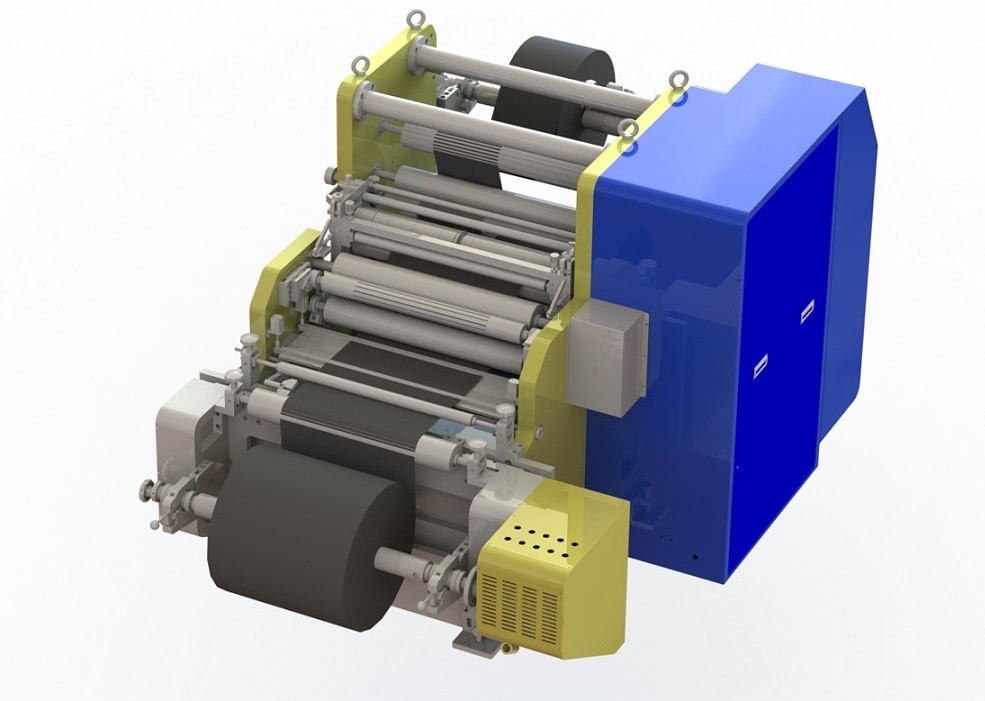

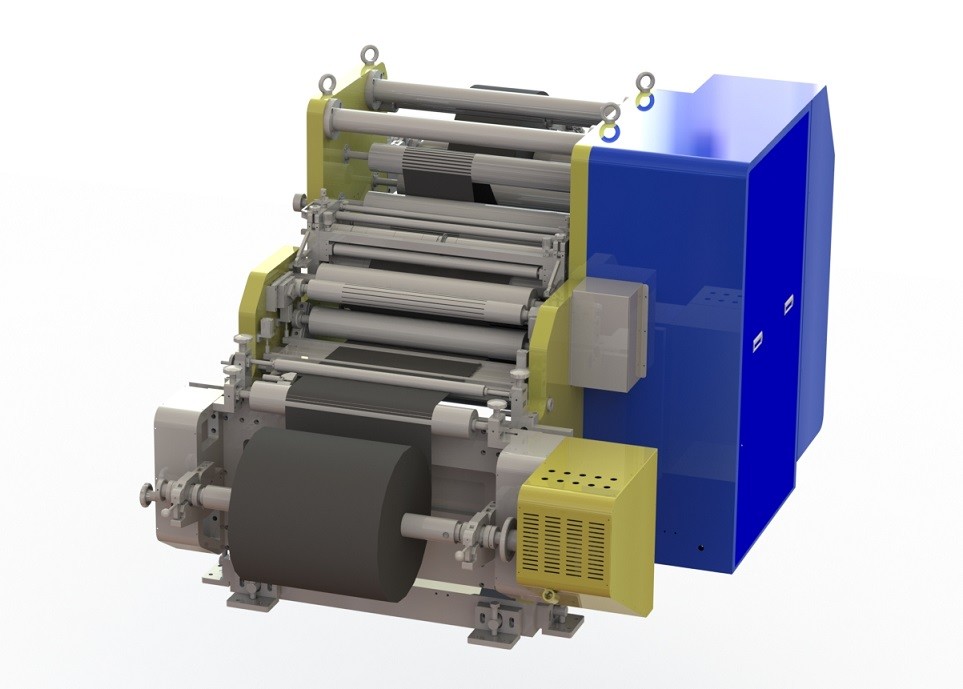

3 αυτόματη σκίζοντας μηχανή πιάτων γραμμών παραγωγής μπαταριών λίθιου φάσης
1. Η συσκευή λειτουργεί:
1.1, ο σκίζοντας εξοπλισμός μηχανών μηχανών ενιαίος χρησιμοποιείται κυρίως στη μεταλλουργία, την ηλεκτρονική, τη ηλεκτρική δύναμη, τους ηλεκτρικούς και ηλεκτρικούς συνδετήρες, ηλεκτρονικά συστατικά, παροχή ηλεκτρικού ρεύματος, ηλιακός φωτοβολταϊκός, αυτοκίνητη, ναυπηγική, παιχνίδια, υλικό, υλικά, διάφραγμα κομματιού πόλων μπαταριών, πυρήνας μετασχηματιστών, άμορφες λουρίδες της μόνωσης του διαφράγματος, αντιδραστήρας πυρήνων σιδηροκραμάτων, συσκευή σύνθετης αντίστασης, ηλεκτρικός πυρήνας μηχανών συγκόλλησης που τυλίγει, προϊόντα ανοξείδωτου, προϊόντα μετάλλων, τέχνες, έγγραφο. Υλικά συσκευασίας και άλλη βιομηχανία επεξεργασίας. Χαρακτηριστικά γνωρίσματα προϊόντων: μπορέστε να κόψετε την ultra-thin λουρίδα, στενή λουρίδα, κανένα σάλιασμα, λουρίδα μετάλλων υψηλής ακρίβειας. Η ποιότητα των προϊόντων έχει το εσωτερικό προηγμένο επίπεδο. Εφαρμόσιμος στη ζώνη χάλυβα. Χαλκός. Ζώνη αργιλίου. Αντιδραστήριο και μη μεταλλική υλική εξαιρετικά-ακρίβεια που σκίζουν τον εξοπλισμό για στενό το λεπτύτερων 0,02 χιλ. και 1 χιλ. όπως το νικέλιο, ο χαλκός, το αργίλιο, το τιτάνιο, το ανοξείδωτο, η άμορφη κορδέλλα και άλλα είδη ζώνης μετάλλων, η γρηγορότερη ταχύτητα παραγωγής μέχρι 200 m/min και το ειδικό υλικό. Με τη σταθερότητα είναι καλός. Ρυθμίστε το βαθμό μεγάλου, υψηλή ακρίβεια. Τελειοποιήστε την εργασία. Διαμόρφωση. Η τιμή είναι λογική, κ.λπ.
1.2. Κύριες λειτουργίες του εξοπλισμού
1) η συνεχής τεμαχίζοντας μηχανή υιοθετεί το cantilever υπόλοιπο εργαλείων δομών, το οποίο είναι κατάλληλο να συνδυάσει και να αλλάξει το εργαλείο. Μπορεί επίσης να παρέχει το ανώτερο εργαλείο λεπίδων ή να διπλασιάσει την ανασταλμένη δομή μαχαιριών, εργαλείο τύπων λεπίδων.
3) ο slitter άξονας κοπτών οδηγείται από τη σερβο μηχανή, ανώτερο και χαμηλότερο slitter οδηγείται από τη σερβο μηχανή αντίστοιχα, η διαφορά είναι slitter, το slitter φύλλο πόλων δεν έχει λίγη παραμόρφωση και κανέναν κυματισμό.
4) η χρήση του μεγάλης ακρίβειας κυλώντας κόπτη για το συνεχή τεμαχισμό, κατάλληλη για το φύλλο αλουμινίου αργιλίου, φύλλο αλουμινίου χαλκού ως υπόστρωμα για το συνεχές χάσμα έντυσε τον πόλο, υψηλή τέμνουσα ακρίβεια, εξέχουσα θέση χωρίς σάλιασμα, καμία ρυτίδα
5) υψηλή τέμνουσα ταχύτητα, μηχανική ταχύτητα σχεδίου 40m/min
6) με το σταθερό τύλιγμα έντασης ελέγχου PLC
7) ο άξονας επέκτασης αέρα χρησιμοποιείται για να ξετυλίξει, ο οποίος μπορεί να περιστραφεί για να πάρει τα υλικά και forklift το φορτηγό για να πάρει τα υλικά
8) το πλαίσιο εργαλείων υιοθετεί το εκδιωγμένο κινητό πλαίσιο εργαλείων και είναι εξοπλισμένο με ένα αυτοκίνητο ραφιών, καθιστώντας το εύκολο να αλλάξει τα μαχαίρια
9) το εργαλείο έχει τη υψηλή ακρίβεια, δεν πραγματοποιεί καμία κουρά χάσματος, μπορεί να χρησιμοποιηθεί επανειλημμένα, κερδίζει πολύ κόστος
10) ο σταθερός έλεγχος έντασης κατά τη διάρκεια να ξετυλίξει, τεμαχίζοντας και επάνω-κατεβάζει το τύλιγμα
11) η ταχύτητα ελέγχεται από το σύστημα σερβο μηχανών με τη stepless αλλαγή ταχύτητας, και ο συγχρονισμός όλων των μερών πραγματοποιείται
12) ρόλος επάνω με τον κυβερνήτη, κατάλληλο για το υλικό.
13) Το σύστημα ανίχνευσης CCD μπορεί να προστεθεί στην τέμνουσα μηχανή για να χαρακτηρίσει τα ελαττωματικά κομμάτια πόλων (ανάγκη να διευκρινιστεί στη σύμβαση)
2. Εισερχόμενες υλικά και προδιαγραφές προϊόντων κατάλληλα για τον εξοπλισμό
| Αριθ. | περιεχόμενο | προδιαγραφή |
| 1 | διάμετρος ρόλων: | ανώτατο Φ500㎜ |
| 2 | Να ξετυλίξει βάρος: | Max450kg |
| 3 | olling διάμετρος τυμπάνων: | Φ3» (Φ76.2mm) |
| 4 | Το πλάτος φύλλων αλουμινίου | Max650mm |
| 5 | Πάχος φύλλων αλουμινίου | Φύλλο αλουμινίου χαλκού: 720μm φύλλο αλουμινίου αργιλίου: 1025μm |
| 6 | Πλάτος σπειρών: | μέγιστο πλάτος της σχισμής του υλικού επιστρώματος: max650mm |
| 7 | Διασπασμένο πάχος πόλων: | 50~300μm |
| 8 | Άνεμος διάμετρος: | ανώτατο Φ500㎜. |
| 9 | Διάμετρος εξελίκτρων: | Φ3 «(η εσωτερική διάμετρος) |
3, κύριες τεχνικές παράμετροι του εξοπλισμού:
| Αριθ. | Το όνομα προγράμματος | Τεχνικές παράμετροι |
| 1 | Βάλτε έναν ρόλο του τύπου: | Η αποκαθιστώντας ακρίβεια είναι ±0.1mm, η αποκαθιστώντας απόσταση είναι ±60mm, η να ξετυλίξει ακρίβεια είναι ≤± 0.2mm, και ο κύλινδρος οδηγών υιοθετεί τον ανοδικό κύλινδρο αργιλίου. |
| 2 | Ξετυλίγοντας σειρά και ακρίβεια ελέγχου έντασης | 20-100N, ±1N |
| 3 | Να ξετυλίξει κτύπημα και ακρίβεια ελέγχου απόκλισης: | ±50mm, ±0.2㎜. |
| 4 | Μηχανική ταχύτητα: | Max40m/λ. (συνεχής διευθετήσιμος) |
| 5 | Τέμνον ποσοστό αποδοχής: | ≥10m/min |
| 6 |
Κοπή και προδιαγραφές: Τέμνον πλάτος: Δύο πρότυπα (συγκεκριμένη γραπτή πλάτος επικοινωνία) |
Τυποποιημένο τέμνον πλάτος: 2 ~ 3 κομμάτια σύμφωνα με την ολόκληρη μηχανή processThe είναι εξοπλισμένα με ένα σύνολο υπολοίπου εργαλείων, συμπεριλαμβανομένου του κεφαλιού και του υδραυλικού ανυψωτικού αυτοκινήτου για την αλλαγή του εργαλείου: (το υπόλοιπο του πρόσθετου μέρους θα διευκρινιστεί στη σύμβαση. Εάν όχι διευκρινισμένος, σύμφωνα με την τυποποιημένη διαμόρφωση τεχνικών προδιαγραφών. |
| 7 | Ακρίβεια τέμνοντος πλάτους: | Ακρίβεια τέμνοντος πλάτους: ±0.05㎜ |
| 8 | Επίδραση της κοπής: | Κανένα σάλιασμα ή κύμα |
| 9 | Σάλιασμα Πολωνού (συμπεριλαμβανομένων των ενιαίων και διπλών ντυμένων σαλτσών και των φύλλων αλουμινίου) | Πέρα από την επιφάνεια επιστρώματος του φύλλου πόλων: διαμήκες σάλιασμα ≤10 μ (κάθετη τοποθέτηση του φύλλου πόλων: πέρα από την επιφάνεια του φύλλου πόλων), οριζόντιο σάλιασμα ≤16 μ (οριζόντια τοποθέτηση του φύλλου πόλων: πέρα από την επιφάνεια του φύλλου πόλων. |
| 10 | Η ζωή υπηρεσιών των μαχαιριών |
Θετική ζωή ≥ 200.000 εργαλείων περιοχής επιδέσμου η metersNormal ζωή εργαλείων metersThe ζωής ≥ 100.000 εργαλείων περιοχής φύλλων αλουμινίου αυγής της αρνητικής περιοχής επιδέσμου είναι ≥ 200.000 μέτρα Η ζωή κοπτών της αρνητικής περιοχής φύλλων αλουμινίου αυγής είναι ≥ 200.000 μέτρα |
| 11 | Πολωνός ελίσσεται (κάμψη της τέμνουσας κατεύθυνσης του πόλου): | Κάμπτοντας κομμάτι ≤1.0mm/1300mm, θετικό κάμπτοντας κομμάτι ≤1.0mm/1300mm καθόδων πόλων |
| 12 | Τέμνον εμπορικό σήμα μαχαιριών: Εσωτερικό μαχαίρι κραμάτων | Ένας τρόπος δομών δίσκων μαχαιριών, με την αλλαγή του μεγέθους πλήκτρων διαστήματος για να ρυθμίσει το τέμνον Φ χιλ. μαχαιριών μεγέθους, κορυφών και κατώτατων σημείων 130 στη διάμετρο, ελάχιστη διάμετρος της χρήσης: Φ 126 χιλ. |
| 13 | Ευφυή χαρακτηριστικά γνωρίσματα αρίθμησης: | Το συνολικό τέμνον μήκος, η ένταση απόσυρσης και να ξετυλίξουν, η ανώτερη και χαμηλότερη τέμνουσα αναλογία ταχύτητας, πίεση άξονων ολίσθησης, ζωή υπηρεσιών εργαλείων, ποικιλίες προϊόντων, τέμνουσα ταχύτητα μηχανών, τέμνοντες μετρητές μπορούν να τεθούν και να αποθηκευτούν στην οθόνη αφής, την κατάλληλους επισήμανση και τον έλεγχο διεργασίας. |
| 14 | Συναγερμός ελαττωμάτων: | Όλα τα ελαττώματα θα είναι συναγερμός που επιδεικνύεται στην οθόνη αφής, και τα σημεία ελαττωμάτων θα επιδειχθούν αυτόματα για την εύκολη συντήρηση. Φως δεικτών λαμπτήρων συναγερμών τριών χρώματος, υπαγόρευση οθόνης αφής. |
| 15 | Ηλεκτρικός εξοπλισμός: | Μονοφασικά 380V/30A/50Hz Κατανάλωση αέρα (συμπιεσμένος αέρας): 300L/Min Συνολική δύναμη: περίπου 6Kw Πίεση πηγής αέρα (συμπιεσμένος αέρας) > 6 απαιτήσεις kg/cm2Gas: κανένα νερό, κανένα πετρέλαιο, φιλτραρισμένος καθαρός αέρας. Λειτουργικό περιβάλλον: θερμοκρασία δωματίου 20-40 ℃ 30-70% υγρασία. |
| 16 | Πλάτος τυλίγματος: | min30mm~max670mm |
| 17 | Ακρίβεια τυλίγματος: | ±0.5mm. |
| 18 | Άνεμος σειρά ελέγχου έντασης | Ενιαίος άξονας: 5-50N |
| 19 |
Διάθεση ακρών:
|
Η συσκευή αποκομιδής στερέωσης κυλίνδρων βουρτσών, ένταση αποβλήτων ακρών μπορεί να ρυθμιστεί με το χέρι Απόρριμα ≥5mm ακρών |
| 20 | Ποσοστό περιστροφής συσκευών: | ≥95% |
| 21 | βάρος | 2.5T |
| 22 | Χρώμα συσκευών | Το τυποποιημένο χρώμα είναι θερμό γκρίζο |
| 23 | Συνημμένος με | Κινεζικό εγχειρίδιο λειτουργίας και εγχειρίδιο συντήρησης εξοπλισμού, αγορασμένο εγχειρίδιο μερών και άλλα υλικά |
| 24 | Σημείωση: παρακαλώ παρέχετε στον πελάτη τον πόλο (σύμφωνα με την πραγματική κατάσταση θετικός και αρνητικός) μια μηχανή δοκιμής ρόλων (περίπου 500m μακριά) | |
