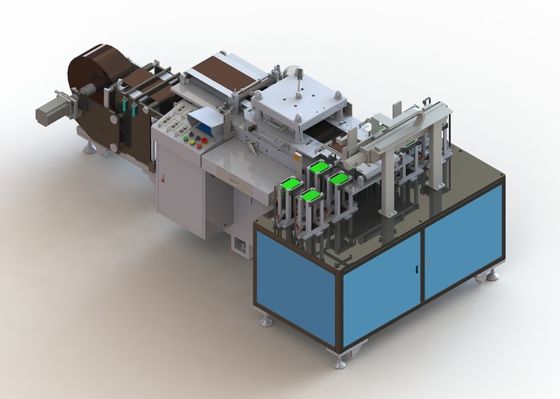

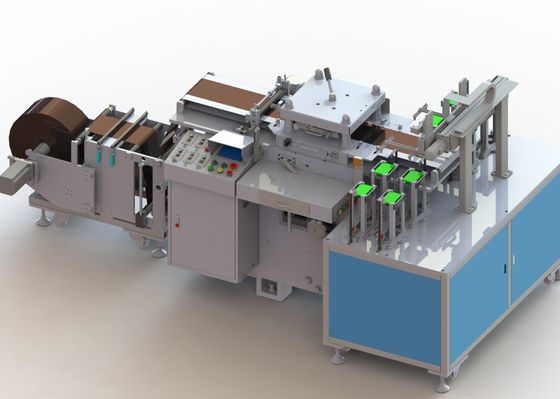

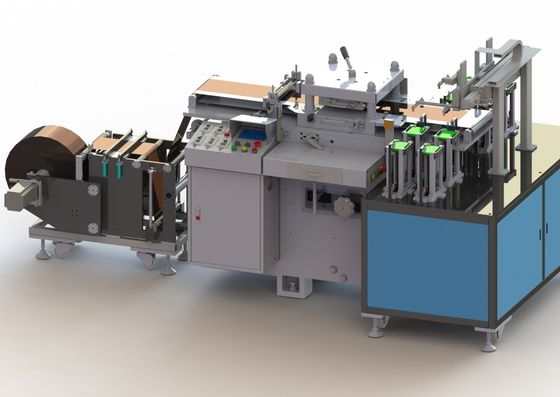

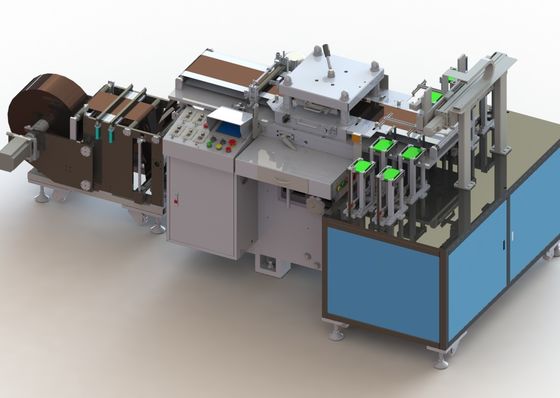

50Hz λίθιου μπαταριών γραμμών παραγωγής λέιζερ τεμαχίζοντας μηχανή Πολωνού κύβων αυτόματη
Η τεμαχίζοντας μηχανή κατάλληλη για punching κομματιού πόλων μπαταριών που διαμορφώνει (αυτιά), χρησιμοποιείται για τη μηχανή ελασματοποίησης πριν, γρήγορη ταχύτητα, λιγότερο σάλιασμα και η απώλεια του φαινομένου της σκόνης, τροφή ρόλων, κιβώτιο τροφών που συλλέγει το πιάτο, η τέμνουσα μηχανή έχει την ειδική συσκευή διορθώσεων σπειρών, συσκευές μιας κρύπτης, οδηγώντας συσκευές, πιάτο ταξιδιού που αποκαθιστά τη συσκευή, τέμνουσα συσκευή, λαμβάνει τη συσκευή κομματιού πόλων, συσκευή αποβλήτων.
2, απαιτήσεις διαδικασίας παραγωγής:
Ο εξοπλισμός λειτουργεί: κατάλληλος για lug ζωνών διαμόρφωσης του φύλλου πόλων μπαταριών, που χρησιμοποιείται για την μπροστινή διαδικασία μανικιών τη μηχανή σε στρώματα. Εφαρμόσιμες προδιαγραφές προϊόντων:
2.1 εισερχόμενες υλικές απαιτήσεις: υλικό σπειρών (πλάτος του κομματιού ≤325 χιλ. πόλων, μέγιστη εξωτερική διάμετρος της σπείρας υλικό ≤600mm) Μέγιστο βάρος 400Kg, επίστρωμα διαστήματος ή συνεχές επίστρωμα.
2.2 προδιαγραφή των κατάλληλων φετών πόλων: το δείγμα των φετών πόλων είναι το ακόλουθο:
3. Συγκεκριμένες απαιτήσεις
3.1. Η διαδικασία λειτουργεί: μετά από το χειρωνακτικό τύλιγμα, αυτόματο να ξετυλίξει, την αυτόματη διόρθωση απόκλισης, τον έλεγχο έντασης, την υλική αποθήκευση και το σχέδιο, τον τεμαχισμό εργαλείων, την αφαίρεση σκόνης και τη συλλογή σκόνης, την υλική συλλογή ακρών, τη σίτιση φύλλων πόλων στην πλατφόρμα απαλλαγής, τη χειρωνακτικές συλλογή και τη μεταφορά.
3.2. Είναι κατάλληλο για το επίστρωμα χάσματος και το συνεχές επίστρωμα. Τα θετικά και αρνητικά πιάτα ηλεκτροδίων χρησιμοποιούνται και για τα δύο. Μέγιστο βάρος 400kg
3.3. Εξέλικτρο: 3 ίντσες ή 76mm Λαστιχένιος κύβος πιάτων λέιζερ Λειτουργία αυτόματου υπολογισμού (επίδειξη οθόνης λειτουργίας).
3.4. Υπάρχει την απομονωτής που θέτει κατά κοπή του κύβου με τη διευθετήσιμη πίεση
3.5. Το θετικό και αρνητικό ηλεκτρόδιο του κύβου κοπτών πρέπει να αντιστοιχηθεί 2 κομμάτια (που αναφέρονται χωριστά). Το συγκεκριμένο μέγεθος σχεδίου μπορεί να καθοριστεί όταν γίνεται ο κύβος
3.6. Ακρίβεια προσδιορισμού θέσης (αυτόματη αποζημίωση εκκαθάρισης): ±0.15mm Η ακρίβεια τεμαχισμού του φύλλου πόλων είναι ±0.2mm (το λάθος ύψους του αυτιού πόλων είναι ±0.3mm).
3.7. Απαιτήσεις φύλλων αλουμινίου: εγκάρσιο σάλιασμα < 15=""> 10.000 φορές)
3.8. Η μέθοδος αφαίρεσης σκόνης υιοθετεί την ηλεκτροστατική αφαίρεση μη-επαφών για να αποφύγει τη δευτεροβάθμια ζημία που προκαλείται με τις μεθόδους αφαίρεσης σκόνης επαφών όπως η βούρτσα ή η δευτεροβάθμια προσκόλληση της σκόνης στον πόλο Το κενό διά την αρνητική πίεση, ο εξοπλισμός έχει τη βιομηχανική ηλεκτρική σκούπα του, και την καθαρότητα αέρα αφότου η διήθηση είναι 100.000 Μετά από την αφαίρεση σκόνης, δεν υπήρξε κανένα ξένο σώμα > 50 μ στην επιφάνεια του ηλεκτροδίου.
3.9. Προστασία ασφάλειας: ο εξοπλισμός θα εξοπλιστεί με τις προστατευτικές/dustproof συσκευές, και την προστατευτική κάλυψη θα κλείσουν κατά τη λειτουργία για να αποτρέψει sundries από την είσοδο κάθε σταθμού του εξοπλισμού και της ασφάλειας της λειτουργίας Η τεμαχίζοντας μηχανή έχει ένα σύστημα ελέγχου με τη στάση έκτακτης ανάγκης/τη λειτουργία μικρής διακοπής, που τεμαχίζει τη θέση για να έχει ένα σαφές σημάδι προειδοποίησης, για να αποφύγει το προσωπικό στο στάδιο του σκουπίσματος ή της φθοράς της ζώνης των δάχτυλων ή την εμφάνιση των ατυχημάτων ασφάλειας
3.10. Μονάδα ελέγχου: υιοθετήστε τη Mitsubishi ή omron το PLC, weilun CNC οθόνης αφής ανθρώπου-μηχανής διεπαφή, μπορεί να πραγματοποιήσει την πλήρη CNC λειτουργία των κύριων λειτουργιών του εξοπλισμού, κάθε παράμετρος ρυθμίζεται αυτόματα, και μπορεί να επεξεργαστεί την αποθήκευση, διαχείριση μποτών, ανώμαλη υπαγόρευση λειτουργίας, λαμπτήρας συναγερμών ελαττωμάτων.
3.11. Αποδοτικότητα: θετική και αρνητική τεμαχίζοντας μηχανή μαχαιριών: punching 30 φορές/λ. Εάν ο ανωτέρω εξοπλισμός μπορεί να βελτιώσει ή να εξασφαλίσει την ποιότητα της σταθερής και αξιόπιστης προϋπόθεσης, η συμβατές ευελιξία σχεδίου/η αντικατάσταση προσαρτημάτων είναι κατάλληλες και γρήγορες, και το κόστος είναι χαμηλό, μπορεί να δεχτεί να μειώσει την αποδοτικότητα παραγωγής, να χρησιμοποιήσει την αργόστροφη μηχανή.
3.12.Equipment τρέχοντας ποσοστό: ≥97%
3.13. Ποσοστό βελτιστοποίησης προϊόντων: ≥99.5%
3.14 CPK: ≥1.33
3.15. Θόρυβος εξοπλισμού: θόρυβος ≤75dB εξοπλισμού.
4, τεχνικές παράμετροι εξοπλισμού
Στοιχείο |
Προδιαγραφές | |
Τεχνικές παράμετροι
|
αποδοτικότητα | 30Times/min |
Βοηθητικός χρόνος (λ.) /shift | 30 | |
Ποσοστό περασμάτων προϊόντων | 99.8% | |
Ποσοστό σιταριού ή κίνησης | 95% | |
Πρότυπος χρόνος αντικατάστασης προϊόντων | 30min | |
Σύστημα συμπιεσμένου αέρα | 0.4-0.6MPa | |
Η συνολική δύναμη (KW) | 8 | |
Κανονική λειτουργούσα δύναμη (KW) | 7.6 |
5, περιβαλλοντικές απαιτήσεις περιοχών
Περιβαλλοντική θερμοκρασία: 0 ~ 40℃
Σχετική υγρασία: 20 ~ 90%RH
Παροχή ηλεκτρικού ρεύματος: μονοφασικό 220V, 50Hz Σειρά διακύμανσης τάσης: ±10%
Καμία διαβρωτική αέριο, υγρό ή εκρηκτική ύλη δεν δηλητηριάζουν με αέρια στην περιοχή.
Συμπιεσμένος αέρας: 5 ~ 6.5bar, σειρά διακύμανσης πίεσης: ±10%
