Αφής οθόνης ηλεκτρικό κύτταρο γραμμών παραγωγής μπαταριών λίθιου ιονικό που δένει τη μηχανή
1. Μπαταρία που δένει τη μηχανή
Η συσκευή σχεδιάζεται για τη διαδικασία κολλητικών ταινιών μετά από την ελασματοποίηση του ηλεκτρικού κυττάρου, το οποίο είναι κατάλληλο για τέσσερα ή περισσότερα ηλεκτρικά κύτταρα να ντυθούν με την κολλητική ταινία συγχρόνως μετά από να ισιώσει του ηλεκτρικού κυττάρου.
2. Οι απαιτήσεις σχεδίου
2.1. Η μπαταρία συσσωρεύεται δύο φορές.
2.2. Δεν υπάρχουν καμία φυσαλίδα και ρυτίδα μετά από το τύλιγμα ταινιών.
2.3. Λάθος θέσης κολλητικών ταινιών: ±1mm
2.4 άνεμος θέση ταινιών: η γενική δευτερεύουσα επικάλυψη του πυρήνα σπειρών είναι ≥5mm.
2.5. Κατάλληλος για το μέγεθος κυττάρων: κύτταρο: 170mm μακρύ, 100mm ευρύ, 10mm παχύ Ταινία: 50m μακριά, ευρεία, εσωτερική διάμετρος 76mm, εξωτερική διάμετρος 150mm, πάχος 0.05mm 30mm.
2.5.1. Κύρια συστατικά του εξοπλισμού
| Ο αύξων αριθμός | Σύνθεση συστημάτων |
Thesystem διαμόρφωση |
Εμπορικό σήμα ή επεξεργασία |
Ο αριθμός |
| 1 | Τμήματα ραφιών | 1 σύνολο | ||
| Ενωμένη στενά κατασκευή σκελετών | Η λάκκα που ψήνει | 1 | ||
| Το πιάτο βάσεων | Φωσφοριώντας μαύρισμα των κομματιών χάλυβα | 1 | ||
| 2 | Κολλήστε ένα λαστιχένιο συστατικό | 1 σύνολο | ||
| Η μηχανή | Έλεγχος Ρ | 8 | ||
| κύλινδρος | SMC | 2 | ||
| Γραμμικός οδηγός | ασήμι | 1 | ||
| σύνδεσμος | Φωσφοριώντας μαύρισμα των κομματιών χάλυβα | 1 | ||
| Βαλμένο φλάντζα γραμμικό ρουλεμάν | 2 | |||
| 3 | Σύστημα ελέγχου | 1 σύνολο | ||
| PLC | omron | 1 | ||
| Οθόνη αφής | Κράτος Kunlun | 1 |
2.5.2. Τεχνικές παράμετροι εξοπλισμού
|
Προδιαγραφές πρόγραμμα |
ZBCA05A-00 | |
| Τεχνικές παράμετροι | Αποδοτικότητα (PPM) | 5 |
| Σύστημα συμπιεσμένου αέρα | Πηγή αέρα που παρέχεται από το κόμμα α | |
| Συνολική δύναμη (KW) | 3 | |
| Κανονική λειτουργούσα δύναμη (KW) | 2 | |

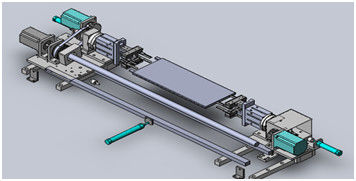

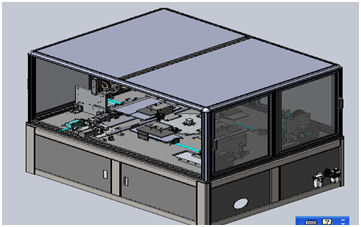

2.5.3. Σχεδιάγραμμα view2.5.4 συσκευών. Περιγραφή των κύριων μερών εξοπλισμού
περιγραφή διαδικασίας του 2.5.4.1: η εργασία όπως φαίνεται στον αριθμό κατωτέρω, μετά από τεχνητό θα ισιώσει τις μπαταρίες σε 4 μηχανές ταινιών ραβδιών σταθμών στην κενή θέση 1, κάθε μια μπαταρίες, μπαταρίες ώθησης κυλίνδρων που βρίσκονται και στις δύο πλευρές, μετά από όταν συσσωρευμένη 6 μπαταρίες, περιστρέφεται η ρόδα 90 °, οι μπαταρίες στη μέση της θέσης ταινιών ραβδιών, που ζουν και στις δύο πλευρές των μπαταριών δάχτυλων στερέωσης, θα υποβληθεί στο γραφείο της ταινίας στην ταινία στις μπαταρίες, που τίθεται από την περιστροφική γωνία της περιστρεφόμενης μηχανής, ταινία που καταλαμβάνει στις μπαταρίες, μετά από να κόψει το μαχαίρι για να κόψει την ταινία, γωνία περιστροφής μηχανών, ο κύλινδρος πίεσης στις μπαταρίες θα τελειώσει τη συγκολλητική ένωση στις μπαταρίες. Περιστραφείτε την περιστροφική πλάκα από 90° στον τυλίγοντας σταθμό κολλητικών ταινιών στο κατώτατο σημείο, και προωθήστε έπειτα τον αριστερό και δεξιό συσκευάζοντας μηχανισμό. Κολλήστε την κολλητική ταινία στο κατώτατο σημείο του κυττάρου, και κινήστε τους ανώτερους και χαμηλότερους μηχανισμούς για να κολλήσετε τις ανώτερες και χαμηλότερες ταινίες. Η περιστροφική πλάκα περιστρέφεται 90°.
το 2.5.4.2. Τοποθετώντας μηχανισμός στερέωσης μπαταριών: όταν η περιστροφική πλάκα περιστρέφεται 90°, ο οπαδός CAM του μηχανισμού στερέωσης μπαταριών εισάγει την κάρτα του πιάτου τραβήγματος
Στο αυλάκι, κάθε φορά που υποβάλλεται μια μπαταρία, ο κύλινδρος τραβά το δευτερεύον πιάτο για να κάνει μια ορισμένη θέση, όταν υποβάλλεται η μπαταρία, οι ωθήσεις κυλίνδρων το δευτερεύον πιάτο στη δαπάνη
Ευθυγράμμιση πυρήνων.
2.5.4.3. Μηχανισμός κολλητικών ταινιών στη μέση: στερεώστε το ηλεκτρικό κύτταρο με τη στερέωση του κυλίνδρου δάχτυλων, η ταινία είναι συνδεμένη με το ηλεκτρικό κύτταρο, και η μηχανή περιστρέφεται.
Τυλίξτε τη λαστιχένια ζώνη γύρω από το ηλεκτρικό κύτταρο, ο κόπτης λαστιχένιων ζωνών κόβει τη λαστιχένια ζώνη, οι στροφές μηχανών η καθορισμένη γωνία πάλι, και ο ανώτερος ρόλος Τύπου κολλά την κόλλα ουρών στο ηλεκτρικό cell.2.5.4.4. Σύστημα ελέγχου: η μηχανή είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, συσκευή ελέγχου μηχανών, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. ΧΡΉΣΕΙΣ OMRON PLC. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
