Τροφοδότης η αυτόματη Shell κυττάρων μπαταριών που ταΐζει τη μηχανή εύκολη πρόσβαση στα υλικά
1. Συνοπτική εισαγωγή της μηχανής σίτισης μπαταριών
Η συσκευή είναι κατάλληλη για την αυτόματη σίτιση κοχυλιών του γυμνού κυττάρου μπαταριών. Πρίν εισάγουν το κοχύλι, τα θετικά και αρνητικά ηλεκτρόδια προσδιορίζονται και κρίνονται, και το κοχύλι μπαταριών και το κύτταρο μπαταριών ξεσκονίζουν αντίστοιχα, ώστε να βελτιώσουν την καθαρότητα του κοχυλιού μπαταριών, να πραγματοποιηθεί η αυτοματοποίηση του κυττάρου μπαταριών που εισάγει το κοχύλι, να μειωθεί η κατανομή προσωπικού, και να βελτιωθούν η αποδοτικότητα παραγωγής και η ασφάλεια μπαταριών.
2. Οι απαιτήσεις σχεδίου
2.1. Αναμενόμενο επίπεδο σίτισης γυμνής αυτόματης σίτισης κυττάρων → χειριστών → της θετικής και αρνητικής ηλεκτροδίων αφαίρεσης σκόνης περιστροφής → σίτισης αναγνώρισης → αντίστροφης της ηλεκτρικής αφαίρεσης σκόνης κυττάρων → της αφαίρεσης σκόνης κοχυλιών → αργιλίου στην αυτόματη σίτιση κοχυλιών → στην αυτόματη σίτιση κοχυλιών →.
2.2. Τα σφραγίζοντας πιάτα πλεξιγκλάς θα εγκατασταθούν γύρω από τον εξοπλισμό για να αποτρέψουν τη σκόνη και τα διάφορα αντικείμενα από την είσοδο, και μια on-off εγκατάσταση θα εγκατασταθεί στην υλική παίρνοντας θέση
Εύκολη πρόσβαση στα υλικά Κάθε μέρος του μηχανισμού μετακίνησης θα εξοπλιστεί με την προστατευτική κάλυψη και θα επισυναφθεί με τα προειδοποιητικά σημάδια ασφάλειας να προστατευθεί η ασφάλεια των χειριστών.
2.3. Το ηλεκτρικό γραφείο ελέγχου τοποθετείται στο χαμηλότερο μέρος του εξοπλισμού, και η πόρτα γραφείων εγκαθίσταται με ένα κουμπί κλειδαριών.
2.4. Τα πνευματικά συστατικά θα εγκατασταθούν τακτοποιημένα, και οι σωλήνες κολπίσκων/εξόδου αέρα των διαφορετικών χρωμάτων θα χρησιμοποιηθούν για να διευκολύνουν τη συντήρηση εξοπλισμού Δρομολόγηση σωλήνων
Το κινούμενο μέρος της σωλήνωσης υιοθετεί τη ρυμουλκώντας δομή αλυσίδων. 2.5. Κύρια συστατικά του εξοπλισμού
| Ο αύξων αριθμός | Σύνθεση συστημάτων |
Σύστημα |
διαμόρφωση |
εμπορικό σήμα |
| 1 | Τμήματα ραφιών | 1 σύνολο | ||
| Ενωμένη στενά κατασκευή σκελετών | Η λάκκα που ψήνει | 1 | ||
| 1 | ||||
| 2 | Σύστημα τροφοδοσίας | Το πιάτο βάσεων | Φωσφοριώντας μαύρισμα των κομματιών χάλυβα | 1 σύνολο |
| 8 | ||||
| 2 | ||||
| 3 | Θετικό και αρνητικό σύστημα ανίχνευσης | Μηχανισμός σίτισης | Φωσφοριώντας μαύρισμα των κομματιών χάλυβα | 1 σύνολο |
| 1 | ||||
| κύλινδρος | SMC | 1 | ||
| 4 | Σύστημα περιστροφής κυττάρων | 1 σύνολο | ||
| 1 | ||||
| Θετικός και αρνητικός μηχανισμός ανίχνευσης ηλεκτροδίων | SMC | 1 | ||
| 5 | Σύστημα αφαίρεσης σκόνης κυττάρων | 1 σύνολο | ||
| κύλινδρος | SMC | 1 | ||
| 1 | ||||
| 6 | Σύστημα τροφοδοσίας κοχυλιών χάλυβα | 1 σύνολο | ||
| Μηχανισμός περιστροφής κυττάρων | Φωσφοριώντας μαύρισμα των κομματιών χάλυβα | 1 | ||
| 1 | ||||
| 7 | Σύστημα αφαίρεσης σκόνης κοχυλιών χάλυβα | κύλινδρος | 1 σύνολο | |
| 1 | ||||
| 8 | Αυτόματο σύστημα τροφοδοσίας κοχυλιών | 1 σύνολο | ||
| Μηχανισμός αφαίρεσης σκόνης κυττάρων | 1 | |||
| Έλεγχος Ρ | 1 | |||
| 9 | Αυτόματο σύστημα απαλοιφής | Η ηλεκτρική σκούπα | 1 σύνολο | |
| 1 | ||||
| Η μηχανή | Έλεγχος Ρ | 1 | ||
| 10 | Σύστημα ελέγχου | 1 σύνολο | ||
| PLC | omron | 1 | ||
| Οθόνη αφής | Κράτος Kunlun | 1 |
2.6. Τεχνικές παράμετροι εξοπλισμού
| specificationsproject | ZBCA06A-00 | |
| Τεχνικές παράμετροι | Αποδοτικότητα (PPM) | 6 (σύμφωνα με την καυτή συμπίεση και τον κρύο πιέζοντας χρόνο) |
| Σύστημα συμπιεσμένου αέρα | Πηγή αέρα που παρέχεται από το κόμμα α | |
| Συνολική δύναμη (KW) | 7 | |
| Κανονική λειτουργούσα δύναμη (KW) | 5 | |

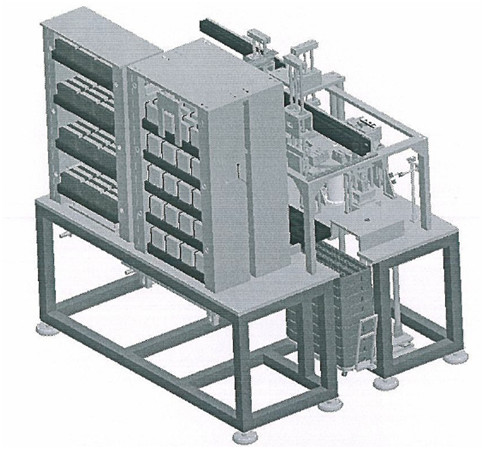

2.7.Deviceoutlineview
2.8. Περιγραφή των κύριων τμημάτων εξοπλισμού:
2.8.1. Μηχανισμός σίτισης του γυμνού κυττάρου: αποτελείται από τη σίτιση του χειριστή, αισθητήρας ανίχνευσης και τον προσδιορισμό θέσης της συσκευής.
2.8.2. Θετικός και αρνητικός μηχανισμός ανίχνευσης ηλεκτροδίων: αποτελείται από τον προσδιορισμό θέσης της συσκευής, του αισθητήρα ανίχνευσης, κ.λπ.
2.8.3. Περιστρεφόμενος μηχανισμός του ηλεκτρικού κυττάρου: αποτελείται από την περιστρεφόμενη συσκευή, την τοποθετώντας συσκευή, κ.λπ.
2.8.4. Μηχανισμός αφαίρεσης σκόνης μπαταριών: αποτελείται από την τοποθετώντας συσκευή μπαταριών και τη συσκευή αφαίρεσης σκόνης.
2.8.5 μηχανισμός σίτισης του κοχυλιού αργιλίου: αποτελείται από τον προσδιορισμό θέσης της συσκευής και τη σίτιση του χειριστή.
2.8.6. Μηχανισμός αφαίρεσης σκόνης κοχυλιών αργιλίου: αποτελείται από την τοποθετώντας συσκευή κοχυλιών αργιλίου και τη συσκευή αφαίρεσης σκόνης.
2.8.7. Αυτόματος μηχανισμός σίτισης κοχυλιών: αποτελείται από τον προσδιορισμό θέσης της συσκευής, της αυτόματων συσκευής σίτισης κοχυλιών και του αισθητήρα ανίχνευσης.
2.8.8. Αυτόματος μηχανισμός απαλοιφής: αποτελείται από έναν χειριστή απαλοιφής και έναν αισθητήρα ανίχνευσης.
2.8.9. Σύστημα ελέγχου: η μηχανή είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, συσκευή ελέγχου μηχανών, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. ΧΡΉΣΕΙΣ OMRON PLC. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
