Punching φύλλων Πολωνού μπαταριών λίθιου ιονικός εξοπλισμός Puncher τσιπ Πολωνού μηχανών
1. Συνοπτική περιγραφή punching φύλλων πόλων της μηχανής
Αυτός ο εξοπλισμός είναι κατάλληλος για τη pull-type punching ζωνών πόλων επεξεργασία. Υπάρχουν δύο τρόποι εργασίας: αυτόματος και χειρωνακτικός. Ο αυτόματος τρόπος εργασίας της βασικής ροής της δουλειάς, κυλώντας μηχανή, ρόλοι που εγκαθίστανται στην πολική ζώνη μέσω του μεταβιβάζοντας μηχανισμού, που μεταβιβάζει το μηχανισμό σύμφωνα με το μήκος της σίτισης εκκαθάρισης διάστασης κομματιού πόλων, φέρνει στο πακέτο στη φόρμα διατρήσεων, η φόρμα του ανώτερου κύβου εγκαθίσταται στο φραγμό φωτογραφικών διαφανειών Τύπου, ο φραγμός πάνω-κάτω την κίνηση στον τρόπο κίνησης θα βρεθεί στη φόρμα εξαιρετικά της κοπής ζωνών στις φέτες. Μέσω της τρύπας απαλοιφής στο κέντρο του πίνακα κύβων και διατρήσεων, τα κομμάτια πόλων πέφτουν στο μεταφορέα ζωνών κάτω από τη διάτρηση. Ο μεταφορέας ζωνών διαβιβάζει τα κομμάτια πόλων στον ταξινομώντας σταθμό. Η τελειωμένη λουρίδα πόλων διαμορφώνεται στα ελλιπή πορώδη απόβλητα λουρίδων, τα οποία τυλίγονται στη μηχανή συγκέντρωσης και συλλέγονται στη σπείρα.
2. Απαιτήσεις σχεδίου
2.1. Το μέγιστο πλάτος της ζώνης πόλων είναι 220mm.
2.2. Η μέγιστη ταχύτητα κουράς είναι τουλάχιστον 80 φορές το /min (όταν το μήκος του φύλλου πόλων είναι 75mm), και η ταχύτητα κουράς είναι διευθετήσιμη.
2.3. Το μέγιστο μήκος κουράς είναι 300mm.
2.4. Η συσκευή έχει τουλάχιστον δύο τρόπους εργασίας: μετακίνηση σημείου και αυτόματη λειτουργία. Οργάνωση δύο - κονσόλα ασφάλειας.
2.5. Η συσκευή προστασίας πορτών ασφάλειας παρέχεται στο μέτωπο και το πίσω μέρος του πάγκου εργασίας εξοπλισμού. Μόνο όταν τις πόρτες ασφάλειας και στις δύο πλευρές κλείνουν μπορεί ο εξοπλισμός να λειτουργήσει στον αυτόματο τρόπο εργασίας.
2.6. Ο πίνακας ελέγχου λειτουργίας του εξοπλισμού έχει τέτοιες λειτουργίες όπως το διακόπτη δύναμης, ελεγκτικός τα στοιχεία της τρέχοντας θέσης του εξοπλισμού και της επίδειξης LCD της ένδειξης ελαττωμάτων.
2.7. Υπάρχουν τέλειες συσκευές λίπανσης στα γλιστρώντας και περιστρεφόμενα μέρη του εξοπλισμού όπως η ράγα και ο άξονας οδηγών. Ο εξοπλισμός έχει τη λειτουργία του κτυπήματος, batch, αρίθμηση συντήρησης και ούτω καθεξής. Ο εξοπλισμός είναι εξοπλισμένος με τη διεπαφή της διανομής με τη λήψη, απαλλάσσοντας το μεταφορέα μηχανών, τροφοδοτών και ζωνών.
2.8 το rewinder οδηγείται ηλεκτρικά για να συλλέξει την εκκαθάριση, η οποία είναι κατάλληλη για τη συχνή έναρξη. Τάση 220V (380V), 50Hz.
2.9. Μετά από punching και κουρά, όταν τεντώνονται τα απόβλητα λουρίδων πόλων στο ανώτερο όριο, το uncoiler σταματά τα υλικά. Όταν η λουρίδα αποβλήτων μειώνεται στο χαμηλότερο όριο, το κουρδιστήρι ξεφορτώνει το υλικό. Ο τροφοδότης πρέπει να έχει ένα αντίβαρο για να εξασφαλίσει ικανοποιητική ένταση στη λουρίδα απορρίματος για να εξασφαλίσει την ταχύτητα του τροφοδότη. Η διάμετρος του να τοποθετήσει εξελίκτρων ταινιών αποβλήτων άξονα της ξανατυλίγοντας μηχανής είναι 38mm. Στον άξονα rewinder παρέχεται μια συσκευή προσανατολισμού εξελίκτρων αποβλήτων. Η θέση του αισθητήρα ανίχνευσης θέσης ζωνών πόλων είναι διευθετήσιμη. Η αξονική θέση εγκαταστάσεων του μειωτή ταχύτητας της συσκευής σίτισης είναι παράλληλη στον κάθετο άξονα της συσκευής σίτισης. Η λαμβάνουσα συσκευή έχει έναν ανεξάρτητο ηλεκτρικό μηχανισμό λειτουργίας.
2.10. Συντονίστε τη μετακίνηση εργασίας κάθε μέρους της γραμμής παραγωγής των ψαλίδων πόλων, και κάθε μέρος έχει τη λειτουργία της ανεξάρτητων λειτουργίας και της διόρθωσης.
2.11. Το σχέδιο, η κατασκευή, η εγκατάσταση και η διόρθωση των ψαλίδων πόλων συμφωνούν με τις σχετικές εθνικές και βιομηχανικές προδιαγραφές.
2.12. Ο χειρωνακτικός τρόπος εργασίας πιάτου πόλων puncher χρησιμοποιείται για τη συντήρηση και τη διόρθωση εξοπλισμού, τη νέα διόρθωση φορμών και την αρχική εργασία. Κατά τη διάρκεια της αρχικής εργασίας, η χειρωνακτική ζώνη πόλων σχεδίων εισάγει το μηχανισμό σίτισης, και η χειρωνακτική ζώνη πόλων καθοδήγησης εισάγει τη φόρμα διατρήσεων. Μετά από αρκετές φορές της λειτουργίας σημείου, τα απόβλητα είναι τυλιγμένα γύρω από τον άξονα μηχανών σίτισης και μπορούν να μεταφερθούν στον αυτόματο τρόπο εργασίας όταν παράγεται η κανονική ένταση σίτισης από την ξανατυλίγοντας μηχανή.
3. Κύρια μέρη του εξοπλισμού
Ο αύξων αριθμός | Σύνθεση συστημάτων | Η διαμόρφωση συστημάτων | Εμπορικό σήμα ή επεξεργασία | Ο αριθμός |
1 | Κυλώντας μηχανή | 1 σύνολο | ||
Κυλώντας όργανα | 1 | |||
Βάλτε έναν ρόλο της μηχανής | Έλεγχος Ρ | 1 | ||
2 | Ταΐζοντας συσκευή | 1 σύνολο | ||
Μεταβίβαση του μηχανισμού | 1 | |||
Ταΐζοντας τον κύλινδρο - SMC | SMC | 2 | ||
3 | Τύπος | Ocp-80e Τύπος, ονομαστική πίεση 80 τόνοι | Μηχανήματα Jinfeng | 1 |
4 |
Τύλιγμα της μηχανής
|
1 σύνολο | ||
Τύλιγμα του μηχανισμού | 1 | |||
Τύλιγμα της μηχανής | Έλεγχος Ρ | 1 | ||
5 | Μεταφορέας ζωνών | 1 σύνολο | ||
Μεταφορέας ζωνών | 1 | |||
Μηχανή μετάδοσης | Έλεγχος Ρ | 1 |
4. Τεχνικές παράμετροι του εξοπλισμού
Προδιαγραφές πρόγραμμα |
ZBCA01A-00 |
Η αποδοτικότητα | Η μέγιστη ταχύτητα κουράς είναι τουλάχιστον 80 φορές το /min (όταν το μήκος του φύλλου πόλων είναι 75mm), και η ταχύτητα κουράς είναι διευθετήσιμη. |
Συνολική δύναμη (KW) | 13 |
Κανονική λειτουργούσα δύναμη (KW) | 12.5 |
Το βάρος | 600KG |

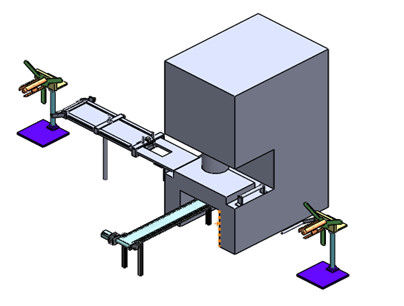

5. Ιονική γραμμή συνελεύσεων μπαταριών λίθιου άποψης σχεδιαγράμματος συσκευών
6. Κύρια τμήματα εξοπλισμού
6.1 σύνθεση punching φύλλων πόλων της μηχανής: αποτελείται κυρίως από μια ξανατυλίγοντας μηχανή, μια συσκευή σίτισης, έναν Τύπο διατρήσεων, μια ξανατυλίγοντας μηχανή και έναν μεταφορέα ζωνών.
6.2. Η σύνθεση του uncoiler: με την ηλεκτρική σίτιση εκκαθάρισης κίνησης μειωτών, κατάλληλη για τη συχνή έναρξη. Όταν η μηχανή ανοίγεται, η ξανατυλίγοντας μηχανή αρχίζει να απαλλάσσει αυτόματα τα υλικά. Όταν η ζώνη πόλων μειώνεται στο χαμηλότερο όριο του αισθητήρα, η ξανατυλίγοντας μηχανή σταματά. Όταν η ζώνη πόλων τραβιέται μακρυά από τη σειρά ανίχνευσης του αισθητήρα, η ξανατυλίγοντας μηχανή αρχίζει πάλι. Η ξανατυλίγοντας μηχανή έχει τον αξιόπιστο φρενάροντας μηχανισμό. Η διάμετρος άξονων εγκαταστάσεων της σπείρας ταινιών πόλων στην ξετυλίγοντας μηχανή είναι 38mm. Στον άξονα της ξετυλίγοντας μηχανής, υπάρχει ένα υλικό εξέλικτρο ζωνών πόλων στην τοποθετώντας συσκευή, το υλικό πιάτο έχει τον ακτινωτό προσδιορισμό θέσης, καρφίτσα μετάδοσης. Η άνεμος μηχανή έχει τη λειτουργία της θετικής και αντίστροφης σίτισης. Το uncoiler έχει μια συσκευή για να αποτρέψει τον πόλο από την πτώση στο έδαφος. Η αξονική θέση εγκαταστάσεων του μειωτή να ξετυλίξει τη συσκευή είναι παράλληλη στον κάθετο άξονα της συσκευής σίτισης. Η ξετυλίγοντας συσκευή έχει έναν χωριστό ηλεκτρικό χειριστή.
6.3. Σύνθεση του τροφοδότη: υιοθετήστε την πνευματική μέθοδο σίτισης, η ταχύτητα σίτισης μπορεί να ρυθμιστεί, και με την αντιστοιχία ταχύτητας διατρήσεων. Το πλάτος σίτισης δεν θα είναι λιγότερο από 220mm. Ο κύλινδρος στερέωσης χρησιμοποιείται για να στερεώσει τη ζώνη πόλων πάνω-κάτω, και ο κύλινδρος σίτισης χρησιμοποιείται για να ωθήσει τη σίτιση. Ο κύλινδρος στερέωσης δεν βλάπτει την επιφάνεια της πολικής ζώνης. Το μήκος σίτισης μπορεί να ρυθμιστεί αυθαίρετα μέσα στη σειρά 0300mm, και το ρυθμισμένο μήκος παρουσιάζεται από τον αριθμό αναφοράς. Ο μηχανισμός σίτισης είναι σταθερός, με τη σίτιση του μηχανισμού οδηγών και ο διευθετήσιμος μηχανισμός ορίου ζωνών πόλων, που μπορεί να εξασφαλίσει τη σίτιση της ζώνης πόλων είναι ευθύς κάτω από την περίσταση της διαστρέβλωσης της άκρης της ζώνης πόλων, και η ακρίβεια δεν είναι όχι περισσότερος από ±0.5mm. Υπάρχει καλός συντονισμός μεταξύ του μηχανισμού σίτισης και της μετακίνησης φραγμών ολίσθησης του Τύπου διατρήσεων. Ο μηχανισμός σίτισης έχει την τέλεια και αξιόπιστη συσκευή ασφάλειας. Ο μηχανισμός σίτισης έχει αρκετή ακαμψία και δεν πρέπει να παραγάγει την υπερβολική δόνηση κατά να τρέξει με υψηλή ταχύτητα. Το ύψος του μηχανισμού σίτισης είναι διευθετήσιμο, και η σύνδεση με τη διάτρηση είναι σταθερή.
6.4. Σύνθεση της διάτρησης: ocp-80e διάτρηση που παράγεται από τη Co. βιομηχανίας μηχανημάτων jinfeng, ΕΠΕ, ονομαστική πίεση 80 τόνοι.
6.5. Σύνθεση του μεταφορέα ζωνών: ο μεταφορέας ζωνών εγκαθίσταται κάτω από τον Τύπο διατρήσεων. Η ζώνη αποτελείται από την ταινία συνδετήρων τύπων δαχτυλιδιών με την ηλεκτρική κίνηση. Το μήκος του μεταφορέα ζωνών θα εξασφαλίσει ότι ένα τέλος μπορεί να συνδεθεί με το κομμάτι πόλων που μειώνεται από την τρύπα απαλοιφής της μηχανής διατρήσεων, και το άλλο τέλος εκτίθεται στην εμφάνιση εξοπλισμού για 500mm. Η τροχαλία εγκαθίσταται στο κατώτατο σημείο του μεταφορέα ζωνών για να διευκολύνει τη ρύθμιση θέσης του μεταφορέα.
6.6 σύνθεση του rewinder: το rewinder οδηγείται ηλεκτρικά για να συλλέξει το υλικό εκκαθάρισης, το οποίο είναι κατάλληλο για τη συχνή έναρξη. Μετά από punching και κουρά, το uncoiler σταματά τα υλικά όταν τεντώνεται η λουρίδα απορρίματος στο ανώτερο όριο. Όταν η λουρίδα αποβλήτων μειώνεται στο χαμηλότερο όριο, το κουρδιστήρι ξεφορτώνει το υλικό. Ο τροφοδότης πρέπει να έχει ένα αντίβαρο για να εξασφαλίσει ικανοποιητική ένταση στη λουρίδα απορρίματος για να εξασφαλίσει την ταχύτητα του τροφοδότη. Η διάμετρος του να τοποθετήσει εξελίκτρων ταινιών αποβλήτων άξονα της ξανατυλίγοντας μηχανής είναι 38mm. Στον άξονα rewinder παρέχεται μια συσκευή προσανατολισμού εξελίκτρων αποβλήτων. Η θέση του αισθητήρα ανίχνευσης θέσης ζωνών πόλων είναι διευθετήσιμη. Η αξονική θέση εγκαταστάσεων του μειωτή ταχύτητας της συσκευής σίτισης είναι παράλληλη στον κάθετο άξονα της συσκευής σίτισης. Η λαμβάνουσα συσκευή έχει έναν ανεξάρτητο ηλεκτρικό μηχανισμό λειτουργίας.
6.7. Σύστημα ελέγχου: η μηχανή είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, συσκευή ελέγχου μηχανών, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. ΧΡΉΣΕΙΣ OMRON PLC. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω.
