PLC αφής ποιοτικός ανιχνευτής Πολωνού γραμμών μηχανών ελασματοποίησης οθόνης αυτόματος
1. Απαιτήσεις σχεδίου της μηχανής ποιοτικής επιθεώρησης για το ηλεκτρόδιο μπαταριών:
1.1. Με βάση τις απαιτήσεις ποιοτικού ελέγχου του συμπυκνωμένου πιάτου ηλεκτροδίων μπαταριών που παρέχεται από sichuan changhong τον πελάτη παροχής ηλεκτρικού ρεύματος, αυτός ο εξοπλισμός σχεδιάζει και κατασκευάζει μια μηχανή επιθεώρησης πιάτων ηλεκτροδίων μπαταριών. Με τη χρησιμοποίηση της αρχής απεικόνισης CCD, τα πιάτα ηλεκτροδίων με τη σκόνη, τη γρατσουνιά, τη ρωγμή, τη δειγματοληψία και άλλα ποιοτικά προβλήματα επιφάνειας επιλέγονται και τα κατάλληλα προϊόντα συλλέγονται στο υλικό κιβώτιο.
1.2. Ροή διαδικασίας:
1.3. Παράμετροι ικανότητας παραγωγής και διαδικασίας της μηχανής ποιοτικής επιθεώρησης ηλεκτροδίων μπαταριών: η ταχύτητα παραγωγής του πιάτου ηλεκτροδίων είναι διευθετήσιμη με 20 κομμάτια το /min.

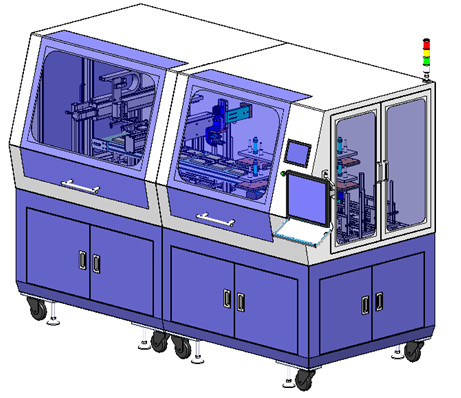

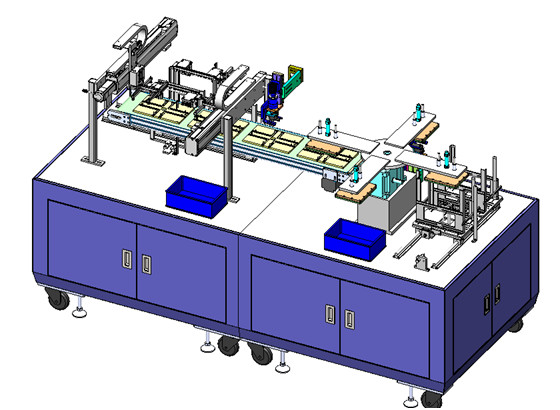

1.4. Σχηματικό διάγραμμα του εξοπλισμού
2. Κύρια διαμόρφωση εξοπλισμού
| Αριθ. | Σύνθεση συστημάτων | Η διαμόρφωση συστημάτων | Ποσότητα |
| 1 | Σύστημα ραφιών | Τμήματα ραφιών | 2 |
| Το πιάτο βάσεων | 2 | ||
| 2 | Σύστημα τροφοδοσίας | Τμήματα δοχείων | 4 |
| Συνέλευση του Jack - μηχανή | 1 | ||
| Τμήμα βουρτσών | 1 | ||
| Ο αισθητήρας | 2 | ||
| κύλινδρος | 1 | ||
| 3 | Σταθμός 4 σύστημα φλυτζανιών αναρρόφησης | Σερβο μηχανή | 1 |
| Τμήματα τσοκ | 4 | ||
| Θραύστης CAM | 1 | ||
| Θέση 4 περιστροφική βαλβίδα | 1 | ||
| Πίσω στον πίνακα | 1 | ||
| 4 |
Σύστημα ανίχνευσης CCD
|
Το CCD | 2 |
| stents | 2 | ||
| Η πηγή φωτός | 2 | ||
| 5 |
Σύστημα ζωνών μεταφορέων
|
Τοποθετώντας προσάρτημα | 12 |
| Ζώνη μεταφορέων | 1 | ||
| σύζευξη | 1 | ||
| Επεξεργασμένο στη μηχανή μέρος | 1 σύνολο | ||
| Stepper μηχανή | 1 | ||
| 6 | Σύστημα συλλογής απαλοιφής | Τμήματα δοχείων | 4 |
| Συνέλευση του Jack - μηχανή | 1 | ||
| Τμήμα βουρτσών | 1 | ||
| Ο αισθητήρας | 2 | ||
| κύλινδρος | 1 | ||
| 7 |
Σύστημα χειριστών απαλοιφής
|
Σερβο μηχανή | 2 |
| σύζευξη | 2 | ||
| Γραμμικός οδηγός | 4 | ||
| Κενά φλυτζάνια αναρρόφησης | 8 | ||
| Βίδα σφαιρών | 2 | ||
| κύλινδρος | 2 | ||
| 8 | Ηλεκτρικό σύστημα | PLC | 1 |
| επέκταση | 2 | ||
| Οθόνη αφής | 1 | ||
| Ηλεκτρικά συστατικά | Μια batch | ||
| Ο υπολογιστής | 1 σύνολο | ||
| 9 | Το σύστημα λογισμικού | Λογισμικό επεξεργασίας εικόνας | 1 |
| Λογισμικό συστημάτων αποθήκευσης βάσεων δεδομένων | 1 |
3. Τεχνικές παράμετροι εξοπλισμού
| Πρόγραμμα προδιαγραφών μηχανών | ZCCF02A |
| κενό | ≤-88KPa |
| Συνολική δύναμη (KW) | AC220V, 50HZ 3KW |
| Κανονική λειτουργούσα δύναμη (KW) | AC220V, 50HZ 2KW |
| Το βάρος | 1.5T |
| Ποσοστό περιστροφής συσκευών | 95% |
| Ποσοστό περασμάτων εξοπλισμού | 98% |
206/5000
4. Κύρια τμήματα εξοπλισμού
Αυτός ο εξοπλισμός ΧΡΗΣΙΜΟΠΟΙΕΙ κυρίως την αρχή απεικόνισης CCD για να πάρει τις φωτογραφίες στην επιφάνεια του πόλου, και την συγκρίνει με τον τυποποιημένο πόλο με το δικαστή εάν είναι κατάλληλη ή όχι. Όταν δεν υπάρχει κανένας πόλος, το υλικό κιβώτιο μπορεί να μεταστραφεί αυτόματα. Ο χειριστής απορροφά επάνω το φύλλο πόλων από το υλικό κιβώτιο και το γυρίζει 90 βαθμοί. CCD ανιχνεύει το κατώτατο σημείο του φύλλου πόλων και το γυρίζει 90 βαθμοί. Τα κατάλληλα προϊόντα συνεχίζουν να κινούνται στη ζώνη μεταφορέων προς τον ανωτέρω σταθμό ανίχνευσης, μετά από την ανίχνευση που στέλνεται αυτόματα στο σταθμό απαλλαγής, κατάλληλα προϊόντα στο υλικό κιβώτιο, αναρμόδια προϊόντα στο κιβώτιο αποβλήτων.
4.1 σύστημα πλαισίων: η τετραγωνική συγκόλληση περασμάτων 4080 υιοθετείται, η οποία είναι σταθερή και αξιόπιστη, και η εμφάνιση της σφραγίδας μετάλλων φύλλων μπορεί αποτελεσματικά να αποτρέψει τη σκόνη από την είσοδο.
4.2 σύστημα τροφοδοσίας και απαλλαγής: το καθολικό υλικό κιβώτιο της τοποθέτησης σε στρώματα της μηχανής και της ταξινομώντας μηχανής υιοθετείται, και οι δύο σταθμοί ανταλλάσσονται για να πραγματοποιήσουν τη συνεχή παραγωγή. Ο υλικός αισθητήρας είναι εξοπλισμένος στο κατώτατο σημείο του υλικού κιβωτίου για να ανησυχήσει αυτόματα και να μεταστρέψει αυτόματα το υλικό κιβώτιο.
4.3 σύστημα ανίχνευσης φετών πόλων CCD: Το σύστημα απεικόνισης CCD υιοθετείται για να ανιχνεύσει τη φέτα πόλων μπαταριών. Το περιεχόμενο ανίχνευσης είναι τα ακόλουθα.
| Αριθ. | Περιεχόμενο δοκιμής | Σύγκριση επίδρασης ανίχνευσης |
| 1 |
Απομεταλλοποίηση στην επιφάνεια του φύλλου πόλων: η υλική σκόνη στην επιφάνεια του φύλλου πόλων πέφτει μακριά
|
|
| 2 |
Άκρη που ξεσκονίζει: ξεσκόνισμα των ακρών της επιφάνειας του πόλου κατά τη διάρκεια της απαλοιφής ή της μεταφοράς |
|
| 3 |
Σημείο φυσαλίδων: ατέλεια ενός υλικού στην επιφάνεια ενός πολικού φύλλου που προκαλείται με την έκρηξη μιας φυσαλίδας μετά από να πολτοποιήσει
|
|
| 4 | Πτυχή: το υλικό στην επιφάνεια του πόλου εμφανίζεται να ζαρώνει, να ραγίσει. |
4.4. Περιστροφικό σύστημα χειριστών σίτισης: ο ακριβής διαιρέτης CAM χρησιμοποιείται για την περιστροφή 4 θέσεων, 1 σίτιση κομματιού πόλων θέσης, ανίχνευση 2 θέσεων CCD, 3 κατάλληλα θέσεις προϊόντα τίθενται στο προσάρτημα ζωνών μεταφορέων, 4 αναρμόδια προϊόντα θέσεων τίθενται στο κιβώτιο απορρίματος.
4.5 σύστημα ζωνών μεταφορέων: η σερβο μηχανή οδηγεί τη ζώνη μεταφορέων για να θέσει την απόσταση, και η ζώνη μεταφορέων είναι εξοπλισμένη με ένα προσάρτημα, το οποίο μπορεί αποτελεσματικά να εντοπίσει το κομμάτι πόλων.
4.6 σύστημα χειριστών σίτισης: η σερβο μηχανή ή ο rodless κύλινδρος οδηγεί το sucker χειριστή που κινείται στη ράγα οδηγών και απορροφά αυτόματα επάνω το πιάτο πόλων και το βάζει στο αντίστοιχο κιβώτιο σίτισης.
4.7. Ανώτερο σύστημα κάλυψης: υιοθετήστε τη δομή συγκόλλησης μετάλλων φύλλων, όμορφη μορφή, υιοθετήστε το μοναδικό σχέδιο δομών σφράγισης, αποτρέψτε αποτελεσματικά τη σκόνη από να περιέλθει στον εξοπλισμό.
5. Περιβαλλοντικές απαιτήσεις
Παρακαλώ παρέχετε το ακόλουθο ενεργειακό μέσο
5.1 η παροχή ηλεκτρικού ρεύματος
5.1.1 τάση AC220V± 10%
5.1.2 συχνότητα 50 Hz + 1 Hz
5.2. Θερμοκρασία: 5-35℃
Θερμοκρασία αποθήκευσης: 0-40℃
5.3. Πηγή αέρα: 0.4-0.6mpa
5.4 η υγρασία 30-80% αλλά δεν πρέπει να δροσίσει.
5.5 δεν υπάρχει κανένα διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην περιοχή
5.6 απαιτήσεις χρώματος εξοπλισμού: σύμφωνα με το πιάτο χρώματος ή τον αριθμό χρώματος που παρέχεται από το κόμμα α, ο υπολογιστής είναι άσπρος.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
