Πλήρως αυτόματος ανιχνευτής ακτίνας X για την πολυ ανίχνευση μπαταριών δύναμης τυλίγματος στρώματος

Πλήρως αυτόματος ανιχνευτής ακτίνας X για την πολυ ανίχνευση μπαταριών δύναμης τυλίγματος στρώματος

1.1 τομείς εφαρμογής:

Ο εξοπλισμός χρησιμοποιείται κυρίως στη σε απευθείας σύνδεση αυτόματη ανίχνευση της πολυστρωματικής άνεμος μπαταρίας δύναμης στη βιομηχανία δύναμης λίθιου.

1.2 εισαγωγή των λειτουργιών και των αρχών εξοπλισμού:

Η συσκευή εκπέμπει τις ακτίνες X μέσω μιας γεννήτριας ακτίνας X, διαπερνά το εσωτερικό της μπαταρίας, και παίρνεται από έναν ανιχνευτή επίπεδων οθονών που παίρνει τις εικόνες και τις φωτογραφίες. Μέσω του σχετικού με τον υπολογιστή λογισμικού στην επεξεργασία εικόνας και την αυτόματες ανάλυση και την κρίση. Προσδιορίστε τα καλά και κακά προϊόντα, και διαλέξτε τα κακά προϊόντα, το μπροστινό και πίσω μέρος τέλος του εξοπλισμού μπορεί να συνδεθεί με τη γραμμή παραγωγής.

1.3 ροή λειτουργίας εξοπλισμού:

1.3.1 η κύρια γραμμή διοικητικών μεριμνών του πελάτη διαιρείται σε δύο τράβηγμα-στα υλικά, τα οποία μεταφέρονται στην περιοχή δοκιμής μέσω της ζώνης μεταφορέων Ακριβώς εντοπίστε τη θέση δοκιμής μέσω του τοποθετώντας μηχανισμού του σημείου δοκιμής στην περιοχή δοκιμής

1.3.2 πραγματοποιήστε την αυτόματες επιθεώρηση και την κρίση μέσω σχετικού με του τον υπολογιστή λογισμικού. Το τέλος απαλλαγής είναι αυτόματα ελαττωματικά προϊόντα από ένα μηχανικό χέρι και τοποθετημένος στην οριζόμενη θέση. Η ΕΝΤΑΞΕΙ μπαταρία διατρέχει μακριά της γραμμής συνελεύσεων.

1.3.3 το εισερχόμενο υλικό του προϊόντος ταΐζεται με A/B, και τις αρπαγές χειριστών σίτισης δύο παλέτες (ένα Α και ένα Β) στο χρόνο Α να τραβεί η ζώνη του εξοπλισμού. Αφότου ολοκληρώνεται η ανίχνευση, ο ταΐζοντας χειριστής αρπάζει δύο παλέτες τη φορά και τις πτώσεις το υλικό συγχρόνως. Κάθε παλέτα είναι ένα μονό κύτταρο, και το γενικό μέγεθος είναι ένα.

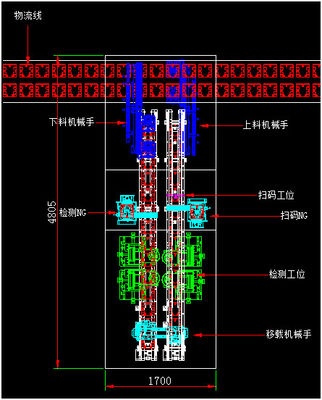

1.3.4 το σχεδιάγραμμα ακτίνας X είναι σε σχήμα υ, και η σύνδεση μεταξύ των ανώτερων και χαμηλότερων υλικών με την κύρια ζώνη τραβήγματος είναι ο χειριστής, ενώ ο ανώτερος και χαμηλότερος χειριστής υλικών σχεδιάζεται και παράγεται από την επαγγελματική τεχνολογία.

1.3.5 με την ανάγνωση κώδικα qr λειτουργήστε, πυροβόλο όπλο SR-751 ανίχνευσης Δεσμεύστε με όλες τις μετρήσεις και τις εικόνες, εκτός από με το σχήμα του Excel.

1.3.6 το προϊόν NG ενοποίησε τη συλλογή (παλέτα και μπαταρία) θα ληφθεί με το χέρι έξω και θα τοποθετηθεί στην οριζόμενη θέση, και τουλάχιστον 6 κομμάτια θα αποθηκευτούν.

1.3.7 η κατεύθυνση σίτισης της γραμμής παραγωγής είναι από τα δεξιά προς τα αριστερά, και το αυτί πόλων μπαταριών είναι κάθετο στην κύρια γραμμή διοικητικών μεριμνών του πελάτη.

1.4 σύνθεση εξοπλισμού

1.4.1 σύστημα ραφιών

Η συσκευή έχει ένα τετραγωνικό πλαίσιο συγκόλλησης, και το υπόστρωμα είναι πιάτο χάλυβα με ένα πάχος 1530mm.

Το χρώμα του πιάτου ραφιών και σφραγίδων είναι υπολογιστής θερμό γκρίζο 1C (ή σύμφωνα με την κάρτα χρώματος πελατών).

1. 4.2 μέρη εξοπλισμού

Η επιφάνεια χάλυβα ολόκληρης της μηχανής είναι καλυμμένη με το χρώμιο, και η επιφάνεια των μερών αργιλίου αντιμετωπίζεται με τη σκληρή οξείδωση.

1.4.3 εξοπλισμός που μεταβιβάζει το σύστημα

Η ζώνη μεταφορέων σίτισης εξοπλισμού και απαλλαγή της ζώνης τραβήγματος μεταφορέων συνδέεται με την κύρια ζώνη τραβήγματος (το ανωτέρω τελικό σχέδιο τρισδιάστατο θα επικρατήσει).

1.4.4 γενική δομή:

Γενικό μέγεθος (ύψος πλάτους μήκους * *): 4805mm×1700mm ×1800mm (υπάρχει μια μικρή διαφορά στο πραγματικό μέγεθος)

1.5 κύρια συστατικά:

1.5.1 γεννήτρια και σύστημα ελέγχου ακτίνας X μικροϋπολογιστής-εστίασης.

1.5.2 σύστημα ανίχνευσης και απεικόνισης ακτίνας X.

1.5.3 κιβώτιο προστασίας ακτίνας X.

1.5.4 PC για κρίσης ελέγχου και επεξεργασίας εικόνας το λογισμικό λογισμικού, μέτρησης και.

1.5.5 μέταλλο φύλλων ακτινοβολία-απόδειξης, σύστημα ανίχνευσης, ζώνη μεταφορέων, ταξινομώντας χειριστής, χειριστής συσκευών κρύπτης NG, φόρτωσης και εκφόρτωσης.

ΙΙ. εισερχόμενες υλικά και προδιαγραφές προϊόντων κατάλληλα για τον εξοπλισμό:

2.1 ελέγξιμες προδιαγραφές κυττάρων:

2.2 μέθοδος επιθεώρησης: αυτόματα ελέγξτε και καθορίστε τη GAP μεταξύ της καθόδου και της ανόδου στο ανώτερο και χαμηλότερο μέρος του γυμνού κυττάρου (αρνητικό θετικό ηλεκτρόδιο συσκευασίας ηλεκτροδίων).

2.2.1 εξετάστε τις τέσσερις γωνίες του κυττάρου, στις τέσσερις γωνίες του Α, του Β, του Γ και του Δ του γυμνού κυττάρου.

2.2.2 η απόσταση μετατοπίσεων μεταξύ της γωνιακής καθόδου και της ανόδου του γυμνού κυττάρου μπορεί να ανιχνευθεί, και τα στοιχεία μεταξύ κάθε στρώματος μπορούν να είναι παραγωγή στην επίδειξη και ο μέγιστος, ελάχιστος και οι μέσες τιμές μπορεί να είναι στατιστικά αναλυμένοι. Ο αριθμός στρωμάτων αντικειμένου επιθεώρησης (ROI) μπορεί να τεθεί σύμφωνα με τις απαιτήσεις, το μέγιστο είναι 40 στρώματα (λίθιο υλικό ≤ σιδήρου 40 στρώματα, τρία υλικό ≤ 30 στρώματα Πάρτε το δείγμα που παρέχεται από τον αγοραστή ως πρότυπα αναφοράς.

2.3 τρόπος λειτουργίας: αυτόματη μέτρηση, αυτόματη κρίση των καλών και κακών προϊόντων σύμφωνα με τα ορισμένα πρότυπα, και την αυτόματη ταξινόμηση των κακών προϊόντων.

ΙΙΙ. ικανότητα επιθεώρησης εξοπλισμού

3.1 ακρίβεια προσδιορισμού: επαναληπτική ακρίβεια S=±60 μ ή λιγότεροι (που μετριούνται στις τυποποιημένες ταμπλέτες).

3.2 ελέγξτε τον τρόπο

3.2.1 πλήρης αυτόματος: η μπαταρία θα παρασχεθεί αυτόματα και θα μεταφερθεί για την αυτόματη επιθεώρηση, και τα ΕΝΤΑΞΕΙ και ελαττωματικά προϊόντα θα χωριστούν αυτόματα και θα απαλλαχθούν σύμφωνα με το αποτέλεσμα που καθορίζεται από τη διαδικασία σύμφωνα με τις διαφορετικές ανεπιθύμητες κατηγορίες.

3.2.2 ημιαυτόματος: η αυτόματη επιθεώρηση θα διευθυνθεί για τον αυτόματους ανεφοδιασμό και την παράδοση των μπαταριών. Εντούτοις, η επιθεώρηση θα καθορίσει τις ακόλουθες μεθόδους επεξεργασίας:

< semi-automatic="" 1=""> OK/NG από το χειρωνακτικό προσδιορισμό, καμία χειρωνακτική επέμβαση (προσδιορισμός), ο εξοπλισμός στο εφεδρικό κράτος

< semi-automatic="" 2=""> OK/NG αυτόματη αναγνώριση μηχανών. Όταν καθοριστικό ΕΝΤΆΞΕΙ ή το NG, η μηχανή μπορεί να θέσει την εφεδρεία για τη χειρωνακτική επέμβαση, χρόνος αναμονής προαιρετικός (ελάχιστος 1 δεύτερος, μέγιστος απεριόριστος). Στον εφεδρικό τρόπο, εάν δεν υπάρχει καμία χειρωνακτική επέμβαση, η μηχανή θα επεξεργαστεί αυτόματα σύμφωνα με το αποτέλεσμα κρίσης.

3.2.3 εγχειρίδιο: όλες οι μετακινήσεις του μηχανισμού μπορούν να κινηθούν από το φορέα

3.3 κύρια περιγραφή λειτουργίας του εξοπλισμού:

3.4 σε πραγματικό χρόνο ανίχνευση εικόνας ακτίνας X

3.5 η γραμμική μέτρηση απόστασης μπορεί να πραγματοποιηθεί

3.6 με τη λειτουργία της αποθήκευσης στοιχείων πολυ-ομάδας, η ανίχνευση των διαφορετικών τύπων προϊόντων μπορεί να πραγματοποιηθεί απλά αναφορικά με στις αντίστοιχες διαδικασίες, και ο αριθμός αυτόματων προγραμμάτων ανίχνευσης μπορεί να σωθεί άνω των 60

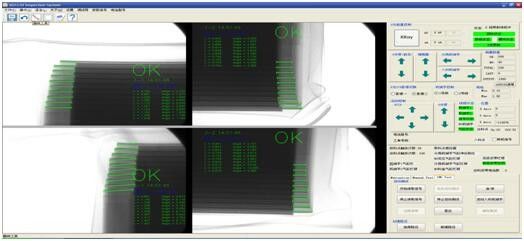

3.7 οι εικόνες ανίχνευσης και τα στοιχεία δοκιμής των πολλαπλάσιων μερών της ίδιας μπαταρίας θα επιδειχθούν στην ίδια οθόνη για διευκόλυνση της χειρωνακτικής κρίσης

3.8 ύψος πεδίων δοκιμών: 750±10 χιλ. επάνω από το έδαφος.

3,9 μέτρα ασφαλείας και αντίμετρα:

3.9.1 η ακτίνα X κλείνει αυτόματα όταν ανοίγουν την πόρτα και το παράθυρο συντήρησης εξοπλισμού.

3.9.2 κλείστε την ακτίνα X αυτόματα όταν δεν υπάρχει κανένα εισερχόμενο υλικό για 5 λεπτά συνεχώς (ο χρόνος μπορεί να τεθεί από το χρήστη).

3.9.3 χρησιμοποιήστε το δείκτη ακτινοβολίας και χρησιμοποιήστε το δείκτη θέσης για να παρουσιάσετε θέση εργασίας της ακτίνας X.

3.9.4 διαρροή ≤ 1.0v το /h ακτίνας X (που χρησιμοποιεί έναν ελεγκτή δόσεων ακτινοβολίας που πιστοποιείται από έναν τρίτο).

3.10 λειτουργικό περιβάλλον εξοπλισμού:

3.10.1 απαίτηση δύναμης: AC220V/10A, 4000W

3.10.2 θερμοκρασία: 25℃±3 ℃.

3.10.3 πίεση συμπιεσμένου αέρα: 0,5 ~ 0.7mpa (5-7kgf/cm2), ροή: 15L/min.

3.10.4 σχετική υγρασία: ≤ 60% RH (καμία συμπύκνωση).

βάρος του 3.10.5 του εξοπλισμού: 3000KG.

Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
