1500W δομή πλαισίων μετάλλων σώματος συσκευών συγκόλλησης λέιζερ εύκολη στη λειτουργία

1
MOQ
Negotiation, email communication
τιμή
1500W δομή πλαισίων μετάλλων σώματος συσκευών συγκόλλησης λέιζερ εύκολη στη λειτουργία
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τάση: AC220±10%
Εξουσιοδότηση: 1 έτος
Βάρος: 2300kg
κατάλληλος: 99.50%
ταχύτητα: ≥12PPM/min
σταθερός: 97%
Υψηλό φως:

συσκευή συγκόλλησης λέιζερ

,

εξοπλισμός υπερηχητικής συγκόλλησης

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ZeCheng
Αριθμό μοντέλου: Zc-AA-97
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: 90 εργάσιμη ημέρα
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10 σύνολα το μήνα
Περιγραφή προϊόντων

1500W δομή πλαισίων μετάλλων σώματος συσκευών συγκόλλησης λέιζερ εύκολη στη λειτουργία

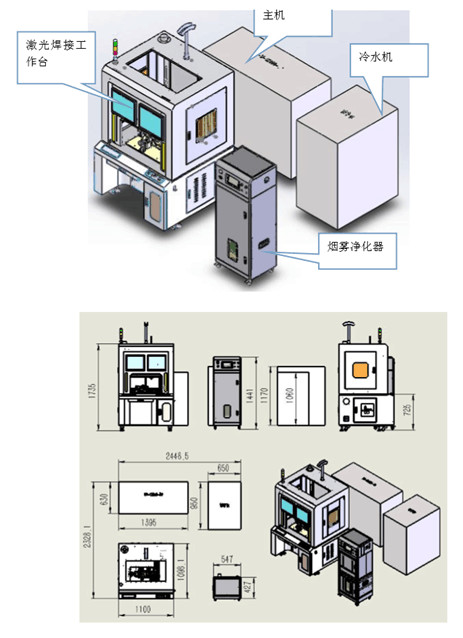

Σχέδιο εξοπλισμού συγκόλλησης



Για τη συγκόλληση των προϊόντων σας, έχουμε σχεδιάσει ένα σύνολο συστήματος συγκόλλησης λέιζερ, το οποίο αποτελείται κυρίως από τη μηχανή συγκόλλησης λέιζερ και τη συγκόλληση



Η σύνθεση του πάγκου εργασίας είναι η ακόλουθη:



1 δομή και διαμόρφωση



1.1 διαμόρφωση και παράμετροι της μηχανής συγκόλλησης λέιζερ:



Πρότυπο uw-s1500-TU



Η μέγιστη δύναμη λέιζερ είναι 1500W



Το λειτουργώντας μέσο λέιζερ ναρκώνεται με τη οπτική ίνα σπάνια γαίας



Το μήκος κύματος λέιζερ είναι 1080nm±5nm



Συνεχές φως πλάτους σφυγμού



Σταθερότητα ±1% δύναμης



Ποσότητα παραγωγής οπτικής ίνας 1 ολόκληρη δύναμη μηχανών καναλιών <5kw>



Να στοχεύσει το κόκκινο φως



Εισαγωγή δύναμης AC380V±10%/3P+PE



Κύριο μέγεθος μηχανών: 1395L*630W*1060H (χιλ.)



Μέθοδος ψύξης: υδρόψυξη



Τύπος QBH διεπαφών οπτικής ίνας



Διάμετρος 50um, 100um οπτικής ίνας προαιρετικό



Ποιοτική BPP 50um ίνα ακτίνων, <2mm>



10m μήκους οπτικής ίνας πρότυπα



1.2 πιό ψυχρές παράμετροι

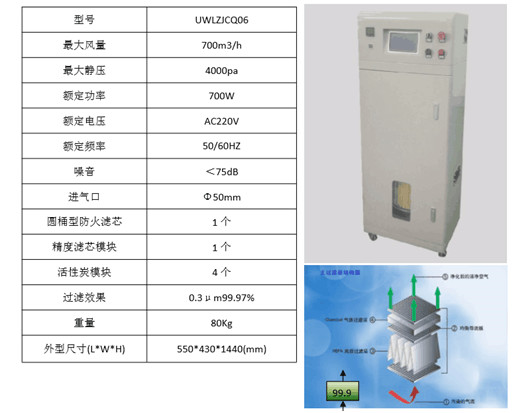

2.3 παράμετροι και διαμόρφωση του εξαγνιστή καπνού





Ο κενός σωλήνας έχει μια υψηλή απόδοση πυρκαγιάς, η εκτίμηση πυρκαγιάς μπορεί να φθάσει σε β-0. 



Δομή πλαισίων μετάλλων σώματος, υλικό πάχος πλαισίων 1,5, ασφαλής και ανθεκτικός Η δομή είναι σαφής, διαιρεσμένος σε: δωμάτιο φίλτρων, δωμάτιο καθαρισμού αέρα, και αίθουσα εξάτμισης. 



Ειδικό σχέδιο ανεμοτροχών μετάλλων στροβίλου κραμάτων, αντίσταση κούρασης, σταθερή λειτουργία, χαμηλού θορύβου, υψηλός όγκος αέρα, μεγάλη δύναμη αναρρόφησης, υψηλή αποδοτικότητα καπνίσματος. 



Το στρώμα φίλτρων στο στοιχείο φίλτρων έχει ένα υψηλό αλεξίπυρο χαρακτηριστικό, που μπορεί αμέσως να φθάσει στην αλεξίπυρη απαίτηση ℃ (200-300), και ο αλεξίπυρος βαθμός μπορεί να φθάσει σε β-0. Διήθηση υψηλής ακρίβειας μέχρι 0,3 μικρά. 



Με την ενσωματωμένη ενεργοποιημένη ενότητα άνθρακα, το πολυβάθμιο σχέδιο διήθησης εξασφαλίζει τη λεπτομερή διήθηση των επιβλαβών ουσιών στον καπνό για να προστατεύσει το περιβάλλον και τις ανθρώπινες υγείες. 



Εγκαταστήστε το stepless κυβερνήτη, ο όγκος αέρα μπορεί να ρυθμιστεί κατά βούληση. 



Με τη λειτουργία συγχρονισμού, μπορεί να θέσει την έναρξη και να σταματήσει το χρόνο. 



Με τη λειτουργία της επαγωγής θερμοκρασίας, η αξία θερμοκρασίας ορίου μπορεί να τεθεί. Όταν η θερμοκρασία ορίου επιτυγχάνεται, η λειτουργία συναγερμών θα αρχίσει, ο ανεμιστήρας θα σταματήσει, και τη βαλβίδα σωληνοειδών θα ανοίξουν για να αρχίσει τη λειτουργία εξάλειψης αζώτου. 



Με την πίεση ανατροφοδοτήστε τη λειτουργία, μπορεί να θέσει την αξία πίεσης ορίου, όταν φθάνει η εσωτερική πίεση στην πίεση ορίου, αρχίζει τη λειτουργία συναγερμών.



2.4 ενισχυτική δομή του πίνακα συγκόλλησης (το σχέδιο επίδρασης είναι για την αναφορά μόνο, παρακαλώ αναφερθείτε στο πραγματικό σχέδιο για τις λεπτομέρειες):

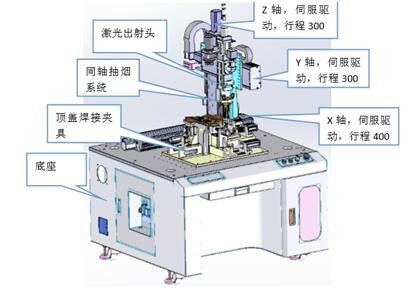

Παρουσιάστε την κατασκευή (με την κουκούλα)

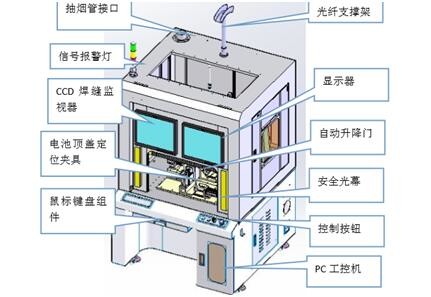

Παρουσιάστε την εσωτερική δομή (αφαιρέστε την κουκούλα)



2.5 ενώνοντας στενά δομή προσαρτημάτων



1) προδιαγραφές προϊόντων

Ο αύξων αριθμός Το πρότυπο μπαταριών Ύψος πλάτους πάχους * * (χιλ.)
1 46173 46173132

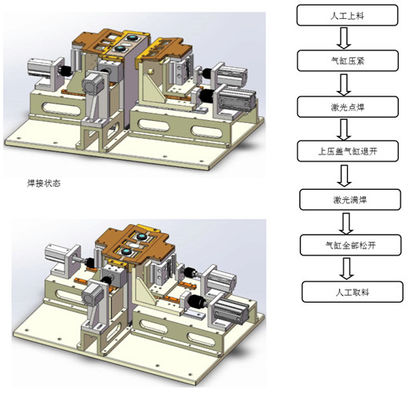

2) jig συγκόλλησης κάλυψης μπαταριών



Θέση φόρτωσης



2,6 σημαντικά μέρη του πίνακα συγκόλλησης



2.7 σημαντικά συστατικά εμπορικά σήματα



Σύστημα ελέγχου



1. Ο πάγκος εργασίας συγκόλλησης ελέγχεται από το βιομηχανικό PC 2. Η διαδρομή συγκόλλησης προγραμματίζεται με να διδάξει τη μέθοδο, και η διαδικασία συγκόλλησης είναι αυτοματοποιημένη. Η διαδικασία συγκόλλησης μπορεί να τροποποιηθεί, και η λειτουργία μπορεί να καθοριστεί



Τροποποιήστε την άδεια, μπορεί να τεθεί μέσω του αυτόματου ελέγχου διεπαφών λειτουργίας Η διαδρομή συγκόλλησης εισάγεται από τη διδασκαλία, και η διαδικασία συγκόλλησης είναι αυτοματοποιημένη.



Η κύρια διαμόρφωση είναι η ακόλουθη: 1) οι μονάδες μεταφράσεων άξονα Χ: η κίνηση σερβο μηχανών, 400 χιλ., επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης +/- 0,03, υπόκειται στο πραγματικό σχέδιο 2) Μονάδες μεταφράσεων Υ: η κίνηση σερβο μηχανών, 300 χιλ., επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης +/- 0,03, υπόκειται στο πραγματικό σχέδιο 3) Μονάδες μεταφράσεων άξονα Ζ: η κίνηση σερβο μηχανών, 300 χιλ., επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης +/- 0,03, υπόκειται στο πραγματικό σχέδιο που 3 πάγκος εργασίας υιοθετούν το ακέραιο σχέδιο, πίσω πόρτα ελέγχου διανομής για να διευκολύνουν τη ρύθμιση και τη συντήρηση Πρότυπα με το όργανο ελέγχου, ΕΠΙ, όργανο ελέγχου



ΙΙΙ. υπολογισμός αποδοτικότητας



Αποδοτικότητα συγκόλλησης: f=W/E



Φ: αριθμός σημείων λέιζερ που παράγονται ανά δευτερόλεπτο από τη μηχανή συγκόλλησης λέιζερ



W: μέση δύναμη παραγωγής της μηχανής συγκόλλησης λέιζερ



Ε: monopulse η συγκόλληση απαιτεί την ενέργεια



Φ: Φ = W/E



Το Φ είναι αυτό που καλούμε κανονικά συχνότητα, το καλέστε Hz.



Τοπ αποδοτικότητα συγκόλλησης μπαταριών: μήκος συγκόλλησης: (46+173) x2=438mm (το ποσοστό συγκόλλησης είναι 50mm/s, και το σχέδιο αξιολογείται σύμφωνα με την μπαταρία 46173) χειρωνακτικός χρόνος απαλλαγής μπαταριών υπολογίζεται σύμφωνα με 8s, η δράση 2s, μετακίνηση 2s κυλίνδρων άξονων μια μπαταρία που ενώνει στενά τις τελικές ανάγκες



9 + 3 + 2 + 8 + 2 + 2 = 26 s



Αποδοτικότητα συγκόλλησης: 60/26=2.3PPM



IV. κόστος λειτουργίας



1) το στοιχείο φίλτρων αντικαθίσταται μια φορά το μήνα, ένα τη φορά. Ένα ψυγείο χρειάζεται ένα στοιχείο φίλτρων στο σύνολο



2) ο ενώνοντας στενά κοινός φακός προστασίας, η απώλεια εξαρτάται από τη χρήση



3) εισαγωγή δύναμης που απαιτείται από τον εξοπλισμό και το κόστος των χειριστών

Υποχρέωση συνεργασίας

1. Νέα υπόσχεση εξοπλισμού

Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.

2. Υποχρέωση εμπιστευτικότητας

Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.

3. Υποχρέωση υπηρεσιών μεταπωλήσεων

(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή

(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh

(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
