Αυτόματος εξοπλισμός συγκόλλησης λιμένων εγχύσεων μηχανών συγκόλλησης λέιζερ 2300KG

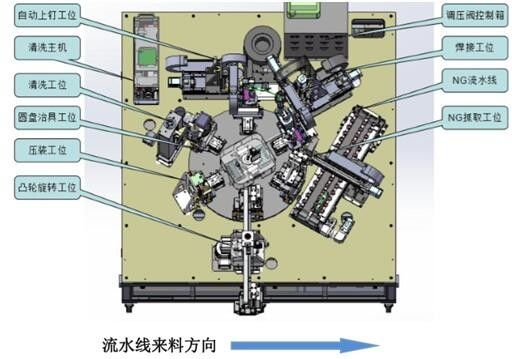

Ι. σχεδιάγραμμα εξοπλισμού:
1.1 εισαγωγή στις λειτουργίες και τις αρχές συσκευών:
Η σφραγίζοντας μηχανή συγκόλλησης καρφιών αποτελείται κυρίως από να ταΐσει και να απαλλάξει το μηχανισμό, μηχανισμός σωρών βαθμολόγησης μπαταριών δύναμης, καθαρίζοντας μηχανισμός λέιζερ καθρεφτών δόνησης, ανώτερος σφραγίζοντας μηχανισμός καρφιών, σφραγίζοντας μηχανισμός συγκόλλησης, μηχανισμός αποβολών ελαττωματικών προϊόντων, κάλυψη μηχανών πλαισίων, λέιζερ 600W (συγκόλληση), μηχανή λέιζερ 50W (καθαρισμός), πιό ψυχρό, ηλεκτρικό γραφείο ελέγχου, εξαγνιστής καπνού και ούτω καθεξής.
Έχει τις ακόλουθες λειτουργίες: αυτόματη φόρτωση και εκφόρτωση, αυτόματος καθαρισμός, αυτόματη φόρτωση της σφράγισης των καρφιών, αυτόματη συγκόλληση, αυτόματη αποθήκευση των αναρμόδιων προϊόντων, αφαίρεση καπνού και άλλες λειτουργίες.
Σημείωση 1: το σύστημα ψυγείων και συγκόλλησης μπορεί να τοποθετηθεί χωριστά και να εγκατασταθεί στη συγκεκριμένη θέση που διευκρινίζεται από τον πελάτη.
2: το εισερχόμενο υλικό μπαταριών είναι ενιαία γυμνή μπαταρία.
3. Το μέγεθος σχεδίου υπόκειται στις πραγματικές συνθήκες.

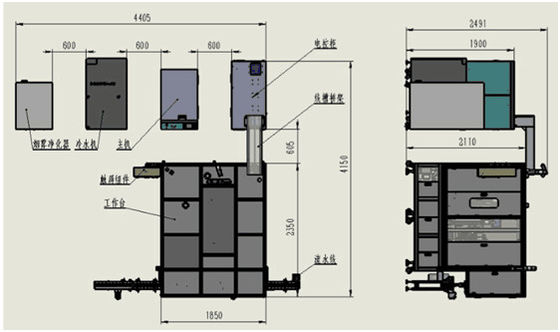

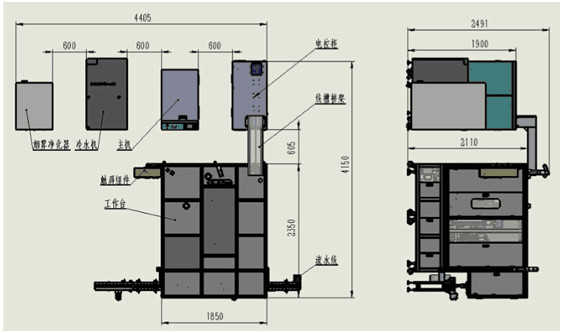

Εξωτερική διάσταση του εξοπλισμού (L*W*H/mm): ≤4500*4200*2500mm (η τελική διάσταση υπόκειται στο σχέδιο σχεδίου, η κορυφή του ύψους φάρων είναι 2500mm από το έδαφος) ανεξάρτητο ηλεκτρικό μέγεθος γραφείων ελέγχου: συνολικό βάρος 1200/600/1900mm του εξοπλισμού: 2500KG.
1.4 τεχνικά χαρακτηριστικά γνωρίσματα:
1. Αυτόματη λειτουργία σίτισης Αυτόματος καθαρισμός λέιζερ (καμία κρυστάλλωση ή άλλο στερεό ξένο θέμα και καμία ηλεκτρόλυση μεγάλου ποσού)
2. Αυτόματη λειτουργία συνελεύσεων σίτισης καρφιών σφράγισης CCD (τα εισερχόμενα λαστιχένια καρφιά δεν μπορούν να έχουν επιπτώσεις στην επίδραση συνελεύσεων των καρφιών μετά από τη συνέλευση)
3. Αυτόματη συγκόλληση CCD που βρίσκει και αυτόματη λειτουργία συγκόλλησης λέιζερ καρφιών σφράγισης (η ενιαία πλευρά του ταιριάσματος του χάσματος μεταξύ του υγρών λιμένα εγχύσεων και του καρφιού είναι 0.070.1mm)
4. Αυτόματη αποβολή των ελαττωματικών προϊόντων
5. Εξοπλισμένος με τη λειτουργία ανίχνευσης γραμμωτών κωδίκων και τη λειτουργία αποθήκευσης των δεσμευτικών παραμέτρων συγκόλλησης στο γραμμωτό κώδικα μπαταριών.
1.5 εισαγωγή των λειτουργιών σταθμών
1.5.1 φόρτωση μπαταριών και ανίχνευση κώδικα
Η μπαταρία της ανωτέρω διαδικασίας διαβιβάζεται στη θέση σίτισης του εξοπλισμού συγκόλλησης μέσω της εισερχόμενης υλικής μεταβιβάζοντας γραμμής. Ο χειριστής τοποθετεί την μπαταρία από τον εξολκέα στο worktable προσάρτημα.
Ανιχνεύστε την μπαταρία, ανιχνεύστε τον κώδικα NG, η μπαταρία δεν είναι ενωμένη στενά στην περιοχή NG.
1.5.2 προσδιορισμός θέσης του σωρού μπαταριών
Η περιστροφική πλάκα περιστρέφεται την μπαταρία στον πιέζοντας σταθμό σωρών, και ο κύλινδρος ανύψωσης ωθεί την μπαταρία στο πιέζοντας επίπεδο βάσεων σωρών, έτσι ώστε η επιφάνεια συγκόλλησης καρφιών σφράγισης είναι παράλληλη στον καθαρίζοντας σταθμό λέιζερ.
1.5.3 καθαρισμός λέιζερ
Το λέιζερ καθάρισε το στρώμα οξειδίων γύρω από την τρύπα εγχύσεων για να βελτιώσει την αποδοτικότητα συγκόλλησης.
1.5.4 εγκαταστήστε τα σφραγίζοντας καρφιά
Αφότου εισάγει η μπαταρία το σταθμό ΚΑΡΦΙΤΣΩΝ, ο οπτικός τοποθετώντας μηχανισμός CCD συλλαμβάνει τη θέση του σφραγίζοντας καρφιού, και ο τρισδιάστατος αυτόματος μηχανισμός ΚΑΡΦΙΤΣΏΝ απελευθέρωσης απελευθερώνει το σφραγίζοντας καρφί.
1.5.5 ανιχνεύστε την αυτόματη συγκόλληση πριν από τη συγκόλληση
Ο ανώτερος τοπ μηχανισμός συμπιέζει το προϊόν για να εξασφαλίσει το επίπεδο στοιχείων συγκόλλησης, και το οπτικό σύστημα σύλληψης συλλαμβάνει τη θέση καρφιών σφράγισης. Η συγκόλληση σημείων πραγματοποιείται πρώτα, και έπειτα η συγκόλληση ολοκληρώνεται.
1.5.6 αρπαγή NG
Φτωχός κώδικας σκουπισμάτων, καρφί-φτωχή τοποθετημένη αρπαγή ταινία τραβήγματος κρύπτης NG.
1.5.7 ενιαία αυτόματη απαλοιφή μπαταριών
Ο μηχανισμός φόρτισης παίρνει την μπαταρία από τον πάγκο εργασίας, την τοποθετεί στην εισερχόμενη υλική μεταβιβάζοντας γραμμή, και την διαβιβάζει στο χαμηλότερο σταθμό μέσω της ζώνης μεταφορέων.
1.6 ανεξάρτητο ηλεκτρικό κιβώτιο
A) λειτουργεί: χρησιμοποιημένος για την εγκατάσταση, την καλωδίωση και τον έλεγχο του εξοπλισμού.
B) διαμόρφωση: 1 σύνολο ανεξάρτητου ηλεκτρικού κιβωτίου.
C) απαιτήσεις: το μέγεθος του ηλεκτρικού κιβωτίου προτείνεται όπως (L×W×H/mm): το σύνολο 1200×600×1900/, με την υποστήριξη των ποδιών, τοποθέτησε σε 600mm μακρυά από το κύριο σώμα του εξοπλισμού
Η απόσταση.
D) σύνδεση αυλακιού καλωδίωσης μεταξύ του ηλεκτρικού κιβωτίου και του κύριου σώματος του εξοπλισμού.
1.7 επιλογή εμπορικών σημάτων των κύριων συστατικών:
Ο αύξων αριθμός | Το όνομα | εμπορικό σήμα | σημείωση |
1 | οδηγός | Το silver/THK | |
2 | Βιομηχανικό PC | IEI | |
3 | κύλινδρος | SMC //, χρόνια πάθηση το (CKD) νεφρών | |
4 | Ο αισθητήρας | Panasonic, omron, keanshi | |
5 | PLC | Keanshi Omron | |
6 | Σερβο μηχανή | Yaskawa, panasonic | |
7 | CCD | BaoMeng | |
8 | Οθόνη αφής | Οικογένειες βημάτων, | |
9 | Πυροβόλο όπλο κώδικα σκουπισμάτων | keyence |
4.1 χρώμα εμφάνισης του εξοπλισμού: το ομοιόμορφο χρώμα είναι θερμό γκρίζο, και ο τυποποιημένος αριθμός χρώματος είναι Pantone θερμό γκρίζο 1C, το οποίο θα συγκριθεί τον τυποποιημένο πίνακα χρώματος που παρέχεται με από τον αγοραστή και που αγοράζεται από τον αγοραστή
Κόμμα μια γραπτή έγκριση (η χρήση της εμφάνισης ανοξείδωτου απαιτεί το συγκεκριμένο εξοπλισμό)
4.2 η εμφάνιση της συσκευής και του παραθύρου της οθόνης αφής δεν θα έχει το όνομα και το λογότυπο του πωλητή
4.3 μετρώντας σε 1M μακρυά από το λειτουργούν κομμάτι ή τον εξωτερικό τοίχο του εξοπλισμού, ο θόρυβος του εξοπλισμού ≤ 75db
4.4 ο εξοπλισμός συμμορφώνεται με τις ασφάλειες προτύπου του σχετικού μηχανικού και ηλεκτρικού εξοπλισμού του κράτους και όλες τις ασφάλειες προτύπου και τις απαιτήσεις που απαιτούνται από τον κώδικα ασφάλειας του αγοραστή. Όπως η ζώνη, δόντια
Η μετακίνηση της ρόδας και άλλα επικίνδυνα μέρη πρέπει να έχουν τα μέτρα προστασίας ασφάλειας και τα τυποποιημένα προειδοποιητικά σημάδια ασφάλειας, το σχεδιάγραμμα των ηλεκτρικών συσκευών πρέπει να είναι λογική και ασφαλής, υψηλή και χαμηλή τάση και ισχυρά και αδύνατα καλώδια
UnitedWinnersLaserCo. Co. αυτοματοποίησης Shenzhen ze cheng, ΕΠΕ.
Αρχείο - όνομα: τεχνική προδιαγραφή του αριθμού αρχείου εξοπλισμού συγκόλλησης λέιζερ καρφιών σφράγισης: Z1XY- **** - 2017 **** - αριθμός έκδοσης 0*: V1.0
Έξι χωριστές γραμμές
4.5 ένα δαχτυλίδι στάσεων πρέπει να τεθεί ως στόχος έξω από την αλλαγή στάσεων έκτακτης ανάγκης να αποτρέψει τη ζημία στο προσωπικό ή τους εξοπλισμούς που προκαλείται από την τυχαία σύγκρουση
4.6 εάν το άνοιγμα ή το κλείσιμο του κινούμενου μέρους του εξοπλισμού απαιτεί τη χειρωνακτική συντήρηση, ένας έλεγχος προσπέλασης πρέπει να τεθεί
4.7 το ηλεκτρικές κιβώτιο και η σωλήνωση θα προστατευθούν από τη διάβρωση. Η συσκευή κενών φίλτρων θα εγκατασταθεί στον κενό κολπίσκο για να αποτρέψει το διαβρωτικό υγρό από την είσοδο του κενού συστήματος
4.8 το σχέδιο όλων των μερών θα προσαρμοστεί στην ανθρώπου-μηχανής αρχή λειτουργίας, με την τακτοποιημένη και γενναιόδωρη εμφάνιση. Το κείμενο και το χρώμα ονομάζουν το «κενό σωλήνα» - άχρωμος διαφανής, «πίεση»
«- μπλε μέσα και ο Μαύρος έξω,» υψηλός σωλήνας «- κόκκινο για τα μέρη εξοπλισμού, διεπαφή σωλήνων
4.9 το PLC ή η ΕΠΙ που εξοπλίζεται με τον εξοπλισμό έχει την ενότητα επικοινωνίας με την εξωτερική οθόνη αφής συστημάτων και χρώματος. Η διεπαφή επικοινωνίας πρέπει να εξοπλιστεί με το λιμένα Ethernet
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
