Συσκευή συγκόλλησης λέιζερ PLC Omron για τη στήλη Πολωνού κυττάρων μπαταριών νικελίου ψευδάργυρου

1
MOQ
Negotiation, email communication
τιμή
Συσκευή συγκόλλησης λέιζερ PLC Omron για τη στήλη Πολωνού κυττάρων μπαταριών νικελίου ψευδάργυρου
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
σταθερός: 97%
Ταχύτητα: ≥12PPM/min
κατάλληλος: 99.50%
Βάρος: Κλ
Εξουσιοδότηση: 1 έτος
Τάση: AC220±10%
Επισημαίνω:

omron συσκευή συγκόλλησης λέιζερ PLC

,

panasonic συσκευή συγκόλλησης λέιζερ PLC

,

AC220 συσκευή συγκόλλησης στηλών κυττάρων μπαταριών

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ZeCheng
Αριθμό μοντέλου: ZCDC13A-00
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: 80-120Working ημέρα
Όροι πληρωμής: L/C, T/T
Περιγραφή προϊόντων

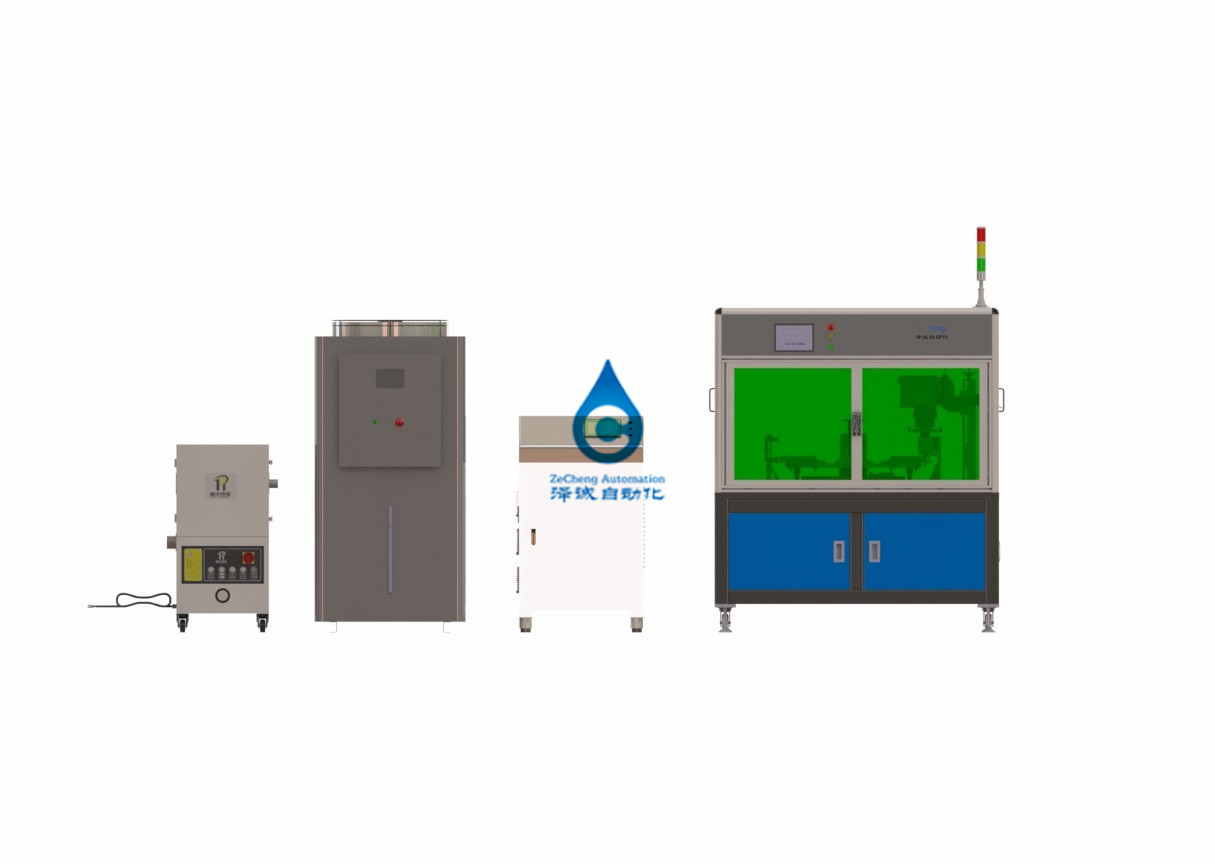

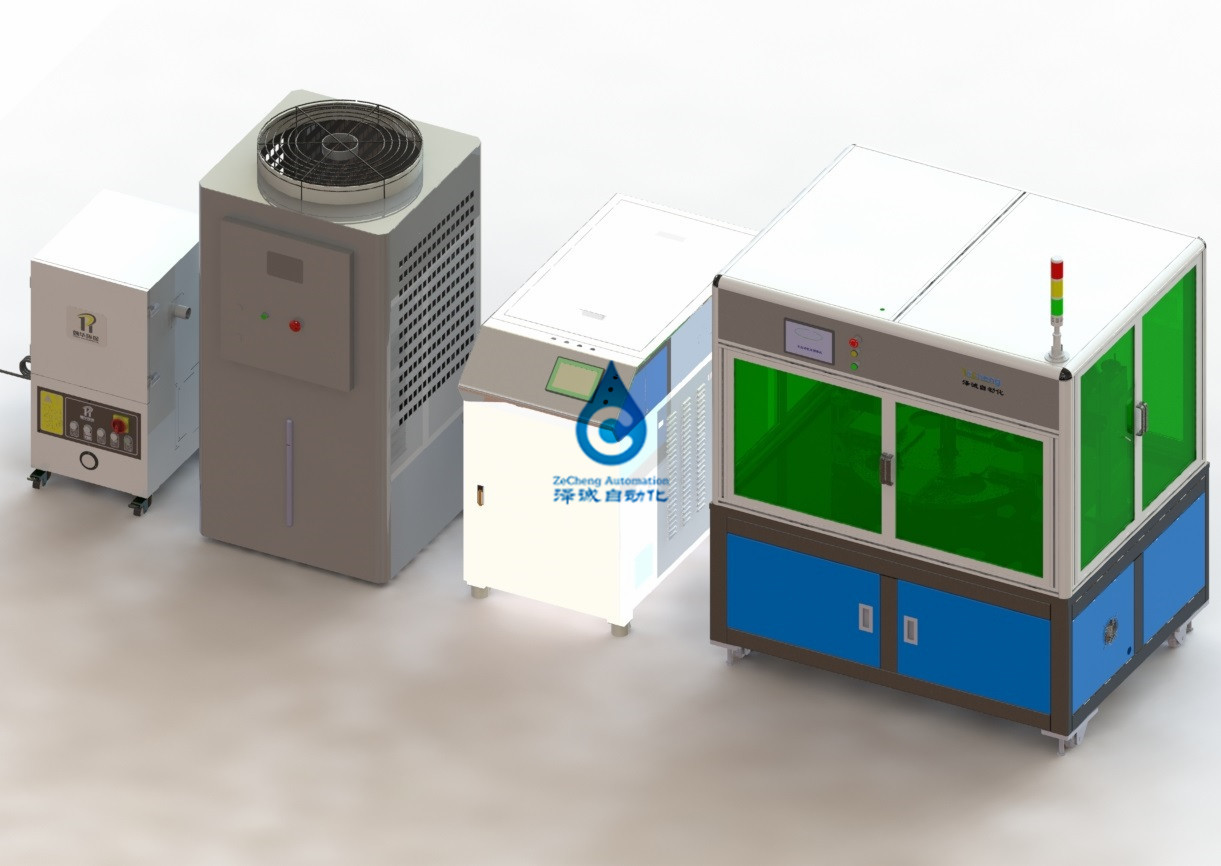

Ηλεκτρική μηχανή συγκόλλησης λέιζερ στηλών πόλων πυρήνων μηχανών συγκόλλησης λέιζερ

Τεχνικός αριθμός σχεδίου:

Σε:







Ηλεκτρική μηχανή συγκόλλησης λέιζερ στηλών πόλων πυρήνων

ZCDC13A-00




1, εισαγωγή εξοπλισμού

Ο εξοπλισμός χρησιμοποιείται κυρίως για τη zinc-nickel συγκόλληση λέιζερ στηλών πόλων κυττάρων μπαταριών, αντίστοιχα, για να επιτύχει τη στερέωση προσδιορισμού θέσης πυρήνων, τη συγκόλληση λέιζερ πόλος-κυττάρων πυρήνων, το πολικό αυτί πυρήνων διαμορφώνοντας, τη δοκιμή βραχυκυκλώματος πυρήνων και άλλες διαδικασίες.

2, εξοπλισμός μπορούν να προσαρμοστούν στα εισερχόμενες υλικά και τις προδιαγραφές προϊόντων

2.1. Να προσαρμοστεί στις προδιαγραφές μπαταριών

Μονοκύτταρο αρνητικό τσιπ πόλων μπαταριών του 2.1.1.100 AH 21 κομμάτια, θετικός πόλος 20 κομμάτια, συνολικά μονολιθικό πλάτος 68mm, ύψος 100mm πόλων κυττάρων 2

Στοιχείο Σειρά (χιλ.)
Πάχος (Χ) 75
Πλάτος (W) 176.5
Μήκος (Λ) 121




Προϊόν δοκιμής αποδοχής: τετραγωνική μπαταρία 100AH νικελίου ψευδάργυρου

Στοιχείο Σειρά (χιλ.)
Πάχος (Τ) 75
Πλάτος (W) 176.5
Μήκος (Λ) 121




2.1.2. Διάγραμμα μεγέθους πιάτων



Το θετικό πιάτο λογαριάζει το κομμάτι καθόδων του αριθμού

2.2, επίδραση ένωσης



3 τεχνικές παράμετροι εξοπλισμού
3.1, συνολική δύναμη: ≤15KW
3.2, παροχή ηλεκτρικού ρεύματος: AC380 V±10% 50HZ, τριφασικό σύστημα πέντε-καλωδίων
3.3, συμπιεσμένος αέρας: pressure≥ 0,5 MPA, flow≥12m ³ /h
3.4, κενή πηγή: ≤-90KPa (που παρέχονται από το κόμμα Α), suction≥18m ³ /h
3.5, βάρος του εξοπλισμού: ≤1.5 τόνοι. Απαιτήσεις επίγειων φορτίων: 650kg/㎡

3.6, άζωτο: pressure≥0.5 MPA, <0.2m ³ /h,

3.7. Διαστάσεις: (μήκος) 4620* (πλάτος) 1500* (ύψος) 2000 (για την αναφορά μόνο, κυρίως σε είδος)
3.8, αποδοτικότητα ≥ 5PPM εξοπλισμού (λειτουργούσα αποδοτικότητα εξοπλισμού, αποκλείοντας άλλους παράγοντες, ποσοστό ≥ 99%, παραγωγή ≥ 98% επιβίωσης εξοπλισμού προϊόντων

3.9 δύναμη λέιζερ: 4000W πολλαπλού τρόπου
4. Εισαγωγή λειτουργίας

4.1. Συγκόλληση λέιζερ αυτιών Πολωνού που διαμορφώνει τα mechanis

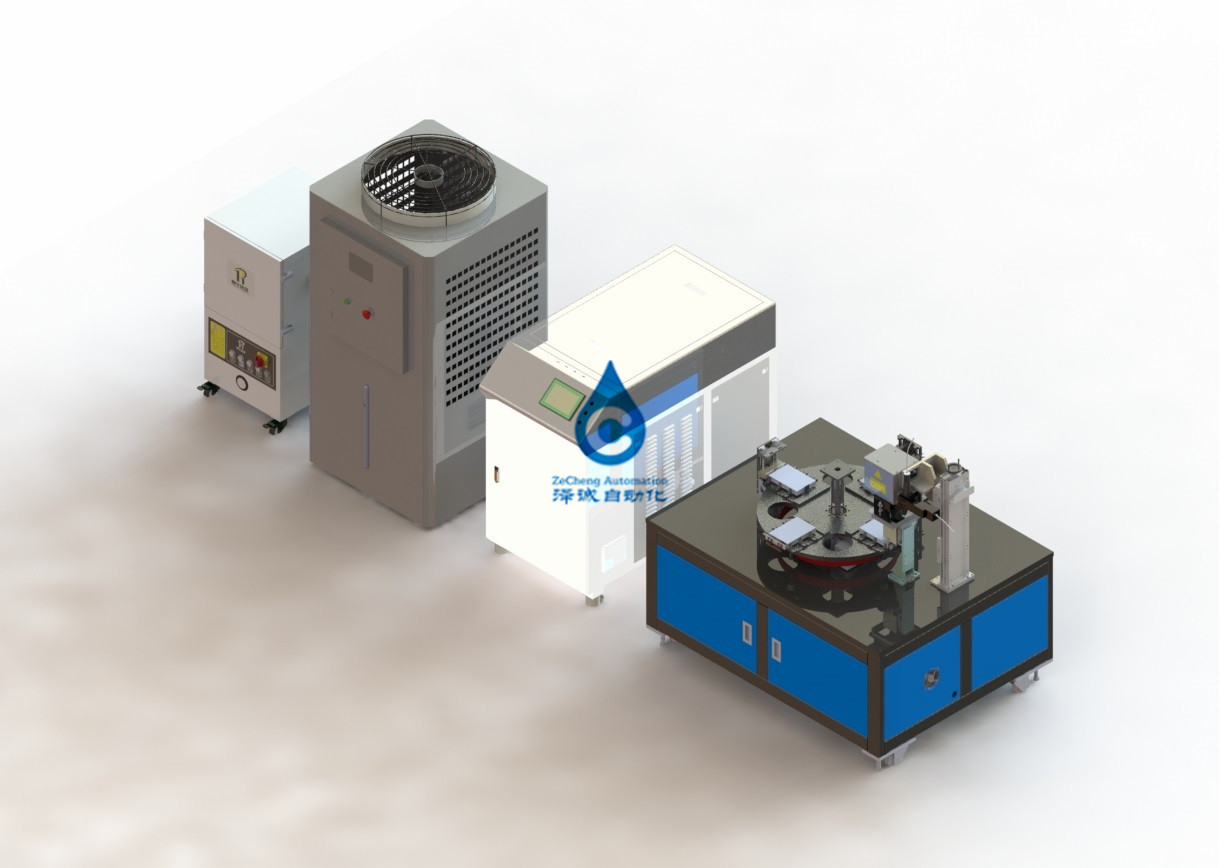

σχέδιο περιστροφικών πλακών 4 σταθμών, 1 φόρτωση σταθμών, προσδιορισμός θέσης, που στερεώνει, πιέζοντας κενό συγκόλλησης λέιζερ 2 σταθμών, συγκόλληση 3 σταθμών που διαμορφώνει, δοκιμή βραχυκυκλώματος 4 σταθμών.





4.2 προσδιορισμός θέσης του υλικού στο κύτταρο

Η πνευματική δομή κυλίνδρων και άνοιξη υιοθετείται για να σφίγξει το προσάρτημα, να χαλαρώσει τον προσδιορισμό θέσης και να βελτιώσει την ακρίβεια λειτουργίας κάθε σταθμού στην περιστροφική πλάκα.

4.3 πολική συγκόλληση λέιζερ αυτιών

4.3.1 λέιζερ που ενώνει στενά τη συμπαγή συνέλευση: Όταν ο ηλεκτρικός πυρήνας μεταφέρεται στο σταθμό συγκόλλησης λέιζερ στον περιστροφικό πίνακα, πιέστε τον κύλινδρο συμπίεσης και πιέστε το ηλεκτρικό αυτί πόλων πυρήνων στη στήλη πόλων για να εξασφαλίσετε ότι το αυτί πόλων δεν είναι χαλαρό κατά τη διάρκεια της συγκόλλησης λέιζερ.

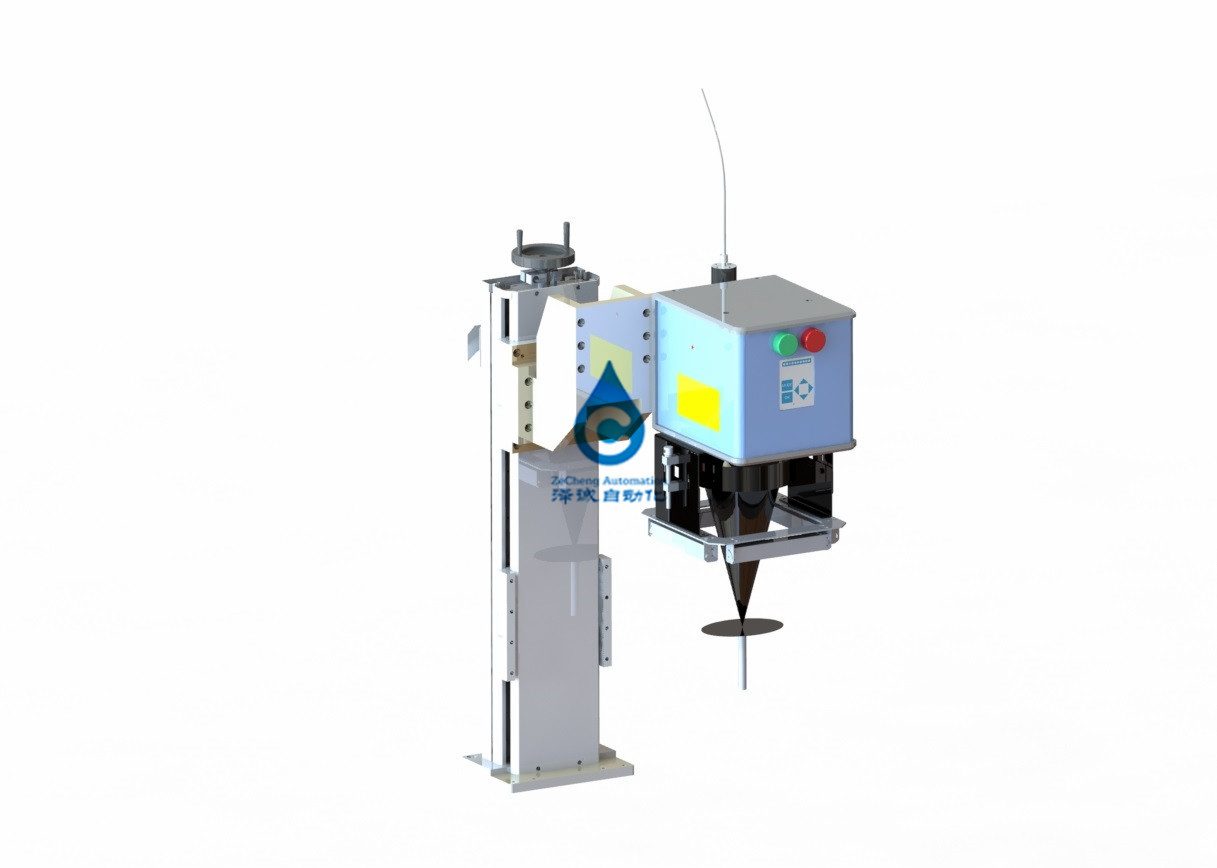

4.3.2 τμήματα συγκόλλησης λέιζερ:

Οικοδεσπότης λέιζερ: Ο οικοδεσπότης λέιζερ αποτελείται από το λέιζερ, μηχανή υδρόψυξης, κεφάλι συγκόλλησης

Λέιζερ: Το λέιζερ υιοθετεί το εσωτερικό λέιζερ ινών Chuangxin συνεχές. Δείτε τον ακόλουθο πίνακα για τις κύριες τεχνικές παραμέτρους



Δοχείο ψύξης νερού: υιοθετήστε πιό δροσερή μονάδα νερού υψηλής ακρίβειας τη διπλή θερμή

Δείτε τον ακόλουθο πίνακα για τις κύριες τεχνικές παραμέτρους

Παράμετροι του στοιχείου Χαρακτηριστικές τιμές
Ικανότητα κατάψυξης 5KW
Ο όγκος δεξαμενών 100L
Ψυκτική ουσία R22
Σειρά ελέγχου θερμοκρασίας Λέιζερ 22±1℃, οπτικό 27±1℃
Λειτουργία συναγερμών Στάθμη ύδατος, χαμηλή θερμοκρασία, υψηλής θερμοκρασίας, υπερφόρτωση, κ.λπ.
Εκτιμημένη δύναμη

AC380V±10%, 50Hz, 3P+N+PE

Εκτιμημένη δύναμη: 3Kw, εκτιμημένο ρεύμα: 10A

Περιβαλλοντικές απαιτήσεις Θερμοκρασία 5-45℃, υγρασία 10-90%




4.3.3 κενό σύστημα:

Σύστημα καθαρισμού καπνών

Προκειμένου έγκαιρος και απορροφήστε αποτελεσματικά τον καπνό συγκόλλησης, κρατήστε τη συγκόλληση διαστημικό σε καθαρό, και αποτρέψτε τον καπνό από την επιρροή της ποιότητας συγκόλλησης, ο εξοπλισμός είναι εξοπλισμένος με έναν εξαγνιστή καπνού.

Ο εξαγνιστής καπνού και σκόνης αποτελείται κυρίως από το καπνίζοντας στόμα, που μεταβιβάζει το σωλήνα, τον ανεμιστήρα ροδών, την οθόνη φίλτρων και το καθαρισμένο βαμβάκι.

Οι κύριες τεχνικές παράμετροι του εξαγνιστή καπνού και σκόνης παρουσιάζονται στον πίνακα κατωτέρω

Παράμετροι του στοιχείου Χαρακτηριστικές τιμές
Μέγιστος όγκος αέρα 318m ³ /h
Η μεγαλύτερη πίεση αέρα 290mbar
Ο θόρυβος ≤50db
Το υλικό φίλτρων PTFE
Περιοχή φίλτρων 9㎡
Ακρίβεια διήθησης 0.3-1um
Αποδοτικότητα διήθησης 99%
Η διάμετρος κολπίσκων αέρα Εξωτερικό diamete Ø50mm
Καθαρίζοντας τρόπος αιθάλης Αυτόματες καθάρισμα σκόνης + συλλογή σκόνης συρταριών
Ικανότητα κιβωτίων σκόνης 20L
Βαθμός προστασίας IP55
Βάρος 180Kg
Μέγεθος 650W×650D×1419H (χιλ.)

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος



AC380V, δύναμη 4KW 50Hz.Rated

Εκτιμημένο τρέχον 10A, καλωδίωση 3P+N+PE

Περιβαλλοντικές απαιτήσεις 5-45 θερμοκρασία ℃ 10-90% υγρασία




(5) πολική αναδημιουργία αυτιών




(7) η τάση δοκιμής
Ο κύλινδρος οδηγεί το διαμορφώνοντας φραγμό για να διαμορφώσει τη θέση μετά από τη συγκόλληση λέιζερ, και η διαμορφώνοντας πίεση είναι διευθετήσιμη.

Το κύτταρο πιέζεται και καθορίζεται, και το αυτί ηλεκτροδίων του κυττάρου εξετάζεται για την τάση. Η οθόνη επίδειξης ελέγχεται για να διακρίνει μεταξύ της κατάλληλης και αναρμόδιας τάσης του κυττάρου. Μετά από αυτόν, η μπαταρία συλλέγεται και χωρίζεται με το χέρι.

(7) σύστημα περιστροφικών πλακών

Αυτό το συστατικό οδηγείται από μια περιστροφική πλάκα και αποτελείται από έναν μηχανισμό ανύψωσης. Στο κράτος ανύψωσης, ο περιστροφικός πίνακας περιστρέφεται για να εξασφαλίσει την περιστροφή του προσαρτήματος και το κύτταρο σε κάθε σταθμό είναι ομαλό, και δεν υπάρχει καμία σύγκρουση με άλλα συστατικά. Στροφή στον επόμενο σταθμό όταν μειώνεται η περιστροφική πλάκα, κάθε σταθμός για να λειτουργήσει.

(8) κατάλογος διαμόρφωσης εξοπλισμού

Αριθμός Όνομα Ποσότητα Μονάδα Σημείωση
1 Ράφι και κάλυψη 1 Σύνολο
2 Μηχανισμός σίτισης 1 Σύνολο
3 Περιστροφικός μηχανισμός 1 Σύνολο
4 Τοποθετώντας μηχανισμός κυττάρων 1 Σύνολο
5 Μηχανισμός συγκόλλησης 1 Σύνολο Ένα σύνολο λέιζερ 4000W Chuangxin
6 Κιγκλίδωμα ασφάλειας 1 Σύνολο
7 Εξεταστικό σύστημα μόνωσης 1 Σύνολο
8 Μηχανισμός διαμόρφωσης και αφαίρεσης σκόνης 1 Σύνολο
9 Ηλεκτρικό σύστημα ελέγχου 1 Σύνολο


5. Περιβάλλον χρήσης προϊόντων

5.1 συμπιεσμένος αέρας: 0.4-0.6mpa Κυκλοφορία: 15L/min

5.2 παροχή ηλεκτρικού ρεύματος: AC380V μονοφασικός Μικρή διακύμανση ±10% τάσης

5.3 σχετική υγρασία: 30-55%HR

5.4 καμία διαβρωτική αέριο, υγρό ή εκρηκτική ύλη δεν δηλητηριάζουν με αέρια στην περιοχή.

1. Τυχαίες συνδέσεις

Παρακαλώ αναφερθείτε στον ακόλουθο πίνακα για τις τυχαίες συνδέσεις (για κάθε σύνολο)

Όνομα Προδιαγραφή/προδιαγραφή ποσότητα
Έγγραφο Εγχειρίδιο λειτουργίας εξοπλισμού   1
Πιστοποιητικό της έγκρισης   1
Κάρτα εξουσιοδότησης   1
Κατάλογος συσκευασίας τριπλότυπο 3
Εργαλείο γραφείο εργαλείων   1
Εργαλεία συντήρησης Εσωτερικό hexagon γαλλικό κλειδί 1 σύνολο




2. Κύρια συστατικά εμπορικά σήματα

Όνομα προϊόντων Εμπορικό σήμα
Διακόπτης κουμπιών ώθησης Σνάιντερ
Ο διακόπτης Σνάιντερ
Επαφέας εναλλασσόμενου ρεύματος Σνάιντερ
Ηλεκτρονόμος omron
Παροχή ηλεκτρικού ρεύματος μετατροπής Κρόκη Ming
Ο αισθητήρας omron/panasonic
Σερβο μηχανή και κίνηση panasonic
Πνευματικά συστατικά SMC/AIRTEC
Ράγα οδηγών, ολισθαίνων ρυθμιστής, ράβδος βιδών HWIN
Ρουλεμάν NSK
PLC panasonic/omron
Οθόνη αφής Wilen, έλεγχος επίδειξης,


3. Κριτήρια αποδοχής

Η αποδοχή εξοπλισμού διαιρείται σε προ-αποδοχή και τελική αποδοχή.

1) Προ-αποδοχή: Η προ-αποδοχή θα πραγματοποιηθεί στην επιχείρηση κόμματος β, και το κόμμα Α θα στείλει το προσωπικό και το προσωπικό κομμάτων β για να επιβεβαιώσει τη σύνθεση εξοπλισμού, την εμφάνιση, τη λειτουργία και τις σχετικές παραμέτρους. Ο εξοπλισμός που ενώνει στενά 3 δείγματα συνεχώς, ο χρόνος κλεισίματος που προκαλείται από τους υλικούς λόγους δεν μετριέται. Κατά τη διάρκεια της λειτουργίας, η υψηλή παραγωγή, η λειτουργία και οι τεχνικές παράμετροι του εξοπλισμού ερευνήθηκαν.

2) Τελική αποδοχή: Η τελική αποδοχή θα διευθυνθεί από την επιχείρηση κόμματος Α. Ο εξοπλισμός θα μεταφερθεί στο εργαστήριο κόμματος Α, και θα ελεγχθεί και θα γίνει αποδεκτός μετά από την εγκατάσταση και τη διόρθωση. Ο εξοπλισμός που ενώνει στενά 10 δείγματα συνεχώς, ο χρόνος διακοπής που προκαλείται από το υλικό δεν μετριέται. Κατά τη διάρκεια της λειτουργίας, η υψηλή παραγωγή, η λειτουργία και οι τεχνικές παράμετροι του εξοπλισμού ερευνήθηκαν. Εάν υπάρχει οποιοδήποτε πρόβλημα με τον εξοπλισμό κατά τη διάρκεια της επιθεώρησης αποδοχής, το κόμμα Β, όπως απαιτείται από το κόμμα Α, θα μετασχηματίσει τον εξοπλισμό μέσα στον πιό σύντομο χρόνο.

3) Πρόσθετη εξήγηση: Μέσα σε έναν μήνα μετά από την ανάθεση του εξοπλισμού, εάν το κόμμα Α αποτύχει να πραγματοποιήσει τη δοκιμαστικές παραγωγή και την αποδοχή λόγω της ανεπαρκούς υλικής ή ενισχυτικής προετοιμασίας ή της αποτυχίας εγκαταστάσεων να καλυφθούν οι απαιτήσεις τεχνικών προδιαγραφών, ο εξοπλισμός θα κριθεί για να έχει περάσει την επιθεώρηση αποδοχής.

4. Σχέδιο κατάρτισης

Το κόμμα Β είναι αρμόδιο για να κανονίσει τους επαγγελματικούς μηχανικούς για να διευθυνθεί η επαγγελματική κατάρτιση για το προσωπικό χρήσης 1-3 και συντήρησης μετά από τη διόρθωση εξοπλισμού κομμάτων Α. Το περιεχόμενο κατάρτισης είναι τα ακόλουθα:

1) Καταλάβετε τις λειτουργικές ενότητες ολόκληρου του εξοπλισμού

2) Λειτουργικές διαδικασίες και προφυλάξεις για την κατάλληλη χρήση του εξοπλισμού

3) Παράδειγμα προγράμματος συσκευών και περιγραφή προγραμματισμού

4) Γνώση προστασίας συγκόλλησης

5) Αρχή και τεχνολογία συγκόλλησης

6) Οδηγίες συντήρησης εξοπλισμού

5. Πεδίο της εργασίας

Τα στοιχεία που δεν διευκρινίζονται στον πίνακα κρίνονται για να είναι πέρα από το πεδίο της κατασκευής και της εκτέλεσης από τον προμηθευτή.

Πρόγραμμα Προμηθευτής Αγοραστής Σημείωση
Σχέδιο και κατασκευή
Συσκευασία και μεταφορά
Χειρισμός και να ανοίξει
Στο εργοστάσιο η μεταφορά
Παροχή νερού, παροχή ηλεκτρικού ρεύματος και εφοδιασμός υγραερίου   Στην αντίστοιχη θέση του εξοπλισμού
Περιβαλλοντική εργασία ιδρύματος
Υλική προετοιμασία
Εγκατάσταση και διόρθωση
Μια δοκιμαστική λειτουργία


Σχέδιο ανάθεσης περιοχών

Το σχέδιο ανάθεσης περιοχών αναφέρεται στη διαδικασία της εγκατάστασης, της ανάθεσης και της κατάρτισης εξοπλισμού που ολοκληρώνονται από το μηχανικό εξοπλισμού στην περιοχή χρηστών.

Ένα πρόγραμμα Χρόνος
Κατευθύνετε να ανοίξει και τη μεταφορά του εξοπλισμού στην οριζόμενη θέση 2H
Ποιοτική επιθεώρηση εξοπλισμού και νερό και προετοιμασία ηλεκτρικής ενέργειας 2H
Εισερχόμενη υλική διόρθωση προετοιμασιών και διαδικασίας 4H
Δοκιμαστικές παραγωγή δειγμάτων και βελτιστοποίηση διαδικασίας 8H
Μικρή παραγωγή batch 8H
Κατάρτιση λειτουργίας και διαδικασίας 4H
Οδηγία υπολογιστών 4H
Επανεκπαίδευση λειτουργίας και διαδικασίας 4H
Καθημερινή συντήρηση και συντήρηση του εξοπλισμού 4H
