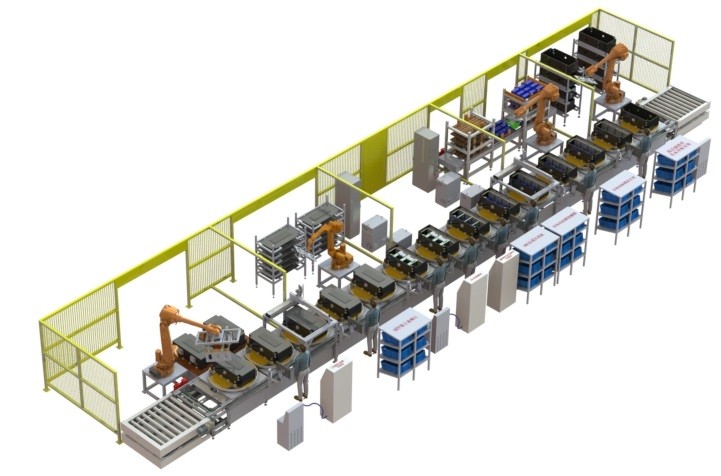

PLC αυτόματη εκκινητών γραμμή παραγωγής μπαταριών αυτοκινήτων λίθιου 10PPM ηλεκτρική
Αυτόματη εκκινητών λίθιου μπαταριών γραμμή παραγωγής μπαταριών αυτοκινήτων γραμμών παραγωγής ηλεκτρική
Αυτόματη μπαταρία εκκινητών, μπαταρία δύναμης αυτοκινήτων, μπαταρία ενεργειακής αποθήκευσης, ηλεκτρική αυτόματη γραμμή παραγωγής μπαταριών αυτοκινήτων, αυτόματος εξοπλισμός παραγωγής
Ι. γραμμή παραγωγής μπαταριών λίθιου:
1. Αυτόματη γραμμή παραγωγής της μπαταρίας αργιλίου
1.1. Απαιτήσεις σχεδίου του πλήρους εξοπλισμού για την ιονική παραγωγή μπαταριών λίθιου
1.1.1 απαιτήσεις ικανότητας παραγωγής:
| Αριθ. | Απαίτηση ικανότητας (ανά λεπτό μόνο) | Ώρεες/ημέρα εργασίας |
| 1 | 6PPM | 20hours |
1.1.2. Ολόκληρη η γραμμή είναι πλήρως αυτόματη παραγωγή, και όλοι οι σταθμοί πραγματοποιούν την αυτόματη σίτιση και την εκφόρτωση του χειριστή.
1.1.3. Χαρακτηριστικά γνωρίσματα:
αυτόματη σίτιση του 1.1.3.1, αυτόματο ζύγισμα, αυτόματο φιλτράρισμα της σκόνης σιδήρου, αυτόματη μίξη και μίξη, για να επιτύχει της χωρίς σκόνη παραγωγής.
το 1.1.3.2 που ντύνει την αυτόματη σίτιση κολλών, αυτόματο επίστρωμα, ψήσιμο.
1.1.3.3. Κοπή και ελασματοποίηση φορμών υλικού με τη υψηλή ταχύτητα.
διαδικασία ελασματοποίησης του 1.1.3.4.
το 1.1.3.5, το κύτταρο μπαταριών ολοκληρώνεται αυτόματα σε όλες τις διαδικασίες μετά από την ελασματοποίηση, και ο εξοπλισμός σε όλες τις διαδικασίες έχει τη λειτουργία ανίχνευσής του, λύνοντας αποτελεσματικά τα προβλήματα ποιοτικού ελέγχου της γραμμής παραγωγής μπαταριών δύναμης. Με τη λειτουργία της ανάλυσης στοιχείων, το σχήμα της βάσης δεδομένων είναι σύμφωνο με τις απαιτήσεις του κεντρικού συστήματος ελέγχου του αγοραστή. Κατά τη διάρκεια ολόκληρης της διαδικασίας παραγωγής, το ηλεκτρόδιο και το κύτταρο δεν αγγίζονται με το χέρι.
το 1.1.3.6 που κάθε ενιαία μηχανή είναι εξοπλισμένη με μια ανεξάρτητη οθόνη PLC και αφής. Η ολόκληρη γραμμή παραγωγής μπορεί να χρησιμοποιηθεί από μια ενιαία μηχανή ή ολόκληρη η γραμμή μπορεί να παραχθεί αυτόματα. Η ενιαία μηχανή θα αρχίσει να κινείται μετά από την ανίχνευση του ηλεκτρικού κυττάρου, και η ενιαία μηχανή δεν θα κινηθεί αφότου ακυρώνεται ο αισθητήρας ανίχνευσης.
ο μεταφορέας πενσών του 1.1.3.7 υιοθετείται για τη μεταφορά μπαταριών για να αποφύγει αποτελεσματικά τη ρύπανση τριβής που προκαλείται από την επίπεδη μετάδοση ζωνών.
το 1.1.3.8, το πρότυπο είναι εύκολο να αντικατασταθεί, ο μεταφορέας προσαρτημάτων μπορεί να ρυθμιστεί σύμφωνα με την ανάγκη, εκτός από το κόστος.
1.2 το σύστημα παραγωγής ανταποκρίνεται στις ακόλουθες υλικές προδιαγραφές:
| πρότυπο | Πλάτος W (χιλ.) | Στήλη πόλων Λ ύψους (χιλ.) | Πάχος Χ (χιλ.) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | 22 |

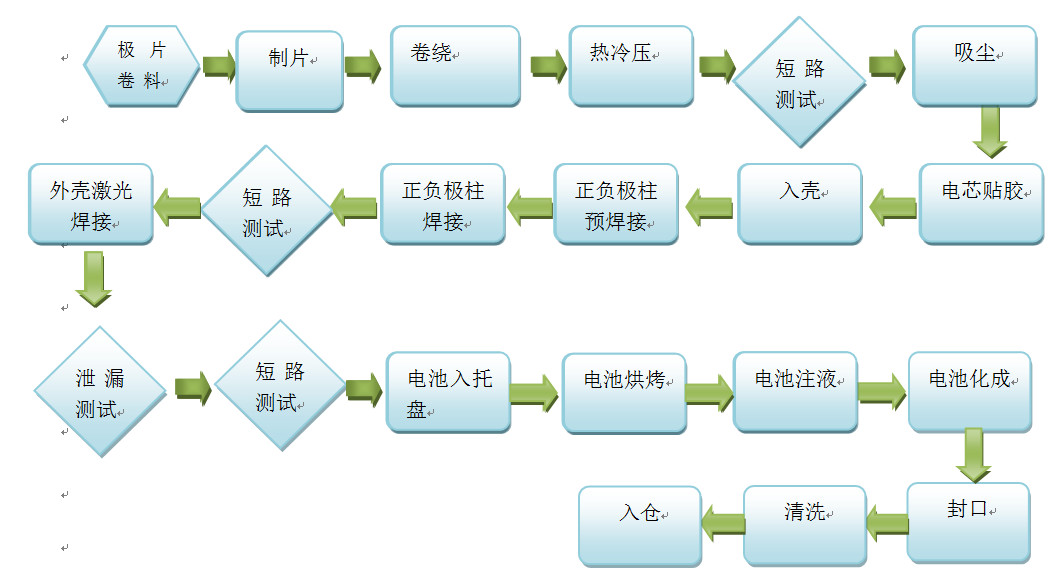

1.3Device διαμόρφωση:
| Αριθ. | Όνομα διαδικασίας | Όνομα συσκευών | Αποδοτικότητα | Ποσότητα |
| 1 | σίτιση | Πλήρως αυτόματη μηχανή σίτισης | 2 | |
| 2 | ανακατώστε | Κενός αναμίκτης | 300L | 2 |
| 3 | επίστρωμα | Μηχανή επιστρώματος | 15m/min | 2 |
| 4 | Πίεση κυλίνδρων | Τύπος κυλίνδρων υψηλής ακρίβειας | 15m/min | 2 |
| 5 | Σημεία άρθρου | Σχισμή της μηχανής | max50m/λ. | 2 |
| 6 | παραγωγή | Τεμαχίζοντας μηχανή | 100 | 2 |
| 7 | τοποθετημένος σε στρώματα | Αυτόματη μηχανή τοποθέτησης σε στρώματα | 0,5 s/piece | 6 |
| 8 | preweld | Προ-οξυγονοκολλητής αυτιών πόλων κυττάρων | 5 | 1 |
| 9 | Συγκόλληση πιάτων κάλυψης | Μηχανή συγκόλλησης πιάτων κάλυψης | 5 | 1 |
| 10 | Στο κοχύλι | Αυτόματος τροφοδότης κοχυλιών | 5 | 1 |
| 11 | μεταφορά | Διπλή ζώνη μεταφορέων αλυσίδων ταχύτητας | 2 | |
| 12 | Χειρισμός μπαταριών | Μεταφορέας κυττάρων | 8 | |
| 13 | Δίσκος φουσκαλών | Δίσκος φουσκαλών | 400 | |
| 14 | Πιάτο κραμάτων | Αυτόματη κλείνοντας μηχανή ΚΑΠ | 5 | 1 |
| 15 | X - Ανίχνευση ΑΚΤΙΝΩΝ | X - Μηχανή δοκιμής ΑΚΤΙΝΩΝ | 5 | 1 |
| 16 | Συγκόλληση λέιζερ | Μηχανή συγκόλλησης λέιζερ | 5 | 1 |
| 17 | Ανίχνευση διαρροών | Πλήρως αυτόματο μαζικό φασματόμετρο ηλίου | 2 | 3 |
| 18 | ψήστε | φούρνος | ||
| 19 | Υγρό σημειώσεων | Πλήρως αυτόματη υγρή μηχανή εγχύσεων | 2 | 3 |
| 20 | Αυτόματη καρφώνοντας μηχανή | 5 | 1 | |
| 21 | Αφήστε τη στάση | 5 | 1 | |
| 22 | καρφί | Αυτόματος εξολκέας καρφιών | 5 | 1 |
| 23 | Σε μια δεξαμενή | |||
| 24 | Η σφράγιση | Σφραγίζοντας μηχανή λέιζερ | ||
| 25 | Ανίχνευση διαρροών | Πλήρως αυτόματο μαζικό φασματόμετρο ηλίου | 2 | 3 |
| 26 | καθαρισμός | Αυτόματη καθαρίζοντας μηχανή | 5 | 1 |
| 27 | ανίχνευση | Πλήρως αυτόματη μηχανή δοκιμής | 5 | 1 |
| 28 | ντυμένος | Πλήρως αυτόματη μηχανή επιστρώματος | 5 | 1 |
| 29 |
PVC κολλών sliceC
|
Πλήρως αυτόματη μηχανή τοποθέτησης σε στρώματα μόνωσης | 5 | 1 |
| 30 | Μεταφορά μπαταριών | Χειριστής μεταφοράς μπαταριών | 5 | 1 |
| 31 | Μεταφορά μπαταριών | Ταΐζοντας χειριστής | 5 | 2 |
| 32 | Μεταφορά μπαταριών | Ζώνη μεταφορέων | 5 | 3 |
2, προϊόν
