Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο

1
MOQ
negotiable
τιμή
Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ποσοστό παραγωγής: 98%
Όνομα: Αυτόματη γραμμή ΠΑΚΕΤΩΝ 18650 μπαταριών
Τάση: AC380V±10%
Δύναμη: 25KW
συγκόλληση: συγκόλληση λέιζερ
δύναμη λέιζερ: 1000W
Υψηλό φως:

48V30AH γραμμή συνελεύσεων πακέτων μπαταριών

,

Γραμμή συνελεύσεων πακέτων 18650 μπαταριών

,

equipmentnufacturing εξοπλισμός κατασκευής μπαταριών malithium μπαταριών λίθιου 18650

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ZECHENG
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: ZSC01A-00
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Η ξύλινη περίπτωση
Χρόνος παράδοσης: 70 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10
Περιγραφή προϊόντων

Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο



1, υπόβαθρο και όροι της εφαρμογής του προγράμματος

1.1 υπόβαθρο εφαρμογής του προγράμματος

Το κόμμα Α χρειάζεται μια ηλεκτρική καλωδίωση συσκευασίας μπαταριών ποδηλάτων. Αυτή η γραμμή παραγωγής ισχύει στην παραγωγή του ηλεκτρικού ποδηλάτου 18650 πακέτο μπαταριών λίθιου 48V30AH. Η γραμμή παραγωγής έχει περίπου 3 σχεδιαστές, και η ικανότητα παραγωγής μπορεί να καλύψει τις απαιτήσεις περισσότερο από 6.000 έως 6.500 ήταν κατάλληλη 18650 ενότητες κυττάρων σε μια ώρα. Η γραμμή παραγωγής είναι συμβατή με την παραγωγή των ενοτήτων κυττάρων μέχρι 300*260mm.

1.2 όροι για την εφαρμογή του προγράμματος

Η εφαρμογή του προγράμματος πρέπει να ικανοποιήσει τους ακόλουθους όρους:

Τα υλικά συνελεύσεων συστημάτων πακέτων μπαταριών θα παρασχεθούν από το κόμμα Α πελατών

Η καλωδίωση συσκευασίας μπαταριών στον ανεφοδιασμό ηλεκτρικής δύναμης που παρέχεται από το κόμμα Α, περισσότερα από 10 KW πελατών

Η συσκευάζοντας πηγή αέρα εισαγωγής και ξήρανσης καλωδίωσης μπαταριών θα παρασχεθεί από τον πελάτη και το κόμμα Α, επάνω από 0.5m3/h.

Περιβαλλοντικές απαιτήσεις εγκαταστάσεων κόμματος Α τυποποιημένες:

Έδαφος εργαστηρίων ηλεκτροστατικό: ≤10 στη δύναμη 8

Αντιστατική επεξεργασία εργαστηρίων: ανάγκη να γίνει η επαγγελματική αντιστατική επεξεργασία, να στηρίξουν εξοπλισμού και ηλεκτροστατικά να στηρίξουν χωριστά

Dustproof βαθμός εργαστηρίων: 1 εκατομμύριο (γενικό περιβάλλον)

Περιβάλλον εργαστηρίων: θερμοκρασία 0~45℃, υγρασία 20%~60%

Απαιτήσεις πηγής αέρα: πίεση κολπίσκων > 0.7MPa, θερμοκρασία σημείου δροσιάς <5>

Παροχή ηλεκτρικού ρεύματος γραμμών παραγωγής: τριφασικό πέντε-καλώδιο AC380V±10% Συχνότητα: 50Hz

Η εισερχόμενη παροχή ηλεκτρικού ρεύματος θα παράσχει το αξιόπιστο επίγειο καλώδιο

Πάχος τσιμέντου πατωμάτων (χρήση των σταθερών μπουλονιών): 300mm

Αποτελεσματικό ύψος πατωμάτων: επάνω από 4 μέτρα

Επίγεια λειότητα: 2m±2mm

Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο 0



2. Πεδίο της εφαρμογής του προγράμματος

2.1 ηλεκτρική καλωδίωση συσκευασίας μπαταριών ποδηλάτων για να καλύψει τις απαιτήσεις και τους τύπους πακέτων μπαταριών:

2.1.1 πληροφορίες πακέτων μπαταριών:

Διάγραμμα περιλήψεων συσκευασίας μπαταριών του 2.1.1.1

Υπάρχει αριθ.

μπαταρίες του 2.1.1.2

1) Τύπος κυττάρων: 18650 Μέγεθος κυττάρων: Φ 17,8 ~ 18,5 χιλ. Ύψος 64.8~65.4 χιλ.

2) Μέθοδος σίτισης: με το χέρι φορτώστε το κύτταρο στο υλικό κιβώτιο κυττάρων

το 2.1.1.3 τρέχων-που φέρνει τις φέτες

1) Τρέχουσα μορφή μεταφορέων: σφράγιση τσιπ κλάδων

2) Πάχος του τρέχοντος μεταφορέα: 0.15mm 0.25mm

κάλυψη του 2.1.1.4 πάνω-κάτω

1) Μέγιστο μέγεθος: 300mm×400mm

2) Αριθμός κυττάρων: ≤100



Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο 1Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο 2





2.1.2 υλικές απαιτήσεις για την ηλεκτρική μπαταρία ποδηλάτων που συσκευάζει και που συνδέει με καλώδιο:

Υλικές απαιτήσεις κώδικα φραγμών του 2.1.2.1:

Τύπος γραμμωτών κωδίκων: δισδιάστατος κώδικας ή μονοδιάστατος κώδικας

Ο γραμμωτός κώδικας πρέπει να είναι σαφής και εύκολο να διαβαστεί. Ο γραμμωτός κώδικας θα τυπωθεί και θα κολληθεί σε χαρτί, και η θέση συγκόλλησης θα συμμορφωθεί με τις διατάξεις της συμφωνίας.



2.2 ηλεκτρικό σχέδιο καλωδίωσης συσκευασίας μπαταριών ποδηλάτων. Τύπος πακέτου μπαταριών για την κατασκευή και την αποδοχή:

  • Μέγεθος πακέτων: ≤L 220mm* ≤W 200mm*≤ Χ 300mm

2) Βάρος ενότητας: ≤15kg

3) Βάρος ΠΑΚΕΤΩΝ: ≤30kg

4) Βάρος ανώτερου και χαμηλότερα των καλύψεων: ≤30kg

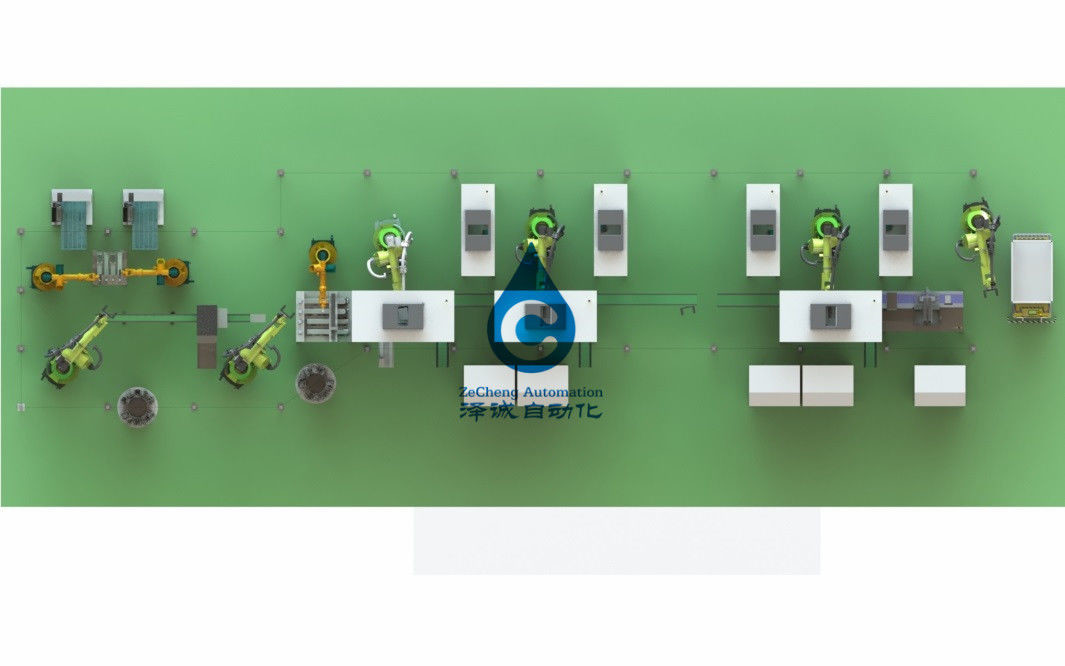

2.4.1 ηλεκτρικό σχεδιάγραμμα καλωδίωσης συσκευασίας μπαταριών ποδηλάτων:



Γραμμή συνελεύσεων πακέτων μπαταριών 18650 48V30AH για το ηλεκτρικό ποδήλατο 3

Το απαραίτητο μέγεθος του σώματος γραμμών είναι L25 μ ×W5 μ ×H2.5 μ



1) Πεδίο της εφαρμογής:

Μέγεθος ενότητας: Λ 200 (±20) * W 200 (±20) * Χ 300 (±20) ΧΙΛ.

Μέγεθος πακέτων: Λ 200 (±20) * W 200 (±20) * Χ 300 (±20) ΧΙΛ.

Βάρος πακέτων: W: 30Kg

2) Ικανότητα σχεδίου: 500 πακέτα του σχεδίου παράγονται κάθε μέρα

Σημείωση: Η αποδοτικότητα παραγωγής του σταθμού χειριστών εξαρτάται από την ικανότητα προσωπικού και την κατανομή προσωπικού σταθμών.

3) Μέγεθος περιοχής: L25000mm*W5000mm*H2500mm

Σημείωση: 1. Αυτό το μέγεθος περιοχής περιλαμβάνει την περιοχή τοποθέτησης εξοπλισμού αλλά δεν περιλαμβάνει το προσωπικό. Υλικές διαστάσεις μεταβάσεων.

2. Το πραγματικό μέγεθος του σώματος γραμμών υπόκειται στο σχέδιο

4) Διαμόρφωση χειριστών: περίπου 3 άνθρωποι

5) Η πρώτη διαλογη περασμάτων των προϊόντων εξοπλισμού: ≥99% (σημείωση: οι ατέλειες που προκαλούνται από τα ανώμαλα υλικά και την αποτυχία των χειριστών να λειτουργήσουν σύμφωνα με την τυποποιημένη διαδικασία δεν συμπεριλαμβάνονται)

6) Ποσοστό παραγωγής: 98% (σημείωση: μόνο ο ανώμαλος εξοπλισμός ο ίδιος συμπεριλαμβάνεται)

7) Απαιτήσεις δύναμης: παροχή ηλεκτρικού ρεύματος γραμμών παραγωγής: τριφασικό πέντε-καλώδιο AC380V±10% Συχνότητα: 50Hz Η εισερχόμενη παροχή ηλεκτρικού ρεύματος θα παράσχει το αξιόπιστο επίγειο καλώδιο

8) Ποσοστό δύναμης: 15KW (εξαιρέσει του εξοπλισμού δοκιμής)

9) Πηγή αέρα: πίεση αέρα: επάνω από 0.7Mpa, ικανότητα εξάτμισης: 20L/min





FAQ

Q1: Είστε εργοστάσιο ή εμπορική επιχείρηση;

Α: Είμαστε εργοστάσιο, με την ομάδα Ε&Α, το τμήμα παραγωγής μας, από τη μηχανή συγκόλλησης μπαταριών, το σχέδιο κ.λπ., το σχέδιο, τη διαδικασία, τη συνέλευση, την επιτροπή, και την τελικές συσκευασία και τη ναυτιλία.

Q2: Δέχεστε την προσαρμογή;

A2: ΝΑΙ. δεχόμαστε την προσαρμοσμένη μηχανή. η ισχυρή Ε&Α μας με την πλούσια εμπειρία 10+year μπορεί να κάνει την προσαρμογή.

Q3: Περίπου τιμή;

A3: Η τιμή είναι διαπραγματεύσιμη. Το μπορεί να αλλάξουν σύμφωνα με κάθε εσωτερική διαμόρφωση συγκόλλησης μπαταριών ή ταξινόμησης μηχανών, και επίσης την ποσότητα διαταγής σας.
