25KW ιονική γραμμή παραγωγής μπαταριών λίθιου για το ηλεκτρικό ποδήλατο
1, υπόβαθρο και όροι της εφαρμογής του προγράμματος
1.1 υπόβαθρο εφαρμογής του προγράμματος
Το κόμμα Α χρειάζεται μια ηλεκτρική καλωδίωση συσκευασίας μπαταριών ποδηλάτων. Αυτή η γραμμή παραγωγής ισχύει στην παραγωγή του ηλεκτρικού ποδηλάτου 18650 πακέτο μπαταριών λίθιου 48V30AH. Η γραμμή παραγωγής έχει περίπου 3 σχεδιαστές, και η ικανότητα παραγωγής μπορεί να καλύψει τις απαιτήσεις περισσότερο από 6.000 έως 6.500 ήταν κατάλληλη 18650 ενότητες κυττάρων σε μια ώρα. Η γραμμή παραγωγής είναι συμβατή με την παραγωγή των ενοτήτων κυττάρων μέχρι 300*260mm.
1.2 όροι για την εφαρμογή του προγράμματος
Η εφαρμογή του προγράμματος πρέπει να ικανοποιήσει τους ακόλουθους όρους:
Τα υλικά συνελεύσεων συστημάτων πακέτων μπαταριών θα παρασχεθούν από το κόμμα Α πελατών
Η καλωδίωση συσκευασίας μπαταριών στον ανεφοδιασμό ηλεκτρικής δύναμης που παρέχεται από το κόμμα Α, περισσότερα από 10 KW πελατών
Η συσκευάζοντας πηγή αέρα εισαγωγής και ξήρανσης καλωδίωσης μπαταριών θα παρασχεθεί από τον πελάτη και το κόμμα Α, επάνω από 0.5m3/h.
Περιβαλλοντικές απαιτήσεις εγκαταστάσεων κόμματος Α τυποποιημένες:
Έδαφος εργαστηρίων ηλεκτροστατικό: ≤10 στη δύναμη 8
Αντιστατική επεξεργασία εργαστηρίων: ανάγκη να γίνει η επαγγελματική αντιστατική επεξεργασία, να στηρίξουν εξοπλισμού και ηλεκτροστατικά να στηρίξουν χωριστά
Dustproof βαθμός εργαστηρίων: 1 εκατομμύριο (γενικό περιβάλλον)
Περιβάλλον εργαστηρίων: θερμοκρασία 0~45℃, υγρασία 20%~60%
Απαιτήσεις πηγής αέρα: πίεση κολπίσκων > 0.7MPa, θερμοκρασία σημείου δροσιάς <5>
Παροχή ηλεκτρικού ρεύματος γραμμών παραγωγής: τριφασικό πέντε-καλώδιο AC380V±10% Συχνότητα: 50Hz
Η εισερχόμενη παροχή ηλεκτρικού ρεύματος θα παράσχει το αξιόπιστο επίγειο καλώδιο
Πάχος τσιμέντου πατωμάτων (χρήση των σταθερών μπουλονιών): 300mm
Αποτελεσματικό ύψος πατωμάτων: επάνω από 4 μέτρα
Επίγεια λειότητα: 2m±2mm
2. Πεδίο της εφαρμογής του προγράμματος
2.1 ηλεκτρική καλωδίωση συσκευασίας μπαταριών ποδηλάτων για να καλύψει τις απαιτήσεις και τους τύπους πακέτων μπαταριών:
2.1.1 πληροφορίες πακέτων μπαταριών:
Διάγραμμα περιλήψεων συσκευασίας μπαταριών του 2.1.1.1
Υπάρχει αριθ.
μπαταρίες του 2.1.1.2
1) Τύπος κυττάρων: 18650 Μέγεθος κυττάρων: Φ 17,8 ~ 18,5 χιλ. Ύψος 64.8~65.4 χιλ.
2) Μέθοδος σίτισης: με το χέρι φορτώστε το κύτταρο στο υλικό κιβώτιο κυττάρων
το 2.1.1.3 τρέχων-που φέρνει τις φέτες
1) Τρέχουσα μορφή μεταφορέων: σφράγιση τσιπ κλάδων
2) Πάχος του τρέχοντος μεταφορέα: 0.15mm 0.25mm
κάλυψη του 2.1.1.4 πάνω-κάτω
1) Μέγιστο μέγεθος: 300mm×400mm
2) Αριθμός κυττάρων: ≤100
Παρατήρηση:
1.) Εάν το κόμμα Α πρέπει να παραγάγει άλλα πακέτα μπαταριών (μέσα στη σειρά μεγέθους των πακέτων μπαταριών που εκτίθεται σε αυτήν την συμφωνία), το κόμμα Α θα ρυθμίσει τη σχεδίαση σχετική με την μπαταρία που συσκευάζει και που συνδέει με καλώδιο των ηλεκτρικών ποδηλάτων & θα το κάνει και θα αντικαταστήσει και θα ρυθμίσει τις παραμέτρους του σχετικού εξοπλισμού
2.) Εάν το πακέτο μπαταριών πρέπει να παραχθεί πέρα από τη σειρά των παραμέτρων πακέτων μπαταριών που διευκρινίζονται σε αυτήν την συμφωνία, και τα δύο κόμματα θα διαπραγματευτούν χωριστά.
3.) Δεδομένου ότι το κόμμα Α αποφασίζει το προϊόν κατά την υπογραφή αυτής της συμφωνίας, η τροποποίηση του σχεδίου λόγω των αλλαγών διαδικασίας προϊόντων μετά από να υπογράψει αυτήν την συμφωνία υπόκειται στη χωριστή επιχειρησιακή διαπραγμάτευση μεταξύ των δύο κομμάτων
2.1.2 υλικές απαιτήσεις για την ηλεκτρική μπαταρία ποδηλάτων που συσκευάζει και που συνδέει με καλώδιο:
Υλικές απαιτήσεις κώδικα φραγμών του 2.1.2.1:
Τύπος γραμμωτών κωδίκων: δισδιάστατος κώδικας ή μονοδιάστατος κώδικας
Ο γραμμωτός κώδικας πρέπει να είναι σαφής και εύκολο να διαβαστεί. Ο γραμμωτός κώδικας θα τυπωθεί και θα κολληθεί σε χαρτί, και η θέση συγκόλλησης θα συμμορφωθεί με τις διατάξεις της συμφωνίας.
2.2 ηλεκτρικό σχέδιο καλωδίωσης συσκευασίας μπαταριών ποδηλάτων. Τύπος πακέτου μπαταριών για την κατασκευή και την αποδοχή:
2) Βάρος ενότητας: ≤15kg
3) Βάρος ΠΑΚΕΤΩΝ: ≤30kg
4) Βάρος ανώτερου και χαμηλότερα των καλύψεων: ≤30kg

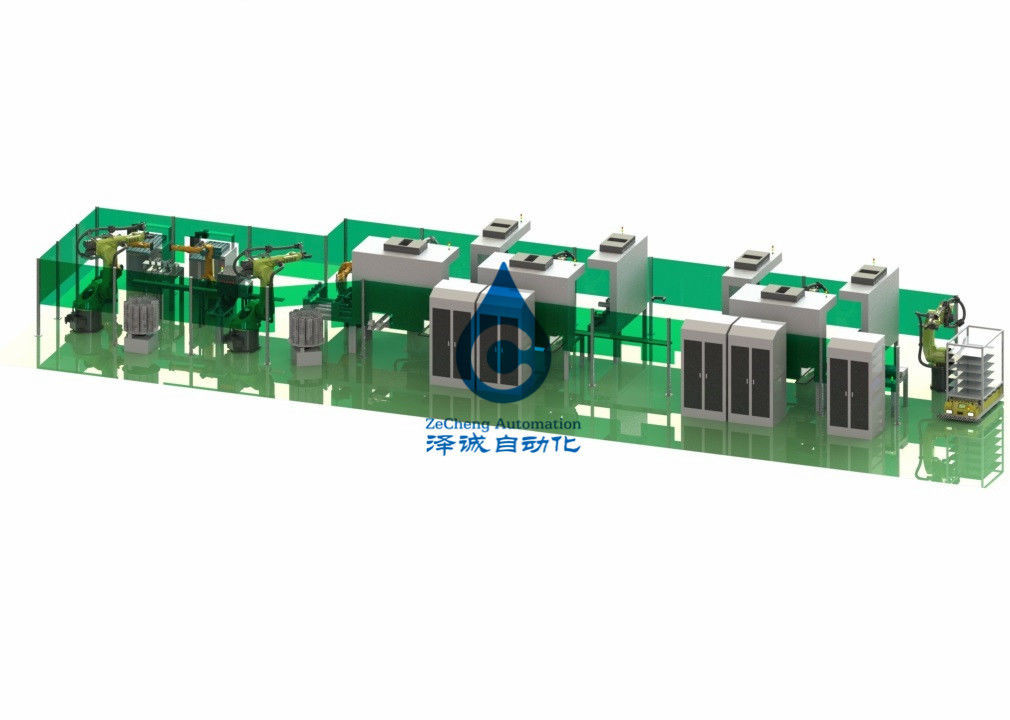

2.4.1 ηλεκτρικό σχεδιάγραμμα καλωδίωσης συσκευασίας μπαταριών ποδηλάτων:
Το απαραίτητο μέγεθος του σώματος γραμμών είναι L25 μ ×W5 μ ×H2.5 μ
1) Πεδίο της εφαρμογής:
Μέγεθος ενότητας: Λ 200 (±20) * W 200 (±20) * Χ 300 (±20) ΧΙΛ.
Μέγεθος πακέτων: Λ 200 (±20) * W 200 (±20) * Χ 300 (±20) ΧΙΛ.
Βάρος πακέτων: W: 30Kg
2) Ικανότητα σχεδίου: 500 πακέτα του σχεδίου παράγονται κάθε μέρα
Σημείωση: Η αποδοτικότητα παραγωγής του σταθμού χειριστών εξαρτάται από την ικανότητα προσωπικού και την κατανομή προσωπικού σταθμών.
3) Μέγεθος περιοχής: L25000mm*W5000mm*H2500mm
Σημείωση: 1. Αυτό το μέγεθος περιοχής περιλαμβάνει την περιοχή τοποθέτησης εξοπλισμού αλλά δεν περιλαμβάνει το προσωπικό. Υλικές διαστάσεις μεταβάσεων.
2. Το πραγματικό μέγεθος του σώματος γραμμών υπόκειται στο σχέδιο
4) Διαμόρφωση χειριστών: περίπου 3 άνθρωποι
5) Η πρώτη διαλογη περασμάτων των προϊόντων εξοπλισμού: ≥99% (σημείωση: οι ατέλειες που προκαλούνται από τα ανώμαλα υλικά και την αποτυχία των χειριστών να λειτουργήσουν σύμφωνα με την τυποποιημένη διαδικασία δεν συμπεριλαμβάνονται)
6) Ποσοστό παραγωγής: 98% (σημείωση: μόνο ο ανώμαλος εξοπλισμός ο ίδιος συμπεριλαμβάνεται)
7) Απαιτήσεις δύναμης: παροχή ηλεκτρικού ρεύματος γραμμών παραγωγής: τριφασικό πέντε-καλώδιο AC380V±10% Συχνότητα: 50Hz Η εισερχόμενη παροχή ηλεκτρικού ρεύματος θα παράσχει το αξιόπιστο επίγειο καλώδιο
8) Ποσοστό δύναμης: 15KW (εξαιρέσει του εξοπλισμού δοκιμής)
9) Πηγή αέρα: πίεση αέρα: επάνω από 0.7Mpa, ικανότητα εξάτμισης: 20L/min
