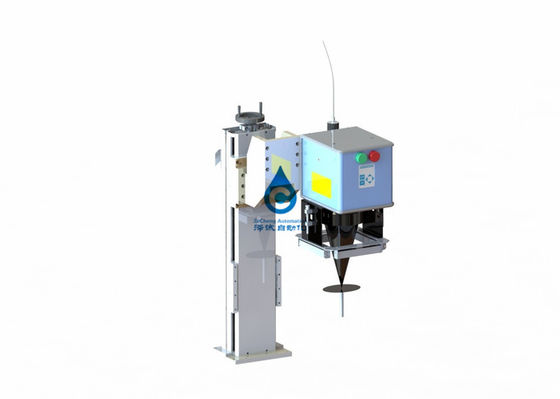

Μηχανή συγκόλλησης με λέιζερ με πόλο πόλου καρτέλας πυρήνα Μπαταρία ψευδαργύρου νικελίου
Αριθμός Τεχνικού Σχεδίου:
Προς την:
Μηχανή συγκόλλησης με λέιζερ στήλης ηλεκτρικού πυρήνα
ZCDC13A-00
1, εισαγωγή εξοπλισμού
Ο εξοπλισμός χρησιμοποιείται κυρίως για τη συγκόλληση με λέιζερ στήλης πόλου κυψελών μπαταρίας ψευδαργύρου-νικελίου, αντίστοιχα, για την επίτευξη της σύσφιξης τοποθέτησης πυρήνα, της συγκόλλησης με λέιζερ πυρήνα πόλου, της διαμόρφωσης πολικού αυτιού πυρήνα, της δοκιμής βραχυκυκλώματος πυρήνα και άλλων διεργασιών.
2, ο εξοπλισμός μπορεί να προσαρμοστεί στα εισερχόμενα υλικά και τις προδιαγραφές του προϊόντος
2.1.Προσαρμογή στις προδιαγραφές της μπαταρίας
2.1.1.100AH μπαταρία μονοκύτταρου αρνητικού πόλου τσιπ 21 τεμάχια, θετικός πόλος 20 τεμάχια, σύνολο 2 μονολιθικών κυψελών πλάτους πόλων 68 mm, ύψος 100 mm
Είδος | Εύρος (mm) | |
Πάχος (H) | 75 | |
Πλάτος (W) | 176,5 | |
Μήκος (L) | 121 |
Προϊόν δοκιμής αποδοχής: τετράγωνη μπαταρία ψευδαργύρου νικελίου 100AH
Είδος | Εύρος (mm) | |
Πάχος (Τ) | 75 | |
Πλάτος (W) | 176,5 | |
Μήκος (L) | 121 |
2.1.2.Διάγραμμα μεγέθους πλάκας
Θετική εικόνα πλάκας Το καθοδικό κομμάτι της φιγούρας
2.2, εφέ συγκόλλησης.
3 Τεχνικές παράμετροι εξοπλισμού
3.1, συνολική ισχύς:≤15KW;
3.2, τροφοδοτικό: AC380 V±10% 50HZ, τριφασικό σύστημα πέντε καλωδίων.
3.3, Πεπιεσμένος αέρας: πίεση≥ 0,5 MPa, ροή≥12 m³/h;
3.4, Πηγή κενού:≤-90KPa (παρέχεται από το μέρος Α), αναρρόφηση≥18m³/h;
3,5, Βάρος εξοπλισμού:≤1,5 τόνοι .Απαιτήσεις φορτίου εδάφους:650kg/㎡;
3,6, άζωτο: πίεση≥0,5 MPa,<0,2 m³/h,
3.7.Διαστάσεις :(μήκος) 4620* (πλάτος) 1500* (ύψος) 2000;(μόνο για αναφορά, κυρίως σε είδος).
3.8, απόδοση εξοπλισμού ≥ 5 PPM (απόδοση λειτουργίας εξοπλισμού, εξαιρουμένων άλλων παραγόντων, ποσοστό επιβίωσης εξοπλισμού ≥ 99%, απόδοση προϊόντος ≥ 98%·
Ισχύς λέιζερ 3,9: 4000W πολλαπλών λειτουργιών
4. Εισαγωγή συνάρτησης
4.1.Μηχανισμός διαμόρφωσης συγκόλλησης με λέιζερ πόλου αυτιού
Σχεδιασμός πικάπ 4 σταθμών, φόρτωση 1 σταθμού, τοποθέτηση, σύσφιξη, κενό συγκόλλησης με λέιζερ συμπίεσης 2 σταθμών, διαμόρφωση συγκόλλησης 3 σταθμών, δοκιμή βραχυκυκλώματος 4 σταθμών.
4.2 Τοποθέτηση του υλικού στο κελί
Ο πνευματικός κύλινδρος και η δομή ελατηρίου υιοθετούνται για να σφίξουν το εξάρτημα, να χαλαρώσουν την τοποθέτηση και να βελτιώσουν την ακρίβεια λειτουργίας κάθε σταθμού στο πικάπ.
4.3 Συγκόλληση με λέιζερ πολικών αυτιών
4.3.1 Συμπαγές συγκρότημα συγκόλλησης με λέιζερ: Όταν ο ηλεκτρικός πυρήνας μεταφερθεί στο σταθμό συγκόλλησης με λέιζερ στο περιστροφικό τραπέζι, πιέστε προς τα κάτω τον κύλινδρο συμπίεσης και πιέστε το αυτί του πόλου του ηλεκτρικού πυρήνα στη στήλη του πόλου για να διασφαλίσετε ότι το αυτί του πόλου δεν είναι χαλαρό κατά τη συγκόλληση με λέιζερ.
4.3.2 Εξαρτήματα συγκόλλησης με λέιζερ:
Λέιζερ υποδοχής: Η υποδοχή λέιζερ αποτελείται από λέιζερ, μηχανή ψύξης νερού, κεφαλή συγκόλλησης
Λέιζερ: Το λέιζερ υιοθετεί το εγχώριο λέιζερ συνεχών ινών Chuangxin.Δείτε τον παρακάτω πίνακα για τις κύριες τεχνικές παραμέτρους
Ψύκτη νερού: υιοθετήστε διπλή μονάδα ψύξης ζεστού νερού υψηλής ακρίβειας
Δείτε τον παρακάτω πίνακα για τις κύριες τεχνικές παραμέτρους
Παράμετροι του αντικειμένου | Τυπικές τιμές |
Ψυκτική ικανότητα | 5 KW |
Ο όγκος της δεξαμενής | 100L |
Ψυκτικός | R22 |
Εύρος ελέγχου θερμοκρασίας | Λέιζερ 22±1℃, οπτικό 27±1℃ |
Λειτουργία συναγερμού | Στάθμη νερού, χαμηλή θερμοκρασία, υψηλή θερμοκρασία, υπερφόρτωση κ.λπ |
Ονομαστική ισχύς |
AC380V±10%, 50Hz, 3P+N+PE Ονομαστική ισχύς: 3Kw, ονομαστικό ρεύμα: 10A |
Περιβαλλοντικές Απαιτήσεις | Θερμοκρασία 5-45℃, υγρασία 10-90% |
4.3.3 Σύστημα κενού:
Σύστημα καθαρισμού καπνού
Προκειμένου να απορροφηθεί έγκαιρα και αποτελεσματικά ο καπνός της συγκόλλησης, να διατηρηθεί ο χώρος εργασίας συγκόλλησης καθαρός και να αποτραπεί ο καπνός να επηρεάσει την ποιότητα της συγκόλλησης, ο εξοπλισμός είναι εξοπλισμένος με καθαριστή καπνού.
Ο καθαριστής καπνού και σκόνης αποτελείται κυρίως από στόμιο καπνίσματος, σωλήνα μεταφοράς, ανεμιστήρα τροχού, οθόνη φίλτρου και καθαρό βαμβάκι.
Οι κύριες τεχνικές παράμετροι του καθαριστή καπνού και σκόνης φαίνονται στον παρακάτω πίνακα
Παράμετροι του αντικειμένου | Τυπικές τιμές |
Μέγιστος όγκος αέρα | 318 m³/h |
Η μεγαλύτερη πίεση ανέμου | 290mbar |
Ο θόρυβος | ≤50db |
Το υλικό του φίλτρου | PTFE |
Περιοχή φίλτρου | 9 |
Ακρίβεια φιλτραρίσματος | 0,3-1μ |
Αποδοτικότητα φιλτραρίσματος | 99% |
Διάμετρος εισόδου αέρα | Εξωτερική διάμετρος Ø50mm |
Τρόπος καθαρισμού αιθάλης | Αυτόματο καθαρισμό σκόνης + συλλογή σκόνης συρταριού |
Χωρητικότητα κουτιού σκόνης | 20L |
Βαθμός προστασίας | IP55 |
Βάρος | 180 κιλά |
Μέγεθος | 650W×650D×1419H(mm) |
Οι απαιτήσεις τροφοδοσίας
|
AC380V,50Hz.Ονομαστική ισχύς 4KW Ονομαστικό ρεύμα 10A, καλωδίωση 3P+N+PE |
Περιβαλλοντικές Απαιτήσεις | 5-45 ℃ θερμοκρασία;10-90% υγρασία |
(5) Ανακατασκευή πολικού αυτιού
(7) Η τάση δοκιμής
Ο κύλινδρος οδηγεί το μπλοκ διαμόρφωσης για να διαμορφώσει τη θέση μετά τη συγκόλληση με λέιζερ και η πίεση διαμόρφωσης είναι ρυθμιζόμενη.
Το στοιχείο πιέζεται και στερεώνεται και το αυτί του ηλεκτροδίου του στοιχείου ελέγχεται για τάση.Η οθόνη ενδείξεων ελέγχεται για τη διάκριση μεταξύ κατάλληλης και μη κατάλληλης τάσης της κυψέλης.Μετά από αυτό, η μπαταρία συλλέγεται και διαχωρίζεται χειροκίνητα.
(7) Σύστημα πικάπ
Αυτό το εξάρτημα κινείται από ένα περιστρεφόμενο δίσκο και αποτελείται από έναν μηχανισμό ανύψωσης.Στην κατάσταση ανύψωσης, το περιστροφικό τραπέζι περιστρέφεται για να διασφαλίσει ότι η περιστροφή του εξαρτήματος και του στοιχείου σε κάθε σταθμό είναι ομαλή και δεν υπάρχει σύγκρουση με άλλα εξαρτήματα.Γυρίστε στον επόμενο σταθμό όταν πέσει το πικάπ, για να λειτουργήσει κάθε σταθμός.
(8) Λίστα διαμόρφωσης εξοπλισμού
Αριθμός | Ονομα | Ποσότητα | Μονάδα | Σημείωση |
1 | Ράφι και κάλυμμα | 1 | Σειρά | |
2 | Μηχανισμός τροφοδοσίας | 1 | Σειρά | |
3 | Περιστροφικός μηχανισμός | 1 | Σειρά | |
4 | Μηχανισμός τοποθέτησης κυττάρων | 1 | Σειρά | |
5 | Μηχανισμός συγκόλλησης | 1 | Σειρά | Ένα σετ λέιζερ Chuangxin 4000W |
6 | Σχάρα ασφαλείας | 1 | Σειρά | |
7 | Σύστημα ελέγχου μόνωσης | 1 | Σειρά | |
8 | Μηχανισμός διαμόρφωσης και αφαίρεσης σκόνης | 1 | Σειρά | |
9 | Ηλεκτρικό σύστημα ελέγχου | 1 | Σειρά |
5. Περιβάλλον χρήσης προϊόντων
5.1 Πεπιεσμένος αέρας: 0,4-0,6mpa;Κυκλοφορία: 15L/min
5.2 Τροφοδοτικό: AC380V μονοφασικό;Μικρή διακύμανση τάσης ±10%;
5.3 σχετική υγρασία: 30-55%HR;
5.4 Χωρίς διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο επί τόπου.
Ανατρέξτε στον παρακάτω πίνακα για τα τυχαία συνημμένα (για κάθε σετ)
Ονομα | Προδιαγραφές/Προδιαγραφές | ποσότητα | |
Εγγραφο | Εγχειρίδιο λειτουργίας εξοπλισμού | 1 | |
Πιστοποιητικό έγκρισης | 1 | ||
Κάρτα εγγύησης | 1 | ||
Λίστα συσκευασίας | τριπλούς | 3 | |
Εργαλείο | ντουλάπι εργαλείων | 1 | |
Εργαλεία συντήρησης | Εσωτερικό εξάγωνο κλειδί | 1 σετ |
Όνομα ενός εμπορεύματος | Μάρκα |
Διακόπτης κουμπιού | Σνάιντερ |
Ο διακόπτης κυκλώματος | Σνάιντερ |
Επαφές εναλλασσόμενου ρεύματος | Σνάιντερ |
Αναμετάδοση | omron |
Τροφοδοτικό μεταγωγής | Υφάκι Μινγκ |
Ο αισθητήρας | omron / panasonic |
Σερβοκινητήρας και κίνηση | panasonic |
Πνευματικά εξαρτήματα | SMC/AIRTEC |
Ράγα οδήγησης, ολισθητήρα, βιδωτή ράβδος | HWIN |
Ρουλεμάν | NSK |
PLC | panasonic / omron |
Οθόνη αφής | Wilen, Έλεγχος οθόνης, |
Η αποδοχή του εξοπλισμού διακρίνεται σε προπαραλαβή και τελική παραλαβή.
1) Προαποδοχή: Η προπαραδοχή θα πραγματοποιηθεί στην εταιρεία του Μέρους Β και το Μέρος Α θα στείλει το προσωπικό και το προσωπικό του μέρους Β για να επιβεβαιώσει τη σύνθεση, την εμφάνιση, τη λειτουργία και τις σχετικές παραμέτρους του εξοπλισμού.Ο εξοπλισμός συγκόλλησης 3 δειγμάτων συνεχώς, ο χρόνος διακοπής λειτουργίας που προκαλείται από υλικούς λόγους δεν υπολογίζεται.Κατά τη διάρκεια της επιχείρησης διερευνήθηκαν η υψηλή απόδοση, η λειτουργία και οι τεχνικές παράμετροι του εξοπλισμού.
2) Τελική παραλαβή: Η τελική παραλαβή θα γίνει από την εταιρεία του Μέρους Α.Ο εξοπλισμός θα μεταφερθεί στο συνεργείο του Μέρους Α και θα ελέγχεται και θα γίνεται αποδεκτός μετά την εγκατάσταση και τον εντοπισμό σφαλμάτων.Ο εξοπλισμός συγκόλλησης 10 δειγμάτων συνεχώς, ο χρόνος διακοπής που προκαλείται από το υλικό δεν υπολογίζεται.Κατά τη διάρκεια της επιχείρησης διερευνήθηκαν η υψηλή απόδοση, η λειτουργία και οι τεχνικές παράμετροι του εξοπλισμού.Εάν υπάρχει οποιοδήποτε πρόβλημα με τον εξοπλισμό κατά την επιθεώρηση αποδοχής, το Μέρος Β, όπως απαιτείται από το Μέρος Α, θα μετατρέψει τον εξοπλισμό εντός του συντομότερου χρόνου.
3) Πρόσθετη εξήγηση: Εντός ενός μηνός από τη θέση σε λειτουργία του εξοπλισμού, εάν το μέρος Α δεν πραγματοποιήσει τη δοκιμαστική παραγωγή και αποδοχή λόγω ανεπαρκούς προετοιμασίας υλικού ή υποστηρικτικών εγκαταστάσεων ή αδυναμίας εκπλήρωσης των απαιτήσεων τεχνικών προδιαγραφών, ο εξοπλισμός θα θεωρείται ότι έχει περάσει την επιθεώρηση αποδοχής.
Το μέρος Β είναι υπεύθυνο για τη διευθέτηση των επαγγελματιών μηχανικών για τη διεξαγωγή επαγγελματικής εκπαίδευσης για 1-3 άτομα χρήση και το προσωπικό συντήρησης μετά τον εντοπισμό σφαλμάτων του εξοπλισμού του μέρους Α.Το περιεχόμενο της εκπαίδευσης έχει ως εξής:
1) Κατανοήστε τις λειτουργικές μονάδες ολόκληρου του εξοπλισμού
2) Λειτουργικές διαδικασίες και προφυλάξεις για τη σωστή χρήση του εξοπλισμού
3) Παράδειγμα προγράμματος συσκευής και περιγραφή προγραμματισμού
4) Γνώση προστασίας από συγκόλληση
5) Αρχή και τεχνολογία συγκόλλησης
6) Οδηγίες συντήρησης εξοπλισμού
Τα είδη που δεν προσδιορίζονται στον πίνακα θεωρούνται ότι είναι πέρα από το πεδίο κατασκευής και εκτέλεσης από τον Προμηθευτή.
Εργο | Προμηθευτής | Αγοραστής | Σημείωση |
Σχεδιασμός και κατασκευή | ● | ||
Συσκευασία και μεταφορά | ● | ||
Χειρισμός και αποσυσκευασία | ● | ||
Στο εργοστάσιο η μεταφορά | ● | ||
Παροχή νερού, παροχή ρεύματος και παροχή αερίου | ● | Στην αντίστοιχη θέση του εξοπλισμού | |
Εργασίες θεμελίωσης περιβάλλοντος | ● | ||
Προετοιμασία υλικού | ● | ||
Εγκατάσταση και αποσφαλμάτωση | ● | ||
Μια δοκιμαστική διαδρομή | ● | ● |
Το σχέδιο θέσης σε λειτουργία αναφέρεται στη διαδικασία εγκατάστασης εξοπλισμού, θέση σε λειτουργία και εκπαίδευση που ολοκληρώθηκε από τον μηχανικό εξοπλισμού στην τοποθεσία χρήστη.
Μια εργασία | χρόνος |
Κατευθύνετε την αποσυσκευασία και τη μεταφορά του εξοπλισμού στον καθορισμένο χώρο | 2Η |
Έλεγχος ποιότητας εξοπλισμού και προετοιμασία νερού και ηλεκτρικής ενέργειας | 2Η |
Προετοιμασία εισερχόμενου υλικού και διόρθωση διεργασίας | 4Η |
Δοκιμαστική παραγωγή δειγμάτων και βελτιστοποίηση διαδικασίας | 8Η |
Παραγωγή μικρής παρτίδας | 8Η |
Εκπαίδευση λειτουργίας και διαδικασίας | 4Η |
Οδηγίες υπολογιστή | 4Η |
Λειτουργία και επανεκπαίδευση διαδικασιών | 4Η |
Καθημερινή συντήρηση και συντήρηση του εξοπλισμού | 4Η |
