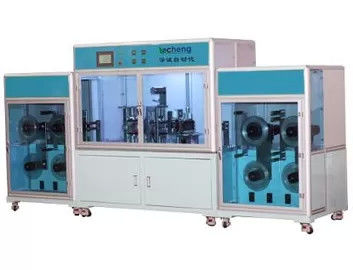

Ιονικό αυτί Πολωνού γραμμών συνελεύσεων μπαταριών λίθιου υψηλής ικανότητας που διαμορφώνει τη μηχανή
Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για τη διαμόρφωση του εύκαμπτου συσκευάζοντας πολικού αυτιού μπαταριών, κυρίως συμπεριλαμβανομένων των ακόλουθων διαδικασιών:
Να ξετυλίξει - που ξεσκονίζει - που προθερμαίνει - λάστιχο (ανώτερο και χαμηλώστε δύο στρώματα) - την καυτή πιέζοντας - λαστιχένια κοπή - δευτεροβάθμια καυτή συμπίεση - που οδηγεί - που κόβει - (κοπή πιάτων) - που τυλίγει - (προϊόντα πιάτων στο κιβώτιο συλλογής).
Χαρακτηριστικά γνωρίσματα προϊόντων:
1.1 η μηχανή οδηγείται από να περπατήσει τη μηχανή και ελέγχεται από την ανθρώπου-μηχανής διεπαφή. Είναι εύκολο να λειτουργήσει και χρειάζεται μόνο ένα άτομο.
1.2 υψηλή αποδοτικότητα, μέγιστη καθημερινή παραγωγή 10-15 (2mm) εκατομμύριο κομματιών
1.3 εφαρμόσιμος σε ένα ευρύ φάσμα των προϊόντων, του διαφορετικού μήκους διευθετήσιμων, της ανάγκης ρύθμισης πλάτους μόνο να αντικατασταθεί ο κύλινδρος οδηγών και το πιάτο σίτισης.
1.4 η συσκευή είναι πλήρως - λειτουργικός, εφαρμόσιμος στο πιάτο το αυτί πόλων τύπων, αυτί πόλων τύπων δίσκων, ταινία της PET μπορεί να τυλιχτεί, κλειστός με το έγγραφο απομόνωσης.
2. Προδιαγραφές των εισερχόμενων υλικών
| W | Χ | Εσωτερική διάμετρος του εισερχόμενου υλικού σπειρών | Εξωτερική διάμετρος του εισερχόμενου υλικού σπειρών | |
| Μονάδες: χιλ. | ||||
| Πολικά αυτιά (ταινία αργιλίου, ταινία νικελίου) | 1.5-30 | 0.05-0.2 | 100 | Max: 400 |
| Πολύ κόλλα αυτιών | 3-10 | 0.03-0.12 | 3» (76) | Max: 300 |
3. Τεχνικές παράμετροι
|
Προδιαγραφές μηχανών πρόγραμμα |
παράμετρος | σημείωση | |
| 1 | Ολόκληρη σειρά του πλάτους αυτιών πόλων | 100-130 χιλ. |
Σύμφωνα με το πλάτος νικελίου λέιζερ πελατών
|
| 2 | Πλάτος ζωνών | 36mm | |
| 3 | Συγκολλητική ποσότητα ραβδιών | Άρθρο 10 έως 30 | Ανάλογα με το πλάτος του πολικού αυτιού |
| 4 | ικανότητα | 10-150000 (2 χιλ.) |
Σύμφωνα με το πλάτος και τον καυτό πιέζοντας χρόνο (20 ώρες)
|
| 5 | Τέμνουσα ακρίβεια πιάτων | Λιγότερο από 0,5 χιλ. | |
| 6 | Κοπή και ακρίβεια | Λιγότερο από 0,3 χιλ. | |
| 7 | Ακρίβεια σύμπτωσης ταινιών | Λιγότερο από 0,1 χιλ. | |
| 8 | Λήψη του τρόπου | Περικοπή ή εξέλικτρο | |
| 9 | Καυτός-πιέζοντας θερμοκρασία | 20-200 ℃ είναι διευθετήσιμο | |
| 10 | Ακρίβεια ελέγχου θερμοκρασίας | +/- 1 ℃ | |
| 11 | Μέγεθος εξοπλισμού (χιλ.) | 3500*1200*1700 | |
| 12 | Δύναμη εξοπλισμού | 4KW | |
| 13 | Πλάτος ταινιών της PET | 100130mm | προαιρετικός |
| 14 | Κλείνοντας έγγραφο | 410mm | προαιρετικός |

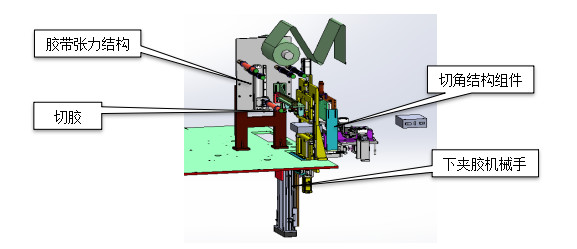

4. Δομικές λειτουργίες
Ο εξοπλισμός περιλαμβάνει τα ακόλουθα συστήματα:
4.1 ξετυλίγοντας σύστημα: η μηχανή εναλλασσόμενου ρεύματος περιστρέφεται, και το εξέλικτρο οδηγεί το πιάτο σίτισης για να περιστραφεί στην αντιστροφή για να διατηρήσει την ένταση σπειρών. 4.2 σύστημα κυλίνδρων μετάβασης: υιοθετήστε το ρουλεμάν χαμηλός-τριβής ακρίβειας, σκληρός οξειδωμένος κύλινδρος μετάβασης κραμάτων αργιλίου, ο κύλινδρος μετάβασης προτού να υιοθετήσει η πρώτη καυτή συμπίεση το υλικό ορείχαλκου, αντικαθιστά τον κύλινδρο μετάβασης σύμφωνα με τις διαφορετικές προδιαγραφές της ζώνης αργιλίου και της ζώνης νικελίου.
4.3 αρχικό πιέζοντας σύστημα θερμότητας: omron ο ελεγκτής θερμοκρασίας ακρίβειας χρησιμοποιείται για να ελέγξει τη θερμοκρασία του πιάτου θέρμανσης, και ο κύλινδρος οδηγεί τα ανώτερα και χαμηλότερα πιέζοντας πιάτα για να θερμάνει επάνω την πολική κόλλα αυτιών.
4.4 lug πόλων συγκολλητικό σύστημα τροφοδοσίας: οδηγημένη από μια να περπατήσει ακρίβειας μηχανή, lug πόλων η συγκολλητική σίτιση οδηγείται από τη βίδα σφαιρών.
4.5 δευτεροβάθμιο θερμικό πιέζοντας σύστημα: omron ο ελεγκτής θερμοκρασίας ακρίβειας χρησιμοποιείται για να ελέγξει τη θερμοκρασία του πιάτου θέρμανσης, και ο κύλινδρος οδηγεί τα ανώτερα και χαμηλότερα πιέζοντας πιάτα για να θερμάνει επάνω την πολική κόλλα αυτιών.
4.6 σύστημα κίνησης: οδηγημένος από να περπατήσει ακρίβειας τη μηχανή, ο λαστιχένιος ρόλος περιστρέφεται για να οδηγήσει το μήκος του αυτιού πόλων μετά από τη θερμική σύνδεση.
4.7 κόβοντας σύστημα: ο καθορισμένου μήκους τέμνων κύλινδρος οδηγεί το τέμνον μαχαίρι για να κόψει το αυτί πόλων, και το τέμνον μαχαίρι έχει μακρά ζωή. Επαναλαμβανόμενη λείανση.
4.8 κόβοντας σύστημα: μια περιστροφική λεπίδα χρησιμοποιείται για να κόψει την κόλλα αυτιών πόλων, και ο κύλινδρος οδηγεί το αυτί πόλων μπροστινό.
4.8 σύστημα χρέωσης: η μηχανή εναλλασσόμενου ρεύματος περιστρέφεται, και το εξέλικτρο σίτισης κραμάτων αργιλίου οδηγεί το πιάτο σίτισης για να περιστραφεί στην αντιστροφή για να διατηρήσει την ένταση σπειρών.
4.9 σύστημα πλαισίων: τετραγωνική δομή συγκόλλησης, σταθερός και αξιόπιστος, χρώμα ψησίματος επιφάνειας, χρώμα που προσαρμόζεται σύμφωνα με τις ανάγκες πελατών. Το υπόστρωμα αποτελείται από πιάτο χάλυβα 25mm το παχύ και η επιφάνειά της επιμεταλλώνεται με ηλεκτρόλυση.
4.10 σύστημα ελέγχου: omron έλεγχος PLC, υψηλός βαθμός της αυτοματοποίησης.
λειτουργικό σύστημα 4,112: υιοθετήστε kunlun την οθόνη αφής tongtai, η διεπαφή είναι σαφής, διαισθητική και όμορφη, και τα στοιχεία μπορούν να τεθούν.
διαμόρφωση 4,123 συστημάτων:
| Ο αύξων αριθμός | Το όνομα | θέση προέλευσης |
| 1 | Ο ελεγκτής | omron |
| 2 | I/O επέκταση | omron |
| 3 | Ενότητα επικοινωνίας | omron |
| 4 | Οθόνη αφής | Πέρασμα Kunlun ty |
| 5 | Η θερμοστάτης | omron |
| 6 | I/F ενότητα μετατροπής | Rhett cyber |
| 7 | Πνευματικά συστατικά | CHELIC 及 CKD |
| 8 | Γραμμικός οδηγός | HIWIN |
| 9 | Βίδα σφαιρών | HIWIN |
| 10 | Φωτοηλεκτρικός αισθητήρας | SUNX |
| 11 | Stepper μηχανή | Έλεγχος Ρ |
| 12 | Η τριφασική μηχανή |
5. Περιβάλλον χρήσης προϊόντων
Συμπιεσμένος αέρας: 0,4 ~ 0.6mpa (4-6kgf/cm2), το ποσοστό ροής κάθε κομματιού του συμπιεσμένου αέρα είναι 10L/min, το ποσοστό χρησιμοποίησης είναι 50%
Περιβαλλοντική θερμοκρασία: 20 ~ 35℃
Σχετική υγρασία: 5 ~ 55% ωρ.
Πηγή ισχύος: AC220V, μονοφασικό Η διακύμανση τάσης είναι λιγότερο από ±10% Παροχή ηλεκτρικού ρεύματος: 3KVA
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι όλα τα συστατικά του εξοπλισμού θα είναι στον απολύτως νέο όρο, κανένας χρησιμοποιημένα συστατικά.
2. Εμπιστευτική υποχρέωση.
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια, όλες οι τεχνικές πληροφορίες και οι επιχειρησιακές πληροφορίες του πελάτη δεν θα είναι διαρροή σε οποιουσδήποτε τρίτους.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
Η επιχείρησή μας παρέχει η εξουσιοδότηση ότι ενός έτους αρχίζει από την ημερομηνία της δοκιμής αποδοχής περιοχών, το κόστος συντήρησης είναι απαλλαγμένο κατά τη διάρκεια της περιόδου εξουσιοδότησης, τα φορώντας μέρη του εξοπλισμού και τα μέρη χαλασμένα από την ανάρμοστη χρήση ή η δύναμη του majeure αποκλείονται από την εξουσιοδότηση. Εάν ο εξοπλισμός εμφανίστηκε επισκευή disfunction και ανάγκης από τον πωλητή μετά από ληγμένη της εξουσιοδότησης, το κόστος που συζητιέται και από τις δύο πλευρές.
