2KW μηχανή μαρκαρίσματος περίπτωσης τηλεφωνικών ψηφιακή μπαταριών κυττάρων γραμμών συνελεύσεων πακέτων μπαταριών

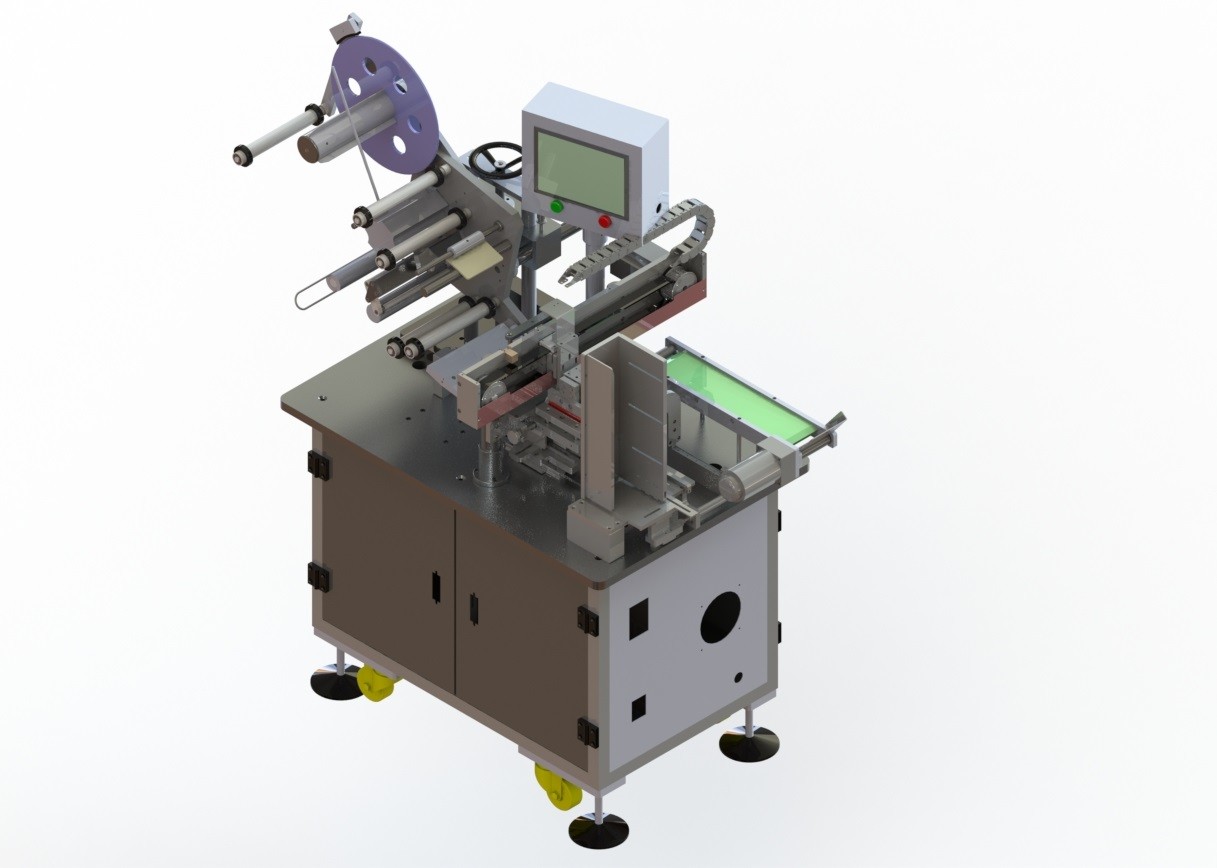

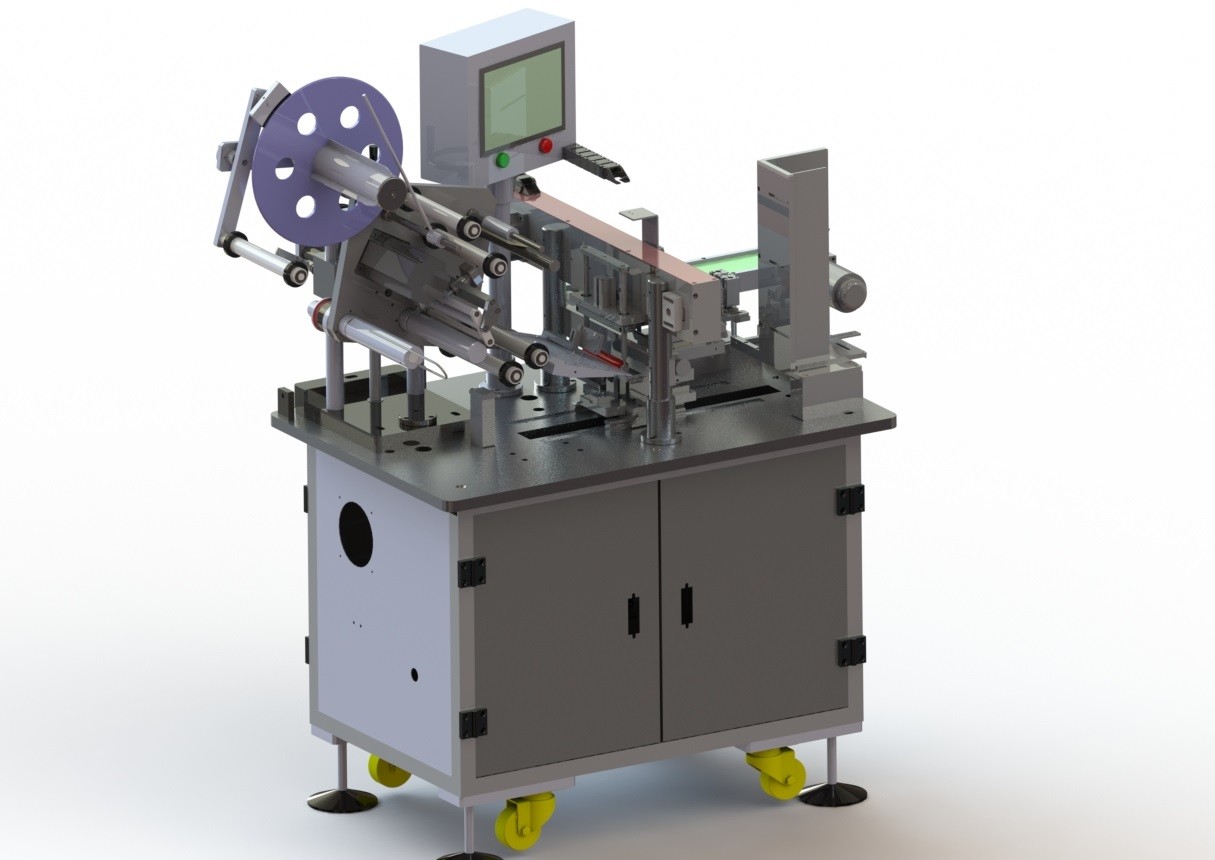

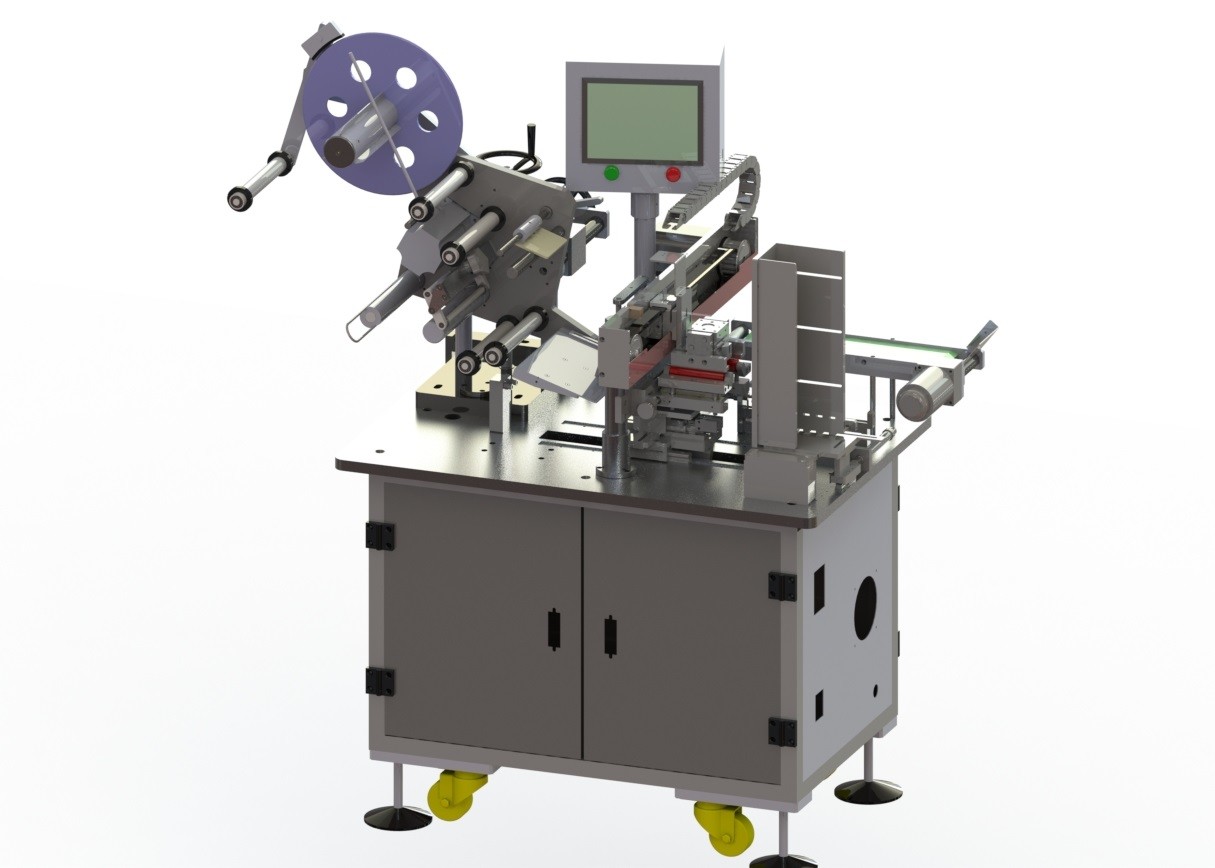

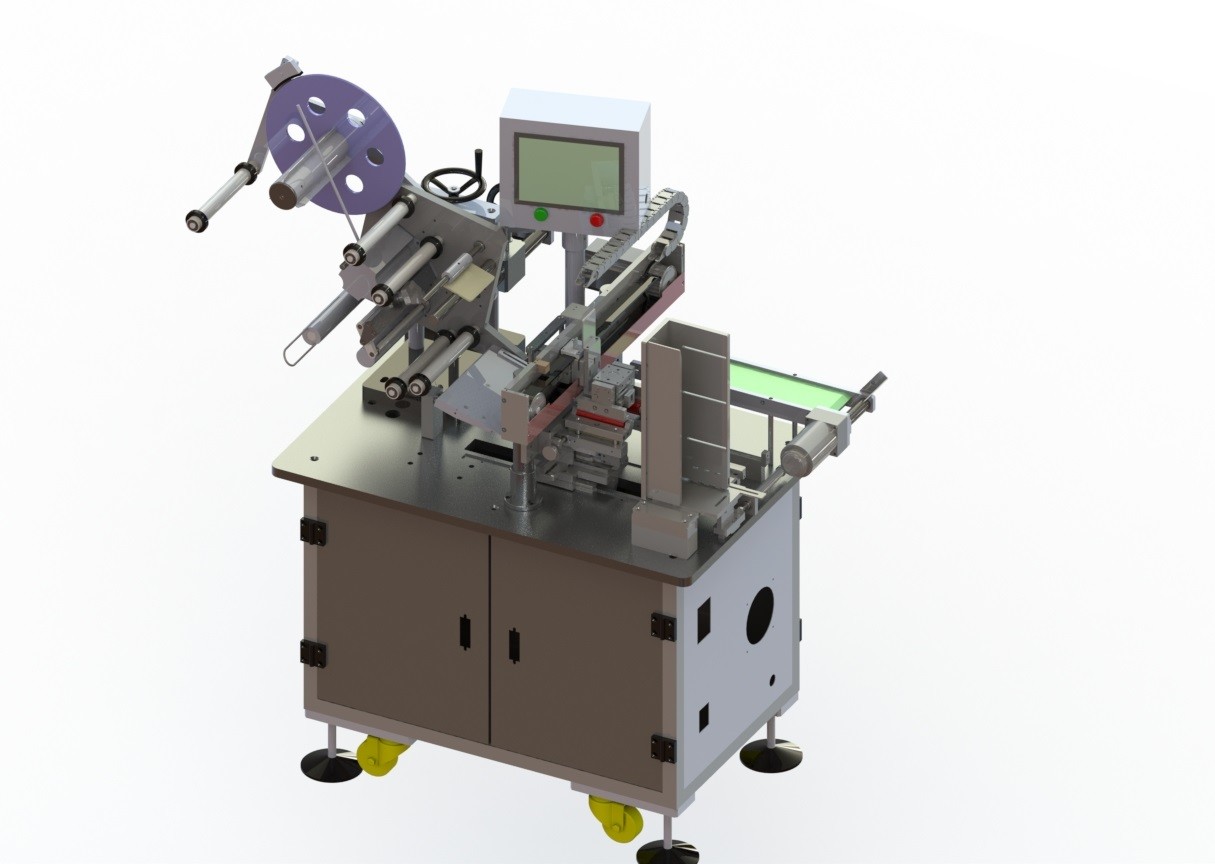

1, το σχεδιάγραμμα
Αυτή η συσκευή χρησιμοποιείται κυρίως για το κινητό μαρκάρισμα κοχυλιών τηλεφωνικών μπαταριών, το οποίο μπορεί αποτελεσματικά να λύσει το πρόβλημα της ανακριβούς χειρωνακτικής θέσης μαρκαρίσματος και της χαμηλής αποδοτικότητας.
Χαρακτηριστικά - η ετικέτα υιοθετεί τη σίτιση σπειρών, αυτόματη να ξετυλίξει, το αυτόματο γδύσιμο της ετικέτας, την αυτόματη λήψη του εγγράφου ετικετών, το χειρωνακτικό προσδιορισμό θέσης μπαταριών, την αναρρόφηση χειριστών και την απελευθέρωση της μπαταρίας, αυτόματη συσκευασία του ολόκληρου κοχυλιού μπαταριών, αυτόματη απαλοιφή.
-- υψηλή αποδοτικότητα: 10 PCS/min.
3, για να προσαρμοστούν στις προδιαγραφές
3.1 προσαρμοστικά αντικείμενα
Το μέγεθος μπαταριών
| W (χιλ.) | Λ (χιλ.) | Χ (χιλ.) |
| 35-55 | 40-70 | 2-10 |
3.2 τεχνικές παράμετροι του εξοπλισμού
|
Προδιαγραφές Στοιχείο |
ZAB01C-00 | |
|
Τεχνικές παράμετροι |
Αποδοτικότητα (PPM) | 10 |
| Διευθετήσιμη σειρά πλάτους προσαρτημάτων | ±5mm (διευθετήσιμος ή αναπληρώσιμος) | |
| Σύστημα συμπιεσμένου αέρα | O.4-0.6MPa | |
| Η συνολική δύναμη (KW) | 2 | |
| Κανονική λειτουργούσα δύναμη (KW) | 1.7 | |
4, μηχανικές προδιαγραφές
4.1 η συσκευή ραφιών systemThe υιοθετεί το πλαίσιο σχεδιαγράμματος αργιλίου, το υπόστρωμα υιοθετεί πιάτο χάλυβα 20mm το παχύ ή το πιάτο αργιλίου, και η επιφάνεια επιμεταλλώνεται με ηλεκτρόλυση.
4.2 η αυτόματη ξετυλίγοντας systemThe ετικέτα ετικετών στο υλικό ρόλων ξετυλίγει, πιάτο τριβής για να διατηρήσει την ένταση, το μέγιστο μέγεθος του υλικού 350mm ρόλων.
4.3 το έγγραφο ετικετών που ξανατυλίγει systemThe το κεφάλι εγγράφου απομόνωσης είναι με το χέρι κολλημένο στην αυλάκωση, οι κινήσεις σερβο μηχανών η ρόδα κίνησης για να τραβήξει το έγγραφο απομόνωσης προς τα εμπρός, ο αισθητήρας ανιχνεύει την ετικέτα και τις στάσεις, ενώ η ρόδα τριβής οδηγεί τον άξονα σκλήρυνσης για να σφίγξει το έγγραφο απομόνωσης.
4.4 η γδύνοντας systemThe ετικέτα ετικετών στην ξανατυλίγοντας κίνηση μηχανών, μέσω stripper, η ετικέτα θα αφαιρεθεί.
4.5 ο προσδιορισμός θέσης μπαταριών τοποθετεί systemManually την μπαταρία στο πιάτο οδηγών, ωθεί την μπαταρία μπροστινή με τη σειρά, και ωθεί την μπαταρία στη θέση προσδιορισμού θέσης.
4.6 ο ονομάζοντας systemThe χειριστής θα είναι τοποθετημένη καλή αναρρόφηση μπαταριών, που τοποθετούνται στην ετικέτα, οι δύο πλευρές της ανόδου μηχανισμών μαρκαρίσματος, η ετικέτα θα επισυναφθεί στην ετικέτα, το μέτωπο της ανόδου μηχανισμών μαρκαρίσματος, το μέτωπο της ετικέτας θα συνδεθεί με την μπαταρία, και τελικά ο μηχανισμός μαρκαρίσματος πίσω από την άνοδο, η ετικέτα θα είναι καλός.
4.7 ο χειριστής χειριστών systemThe θα κολλήσει τη μεγάλη πλευρά της μπαταρίας που παίρνει, που αφήνεται συγχρόνως και σωστή να κινήσει την ετικέτα και στις δύο πλευρές του κατώτατου σημείου. Τοποθετήστε την κολλημένη μπαταρία στη ζώνη μεταφορέων.
4.8 λειτουργούσα systemTouch λειτουργία οθόνης. Υπάρχει δύναμη, στάση έκτακτης ανάγκης, χειρωνακτικό, αυτόματο κουμπί.
4.9 η μηχανή ελέγχου panelThe είναι εξοπλισμένη με τον ανεξάρτητο ηλεκτρικό πίνακα, το διακόπτη διαρροής, την παροχή ηλεκτρικού ρεύματος συνεχούς σταθερότητας και άλλους τμήματα κυκλωμάτων δύναμης, PLC ελέγχου, ηλεκτρονόμο, συσκευή ελέγχου μηχανών, κ.λπ. Και εξωτερική σύνδεση, που χρησιμοποιεί τους συνδετήρες και τον τελικό πίνακα. Το ανώτατο όριο του καλωδίου τροφοδοσίας διατρυπιέται μερικώς. Τα καλώδια και οι αεραγωγοί μεταξύ άλλου εξοπλισμού συνδέονται με καλώδιο και διοχετεύονται με σωλήνες κατωτέρω.
5, ενεργειακό mediumPlease παρέχουν το ακόλουθο ενεργειακό μέσο
5.1 παροχή ηλεκτρικού ρεύματος
5.1.1 στιγμιαία αλλαγή του counterphase τάσης AC220V± 10%
5.1.2, συχνότητα 50 Hz + 1 Hz
5.2 αέρας
5.2.1 πίεση 0.5mpa
5.2.2, ικανότητα 5 του lper λ.
6, περιβαλλοντική συσκευή conditionsThe μπορούν να λειτουργήσουν χωρίς εμπόδιο υπό τις ακόλουθες περιβαλλοντικές συνθήκες.
6.1 θερμοκρασία που η δυναμική θερμοκρασία είναι θερμοκρασία 5-35℃Storage: 0-40℃
6.2. Υγρασία 30-80% αλλά καμία συμπύκνωση.
