Να δέσει με ταινία Πολωνού ημι αυτόματη Lugs Πολωνού μηχανών αυτόματη συγκόλληση κολλητικών ταινιών
1. Λειτουργίες συσκευών
Ο εξοπλισμός χρησιμοποιείται κυρίως για την αυτόματη συγκόλληση lugs πόλων και την αυτόματη κολλητική ταινία, κυρίως συμπεριλαμβανομένης της μηχανής υπερηχητικής συγκόλλησης, lugs πόλων του περιστροφικού πίνακα τοποθέτησης, αυτόματα lugs πόλων, να ξετυλίξει ταινιών, της κοπής ταινιών, sucker συναρμολογήσεων ταινιών, του τοποθετώντας μηχανισμού πόλων, του πλαισίου και του ηλεκτρικού συστήματος.
2. Απαιτήσεις διαδικασίας παραγωγής:
2.1 εφαρμόσιμες προδιαγραφές προϊόντων:
2.1.1 προδιαγραφή ταινιών: υλικό σπειρών, πλάτος 6~16mm, μήκος 20~70mm Διάμετρος της εσωτερικής τρύπας: 76mm, μέγιστη διάμετρος: 150mm.
2.1.2 μέγεθος πόλων: πλάτος 2070mm, μήκος 3001500mm
2.1.3 προδιαγραφή των αυτιών πόλων: πλάτος 2~6mm, μήκος 20~60mm
2.2. Το συγκολλητικό σχέδιο δειγμάτων είναι το ακόλουθο:
2.3 συγκεκριμένες απαιτήσεις
2.3.1 εφαρμόστε την υψηλής θερμοκρασίας ταινία πίσω από το αυτί πόλων συγκόλλησης.
2.3.2 απαιτήσεις ακρίβειας: ακρίβεια ±0.5mm, ακρίβεια ±0.3mm, συγκολλητική ακρίβεια ±0.5mm, επαναληπτική ακρίβεια ±0.5mm σίτισης ένωσης counterpoint
2.3.3 αποδοτικότητα κολλητικών ταινιών: 20-24 κομμάτια/λ. (σχετικά με την ικανότητα των εργαζομένων)
2.3.4 ζωή υπηρεσιών του κόπτη ταινιών: > 100.000 φορές
2.3.5 πραγματοποιήστε τη μέση κόλλα και η επικεφαλής κόλλα, ο συγκολλητικός τρόπος είναι πάνω-κάτω την κόλλα.
2.3.6 χειρωνακτική τοποθέτηση πόλων, αυτόματοι προσδιορισμός θέσης και ένωση των αυτιών πόλων.
2.3.7 με το χέρι τοποθετήστε το lug πόλων δίσκο στον άξονα σίτισης.
2.3.8 απαιτήσεις ένωσης: με τη χρησιμοποίηση της ελεύθερης νέας μηχανής συγκόλλησης δύναμης του πελάτη (νέος θετικός πόλος NP-γ-25-9000, αρνητικός πόλος NP-γ-40-9000), η μορφή σημείων συγκόλλησης και η δύναμη συγκόλλησης καθορίζονται από την υπάρχουσα μηχανή συγκόλλησης του πελάτη.
3. Λειτουργική μονάδα δεικτών

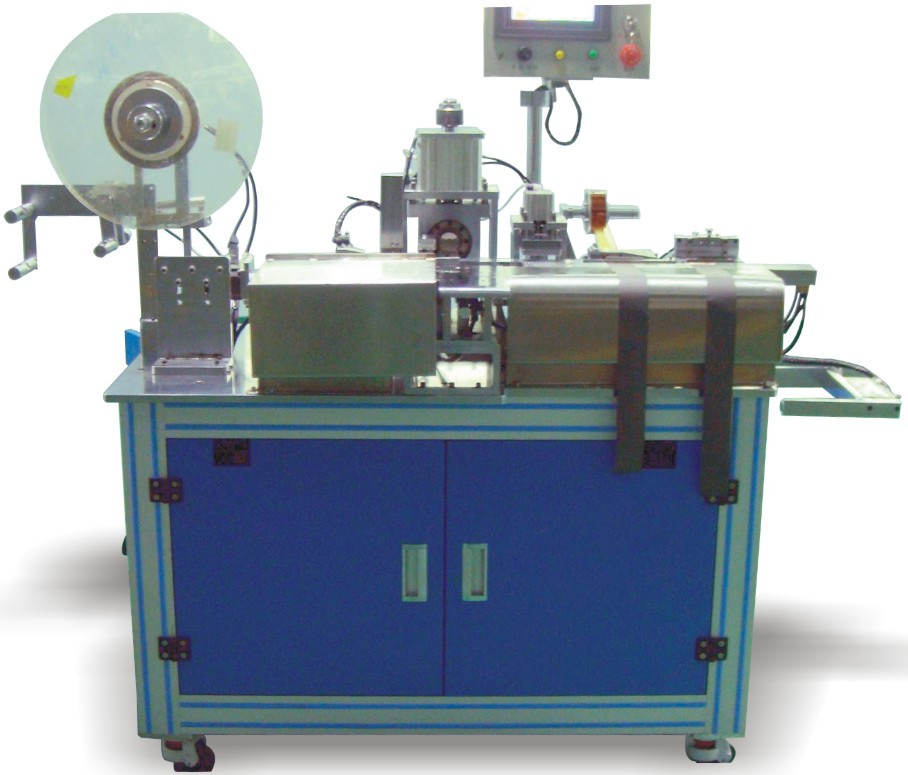

3.1 εμφάνιση του ημιαυτόματου παραγωγού
3.2 συστατική περιγραφή:
3.2.1 ταινία που απαλλάσσει το συστατικό: ο γρήγορος ανεφοδιασμός σε καύσιμα πραγματοποιείται μέσω του χειρωνακτικού πρημένος άξονα. Και με έναν γρήγορο τοποθετώντας μηχανισμό για να εξασφαλίσει το νέο γρήγορο προσδιορισμό θέσης ταινιών.
3.2.2 τμήμα έντασης: η ένταση της ρόδας τριβής χρησιμοποιείται για να ελέγξει να ξανατυλίξει και την απαλλαγή της σπείρας.
3.2.3 τμήμα οδηγών: τα περάσματα ζωνών μέσω του μηχανισμού οδηγών πρίν εισάγει τον πιέζοντας κύλινδρο.
3.2.4 συγκολλητικό συστατικό: η κολλητική ταινία ξετυλίγεται μέσω του ξετυλίγοντας μηχανισμού, υλικά αυτόματα σίτισης, και προσροφάται sucker. Όταν τα κομμάτια πόλων είναι σε ισχύ, η κολλητική ταινία εφαρμόζεται αυτόματα, και η κολλητική ταινία εφαρμόζεται στις ανώτερες και χαμηλότερες πλευρές ταυτόχρονα. Η μέση κολλητική ταινία και η επικεφαλής κολλητική ταινία μπορούν να πραγματοποιηθούν.
3.2.5 lug πόλων τοποθετώντας τμήμα: ο εργαζόμενος θα εγκαταστήσει το lug πόλων δίσκο στον τοποθετώντας άξονα, και lug πόλων θα εξοπλιστεί με μια αυτόματη συσκευή σίτισης.
3.2.6 lug πόλων συνέλευση σίτισης: η σερβο μηχανή οδηγεί τη βίδα σφαιρών για να περιστραφεί, οδηγεί lug πόλων που τροφοδοτεί τον καθορισμένου μήκους, και κόβει.
3.2.7 τοποθετώντας τμήμα πόλων: ο εργαζόμενος τοποθετεί τον πόλο στον τοποθετώντας μηχανισμό για, κενό sucker απορροφά αυτόματα τον πόλο και τον στέλνει αυτόματα στο σταθμό συγκόλλησης για την αυτόματη συγκόλληση.
3.2.8 ενώνοντας στενά συστατικά: αφότου στέλνονται lugs πόλων στη θέση συγκόλλησης, η μηχανή συγκόλλησης θα ενώσει στενά αυτόματα lugs πόλων και τα πιάτα πόλων (που παρέχονται από τον πελάτη μηχανών συγκόλλησης). Μπορέστε να ενώσετε στενά το μέσο αυτί πόλων και το επικεφαλής αυτί πόλων.
3.2.9 ταινία που λαμβάνει το συστατικό: αφότου ενώνεται στενά το ηλεκτρόδιο, sucker θα βάλει αυτόματα το ηλεκτρόδιο επάνω στην υλική λαμβάνουσα ράβδο.
3.2.10 ηλεκτρικά συστατικά: Έλεγχος PLC. Λειτουργία οθόνης αφής.
4. Περιβαλλοντικές απαιτήσεις περιοχών
4.1 περιβαλλοντική θερμοκρασία: 0 ~ 40℃
4.2 σχετική υγρασία: 20-90% RH
4.3 παροχή ηλεκτρικού ρεύματος: μονοφασικό 220V, 50Hz Σειρά διακύμανσης τάσης: ±10%
4.4 κανένα διαβρωτικό αέριο, υγρό ή εκρηκτικό αέριο στην περιοχή.
4.5 συμπιεσμένος αέρας: 5 ~ 6.5bar, σειρά διακύμανσης πίεσης: ±10%
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
