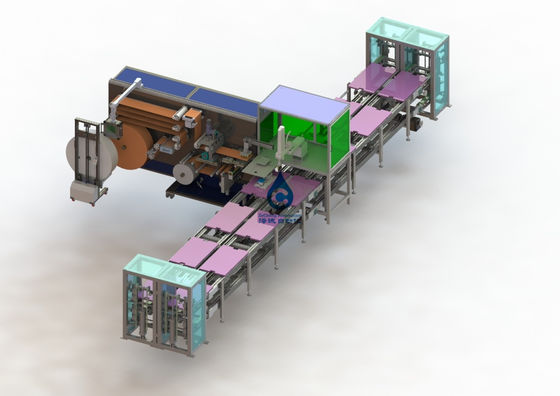

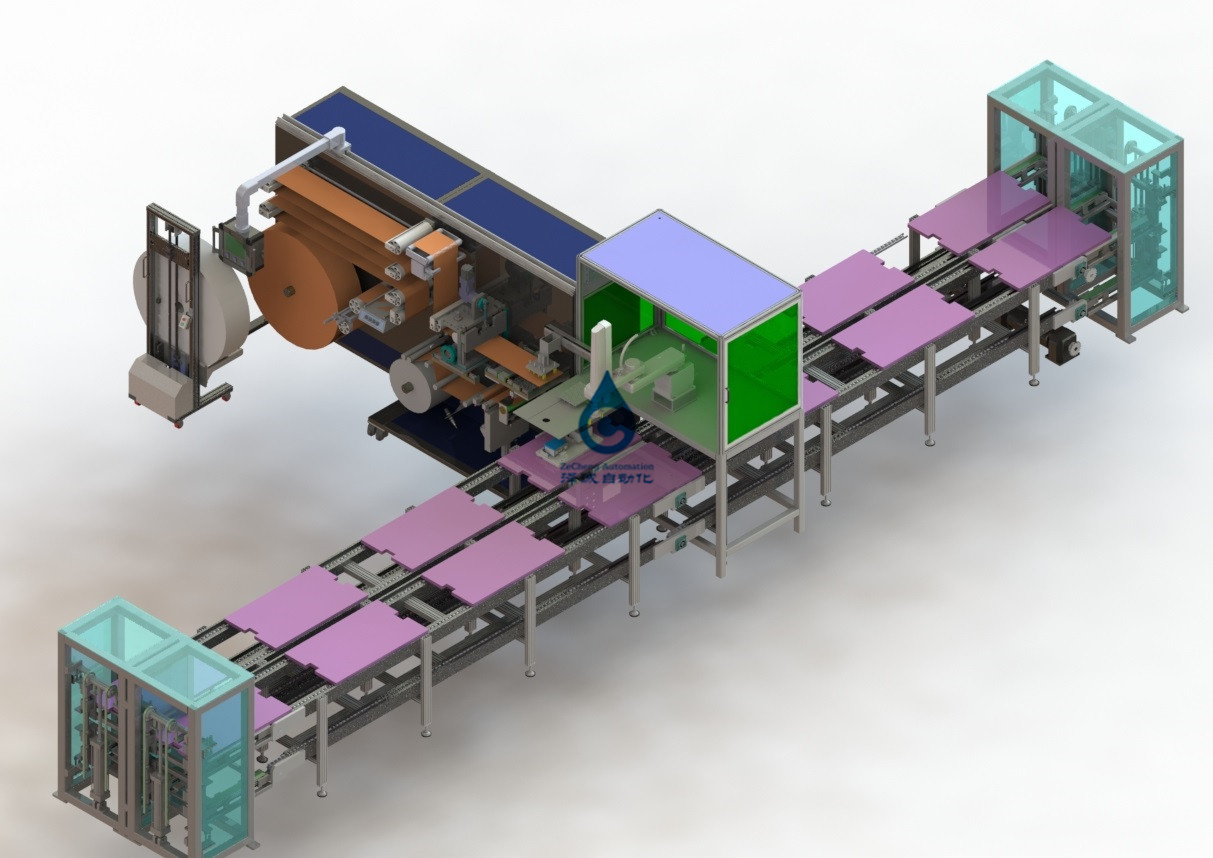

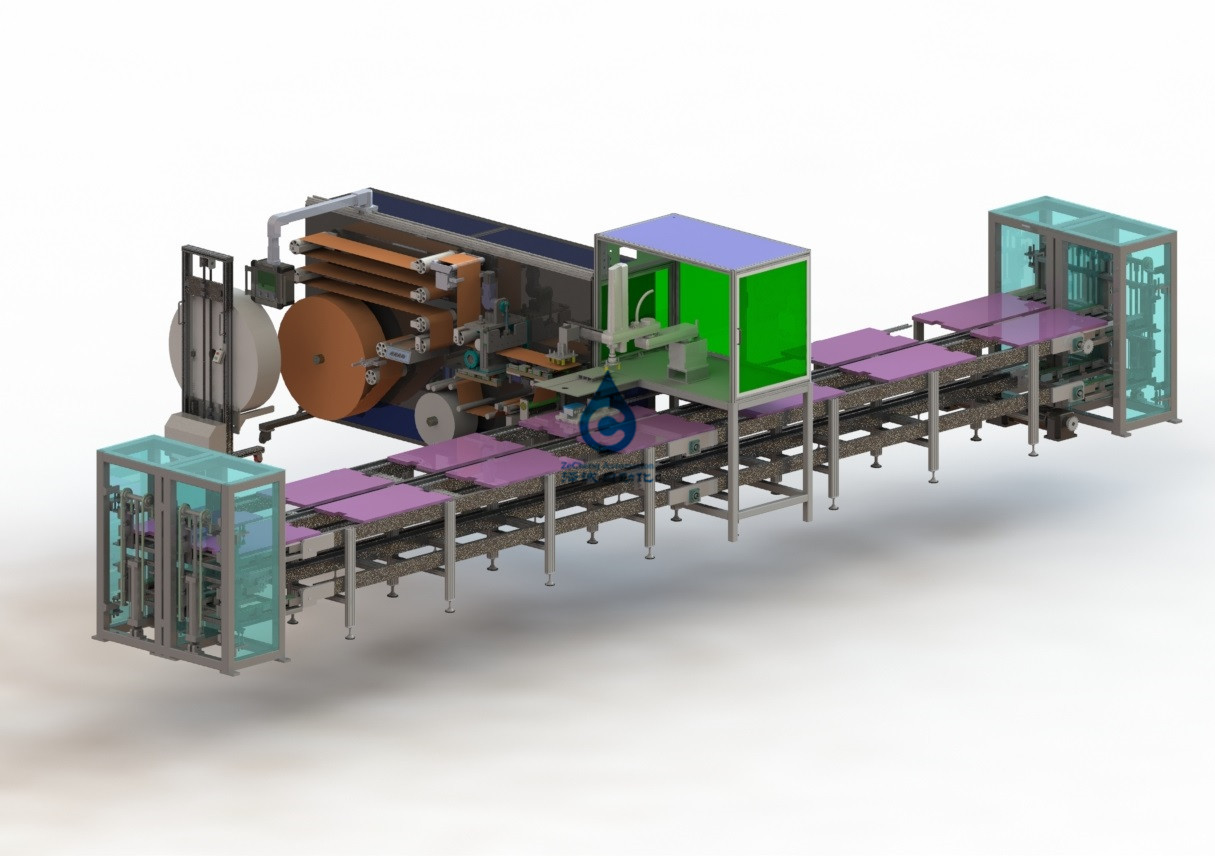

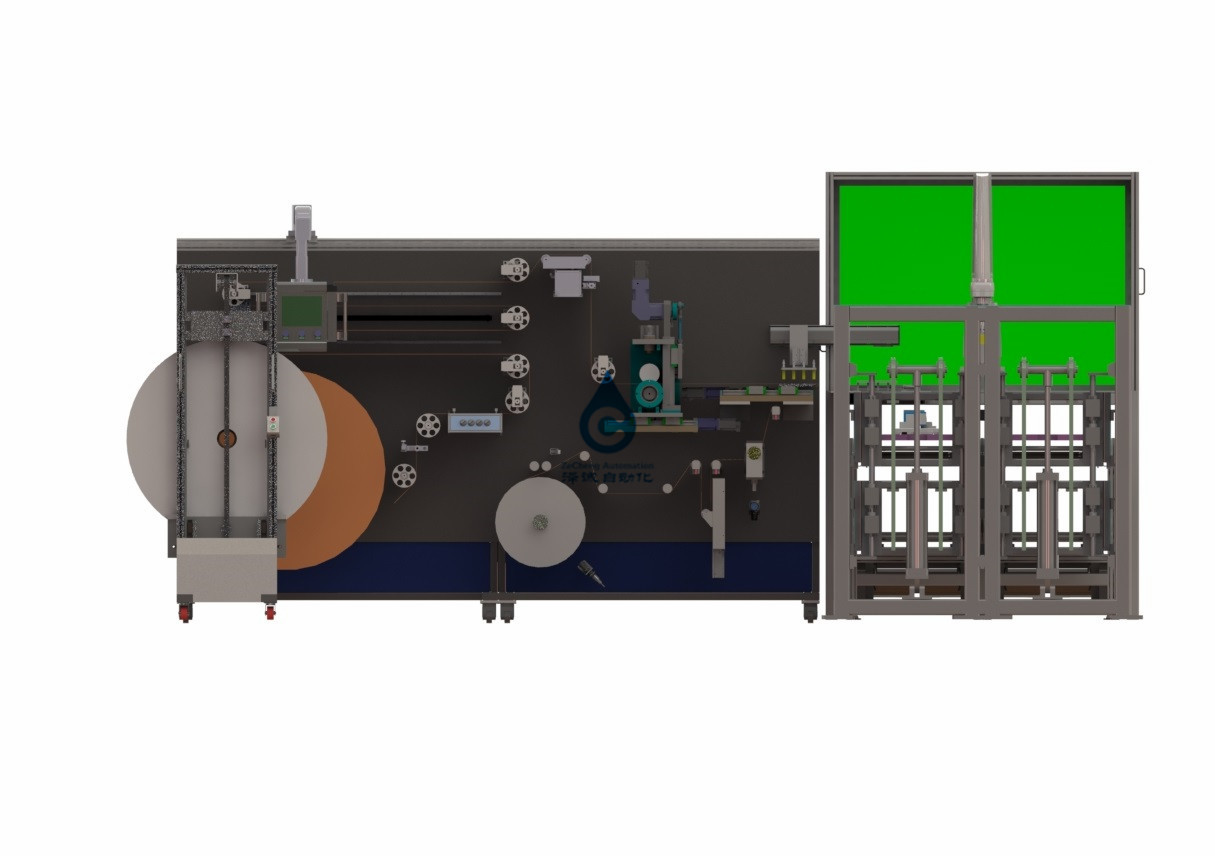

Ενιαίος μπαταριών πακέτων συνελεύσεων εξοπλισμός βαμβακιού εισόδου αφρού γραμμών αυτόματος
1, εισαγωγή εξοπλισμού
1.1, αυτός ο εξοπλισμός ισχύει κυρίως στην ενιαία μπαταρία του αυτόματου αφρού ενιαίος-πλαισιωμένου βαμβάκι εγγράφου από-τύπων κόλλας (Mpp υπόστρωμα) single-layer. _ο εξοπλισμός κυρίως περι:λαμβάνω double-sided λάστιχο απελευθερώνω σύστημα, διόρθωση σύστημα, feeding πλατφόρμα σύστημα, κρύπτη σύστημα, διαδικασία διόρθωση σύστημα, οδηγώ σύστημα, die-cutting σύστημα, ταινία stripping σύστημα, ταινία χωρισμός σύστημα, κόλλα ρομπότ σύστημα, οδηγώ σύστημα, δέκτης πλατφόρμα σύστημα, συλλογή σύστημα, μηχανικός σύστημα, ηλεκτρικός σύστημα, φόρτωση καροτσάκι σύστημα.
1.2, χαρακτηριστικά γνωρίσματα εξοπλισμού
1.2.1, αυτόματος ρόλος, αυτόματος τεμαχισμός, αυτόματη κόλλα.
1.2.2, για να μην επιτύχει καμία τροφή κλεισίματος.
1.2.3, απορρίψτε την αυτόματη συλλογή.
2.3, η κύρια λειτουργία της συσκευής
Βασικές τεχνικές παράμετροι
1. Η συγκολλητική αποδοτικότητα πρέπει να συναντήσει 10S για να συνδέσει 4 κόλλες με 4 πυρήνες
2. Η συγκολλητική κατεύθυνση ύψους Ζ σωμάτων μπορεί να είναι ρυθμισμένη, συγκολλητική επικεφαλής απόσταση στη συγκολλητική επιφάνεια 0250mm διευθετήσιμη, σερβο μηχανή με τη λειτουργία φρεναρίσματος και την προς τα κάτω θέση με τη μηχανική σκληρή λειτουργία προστασίας ορίου
3. Η συγκολλητική μηχανή δύο συγκολλητική σύγχρονη σύνδεση λουρίδων, και μπορεί να συναντήσει το πλάτος των δύο που η συγκολλητική απόσταση κατεύθυνσης λουρίδων μπορεί να ρυθμιστεί αυτόματα, σειρά 0200mm ρύθμισης
4. Το διάστημα αποθήκευσης ολόκληρου του όγκου πρέπει να ικανοποιήσει με ολόκληρο το διάστημα υλικής αποθήκευσης όγκου
5. Για να συναντήσει τη λειτουργία κάθε πυρήνα που συνδέεται με 1 κομμάτι της συγκολλητικής λουρίδας οριζόντιο (ηλεκτρική κατεύθυνση μήκους πυρήνων), και να κτυπήσει για να καλύψει τις απαιτήσεις (συγκολλητικός τέσσερις-άξονας δομών μηχανών κατά προτίμηση για να εξασφαλίσει σταθερότητα, και σχέδιο με την ανάλυση προσομοίωσης δύναμης και δόνησης), για να εξασφαλίσει τη σταθερότητα του εξοπλισμού
6. Η συγκολλητική ακρίβεια ικανοποιεί: κάθετη εκκαθάριση φραγμών 1, και δύο των απαιτήσεων 0.5mm, 2, ολόκληρη σειρά ακρίβειας επίδρασης μηχανών η συγκολλητική .5mm (καλύψεις ο αντίκτυπος της συστατικής ανοχής του πυρήνα),
7. Ο εξοπλισμός έχει CCD εξετάζοντας τη λειτουργία, σύμφωνα με τον πυρήνα η εξέταση και η λουρίδα CCD που εξετάζουν τον υπολογισμό κτυπούν πρέπει να καλύψουν τις απαιτήσεις, σύμφωνα με το συγκολλητικό ποσοστό ακρίβειας των 99,95 και να κτυπήσει την ανάλυση μπορεί να είναι CCD εξετάζοντας τις λεπτομέρειες λειτουργίας και να κτυπήσει τη βελτιστοποίηση
8. Πρέπει να είναι μηχανισμός ραβδιών έντασης κρύπτης (πίεση διευθετήσιμη) μεταξύ της συλλογής και του κόπτη, και 2 σύνολα μηχανισμού κύριων τροφών και συμπίεσης πριν από τον κόπτη και πριν από το ρόλο
9. Ο εξοπλισμός υιοθετεί τυποποιημένο bloating άξονων αερίου αυξανόμενο και η σπείρα σκλήρυνσης, η double-sided συγκολλητική πλευρά του ρόλου έχει έναν πλαστικό μηχανισμό πίεσης για να αποτρέψει την υλική λοξή κίνηση ρόλων
10. Η τεχνητή λειτουργία της περιοχής επιδέσμου και του μηχανισμού κοπτών έχει μια ασφαλή απομόνωση περιοχής προστασίας
11. Ο άξονας αέριο-αύξησης (δηλ. η ανώτερη τροφή erlast) έχει τη λειτουργία της αποζημίωσης μετατοπίσεων
12. Η τεχνητή λειτουργία της περιοχής επιδέσμου και του μηχανισμού κοπτών έχει μια ασφαλή απομόνωση περιοχής προστασίας
13. Ο άξονας αέριο-αύξησης (δηλ. το ανώτερο πιάτο τροφοδοτών) έχει τη λειτουργία της αποζημίωσης μετατοπίσεων
14. Το ύψος του μανικιού σπειρών δεν είναι υψηλότερο από 1000mm, το οποίο είναι κατάλληλο για τη χειρωνακτικές φόρτωση και την εκφόρτωση
15. Ταινιών το υλικό αντιστοιχιών φορτηγό ανελκυστήρων φόρτωσης εισόδου ειδικό, λειτουργία ασφάλειας καλύπτει τις απαιτήσεις (τουλάχιστον 1 καλώδιο ανά καλώδιο)
16. Το υλικό πιάτο τροφών και η υλική διαμόρφωση αισθητήρων θέσης πιάτων συλλογής υλική δευτερεύουσα είναι τέλεια, με την έλλειψη υλικής λειτουργίας συναγερμών 2 επιπέδων (πρώτο επίπεδο για την έλλειψη υλικού συναγερμού, το δεύτερο επίπεδο για το συναγερμό κανένας-υλικού)
17. Ο συγκολλητικός μηχανισμός ραβδιών έχει τη λειτουργία αντι-ραβδιών, το πλάτος της λουρίδας είναι ικανοποιητικό για το μήκος συμβατότητας (υλική επεξεργασία αντι-ραβδιών/proform επεξεργασία)
18. Με την τεχνητή πλατφόρμα σύνδεσης κόλλας, προκειμένου να αποτραπεί η de-κόλλα, ο υλικός ρόλος είναι εξοπλισμένος με τη διπλή λουρίδα συμπίεσης μηχανισμών Τύπου
19. Η πλατφόρμα πριν και μετά από το μηχανισμό πίεσης για να επιτύχει τη λειτουργία σκλήρυνσης λουρίδων σίτισης συγκολλητική, η μέση είναι εξοπλισμένη με έναν χειρωνακτικό κόπτη (λουρίδα κόλλας δύο-στρώματος κατά το κοπή της κόλλας), που εξοπλίζεται με τη λειτουργία κουμπιών ελέγχου δύο-χεριών, κατάλληλη χειρωνακτική κόλλα
20. Η πλατφόρμα σύνδεσης κόλλας πριν και μετά από τον υλικό αισθητήρα ανίχνευσης, το μπροστινό τμήμα της ανίχνευσης της έλλειψης υλικού πίσω τέλους πλατφορμών για να επιταχύνει το μηχανισμό για να επιταχύνει την πλατφόρμα άφησε τη λουρίδα κόλλας, μέσω του υπολοίπου ταινιών κρύπτης για να εξασφαλίσει ότι ο κόλλα-τέμνων μηχανισμός δεν σταματά κατά τη διάρκεια της αλλαγής της κόλλας
21. Η συσκευή έχει τη λειτουργία της κρύπτης λουρίδων, εναποθηκεύει 4 μέτρα, με τον ενεργό/ενεργητικό εντείνοντας μηχανισμό, την ταΐζοντας και εναποθηκεύοντας λειτουργία τέλεια (κενή λογική κρύπτη λουρίδων κατά προτίμηση πάνω-κάτω τον τρόπο κρύπτης)
22. Εάν η συγκολλητική επικεφαλής ταινία κομματιών κολλών και η ταινία κομματιών κρύπτης δεν είναι ανεξάρτητες, και η συγκολλητική επικεφαλής πλάτη με πλάτη μετακίνηση, το συγκολλητικό σώμα κρύπτης μηχανών (συμπεριλαμβανομένου του μηχανισμού κρύπτης συλλογής εγγράφου από-τύπων) έχει την ενεργό και ενεργητική κρύπτη, πέρα από την αποτελεσματική κρύπτη έντασης ραβδιών της συγκολλητικής λουρίδας, ώστε να εξασφαλιστεί ότι η συγκολλητική σφιχτή λειτουργία αποθήκευσης διαδικασίας αργή δεν αποτυγχάνει, συγκολλητικές πτυχές λουρίδων όχι, υλική ανίχνευση, αποζημίωση κόλλας και λειτουργία συναγερμών τέλειες
23. Η θέση τροφών ταινιών και η τέμνουσα ανάγκη θέσης να υπάρξει ο ενεργός μηχανισμός διορθώσεων, αισθητήρας ανίχνευσης μπορούν αποτελεσματικά να ανιχνεύσουν τη λοξή κίνηση όφσετ, η ακρίβεια διορθώσεων για να συναντήσει την απόσταση μεταξύ της διόρθωσης τελών και του σχεδίου κοπτών πρέπει να εξασφαλίσει την ακρίβεια διορθώσεων), για να εξασφαλίσει τη μεταφορά της λαστιχένιας ακρίβειας θέσης
24. Ο τέμνων μηχανισμός κόλλας με την αυτόματη λειτουργία καθαρισμού εργαλείων, τέμνουσα θέση κόλλας έχει το κουμπί ελέγχου δύο-χεριών και το κουμπί απελευθέρωσης μηχανισμών συμπίεσης, τη δευτερεύουσες χειρωνακτικές συλλογή και την απελευθέρωση της υλικής διόρθωσης
25. Ο τέμνων μηχανισμός έχει την ακρίβεια του γρήγορου τεμαχισμού αποκατάστασης μετά από τη συντήρηση/της αλλαγής του μαχαιριού (απαιτεί την πραγματοποίηση της διδασκαλίας παραμέτρου)
26. Η αρίθμηση απαιτήσεων συχνότητας χρήσης μαχαιριών, με το σύστημα διαχείρισης ζωής κύβων μαχαιριών, αντικατάσταση ζωής κύβων μαχαιριών μπορεί να τεθεί τις προδιαγραφές και θα φθάσει σε 90% της ζωής της γρήγορης προειδοποίησης μέχρι την αντικατάσταση φορμών μαχαιριών, φθάνει στη ζωή 100% ακόμα δεν πρέπει να αντικαταστήσει τον εξοπλισμό πρέπει να ανησυχήσει και να σταματήσει
27. Ο μηχανισμός συλλογής έχει τη λειτουργία της υλικής γεμίζοντας ανίχνευσης, οι απαιτήσεις όγκου είναι επίπεδες και εύκολο να ενεργοποιηθούν με το χέρι το υλικό απαλλαγής
28. Η συγκολλητική θέση σύνδεσης λουρίδων και κόλλας έχει το κεφάλι συναγερμών function/NG ανίχνευσης με τον αυτόματους προσδιορισμό και τη λειτουργία απαλλαγής
29. Το σχέδιο πρέπει να έχει μια αποτελεσματική να εντείνει επίδραση, χαμηλότερο να επιπλεύσει που εντείνει τον ενεργό έλεγχο ανελκυστήρων μηχανισμών, overroller η λαστιχένια λουρίδα κυλίνδρων δεν υπάρχει αιχμηρή γωνία, η υλική παράδοση ρόλων και η τέμνουσα θέση έχουν τη λειτουργία αποζημιώσεων διορθώσεων
30. Ο άξονας επέκτασης αερίου της συγκολλητικής μηχανής που ο υλικός μηχανισμός αυξάνει την αυτόματη μηχανή μεταφράσεων διορθώσεων για να επιτύχει την απόσταση διορθώσεων επιπέδων της θέσης φόρτωσης είναι μεγαλύτερος από 50mm 31. Ο συγκολλητικός μηχανών σχεδίου τοποθετώντας εξοπλισμός υποστήριξης σπειρών υλικός είναι σταθερός κατά τη διάρκεια της περιόδου χρήσης, η υποστήριξη δύναμης μπορεί να καλύψει τις φέρουσες απαιτήσεις φορτίων της εισερχόμενης διαμέτρου 1000mm (περίπου 300KG, το σχέδιο πρέπει να λάβει υπόψη τον αντίκτυπο του τεχνητού πιάτου φόρτωσης που πέφτει στον κύλινδρο υποστήριξης)
32. Ο να κόλλα-κολλήσει μηχανισμός έντασης μηχανών έχει τη λειτουργία της πλαστικής ανίχνευσης δύναμης εγγράφου και ανατροφοδοτεί
33. Η συγκολλητική μηχανή που τοποθετεί το μεγάλο πιάτο που χρησιμοποιεί το μικρό κομμάτι που συνδέει τον τρόπο (τεμαχίζοντας μηχανή και ενεργός ενότητα κυλίνδρων που χρησιμοποιούν μια ολιστική ακρίβεια εγγύησης), το κατακόρυφο paralleland μεταξύ των κυλίνδρων πρέπει να καλύψει τις απαιτήσεις της συγκολλητικής μετάδοσης ραβδιών
34. Ο υλικός λοξός αισθητήρας ανίχνευσης του υλικού μηχανισμού στη μηχανή διανομής κόλλας πρέπει να διαμορφωθεί μπροστά από την προστασία κυλίνδρων για να αποφύγει την παρέμβαση με το μηχανισμό ανίχνευσης αισθητήρων κατά τη διάρκεια της μεταφοράς της κόλλας
35. Η περιοχή της συγκολλητικής φυσαλίδας δεν υπερβαίνει 10% της συγκολλητικής περιοχής, και ο προτιμημένος συγκολλητικός μηχανισμός έχει το σχέδιο βελτιστοποίησης της κλίσης των συγκολλητικών φυσαλίδων εξάτμισης
36. Το συγκολλητικό κεφάλι Τύπου με την καθορισμένη αντι-παραμονή πίεσης και ορίου λειτουργεί
37. Μην αναπηδήστε ή μην αυξήστε μετά από την κόλλα
38. Συγκολλητικός επικεφαλής πρέπει να εξασφαλίσει τις απαιτήσεις ακρίβειας της κόλλας
39. Η γενική σταθερότητα της μηχανής καλύπτει τις απαιτήσεις, και η σχέση θέσης με το σώμα γραμμών είναι σταθερή και indestimable
40. Θέση κοντραπλακέ αποφλοίωσης να εξασφαλιστεί ότι η τελική ανωτερότητα των απαιτήσεων επίδρασης αναρρόφησης φύλλων αναρρόφησης να συναντηθούν 99,95%
41. Η λειτουργία της συσκευής λουρίδων μετά από τον τεμαχισμό για να αποτρέψει τη συγκολλητική λουρίδα από να κολλήσει
42. Οι παράμετροι επιδεικνύονται στην ίδια σελίδα, που τίθενται με 3 επίπεδα αδειών, τα διαφορετικά επίπεδα αδειών που αντιστοιχούν στη διαφορετική τροποποίηση προγράμματος ή οι άδειες εξέτασης, ανθρώπου-υπολογιστή διεπαφή πρέπει να αναγνωριστούν από CATL
43. Το σχέδιο διανομέων κόλλας συναντά τη συχνή αλλαγή των υλικών και τη δυνατότητα γρήγορος-αλλαγής της συμβατότητας
44. Η θέση του συγκολλητικού κεφαλιού έχει τη λειτουργία του σε πραγματικό χρόνο ελέγχου πίεσης, και μπορεί να εφαρμόσει την επίδραση του ελέγχου της διαδικασίας και της αντι-παραμονής κολλών κόλλας
45. Η υλική ρόδα στη μηχανή διανομής, η ρόδα διανομής και η ρόδα δεκτών πρέπει να έχουν το προστατευτικό bezel και ασφάλειας μορίων χώρισμα
46. Το κομμάτι επιδέσμου και το τέμνον κομμάτι κόλλας πρέπει να απομονωθούν, κόβουν τη θέση κολλών κόλλας όταν ανοίγει η πόρτα τη στάση εξοπλισμού, η αλλαγή της πόρτας ανοίγει χωρίς παύση
47. Οι double-sided πληροφορίες batch κόλλας ανίχνευσης φορτώνουν MES, double-sided ταινία PN ανίχνευσης error-proof, για να αποφύγουν το υλικό λάθος
48. Το ποσό double-sided κόλλας, η πίεση, ο χρόνος και άλλα στοιχεία αποθηκεύονται τοπικά και δεσμεύονται στον αριθμό Slu νεαρών δικυκλιστών
49. Το συγκολλητικό κεφάλι με τον ελαστικό μηχανισμό απομονωτών, συγκολλητική θέση έχει τη σκληρή προστασία ορίου, αποτρέπει overvoltage τον πυρήνα, η λειτουργία συναγερμών είναι τέλεια.
50. Όλος ο εξοπλισμός πρέπει να συμμορφωθεί με το περιεχόμενο του ΠΑΧΙΟΥ πίνακα νεφελώματος, ή πριν από τα σκάφη outsourcer, το νεφέλωμα έστειλε τους μηχανικούς στο cFat εξοπλισμού που ήταν κατάλληλο, πρίν στέλνει
51. Το εξωτερικό πλαίσιο πορτών πλαισίων αποτελείται από το φύλλο μέταλλο-το πλεξιγκλάς
Ενεργειακά μέσα
4.1. Δύναμη
4.1.1. Τάση AC220V, ενιαία φάση
4.1.2. Συχνότητα 50HZ.
4.2. Αέρας
4.2.1.Pressure 0,4 σε 0.45Mpa.
4.2.2. Κυκλοφορία 20L/min.
Πέντε. Περιβαλλοντικές συνθήκες
Η μονάδα μπορεί να λειτουργήσει χωρίς εμπόδια υπό τις ακόλουθες περιβαλλοντικές συνθήκες.
5.1 περιβαλλοντική θερμοκρασία: 5-35 βαθμοί Γ
5.2 η υγρασία 30-80% αλλά δεν πρέπει να εκτεθεί.
5.3 πρέπει να είναι χωρίς αλμυρό αέριο, διαβρωτικό αέριο τοξικού αερίου.
5.4 η σκόνη πρέπει να είναι χωρίς αγώγιμη σκόνη.
5.5 το μαγνητικό όριο δεν πρέπει να έχει επιπτώσεις στο μαγνητικό όριο της συσκευής.
