Μηχανή συγκόλλησης λέιζερ πιάτων κάλυψης μπαταριών, ημι αυτόματη γραμμή συνελεύσεων πακέτων μπαταριών
1, επισκόπηση εξοπλισμού παρουσιάζεται στον ακόλουθο πίνακα
| Όνομα συσκευών | Τετραγωνική μηχανή συγκόλλησης ΚΑΠ |
| Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος |
Τριφασικό 380V±5%, 50Hz Εκτιμημένη δύναμη: ≤12KW Εκτιμημένο ρεύμα: ≤60A |
| Περιβαλλοντικές απαιτήσεις | Υγρασία 10-90% θερμοκρασίας 5-40℃/ |
| Αέριο προσφοράς-ζήτησης |
Αέρας < 0=""> Άζωτο < 0=""> |
| Χρόνος απασχόλησης | 24H (συνεχής λειτουργία) |
| Ποσοστό αποτυχίας | ≤2% (μόνο προκαλούμενος από τον εξοπλισμό) |
| Τοις εκατό του περάσματος | ≥98% (αποκλείοντας τα ανώμαλα εισερχόμενα υλικά) |
| επάνδρωση | 1 άτομο (φόρτωση και εκφόρτωση) |
| Αποδοτικότητα εξοπλισμού | 1 PPM ή υψηλότερος |
Ο εξοπλισμός αποτελείται κυρίως από τον οικοδεσπότη λέιζερ και τον τερματικό σταθμό συγκόλλησης.

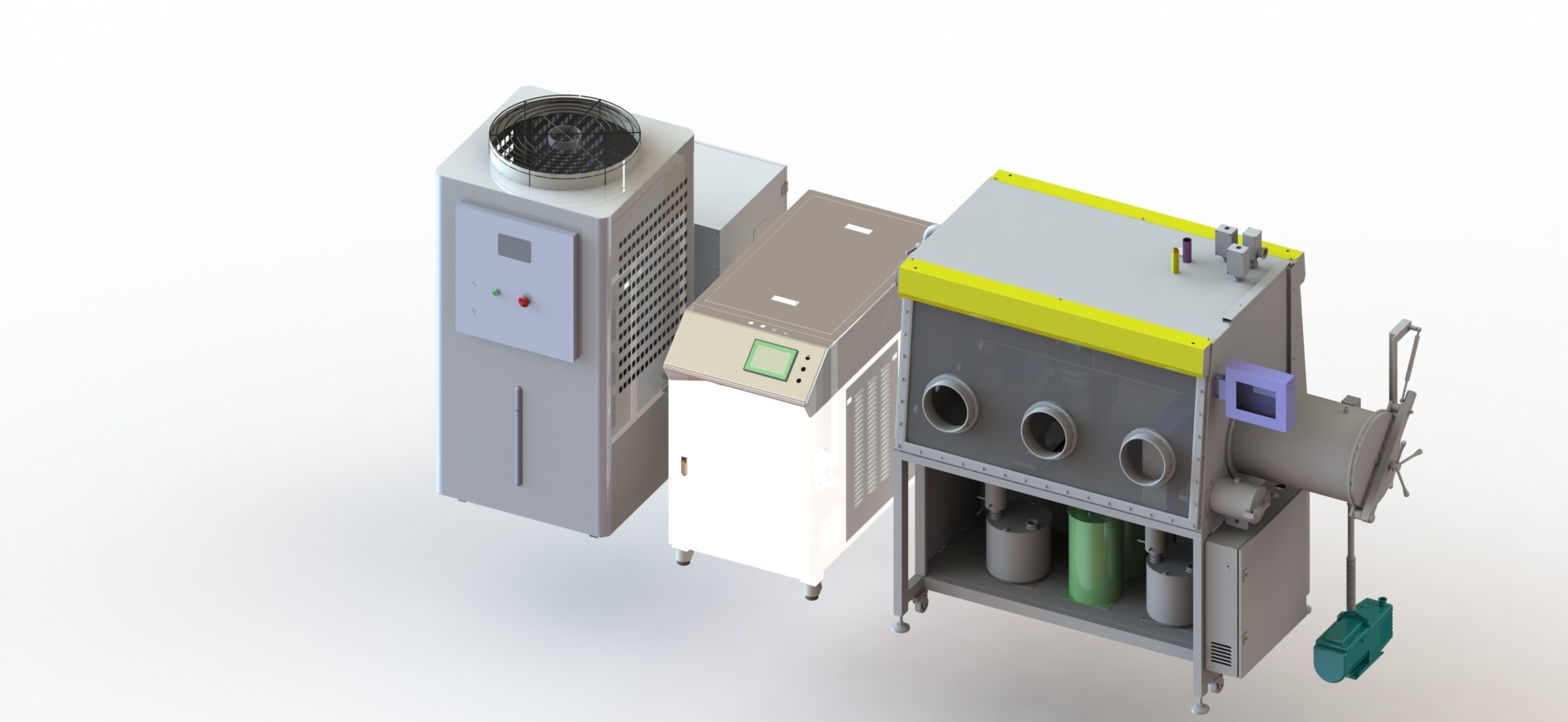

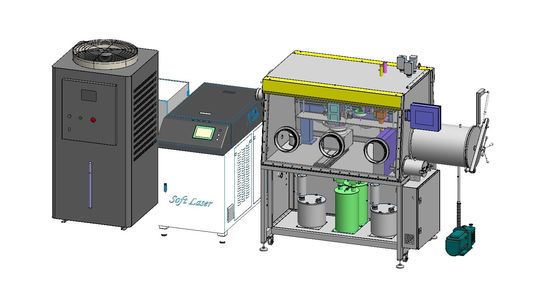

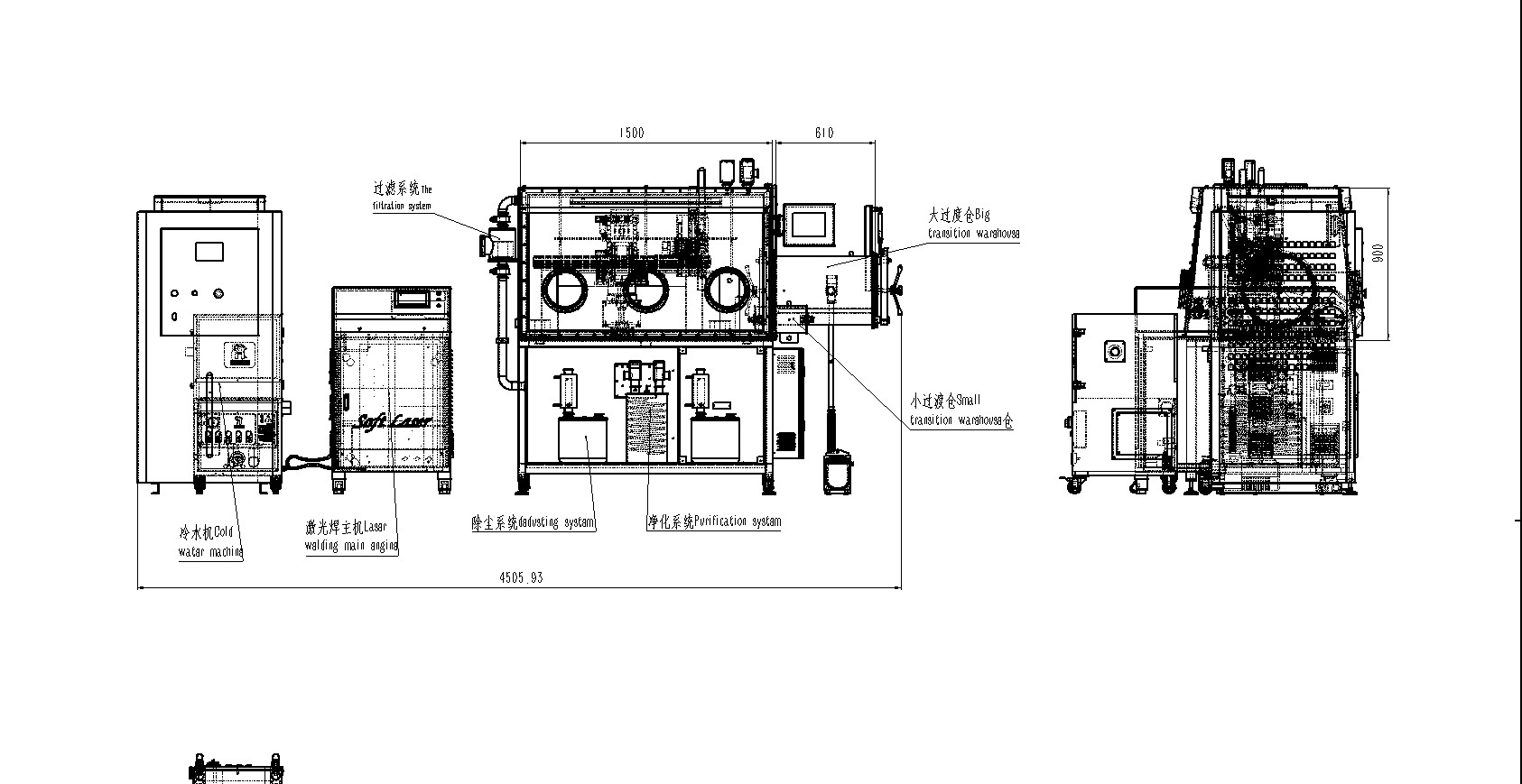

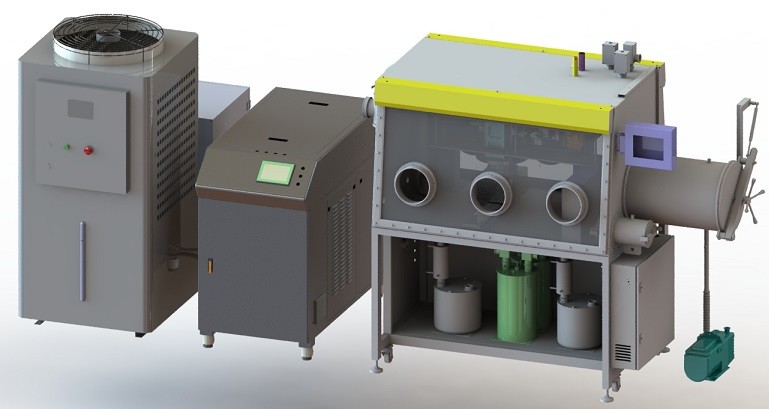

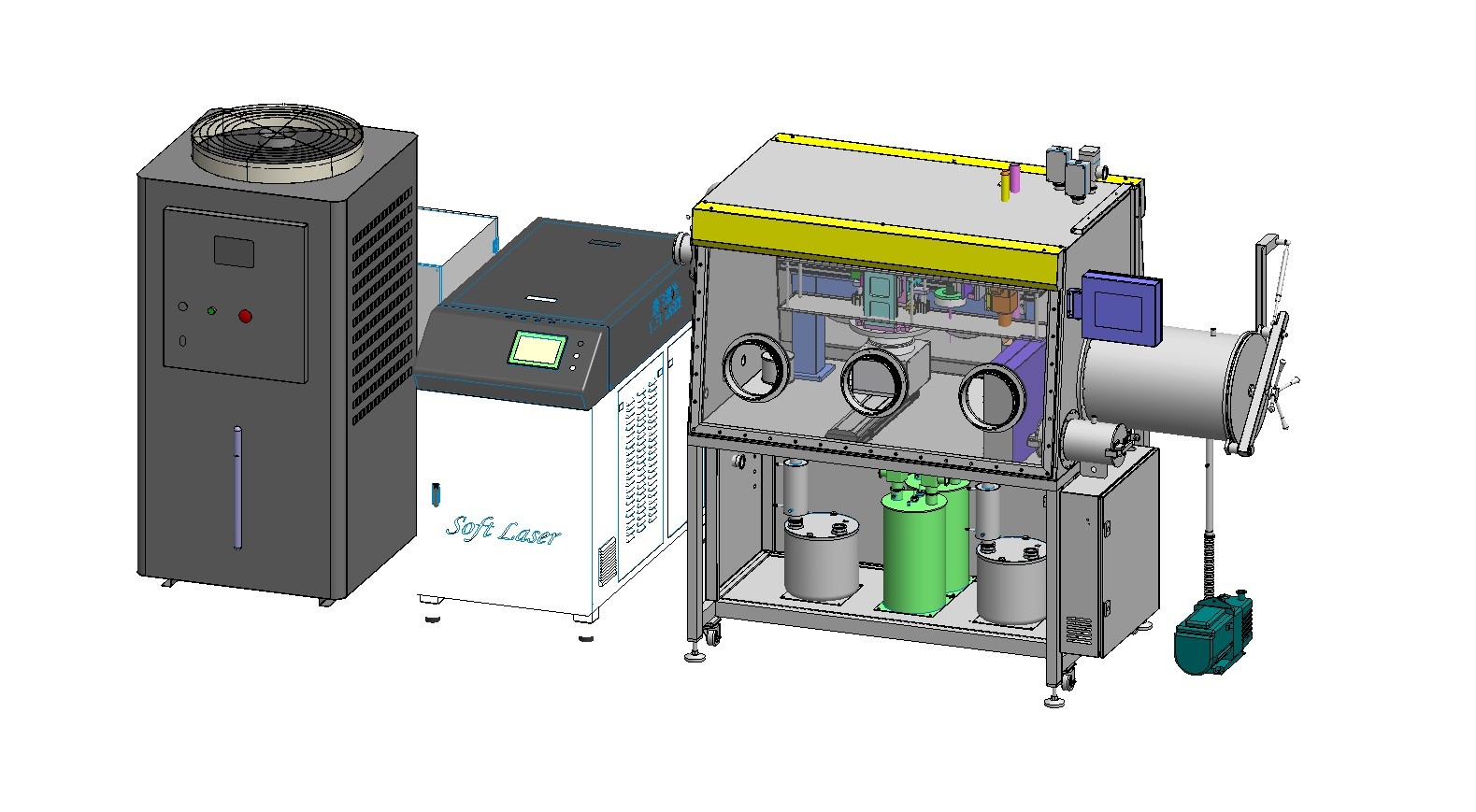

Η δομή εξοπλισμού παρουσιάζεται κατωτέρω
3, διαμόρφωση εξοπλισμού
Η κύρια διαμόρφωση του εξοπλισμού παρουσιάζεται στον πίνακα κατωτέρω
| μονάδα | οδηγίες | Ποσότητα | |
| Σταθμός συγκόλλησης | Σύστημα προσαρτημάτων συγκόλλησης | 1 | |
| Σύστημα κινήσεων λέιζερ | Τριαξωνικός | 1 | |
| Σύστημα παρακολούθησης | 1 | ||
| Σύστημα προστασίας συγκόλλησης | 1 | ||
| Καθαρίζοντας σύστημα σκόνης | 1 | ||
| καθαρίζοντας σύστημα | στήλες | 2 | |
| Σύστημα ελέγχου συγκόλλησης | 1 | ||
| Οικοδεσπότης λέιζερ | λέιζερ | Interpublic/2000 W | 1 |
| Μηχανή υδρόψυξης | Π DOLUYO/2 | 1 | |
| Το λέιζερ ένωσε στενά την ένωση | εισαγωγή | 1 | |
4 , ενώνοντας στενά τερματικός σταθμός
Η μονάδα συγκόλλησης περιλαμβάνει κυρίως το σύστημα μετακίνησης, το σύστημα προστασίας συγκόλλησης, το σύστημα παρακολούθησης, το προσάρτημα, το καθαρίζοντας σύστημα σκόνης και το ενώνοντας στενά σύστημα ελέγχου. Ο πίνακας συγκόλλησης παρουσιάζεται στον αριθμό κατωτέρω.
Σύστημα μηχανών
Το σύστημα κινήσεων υιοθετεί τον ακριβή τριαξωνικός μηχανισμό κινήσεων, και οι τεχνικές παράμετροί της είναι οι ακόλουθες.
| Παράμετροι του στοιχείου | Χαρακτηριστικές τιμές |
| Το κτύπημα άξονα Χ | 500 χιλ. |
| Ταξίδι Υ | 400 χιλ. |
| Το κτύπημα άξονα Ζ | 400 χιλ. |
| Ακρίβεια προσδιορισμού θέσης άξονα XYZ | +/- 0,01 χιλ. ή λιγότεροι |
| Ταχύτητα παρεμβολής άξονα XYZ | 250 mm/s ή λιγότεροι |
| Χ, κίνηση άξονα Υ | Σερβο μηχανή |
| Ο οδηγός άξονα Ζ | Σερβο μηχανή (με το φρένο) |
| Ο άξονας περιστροφής | 0-360°, 0-100rpm |
Σύστημα παρακολούθησης
Για διευκόλυνση του εξοπλισμού που διορθώνει και που ελέγχει, ο πίνακας συγκόλλησης είναι εξοπλισμένος με το ομοαξονικό σύστημα παρακολούθησης.
Υιοθετήστε το ομοαξονικό σύστημα παρακολούθησης CCD, CCD με το διαγώνιο καλώδιο, όργανο ελέγχου που εγκαθίσταται στο λειτουργούντα πίνακα, που χρησιμοποιείται για να ελέγξει την ευθυγράμμιση συγκόλλησης κομματιών προς κατεργασία και την ποιότητα συγκόλλησης.
Παράγοντας ενίσχυσης: ×20
Επίδειξη: 8.5 «LCD
Σύστημα προστασίας συγκόλλησης
Προκειμένου να αποτραπεί η οξείδωση συγκόλλησης, να βελτιωθεί η ποιότητα συγκόλλησης και να περαστεί το ποσοστό, ο εξοπλισμός είναι εξοπλισμένος με τη συσκευή προστασίας αδρανούς αερίου. Υιοθετήστε τους ομοαξονικούς ή paraxial σωλήνες αέρα, διακόπτης αυτόματα ή με το χέρι που ελέγχεται από τη βαλβίδα σωληνοειδών.
Μέσο αερίου: άζωτο ή αργό, ροή αερίου κ.λπ. και πίεση διευθετήσιμο.
Σύστημα ελέγχου συγκόλλησης
Το σύστημα ελέγχου συγκόλλησης αποτελείται κυρίως από το PLC, ανθρώπου-μηχανής διεπαφή και ούτω καθεξής.
Χειρωνακτική λειτουργία υποστήριξης και αυτόματος τρόπος λειτουργίας
Υποστήριξης λέιζερ αργή πτώση ανόδου δύναμης αργή
Τρόπος λειτουργίας συγκόλλησης επισκευής υποστήριξης
Γραμμική και κυκλική παρεμβολή υποστήριξης
Επίδειξη αρίθμησης ικανότητας ενιαίας μετατόπισης υποστήριξης
Ταχύτητα μετακίνησης υποστήριξης και άλλες παράμετροι συγκόλλησης διευθετήσιμες
I/O σήμα υποστήριξης που εξετάζει και που ελέγχει
Σε πραγματικό χρόνο υπαγόρευση συναγερμών ελαττωμάτων υποστήριξης
Καθαρίζοντας σύστημα σκόνης
Προκειμένου έγκαιρος και απορροφήστε αποτελεσματικά τον καπνό και τη σκόνη που παράγονται από τη συγκόλληση, κρατήστε τη συγκόλληση διαστημικό σε καθαρό, και αποτρέψτε την επιρροή του καπνού και η σκόνη στην ποιότητα συγκόλλησης, ο εξοπλισμός είναι εξοπλισμένη με έναν εξαγνιστή καπνού και σκόνης.
Ο εξαγνιστής καπνού και σκόνης αποτελείται κυρίως από τον καπνίζοντας λιμένα, που μεταβιβάζει το σωλήνα, τον ανεμιστήρα ροδών, την οθόνη φίλτρων και το καθαρισμένο βαμβάκι.
Σύστημα προσαρτημάτων συγκόλλησης:
Προκειμένου να προσαρμοστεί στις διαφορετικές μεθόδους συγκόλλησης τεχνολογίας συγκόλλησης μπαταριών, η πλατφόρμα προσαρτημάτων συγκόλλησης υιοθετεί μια περιστρεφόμενη δομή μηχανών, η οποία μπορεί να πραγματοποιήσει την αυτόματη συνεχή περιστροφή βαθμού 0-360, και η γωνία περιστροφής μπορεί να τεθεί στην οθόνη αφής. Η ακρίβεια ρύθμισης είναι όχι περισσότερο από 0.1mm (1 “στην περιστροφή), και η ταχύτητα ρύθμισης είναι από 0 σε 100rpm, το οποίο μπορεί να ρυθμιστεί συνεχώς.
Οι κύριες τεχνικές παράμετροι του εξαγνιστή καπνού παρουσιάζονται στον ακόλουθο πίνακα
| Παράμετροι του στοιχείου | Χαρακτηριστικές τιμές |
| Μέγιστος όγκος αέρα | Μετά από 318 m/h |
| Η μεγαλύτερη πίεση αέρα | 290 mbar |
| Ο θόρυβος | 50 DB ή λιγότεροι |
| Το υλικό φίλτρων | PTFE |
| Περιοχή φίλτρων | 9 ㎡ |
| Ακρίβεια διήθησης | 0,3 1 um |
| Αποδοτικότητα διήθησης | 99% |
| Η διάμετρος κολπίσκων αέρα | Εξωτερική διάμετρος Ø 50 χιλ. |
| Καθαρίζοντας τρόπος αιθάλης | Αυτόματες αφαίρεση τέφρας + συλλογή σκόνης συρταριών |
| Όγκος του συλλέκτη σκόνης | 20 λ |
| Βαθμός προστασίας | IP55 |
| Το βάρος | 180 κλ |
| μέγεθος | 650 W * 650 δ * 1419 χ (χιλ.) |
| Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος |
AC380V, 50 Hz Εκτιμημένη δύναμη 4KW Εκτιμημένο ρεύμα: 10A Συνδέοντας με καλώδιο 3 π + Ν + PE |
| Περιβαλλοντικές απαιτήσεις | 5-45 θερμοκρασία ℃ 10-90% υγρασία |
Ο οικοδεσπότης λέιζερ αποτελείται από ένα λέιζερ, ένα δοχείο ψύξης νερού και ένα λέιζερ κεφαλιών συγκόλλησης
Το λέιζερ ΧΡΗΣΙΜΟΠΟΙΕΙ το ανώτατο συνεχές λέιζερ ινών της Κίνας. Δείτε τον πίνακα κατωτέρω για τις κύριες τεχνικές παραμέτρους
| Παράμετροι του στοιχείου | Χαρακτηριστικές τιμές |
| Μέγιστη δύναμη παραγωγής | Mfsc-2000 W. |
| Τρόπος εργασίας | Συνεχής/σφυγμός |
| Σειρά ρύθμισης δύναμης | 10% - 100%. |
| Η ελαφριά ακτίνα παραγωγής | Μια ακτίνα του φωτός |
| Οπτική ίνα |
Μήκος 10m διαμέτρων 50um πυρήνων Κοινό QBH |
| Ενεργειακή αστάθεια | Συν ή μείον 2% ή λιγότερους |
| Το μήκος κύματος λέιζερ, | 10 NM σε 1070 NM + |
| Η ποιότητα του φωτός | 5 χιλ. ή λιγότεροι. Mrad |
| Συνεχής χρόνος απασχόλησης | 24 ώρες |
| Μέσο ψύξης | Εξιοντισμένος ή αποσταγμένο νερό |
| Σύστημα βαθμολόγησης | Ένδειξη κόκκινου φωτός ημιαγωγών |
| Το βάρος | < 300="" kg=""> |
| Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος |
AC380V συν ή μείον 10%, 50/60 Hz Εκτιμημένο power7KW Εκτιμημένο ρεύμα: 10A Συνδέοντας με καλώδιο 3 π + Ν + PE |
| Περιβαλλοντικές απαιτήσεις |
θερμοκρασία 10 και 40 ℃ 10-90% υγρασία |
Το δοχείο ψύξης νερού είναι τυποποιημένο που εξοπλίζεται από το ανώτατο λέιζερ της Κίνας, και υιοθετεί τη διπλή θερμή μονάδα υδρόψυξης υψηλής ακρίβειας
Δείτε τον πίνακα κατωτέρω για τις κύριες τεχνικές παραμέτρους
| Παράμετροι του στοιχείου | Χαρακτηριστικές τιμές |
| Ικανότητα κατάψυξης | 5 KW |
| Ο όγκος δεξαμενών | 100 λ |
| ψυκτική ουσία | R22 |
| Σειρά ελέγχου θερμοκρασίας ύδατος |
℃ Λέιζερ 22 +/- 1 Οπτικό 27 +/- 1 ℃ |
| Λειτουργία συναγερμών | Στάθμη ύδατος, χαμηλή θερμοκρασία, υψηλής θερμοκρασίας, υπερφόρτωση, κ.λπ. |
| Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος |
AC380V συν ή μείον 10%, 50 Hz 3 π + Ν + PE Εκτιμημένη δύναμη 3Kw Εκτιμημένο ρεύμα: 10A |
| Περιβαλλοντικές απαιτήσεις |
5-45 θερμοκρασία ℃ 10-90% υγρασία |
Το κεφάλι συγκόλλησης λέιζερ υιοθετεί το ειδικό κεφάλι συγκόλλησης λέιζερ για το εισαγόμενο λέιζερ ινών.
Χαρακτηριστικά γνωρίσματα της ενώνοντας στενά ένωσης λέιζερ:
Μορφωματικό σχέδιο, απλές αντικατάσταση μονάδων και παράθεση
Ο καθρέφτης προστασίας είναι εύκολο να καθαριστεί και να διατηρήσει
Σφραγισμένη dustproof και αδιάβροχης, μακροπρόθεσμης αποτελεσματική προστασία σχεδίου, από τη μόλυνση του φακού και οπτική ίνα
Η ψύξη κυκλοφορίας νερού, εξασφαλίζει συνεχή και σταθερή εργασία, αποτρέπει την άνοδο θερμοκρασίας έχει επιπτώσεις στην ενεργειακή παραγωγή λέιζερ
Δείτε τον πίνακα κατωτέρω για τις κύριες τεχνικές παραμέτρους
| Παράμετροι του στοιχείου | Χαρακτηριστικές τιμές |
| Να συμφωνήσει τη μονάδα | FC = 100 χιλ. |
| Εστίαση στη μονάδα | ΓΦ = 200 χιλ. |
| Η μονάδα ελέγχου | Ομοαξονικό CCD, σε πραγματικό χρόνο ενίσχυση 20 φορές |
| Για να προστατεύσει τη μονάδα | Ομοαξονικός ή paraxial |
| Για να προστατεύσει τον καθρέφτη | D30 Χ 2 χιλ. |
| Το βάρος | 2 κλ |
6.1Equipment εισάγεται
Πρόσωπο με πρόσωπο λειτουργία, που ενσωματώνεται με στην ενιαία μονάδα καθαρισμού στηλών, τον έλεγχο PLC και τη λειτουργία οθόνης αφής, την κενή αντλία, την υποστήριξη, ένα κλειστό κιβώτιο με την κεκλιμένη λειτουργούσα επιφάνεια και το αποσπάσιμο παράθυρο γυαλιού ασφάλειας μπροστινό. Σε 99,999% πηγές αδρανούς αερίου, ο δείκτης οξυγόνου νερού είναι λιγότερο από 1 PPM
6.2Function
Το αδρανές αέριο στο κιβώτιο γαντιών κυκλοφορεί μέσω του κυκλοφορώντας ανεμιστήρα και του εξαγνιστή και είναι συνεχώς αφυδατωμένο και
Αφυδατωμένη και το υλικό μπορεί να αναπαραχθεί και η διαδικασία αναγέννησης ελέγχεται από το πρόγραμμα
Η αντικατάσταση ατμόσφαιρας στο κιβώτιο γαντιών ολοκληρώνεται από μια αυτόματα ελεγχόμενη καθαρίζοντας βαλβίδα
Η πίεση μέσα στο κιβώτιο γαντιών ελέγχεται αυτόματα από το PLC, το οποίο μπορεί να τεθεί ελεύθερα
Η κενή αντλία απαιτείται για να αρχίσει αυτόματα όταν το χρειάζεται το σύστημα, η κενή αντλία μπορεί να πραγματοποιήσει τον αυτόματο ή χειρωνακτικό κανονισμό ταχύτητας, σύμφωνα με την ανάγκη να ρυθμιστεί η κενή ταχύτητα άντλησης
Δείκτης οξυγόνου νερού: λιγότερο από 1 PPM
Υλικό: 304 ανοξείδωτο, thickInner 3mm
επιφάνεια: wiredrawing ανοξείδωτου επεξεργασία
Εξωτερικό: χρωματισμένος, άσπρος
Μπροστινό παράθυρο: κλιμένο παράθυρο, διαφανές μετριασμένο γυαλί ασφάλειας, 8 χιλ. παχύς
Στόμα γαντιών: κράμα αργιλίου, o-ring σφραγίδα
Γάντια: βουτυλικό λάστιχο, πάχος 0.4mm, διάμετρος 8 «, μήκος 32»
Φίλτρο: 0,3 μικρά, 1 κολπίσκος αερίου και 1 έξοδος αερίου
Φωτισμός κιβωτίων: Φω'τα οδηγήσεων, που εγκαθίστανται μπροστά από κάθε παράθυρο
Διεπαφή: 3 εφεδρικές διεπαφές, DN 40 KF 1 διεπαφή παροχής ηλεκτρικού ρεύματος (220V)
Το εσωτερικό μέγεθος 1500MM9 (Λ) *1000MM (W) *900MM (Χ)
2) Μεγάλη δεξαμενή μετάβασης
Δεξαμενή μετάβασης
Μέγεθος: Διάμετρος 450mm, μήκος 600mm
Υλικό: ανοξείδωτο 304
Επιφάνεια: η εσωτερική επιφάνεια βουρτσίζεται, η εξωτερική επιφάνεια είναι χρωματισμένη (λευκό)
Η σύνδεση
Γλιστρώντας δίσκος: ανοξείδωτο 304
Πόρτα: διπλή πόρτα, οξείδιο αργιλίου, παχιά, κάθετη λειτουργία 10mm, με την ανύψωση του μηχανισμού
Μετρητής πίεσης: αναλογική επίδειξη
Έλεγχος
Αυτόματη λειτουργία οθόνης αφής βαλβίδων σωληνοειδών, αυτόματη λειτουργία οθόνης αφής βαλβίδων σωληνοειδών, ένα κλειδί για να ολοκληρώσει τη λειτουργία της μεγάλης αίθουσας μετάβασης, δηλαδή αυτόματο κενό και αέρας τρεις φορές.
Κενή αντλία του Edward, πρότυπο RV8, μπορεί να αρχίσει με το χέρι ή από το PLC, το ποσοστό ροής είναι 8m3/h, μπορεί να σκουπίσει την αίθουσα μετάβασης με ηλεκτρική σκούπα, και να κρατήσει την ισορροπία πίεσης της αίθουσας, το τελευταίο κενό της κενής αντλίας ≤2x10-1pa, ο εργαζόμενος μπορεί να ρυθμίσει την ταχύτητα της κενής αντλίας.
3) Μικρή δεξαμενή μετάβασης
Δεξαμενή μετάβασης
Η διάμετρος είναι 150mm, το μήκος είναι 300mm, και το μήκος στο κιβώτιο είναι 100mm
Υλικό: 304 ανοξείδωτο, αποσπάσιμη καμπίνα,
Επιφάνεια: η εσωτερική επιφάνεια βουρτσίζεται, η εξωτερική επιφάνεια είναι χρωματισμένη (λευκό)
Η σύνδεση
Πόρτα: η διπλή πόρτα, κουμπί-κατεβάζει τον τύπο, trapezoid με το κινητό πιάτο φωτογραφικών διαφανειών
Μετρητής πίεσης: αναλογική επίδειξη
Έλεγχος
Χειρωνακτική χειρωνακτική λειτουργία βαλβίδων
4)1set σύστημα κυκλοφορίας καθαρισμού αερίου
4.1Purification στήλη
Λειτουργία: αεροστεγής, αφυδάτωση και αποξείδωση
Υλικό εμπορευματοκιβωτίων: ανοξείδωτο 304
Υλικό καθαρισμού: καταλύτης χαλκού: 5 κλ
Μοριακό κόσκινο: 5kg
Ικανότητα καθαρισμού: deoxygenation: 60L Εκτός από το νερό: 2 κλ,
Δείκτης οξυγόνου νερού: λιγότερο από 1ppm
4.2The κυκλοφοριακό σύστημα
Λειτουργώντας αέριο: άζωτο, αργό, ήλιο
Ικανότητα κυκλοφορίας: το ποσοστό ροής του ενσωματωμένου ανεμιστήρα είναι 90m3/h, το οποίο μπορεί να μετατραπεί, και το ποσοστό ροής του ανεμιστήρα μπορεί να ρυθμιστεί σύμφωνα με την περιεκτικότητα σε νερό και οξυγόνου.
Το αέριο επανακυκλοφορίας (αργό) πρέπει να διατηρήσει το βαθμό σύμφωνα με GOST10157-2016.
4.3regeneration
Λειτουργία: Το PLC ελέγχει αυτόματα τη διαδικασία αναγέννησης
Αναπαραγμένο αέριο: λειτουργώντας αέριο που αναμιγνύεται με το αέριο υδρογόνο (υδρογόνο 5-10%)
4.4The βαλβίδα
Κύρια βαλβίδα: DN 40 KF, electro-pneumatic βαλβίδα γωνίας
Βαλβίδα ελέγχου: ενσωματωμένη η σωληνοειδές βαλβίδα, μειώνει το ποσοστό διαρροής
5)Σύστημα ελέγχου:
Λειτουργεί: συμπεριλαμβανομένης της αυτοδιάγνωσης, της διακοπής ρεύματος και των μόνος-αρχικών χαρακτηριστικών γνωρισμάτων, με τον έλεγχο πίεσης και τις προσαρμοστικές λειτουργίες Αυτόματος έλεγχος, έλεγχος βρόχων, προστασία κωδικού πρόσβασης Έλεγχος μονάδων που χρησιμοποιεί την οθόνη αφής PLC Siemens.
Έλεγχος πίεσης: η πίεση του κιβωτίου ελέγχου και της αίθουσας μετάβασης μπορεί να τεθεί ελεύθερα + πίεση εργασίας -10mbar, και το σύστημα μπορεί να προστατευθεί αυτόματα πέρα από + -12mbar
Πεντάλι ποδιών: ελέγξτε την πίεση του σώματος κιβωτίων να διευκολύνει τη λειτουργία της ώθησης πίεσης και της πτώσης πίεσης
6)Σύστημα επίδειξης: Οθόνη αφής PLC Siemens έξυπνα 700, θέση λειτουργίας επίδειξης, πίεση κιβωτίων, καταγραφή συστημάτων, κ.λπ.
7)Κενός όρος ελέγχου συστημάτων
Κενή αντλία του Edward, πρότυπο RV8, μπορεί να αρχίσει με το χέρι ή από το PLC, το ποσοστό ροής είναι 8m3/h, μπορεί να σκουπίσει την αίθουσα μετάβασης με ηλεκτρική σκούπα, και να κρατήσει την ισορροπία πίεσης της αίθουσας, το τελευταίο κενό της κενής αντλίας ≤2x10-1pa
8) Συσκευή ανάλυσης οξυγόνου
Σειρά μέτρησης: 0 ~ 1000ppm.
9)Συσκευή ανάλυσης νερού
Σειρά μέτρησης: 0 ~ 500ppm
Έχει ένα ευρύ φάσμα των εφαρμογών, ειδικά για τους χρήστες όπως η μπαταρία λίθιου που κατασκευάζει και μεταλλοργανική, η οποία μπορεί να αποκαταστήσει το αρχικό κράτος με τον καθαρισμό και την αναπαραγωγή του προγράμματος, αποφυγή του προβλήματος του απορρίματος μετά από μια ρύπανση.
10)Σύστημα αφαίρεσης σκόνης
Το ποσοστό ροής του ενσωματωμένου ανεμιστήρα αφαίρεσης σκόνης είναι 90m3/h, και είναι εξοπλισμένο με τη δεξαμενή φίλτρων και το παράθυρο παρατήρησης απόδοσης.
6. Όροι αποδοχής εξοπλισμού
6.1 η τυχαία υποβολή των εγγράφων, τα εργαλεία και τα ανταλλακτικά απαριθμούν:
| Αριθ. | Υλικό όνομα (στοιχείων) | ποσότητα | Υποβάλτε το χρόνο | σημείωση |
|
1
|
Εγχειρίδιο λειτουργίας εξοπλισμού: (συμπεριλαμβανομένου του ακόλουθου) 2.1 περιγραφή εξοπλισμού και οδηγίες λειτουργίας 2.2 εξοπλισμός εγχειρίδιο συντήρησης και επισκευής: Συνοπτική εισαγωγή από την αρχή εργασίας εξοπλισμού Γενικές μηχανικές σχέδιο σχεδιαγράμματος και συστατική συνέλευση iagram Προδιαγραφή συντήρησης λίπανσης Όλο το υλικό έχει ανωτέρω τα κινέζικα και ρωσικά |
1 σύνολο
|
Στην παράδοση ή προτού να παραδοθεί ο εξοπλισμός για χρήση
|
|
| 2 | Κατάλογος συσκευασίας και πιστοποιητικό προϊόντων | Όταν η παράδοση | ||
| 3 | Διάγραμμα ηλεκτρικών σχηματικών αναπαραστάσεων, διάγραμμα προγράμματος PLC | 1/ | Μετά από να λάβει την πλήρη πληρωμή | |
| 4 | Πνευματικά διαγράμματα στον εξοπλισμό | 1 | Μετά από να λάβει την πλήρη πληρωμή | |
|
5
|
Σχέδιο της φθοράς των μερών και των ανταλλακτικών | 1/ | Όταν η παράδοση |
Μέρος της φθοράς των μερών παρέχει Σχέδιο μεγέθους PDF |
| 6 | Το προσάρτημα βασισμένος στο παράρτημα No.1 σχεδίων | Σχέδιο No1,2,3 | Όταν η παράδοση | |
| 7 | Το προσάρτημα βασισμένος στο παράρτημα No.2 σχεδίων | Σχέδιο No1,2,3 | Όταν η παράδοση |
6.2 έγγραφα αποδοχής: έγγραφα προ-αποδοχής εξοπλισμού και τελικά έγγραφα αποδοχής εξοπλισμού.
6.2.1 πρότυπο αποδοχής:
6.2.2 η αποδοχή οδηγεί: η αποδοχή θα διευθυνθεί σύμφωνα με την τεχνική συμφωνία.
6.2.3 κριτήρια προ-αποδοχής:
η προ-αποδοχή του 6.2.3.1 θα διευθυνθεί στην περιοχή του πωλητή
το 6.2.3.2 που το περιεχόμενο του εξοπλισμού είναι πλήρες και άθικτο, και προσαρμόζεται στις σχετικές διατάξεις της σύμβασης και της τεχνικής συμφωνίας
η προ-αποδοχή του 6.2.3.3 θα ελέγξει κυρίως τις λειτουργίες, τους τεχνικούς δείκτες και την εμφάνιση του εξοπλισμού, και θα ρυθμίσει περαιτέρω τα μη συμμορφούμενα στοιχεία προ-αποδοχής σύμφωνα με τις απαιτήσεις που υποβάλλονται από τον αγοραστή. Αφότου ολοκληρώνεται η ρύθμιση, τα αγαθά θα παραδοθούν με τη συγκατάθεση του αγοραστή.
η προ-αποδοχή του 6.2.3.4 διαμορφώνει την περίληψη αποδοχής
6.2.4 τελικά κριτήρια αποδοχής
τα υλικά του 6.2.4.1 που χρησιμοποιούνται για τη δοκιμή αποδοχής καλύπτουν τις απαιτήσεις αυτής της συμφωνίας
η επίσημη αποδοχή του 6.2.4.2 θα διευθυνθεί 48 ώρες μετά από την κανονική παραγωγή του εξοπλισμού, και η συνεχής λειτουργία θα διευθυνθεί για 2 ώρες κατά τη διάρκεια της αποδοχής. Η ακρίβεια της ταξινόμησης των προϊόντων θα είναι τουλάχιστον 95% (εκτός από τα ελαττωματικά εισερχόμενα υλικά), και το ποσοστό λειτουργίας εξοπλισμού θα είναι τουλάχιστον 90% (εκτός από τα ελαττώματα που επισκευάζονται μέσα σε 10 λεπτά)
η αποδοχή του 6.2.4.3 θα παρακολουθηθεί από τους τεχνικούς εφαρμοσμένης μηχανικής που υποδεικνύονται και από τα δύο κόμματα και η έκθεση αποδοχής θα υπογραφεί από κοινού.
7. Δικαιώματα και υποχρεώσεις του πωλητή και του αγοραστή:
| Αριθ. | πρόγραμμα | ευθύνη | Παρατηρήσεις (» * «σημαίνει την επιχείρηση κομμάτων) | |
| Ο αγοραστής | Ο πωλητής | |||
| 1 | Οικοδόμηση ιδρύματος | О | Το κάνετε όπως απαιτείται | |
| 2 |
Υλικό που αναμιγνύει επί του τόπου του πωλητή: Μπαταρία (20 PC) |
О
|
Για να παρασχεθεί επάνω στην παραλαβή της ειδοποίησης από τον πωλητή | |
| 3 | μεταφορά | О | ||
| 4 | Ο χειρισμός εκφόρτωσης | О | Θέση εγκαταστάσεων θέσεων και ασφαλής | |
| 5 | Ενισχυτικοί όροι εξοπλισμού | О | ||
| 6 | Κατασκευή σωληνώσεων αέρα | О |
Η πίεση πρέπει να είναι σταθερή και ο αέρας η πηγή πρέπει να συναντήσει απαιτήσεις σχετικές παράμετροι |
|
| 7 | Ηλεκτρική κατασκευή | О | Ο ανεξάρτητος διακόπτης δύναμης απαιτείται, και ο ρυθμιστής δύναμης προστίθεται όταν χρειάζεται | |
| 8 |
Μια καλωδίωση Αέρας |
О
|
Ο χωριστοί διακόπτης αέρα και η διεπαφή πηγής αέρα απαιτούνται | |
| 9 |
Η δευτεροβάθμια καλωδίωση Να συνδέσει με καλώδιο εκτός από ανωτέρω Προετοιμασία καλωδίων |
О
|
Η καλωδίωση αγωγών επιφάνειας χρησιμοποιείται μεταξύ των μηχανών | |
| 10 |
Εγκατάσταση και διόρθωση Ηλεκτρική δύναμη, συμπιεσμένος αέρας, πιάτο πόλων, |
О | О | Κανονίστε τους σχετικούς χειριστές, το προσωπικό συντήρησης και το τεχνικό προσωπικό για να συνεργαστείτε |
| 11 |
κατάρτιση 11.1 χειριστές τραίνων και προσωπικό ασφαλείας ενεργοποιήστε τον εξοπλισμό σωστά, έτσι ώστε το προσωπικό ασφαλείας μπορεί σωστά και εξετάστε γρήγορα αποτυχίες εξοπλισμού 11.2 η κατάρτιση περιλαμβάνει τη γνώση συντήρησης ολόκληρο σύστημα ελέγχου και μηχανικός το σύστημα και παρέχει τα υλικά κατάρτισης 11.3 η κατάρτιση οδηγεί: ο χειριστής είναι ειδικευμένος σε λειτουργία, και το προσωπικό ασφαλείας μπορεί να εξετάσει τα κοινά ελαττώματα. |
О | О |
Ο αγοραστής θα υποδείξει τους χειριστές και συντήρηση προσωπικό. Και σταθερός, μη αυθαίρετος αντικατάσταση Δύο ελεύθερα οι περίοδοι άσκησης είναι παρεχόμενος Ευκαιρία (που εκπαιδεύει στον αγοραστή), τρίτη δαπάνη: κόστος ταξιδιού.
|
| 12 |
Πρόταση εμπιστευτικότητας 12.1 και τα δύο κόμματα θα είναι υποχρεωμένος για να κρατηθούν εμπιστευτικά οποιαδήποτε τεχνικά υλικά και έγγραφα παρεχόμενα κοντά το άλλο κόμμα και κάνετε έτσι χωρίς την άδεια άλλου κόμματος Οποιαδήποτε μέσα της μετάδοσης ή διαρροή στους τρίτους 12.2 ο αγοραστής αναλαμβάνει να μην κάνει έτσι, ούτε να επιτρέψει σε άλλους τρίτους για να αντιγράψει τον εξοπλισμό κατηγορίας, διαφορετικά αρκούδα όλες οι απώλειες που προκαλούνται στον πωλητή. |
О
|
О | |
|
13
|
Υπηρεσία μεταπωλήσεων: 13.1 μέσα σε ένα έτος από την ημερομηνία της υπογραφής της τελικής περίληψης αποδοχής, ο πωλητής θα είναι αρμόδιος δωρεάν και έγκαιρη εξουσιοδότηση για τα α ανθρώπινος ελαττώματα (ο πωλητής θα φθάσει επί του τόπου του αγοραστή 48 ώρες μετά από να λάβει την ειδοποίηση του αγοραστή) 13.2 πάνω από ένα έτος, ο πωλητής έγκαιρος να επισκευάσει, χρεώστε μόνο το κόστος |
О
|
О |
Ο χωρίς προβλήματα χρόνος της βίδας σφαιρών και του γραμμικού ρουλεμάν κάτω από κανονικό η χρήση είναι 80.000 ώρες |
|
14
|
Αναπροσαρμογή προϊόντων: Επειδή πωλήστε μια τεχνική ανάπτυξη προσώπων, της βελτίωσης εξοπλισμού και της βελτίωσης απόδοσης, απάντηση η απαίτηση του vendee να πωληθεί ένα πρόσωπο πρέπει να είναι αρμόδιος για τη βελτίωση, να πωλήσει ένα πρόσωπο για να συλλέξει το κόστος μετατροπής κοστίστε μόνο |
О
|
О
|
|
8. Άλλοι:
8.1 αυτή η τεχνική συμφωνία και το παράρτημά της θα θεωρηθούν ως βάση για την κατασκευή και την αποδοχή εξοπλισμού και θα ισχύσουν εξίσου ως σύμβαση αγορών.
8.2 αυτή η τεχνική συμφωνία γίνεται σε δύο πρωτότυπα, με το ένα που κατέχει κάθε κόμμα του πωλητή και του αγοραστή, και θα μπει σε τη δύναμη μετά από να υπογραφεί και σφράγιση και από τα δύο κόμματα.
8.3 τα θέματα που δεν αναφέρονται σε αυτήν την τεχνική συμφωνία θα εγκατασταθούν και από τα δύο κόμματα μέσω διαπραγματεύσεων.
1. Νέα υπόσχεση εξοπλισμού
Η επιχείρησή μας εγγυάται ότι τα αγαθά που παρέχονται στους πελάτες είναι ολοκαίνουργιος, πλήρης και αχρησιμοποίητος εξοπλισμός.
2. Υποχρέωση εμπιστευτικότητας
Η επιχείρησή μας υπόσχεται ότι χωρίς τη γραπτή άδεια οποιουδήποτε κόμματος, τα σχετικά σχέδια άλλου κόμματος, τα μυστικά τεχνικών πληροφοριών, επιχειρησιακών πληροφοριών και άλλων επιχειρήσεων και τα τεχνικά μυστικά δεν πρέπει να διαρρεύσουν στους τρίτους με κάθε τρόπο.
3. Υποχρέωση υπηρεσιών μεταπωλήσεων
(1) δύο μήνες από την ημερομηνία της αποστολής του εξοπλισμού, κόμμα Β είναι αρμόδιοι για τα α ανθρώπινος ελαττώματα σε μια έγκαιρη και ελεύθερη εξουσιοδότηση μέσα σε ένα έτος (όταν ο εξοπλισμός είναι ελαττωματικός, το προσωπικό υπηρεσιών μεταπωλήσεων θα αποκριθεί μέσα σε 2 ώρες μετά από να λάβει την ανακοίνωση. Σύμφωνα με την κατάσταση, το προσωπικό πρέπει να είναι σε ισχύ μέσα σε 48 ώρες. Το αργότερο έως 60 ώρες, για να εξασφαλίσει τη συνοχή της παραγωγής από τον αγοραστή
(2) μετά από τον εξοπλισμό έχει περάσει την περίοδο εξουσιοδότησης, εάν υπάρχει ένα πρόβλημα, τα δύο κόμματα την επικοινωνεί και εξετάζει. Εάν είναι απαραίτητο, το προσωπικό μεταπωλήσεων θα σταλεί για να το επισκευάσει, και μόνο το κόστος θα χρεωθεί. Zh
(3) κατά τη διάρκεια της περιόδου εξουσιοδότησης που ορίζεται στη σύμβαση και την τεχνική συμφωνία που υπογράφονται από τα δύο κόμματα, η επιχείρηση θα παράσχει μια εξουσιοδότηση για τα ποιοτικά προβλήματα που δεν προκαλούνται από την ανθρώπινη ζημία κατά τη διάρκεια της κανονικής χρήσης των προϊόντων μας.
